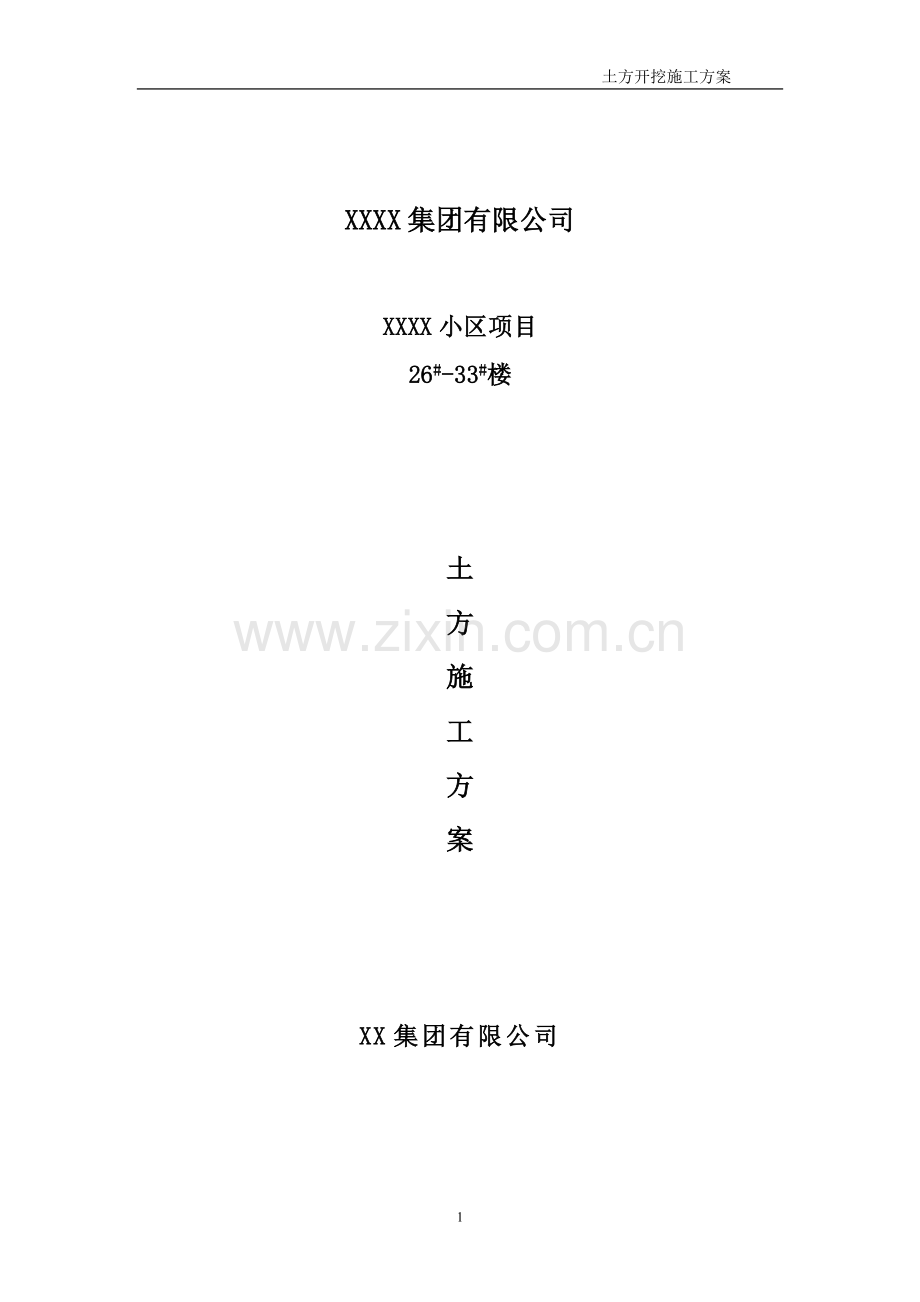

土方开挖施工方案

XXXX集团有限公司

XXXX小区项目
26#-33#楼

土
方
施
工
方
案

XX集团有限公司

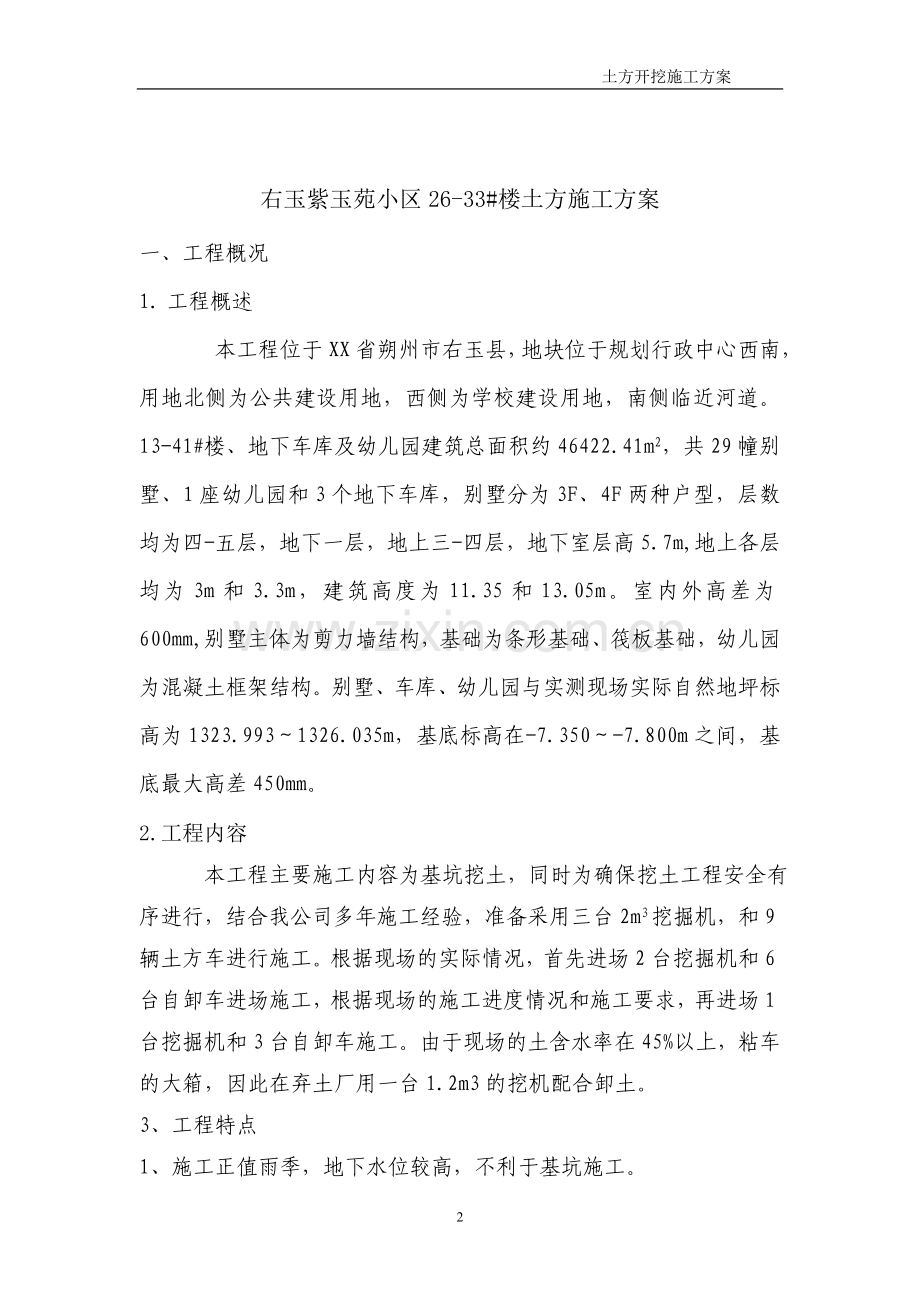

右玉紫玉苑小区26-33#楼土方施工方案
一、工程概况
1. 工程概述
本工程位于XX省朔州市右玉县，地块位于规划行政中心西南，用地北侧为公共建设用地，西侧为学校建设用地，南侧临近河道。13-41#楼、地下车库及幼儿园建筑总面积约46422.41m2，共29幢别墅、1座幼儿园和3个地下车库，别墅分为3F、4F两种户型，层数均为四-五层，地下一层，地上三-四层，地下室层高5.7m,地上各层均为3m和3.3m，建筑高度为11.35和13.05m。室内外高差为600mm,别墅主体为剪力墙结构，基础为条形基础、筏板基础，幼儿园为混凝土框架结构。别墅、车库、幼儿园与实测现场实际自然地坪标高为1323.993～1326.035m，基底标高在-7.350～-7.800m之间，基底最大高差450mm。
2.工程内容
本工程主要施工内容为基坑挖土，同时为确保挖土工程安全有序进行，结合我公司多年施工经验，准备采用三台2m3挖掘机，和9辆土方车进行施工。根据现场的实际情况，首先进场2台挖掘机和6台自卸车进场施工，根据现场的施工进度情况和施工要求，再进场1台挖掘机和3台自卸车施工。由于现场的土含水率在45%以上，粘车的大箱，因此在弃土厂用一台1.2m3的挖机配合卸土。
3、工程特点
1、施工正值雨季，地下水位较高，不利于基坑施工。
2、基坑周围地下车库桩分布密集，且桩顶标高与基底标高高差较大，如何保证周围桩群不因土方施工位移或破坏成为本次施工难点。
3、别墅和幼儿园以及地下车库分别单独开挖。由于基坑过深，基础挖土分两次开挖，第1层开挖3.5米深，第二次挖至基础的设计标高并预留200mm人工开挖。
4、基坑底标高变化较大，局部挖深达-7.9m以下，因此需作高低差处理和基坑围护措施。
5、工期要求紧，投入作业班组较多。
6、项目管理起点高，文明施工要求严格。
7、本工程砂夹石换填工程量大，对工期的影响较大，应严格控制进度，以不影响挖基础土方工程的全面展开。整个楼群计划采用机械挖填碾压，人工配合。
二、编制依据
1、右玉紫玉苑小区26-33#楼结构施工图。
2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）的规定。
3、右玉紫玉苑小区26-33#楼工程岩土工程勘察资料。
4、建筑施工手册（第四版）
三、地质资料
1、根据太原市兴华岩土工程勘察质量检测有限公司和XX省第十地质工程勘察院编制的右玉紫玉苑小区《岩土工程勘察报告》，地基土成因、岩性和物理力学性质，将场地土自上而下分为6层，分述如下：
土层编号
土层名称
土层厚度（m）
承载力特征值（kpa）
1
湿陷性粉土
1.50～4.50
130
2
粉土
最大厚度7.8m
130
3
粗砂
0.70～7.20
220
4
角砾
1.10～15.7
250
5
粗砂岩
2.70～4.20
300
6
强风化泥岩
最大厚度16.5m
300
2、地下水概况
实测混合稳定水位埋深介于2.10～6.20m之间，稳定水位标高介于1319.51～1321.26m之间，地下水位变幅为1.0m左右。
四、结构设计说明要求
1、地基基础设计等级为丙级。
2、本图纸应与总图水道、电气、热力等专业有关图纸配合施工。本方案只设计基槽开挖和基底处理。
3、从自然地坪下挖到基础设计底标高后进行地基基础钎探。
4、结构设计总说明：
、基础持力层分为两种情况：一种为第③粗砂层，地基承载力特征为220kpa,另一种是用厚度为1.0m砂夹石（碎石、卵石占全重的30-50%）换填处理，砂石垫层应分层碾压密实，压实系数不应小于0.95，而建筑物基础持力层坐落在第二层粉土层上。
、基础挖土时，需做换填处理的基坑第二次挖土时直接挖到需换填处理的底部标高，用厚度为1.0m砂夹石（碎石、卵石占全重的30-50%）换填处理。
换填范围：基础范围内整体换填（包括基础中间部位），每边宽出基础外轴线垫层边１m。换填时要求原土碾压密实，然后用砂夹石分层碾压夯实，回填至基底设计标高，基础施工过程中，基坑回填前应排除积水，清除含水量较高的浮土和建筑垃圾，基础施工完成后采用素土及时分层回填。
五、土方开挖
1、 由于每栋楼得基坑底部标高不一样，现场的地坪标高变化比较大，每个基坑的开挖深度都不一样，因此基坑开挖按照每栋楼房单独开挖。首先核对好每个基坑的开挖深度，挖土应根据现场实际情况尽量遵循“先深后浅”的原则进行挖土施工然后进行每幢楼挖土，按照放坡比例和预留施工作业面，用白灰画出土方开挖的开口图。由于本基坑暴露时间长，正在雨季施工在基坑外沿筑土围堰0.5m高，1m宽，以防外水淌入基槽。在基坑内四角设有1000m×1000mm深700mm的集水坑，并沿基坑周边有400mm宽300mm深的的排水沟（基础土方开口见附图），由于单体工程比较多，随着土方的不断开挖，逐步上报土方开口图。

2、依据《XX省建筑工程预算定额》，一、二类土机械挖土在坑上作业，放坡0.75，测出开口线开始挖土，开口线的坡度为1：0.75，由于地下室为剪力墙以及需要预留排水沟，留1m宽的工作面，留出0.2m厚，人工配合清底。
3、基坑监测
由于基坑开挖深度比较深，因此在第二层开挖时，要随时观察基坑的周边土层情况，如出现基坑周边土方有裂缝的情况，要及时采取处理措施。处理方法：
1）、加大基坑的放坡系数，放坡到1：1
2）、采用必要的基坑支挡措施，采用5cm厚的大面积的木板加钢管斜支撑加固。
为了保证基坑开挖施工过程中围护结构的稳定，由于地下车库是桩基础，13-41#楼施工时防止地下车库倒桩事故发生，须采取相应的监测措施，为施工过程提供及时准确的信息，针对相关信息数据采取必要的措施，以保证生产和施工的顺利进行。
4、土方的开挖和运输方式
、由于施工现场楼座距离比较近，中间又有地下车库，再加上现场钢筋场地、模板场地、料具场地的设置，整个施工区域内无法实现堆土，因此基坑挖出的土方采用全部外运，施工基坑周围不留置回填土。
、弃土场选择在甲方指定的区域，用装载机把弃土堆起，堆土高度在2.5到3米高
、土方回填时，用反铲和自卸汽车从弃土场装车运到基坑，分层碾压夯实。
、运输距离按1公里以内考虑，如甲方提供的弃土场距离超过1公里，按实际的运输距离办理签证。
六、施工具体做法
1、施工顺序：测量定位 修好进入场地道路 取耕植土 开挖基槽 （地基钎探） 打开坡道 25t振动式压路机碾压基槽底面 基底验收 大面积满基槽铺砂夹石，每层0.3m厚，随填随压。做好编写基底处理的施工记录和隐蔽工程记录。
2、测量定位。根据业主方已定的小区区域控制网引入施工现场，复合设计图已给出坐标，具体坐标详见测量方案。
3、场地道路修筑，先取掉耕植土到1328.00m高程，用500mm厚的砂夹石换填，碾压成路。按现场实际发生量由监理签证为准。
5、基槽撒出白灰线开始挖土，每栋楼为一个施工单位，每个单位用一台挖机配汽车各3辆，开挖时按周照分两次开挖的方法开挖，幼儿园和地下车库留出0.2m厚，人工配合清底，别墅楼房直接挖到需换填的设计标高
6、打坡道。坡道的设置主要是为压路机的进出设计，坡度15°，经计算坡长应为60m，宽7.5m，如果单独开挖，每个单位工程需留置一个坡道。
7、1m厚的分层数量，如0.3m压成0.23m，那么砂夹石层要按1÷0.23=5层，就要按5层做法施工，便可求出虚实方量的合理计量。
8、大面积满基槽铺筑，施工到设计1m高程，并保证顶层面的正负误差控制在3cm，符合垫层施工误差规范之内。

七、使用机械情况

序号
名称
数量
型号
1
挖掘机
3台
2m3
2
装载机
2台
ZL50
3
自卸车
9辆
24m3
4
30t压路机
1台

八、人员配备情况

人员配备表
序号
名称
数量
1
挖掘机司机
3人
2
自卸车司机
9人
3
测量人员
2人
4
管理人员
5人
5
机械配备人工
14人

九、质量保证措施
1、质量标准
土方工程的施工要符合《建筑地基基础施工质量验收规范》（GB50202-2002）的规定。
①挖方要符合设计标高，地基基底碾压每层300mm厚的砂夹石，压实度为0.95，基底承载力180KPa，基底留出200mm，人工清理。
②土方开挖工程的质量检验标准应符合表2-2的规定：
③土方回填工程质量检验标准应符合表3-3的规定：
2、质量目标
根据招标文件要求，确保合格，争创优良工程。分项隐蔽工程验收一次合格率100%，优良率85%。
3、质量方针
您满意的工程是我永恒的追求。
4、质量管理措施
①强化全员质量意识，树立质量是企业生命的观念，贯彻执行ISO9002质量管理体系标准。
②全部人员进场后，进行施工技术交底，明确施工任务，质量要求和工艺方法，做到心中有数，以优质的岗位工作质量保证工序质量，以优质的工序质量保证工程质量。
③建立健全质量管理，强化保证体系，由项目总工程师、质量负责人、专职质检员负责各工序质量管理。
④各区域工长、现场工程师均为兼职质检员，做到质量把关，横向到边，纵向到底。
⑤做好原材料、半成品、中间产品的进场试验和检验工作。材料进场后须具有材质检验报告单、出厂合格证、建筑材料准用证，还必须按规范取样复验，合格后方能使用。
⑥认真搞好每个质量控制点的质量控制，分解各分项工程的每道工序，严格执行工序管理，制订工序监督质量控制点，责任到人。
⑦认真按图施工。如施工中与设计有差异，应协商解决方案，并办理书面文字变更

土方开挖工程质量检验标准（mm）
项
序
号
项 目
允许偏差或允许值（mm）
检查
方法
检查数量
柱基基坑基槽
挖方场
地平整
管沟
地（路）面基层
人工
机械
主控项目

1

标高

-50

±30

±50

-50

-50

水
准
仪

桩基按总数抽查10%，但不少于5个，每个不少于2点；基坑每20 m2取1点，但不少于2点；基槽、管沟、排水沟、路面基层每20 m取1点，但不少于5点；挖方每30-50m2取1点，但不少于5点

2

长度、宽度
（由设计中心）线向两边量）

+200
-50

+300
-100

+500
-150

+100

—
经纬仪，用钢尺量

每20m取1点，每边不少于1点；

3
边坡
设计要求
用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20

每30-50m2取1点

2
基底土性
20
20
50
20
20

全数观察检查

表3-3

土方回填工程质量检验标准（mm）
项
序号
项目
允许偏差或允许值（mm）
检查
方法
检查数量
桩基基坑基槽
场地平整
管沟
地（路）面基础层
人工
机械

主控项目

1

标高

-50

±30

±50

-50

-50

水
准
仪
桩基按总数抽查10%，但不少于2点，每个不少于2点；基坑每20 m2取1点，但不少于2点；基槽、管沟、排水沟、路面基层每20 m取1点，但不少于5点；场地平整每100 00 m2取1点，但不少于10点，用水准仪检查

2

分层压
实系数

设计要求度按
取样检查或直观鉴别
密实控制基坑和室内填土，每层 100-500 m2取样一组；场地平整填方每层按400 -900 m2取样一组；基坑和管沟回填每20 -50 m2取样一组，但每层均不得少于一组，取样部位在每层压实后的下半部；
一般项目

1
回填土料

设计要求
取样检查或直观鉴别

同一土场不少于1组

2
分层厚度及含水率

设计要求
水准仪或抽样检查
分层铺土厚度检查每10 -20 mm或100-200 m2设置一处。回填料实测含水量与最佳含水量之差，黏性土控制在-41%1~+21%范围内，每层填料均应抽样检查一次，由于气候因素使含水量发生较大变化时应再抽样检查

3
表面平整度

20

20

20

20

20
用靠尺或水准仪

每30-50 m2取1点

（2）质量技术措施
1）标高的控制：在周边测设标高控制线，以便随挖随测。

17

2、安全施工措施
（1）施工前组织全体人员认真学习有关安全制度及施工操作规程，配备专职安全检查员，随时对施工现场进行安全检查，发现问题及时解决处理。现场设安全员，树立警示牌，时刻提醒施工人员安全。
（2）在做工作之前必须检查操作环境是否符合安全要求，道路是否通畅，机具是否牢固，安全设施和防护用品是否齐全，经检查符合后才可施工。
（3）施工开始前，安全负责人负责成立工地安全小组，负责工地的安全检查与监督工作。安全小组成员如发现事故隐患时，有权立即令其停工，待采取适当的改正措施后方可复工。。
（4）严格遵守业主有关安全规章制度，进入现场必须戴安全帽、穿工作鞋，严禁场地内吸烟。
（5）各种司机、操作人员必须持证上岗，佩带相应的安全防护用品。严禁操作人员违章作业、管理人员违章指挥。
（6）所有车辆、设备必须达到国家安全防护标准。
（7）项目管理人员每天下班后召开一次碰头会，研究土方施工中发现的安全问题，并做到随时发现问题随时处理，重大问题提请安全委员会解决，认真接受所属劳动安全部门及甲方的安全检查，并协同甲方共同做好现场的安全工作。
（8）基坑周围必须设防护拦、警示牌，防止非施工人员进入。
（9）雨天作业时，应采取必要的防滑措施，夜间作业应有充足的照明。

十一、土方开口图

#- #楼土方开口图

目 录

一 工程概况
二 编制依据
三 地质资料
四 结构设计说明
五 土方开挖
六 施工具体做法
七 使用机械情况
八 人员配备情况
九 质量保证措施
十 安全保证措施
十一 土方开口图
