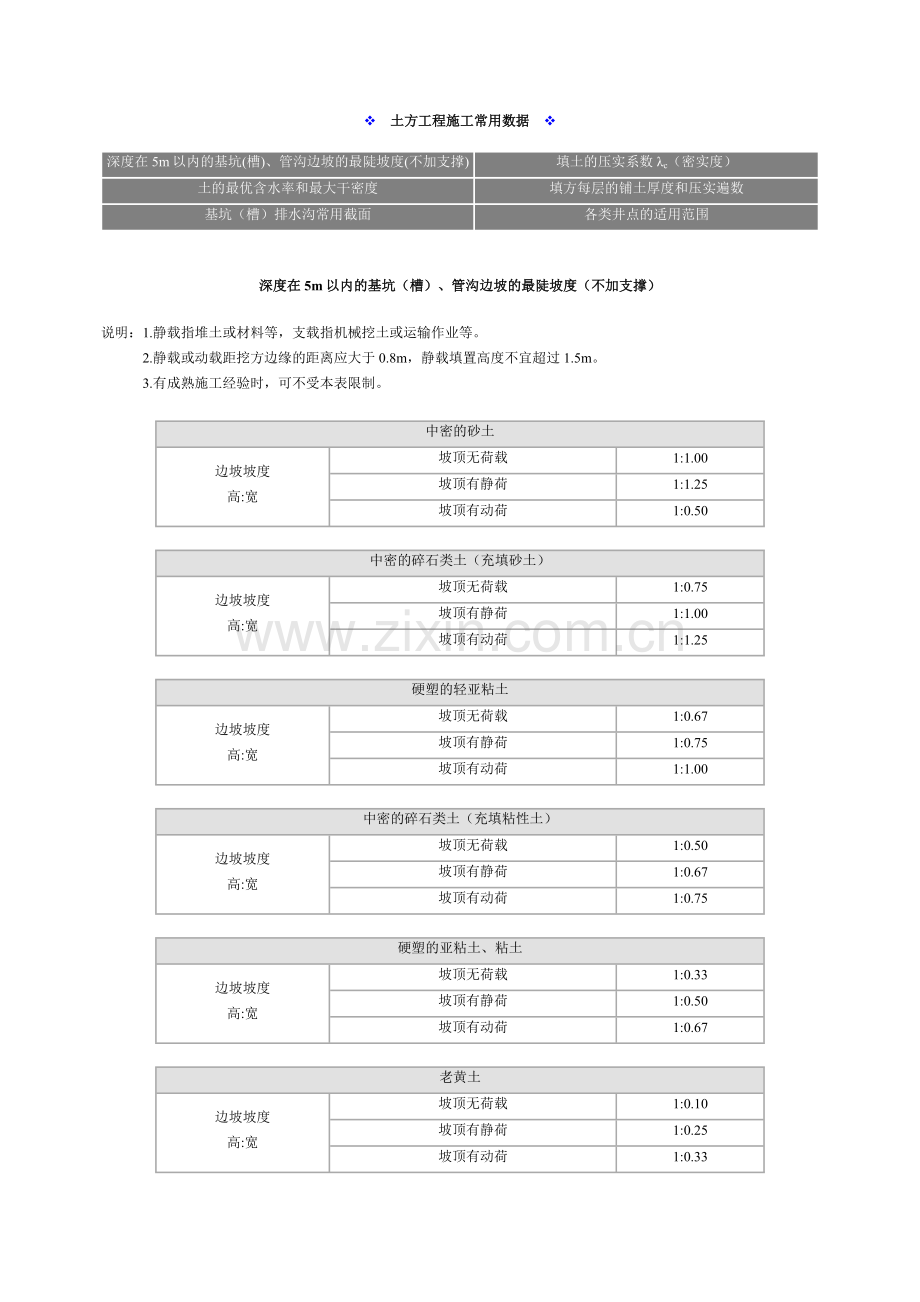

土方工程施工常用数据.doc

v　土方工程施工常用数据　v
深度在5m以内的基坑(槽)、管沟边坡的最陡坡度(不加支撑)
填土的压实系数λc（密实度）
土的最优含水率和最大干密度
填方每层的铺土厚度和压实遍数
基坑（槽）排水沟常用截面
各类井点的适用范围

深度在5m以内的基坑（槽）、管沟边坡的最陡坡度（不加支撑）
说明：1.静载指堆土或材料等，支载指机械挖土或运输作业等。
　　　2.静载或动载距挖方边缘的距离应大于0.8m，静载填置高度不宜超过1.5m。
　　　3.有成熟施工经验时，可不受本表限制。
中密的砂土
边坡坡度
高:宽
坡顶无荷载
1:1.00
坡顶有静荷
1:1.25
坡顶有动荷
1:0.50

中密的碎石类土（充填砂土）
边坡坡度
高:宽
坡顶无荷载
1:0.75
坡顶有静荷
1:1.00
坡顶有动荷
1:1.25

硬塑的轻亚粘土
边坡坡度
高:宽
坡顶无荷载
1:0.67
坡顶有静荷
1:0.75
坡顶有动荷
1:1.00

中密的碎石类土（充填粘性土）
边坡坡度
高:宽
坡顶无荷载
1:0.50
坡顶有静荷
1:0.67
坡顶有动荷
1:0.75

硬塑的亚粘土、粘土
边坡坡度
高:宽
坡顶无荷载
1:0.33
坡顶有静荷
1:0.50
坡顶有动荷
1:0.67

老黄土
边坡坡度
高:宽
坡顶无荷载
1:0.10
坡顶有静荷
1:0.25
坡顶有动荷
1:0.33

软土（经井点降水后）
边坡坡度
高:宽
坡顶无荷载
1:1.00
坡顶有静荷
-
坡顶有动荷
-

填土的压实系数λc（密实度）
说明：压实系数λc为土的控制干密度ρd与最大干密度ρdmax的比值。控制含水量为Wop±2。
砌体承重结构和框架结构
填土部位
在地基主要持力层范围内
〉0.96
在地基主要持力层范围以下
0.93-0.96

简支结构和排架结构
填土部位
在地基主要持力层范围内
0.96-0.97
在地基主要持力层范围以下
0.91-0.93

一般工程
填土部位
基础四周或两侧一般回填土
0.90
室内地坪、管道地沟回填土
0.90
一般堆放物件场地回填土
0.85

土的最优含水率和最大干密度
砂土
最优含水量％（重量比）
8-12
最大干密度（g/cm3）
1.80-1.38

粘土
最优含水量％（重量比）
19-23
最大干密度（g/cm3）
1.58-1.70

粉质粘土
最优含水量％（重量比）
12-15
最大干密度（g/cm3）
1.85-1.95

粉土
最优含水量％（重量比）
16-22
最大干密度（g/cm3）
1.61-1.80

填方每层的铺土厚度和压实遍数
说明：人工打夯，土的粒径不应大于5cm。
压实机具
平碾
每层铺土厚度（mm）
200-300
每层压实遍数（遍）
6-8

压实机具
羊足碾
每层铺土厚度（mm）
200-350
每层压实遍数（遍）
8-16

压实机具
蛙式打夯机
每层铺土厚度（mm）
200-250
每层压实遍数（遍）
3-4

压实机具
推土机
每层铺土厚度（mm）
200-300
每层压实遍数（遍）
6-8

压实机具
拖拉机
每层铺土厚度（mm）
200-300
每层压实遍数（遍）
8-16

压实机具
人工打夯
每层铺土厚度（mm）
<200
每层压实遍数（遍）
3-4

基坑（槽）排水沟常用截面
图示

基坑面积（m2）
截面符号
粉质粘土
地下水位以下深度m
4
4-8
8-12
<5000
a
0.5
0.7
0.9
b
0.5
0.7
0.9
c
0.3
0.3
0.3
5000-10000
a
0.8
1.0
1.2
b
0.8
1.0
1.2
c
0.3
0.4
0.4
>10000
a
1.0
1.2
1.5
b
1.0
1.5
1.5
c
0.4
0.4
0.5

基坑面积（m2）
截面符号
粘土
地下水位以下深度m
4
4-8
8-12
<5000
a
0.4
0.5
0.6
b
0.4
0.5
0.6
c
0.2
0.3
0.3
5000-10000
a
0.5
0.7
0.9
b
0.5
0.7
0.9
c
0.3
0.3
0.3
>10000
a
0.6
0.8
1.0
b
0.6
0.8
1.0
c
0.3
0.3
0.4

各类井点的适用范围
单层轻型井点
土层渗透系数（m/昼夜）
0.1-50
降低水位深度（m）
3-6

多层轻型井点
土层渗透系数（m/昼夜）
0.1-50
降低水位深度（m）
6-12
（由井点层数而定）

喷射井点
土层渗透系数（m/昼夜）
0.1-2
降低水位深度（m）
8-20

电渗井点
土层渗透系数（m/昼夜）
<0.1
降低水位深度（m）
根据选用的井点确定

管井井点
土层渗透系数（m/昼夜）
20-200
降低水位深度（m）
3-5

深井井点
土层渗透系数（m/昼夜）
10-250
降低水位深度（m）
>15
