设备(离心泵)采购技术协议.doc

设备(离心泵)采购技术协议
*****

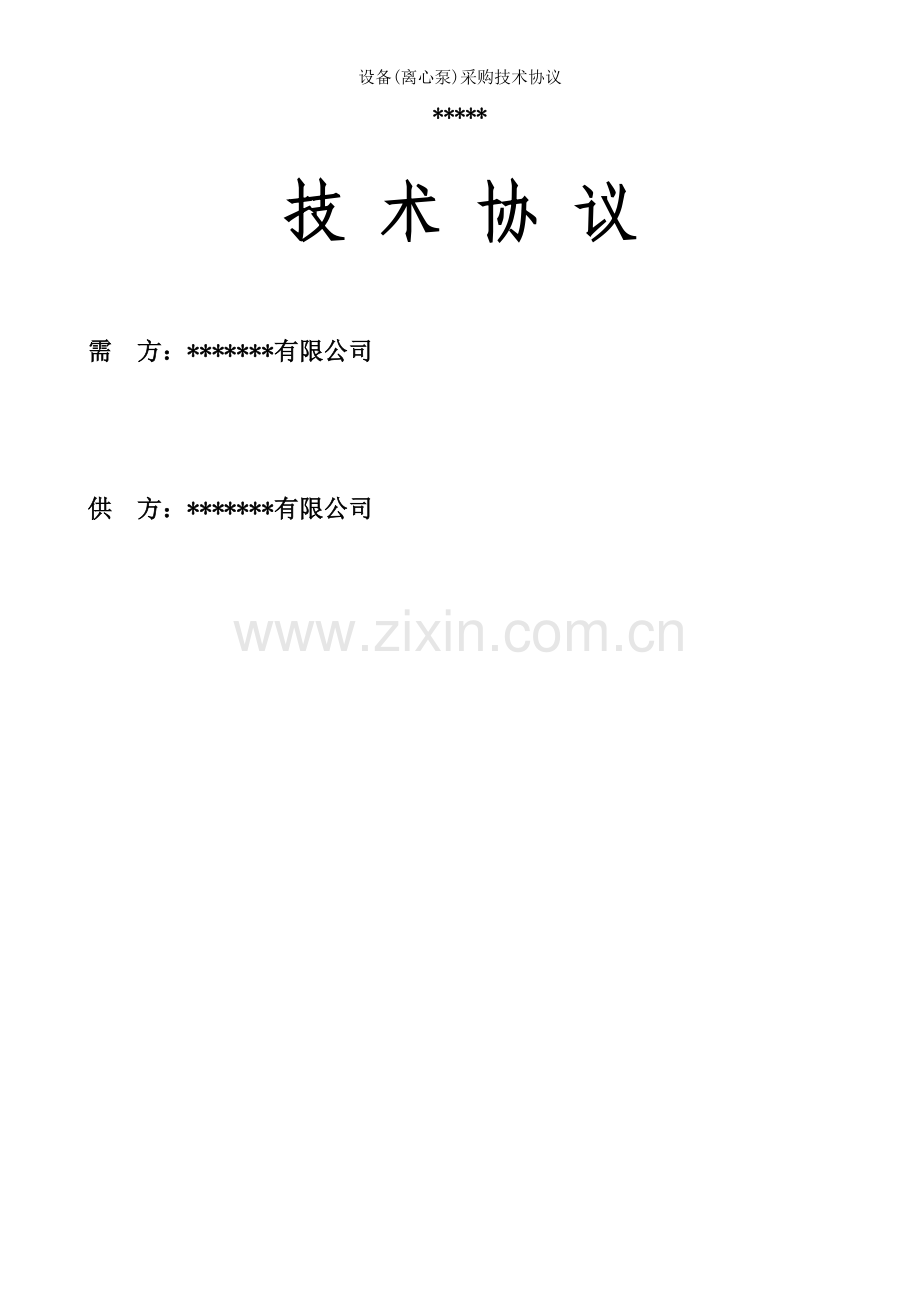

技 术 协 议

需 方：*******有限公司

供 方：*******有限公司

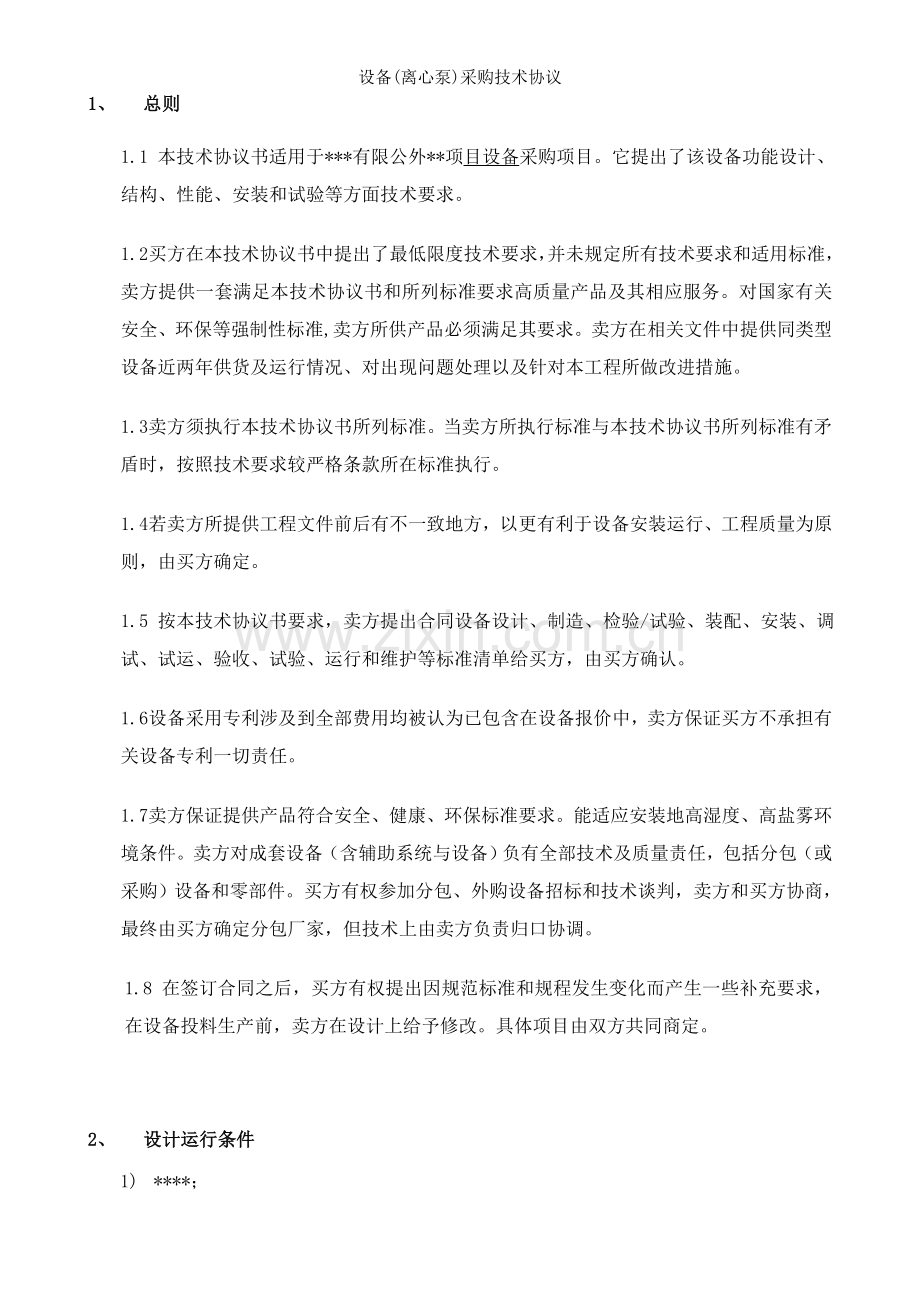

1、 总则
1.1 本技术协议书适用于***有限公外**项目设备采购项目。它提出了该设备功能设计、结构、性能、安装和试验等方面技术要求。
1.2 买方在本技术协议书中提出了最低限度技术要求，并未规定所有技术要求和适用标准，卖方提供一套满足本技术协议书和所列标准要求高质量产品及其相应服务。对国家有关安全、环保等强制性标准, 卖方所供产品必须满足其要求。卖方在相关文件中提供同类型设备近两年供货及运行情况、对出现问题处理以及针对本工程所做改进措施。
1.3 卖方须执行本技术协议书所列标准。当卖方所执行标准与本技术协议书所列标准有矛盾时，按照技术要求较严格条款所在标准执行。
1.4 若卖方所提供工程文件前后有不一致地方，以更有利于设备安装运行、工程质量为原则，由买方确定。
1.5 按本技术协议书要求，卖方提出合同设备设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。
1.6 设备采用专利涉及到全部费用均被认为已包含在设备报价中，卖方保证买方不承担有关设备专利一切责任。
1.7 卖方保证提供产品符合安全、健康、环保标准要求。能适应安装地高湿度、高盐雾环境条件。卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）设备和零部件。买方有权参加分包、外购设备招标和技术谈判，卖方和买方协商，最终由买方确定分包厂家，但技术上由卖方负责归口协调。
1.8 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生一些补充要求，在设备投料生产前，卖方在设计上给予修改。具体项目由双方共同商定。

2、 设计运行条件
1) ****；
2) 高压泵过流部分材质采用SS316。
3) 密封方式考虑耐腐蚀，机械密封，材质为SIC/SIC/VITION。

3、 高压泵设备规范及供货范围
3.1 设备规范
高压泵
型式及型号
数量
运行工况
流量
扬程
泵头材质
泵壳材料
叶轮材料
制造商及产地

电机额定功率
电机效率
电机制造商及产地
电机噪声

备注：厂家投标时需提供详细选型及设备外形图等资料。
3.2 供货范围
卖方要确认此供货范围，并提供细化清单。
（1）设备本体包括(不限于):
a水泵及出入口配对法兰；
b 配套电动机；
C 机械密封一套（不包括泵体本身成套安装）

（2）所有泵（包括电动机、连轴器、保护罩、底板等）组装好成整机出厂。
序号
名 称
规格和型号
单位
数量
生产厂家
备注
1
高压泵

台
2

4、 对低压电动机基本要求
电动机设计与构造，与驱动设备运行条件和维护要求相一致。
电动机额定电压为380V，额定频率50Hz。
电动机适合于全电压起动，电动机保证在80%额定电压下正常启动
在额定功率，电压频率时，功率因数保证值在0.88以上；效率保证值在92%以上。
电动机防护等级为IP55，其绝缘等级为F级，并以B级温升考核。电动机绕组经真空压力浸渍处理和环氧树脂密封绝缘，电动机连接导体和绕组绝缘具有相同绝缘等级。
在额定电压时堵转电流不超过额定电流6.9倍。
电动机噪声和振动符合国标。距外壳1m远处，电动机平均噪声级不大于85dB（A声级）。
电动机在安装地环境温度能承受所有热应力和机械应力，并要求端电压保持在额定值100%时，电动机能达到满意运转性能
电动机旋转方向有明显标志。
电动机选用高效节能电机产品，低压电动机效率不低于GB18613-2012《中小型三相异步电动机能效限定值及能效等级》2级能效标准。
电动机电源采用AC380V。
格兰富CR离心泵在设计制造,性能测试及验收时符合执行相关国际标准
ISO9906 附A－离心泵性能曲线容差
EN60034－电机电容差
IEC34—电机技术规范.
DIN44082－电机规范
EN/IEC/DIN －基本尺寸标准
DIN2566 /DIN2634 －管路联接标准焊接接口
GB/T13006-91 离心泵、混流泵和轴流泵 汽蚀余量
GB/T13007-91 离心泵 效率
GB/T13008-91 混流泵、轴流泵 技术条件
GB/T16907-1997 离心泵技术条件（Ⅰ类）
GB/T5656-94 离心泵技术条件（Ⅱ类）
GB/T5657-94 离心泵技术条件（Ⅲ类）
GB/T3214-91 水泵流量测定方法
GB 3216-89 离心泵、混流泵、轴流泵和旋涡泵 试验方法
JB/T6435.1-92 小型多级离心泵 型式与基本参数
JB/T6435.1-92 小型多级离心泵 技术条件

其他要求
除上述标准外，卖方设计制造设备还满足下列最新版本规程 (但不低于)有关规定(合同及其附件中另有规定除外)：
1) 电气设备满足GB7251-2005《低压成套开关设备和控制设备》国家标准，控制箱防护等级按GB4942.2-93《低压电器外壳防护等级》规定标明, 控制箱防护等级不低于主设备防护等级。
2)《电机外壳防护等级》
3)《旋转电机基本技术要求》
从合同签订之日至卖方开始制造之日这段时期内，买方有权提出因规程、规范和标准发生变化而产生补充要求，卖方遵守这些要求。且不论买方知道与否，卖方有责任及时书面通知买方有关规程、规范和标准发生变化。
5、 技术资料及交付进度
5.1 供方提供技术资料包括但不限于：
5.1.1 产品安装、使用维护说明书各 1 份（技术协议签定后一周内提供）
5.1.2 设备外形结构图1 份；
5.2供方应提供给需方以下文件：
产品质量合格证原件
产品资料
设备装配图，安装图，运行重量、净重、
6、 技术服务
6.1 供方负责设备到货后指导性安装，以保证所提供设备能够顺利投运，需方积极协助配合；
6.2 在质量保证期内（质保期限参见商务合同），由于供方责任造成设备和备件损坏，由供方免费负责维修和调换，由于运输造成损坏，由供方免费负责解决，由于到货管理不当等原因，造成损坏供方应积极配合需方做好服务工作；
6.3 供方向需方提供有关产品和维护方面技术支持；
6.4 供方接到需方故障通知后，应及时协助需方处理故障。
7、 油漆、包装、运输要求
为了运输而采用包装应保证设备以良好状态完整到达目地，保护措施应包含以下内容，但不限于此：
8.1 设备完全装配完毕后运输；
8.2包装物一定要具有适合长途运输、多次搬运和装卸坚固包装；
8.3所有接口应有适当全表面防护罩，并固定住，防止灰尘、污物和其他外部污染物进入；
8.4 如果进行特殊搬运，供方应给予指导。每个包装物外部应做好记号，说明设备规范和种类；
8.5每个包装箱内应有产品出厂质量合格证、技术说明各一份。
9、 质量保证与检验、验收
9.1 供方应向需方提供全部质量证书。一些重要检查和试验项目，需方有派代表参加权利，供方会在试验前规定时间内通知需方代表参加；
9.2 供方应保证现场试验达到保证性能和可靠性；
9.3 供方保证所提供设备满足需方安全可靠运行要求.；
9.4 供方产品安装调试后进行性能验收测试，性能达不到设计要求，由供方免费改进或更换设备。此验收应在质保期内（质保期限参见商务合同）。
9.6 本协议是购销合同一部分，与上述合同具有同等法律效力；
9.7 本合同及协议各两份，供方、需方双方各执一份。

需方：******有限公司

需方代表签字：

电话：

日期：
供方： ******有限公司

供方代表签字：

电话：

日期：
