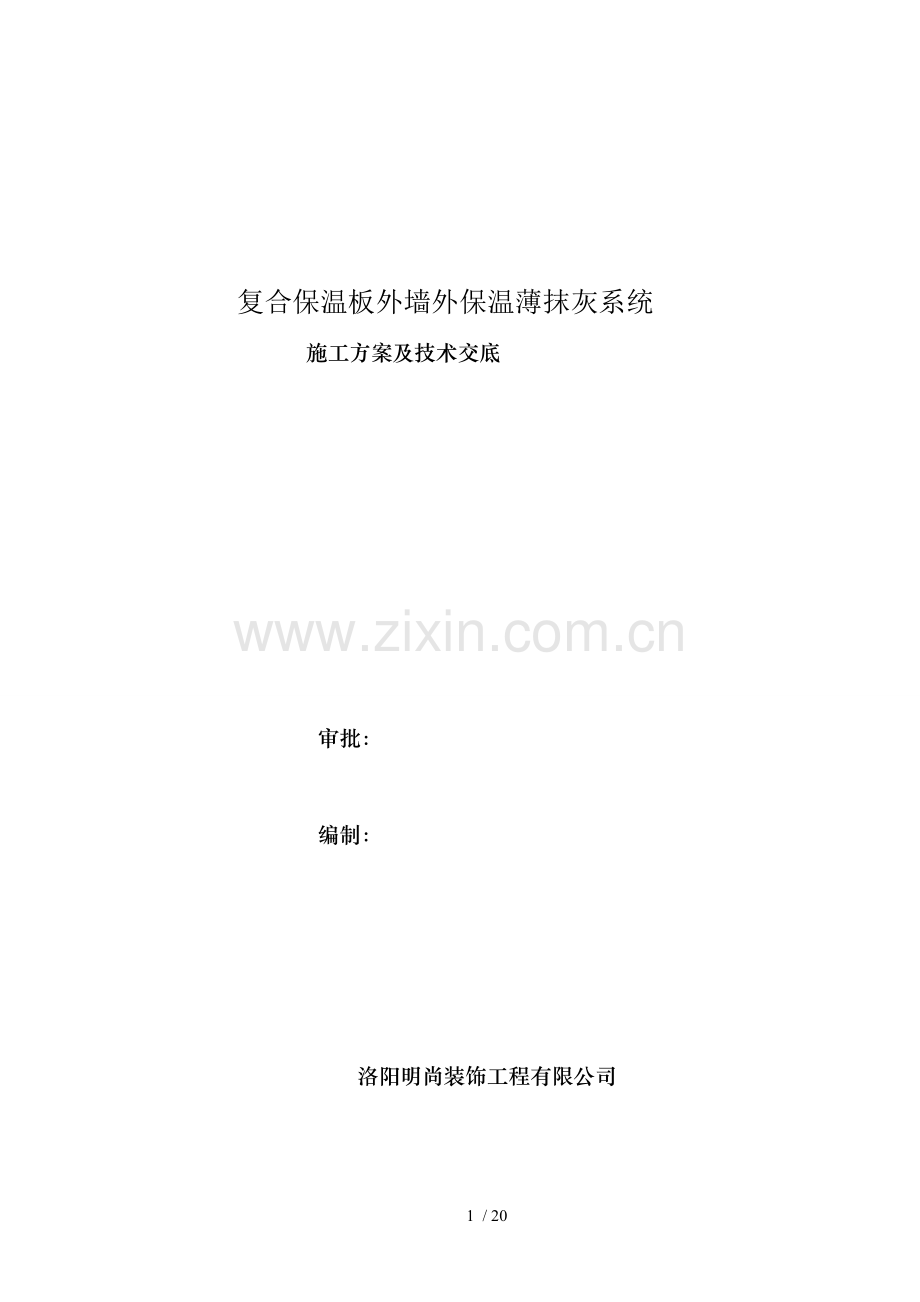

复合保温板外墙外保温薄抹灰系统
施工方案及技术交底

审批：

编制：

洛阳明尚装饰工程有限公司

一、 工程概况
二、 工程名称：
建设地点：
建筑面积： ㎡
建设单位：
监理单位：
设计单位：
施工单位：
二、编制依据：
三、 1、《施工图》
2、《外墙保温应用技术》建设部科技发展中心。
3、《05系列工程建设标准设计图集》。05YJ3-1
三、公司概况：
洛阳明尚装饰工程有限公司位于洛阳市高新区华夏路，，自公司成立以来积极响应国家政策，凭借雄厚的技术力量和丰富的工程施工管理经验，承接施工了以洛阳为中心及周边多个城市的大型保温工程，公司秉承创新和务实的发展思路，充分发扬团队合作精神，开拓思维不断提高自身水平，立足于保温事业的前沿，及合作伙伴携手共创绿色新生活。公司将坚持“内外保温是工程技术、不能只选择产品”，产品技术、应用技术、工程技术全面研发形成完善技术系统，技术系统是保温工程质量的保证，工程效果是技术系统的最终判定的技术理念，持续技术创新，深层次开发建筑节能新技术。
四、产品优势：
外墙外保温工程在欧洲已有35年以上的历史，使用最多的是EPS聚苯板抹面保温系统，经过我单位工程技术人员多项工程施工经验，终于总结出了一套较为完善的质量控制方案。
1、复合板密度在≥20kg/m3不变形抗冲性好。
2、陈化时间应在自然条件下陈化42天或在暖房温度60℃中陈化5天，使聚苯板尺寸稳定性良好，不至于保温体系完成后继续收漏变形。
3、粘接砂浆AT-M02结胶粘剂，为多晶聚和物产品，能抗冻容收缩率小，不空洞不脱。粘结力强，固化时间快，可防止粘结后以外的外拉力引起的松动下坠变形，便于低温施工，该胶粘剂防水性能优异，在非常潮湿的环境下也可施工，（砖上涂抹胶浆粘上复合板放在水中压好，粘结效果一样好）。
4、抹面砂浆AT-M01该砂浆为复合板表面罩面材料，该产品具有高分子聚合材料的柔性，又具有无机材料的耐侯性好的水泥基层抗裂材料，及耐碱网格布配套使用的有极好的附着力，使砂浆及玻纤网复合成一体性成一道抗裂的保护层，具有很好的防水和透气性能，对于外界温度变化造成的冷热伸缩具有双重抵御能力。
五、项目外墙保温施工人员组成形式：
项目总负责：，大专文化、内外保温施工管理，三年以上经验。
项目经理：，大专文化、保温涂料施工十年以上经验。
现场协调材料：，大专文化、工程施工三年以上现场经验。
现场技术、安全负责：，中专文化，六年以上现场施工管理经验。
施工队队长：，中专文化、保温涂料施工五年以上经验。
六、质量、安全、文明施工的工作目标
（一）建筑节能外保温工程质量目标
1、做好过程控制工作，杜绝质量隐患，各工序操作过程一次成活；
2、原材料、构配件、设备进场检验，复试全数合格；
3、检验批质量验收一次合格；
4、外保温工程验收一次合格；
5、创市优质外墙保温工程；
（二）安全目标
1、事故伤亡率控制在0；
2、杜绝火灾、死亡、食物中毒；
（三）文明工地目标
1、市安全贯标工地；
2、市施工现场安全标准化工地；
3、市文明工地。
七、施工现场质量管理检查制度
（一）施工现场质量管理制度
本公司实行三级技术交底制度
（1）本公司技术部门向项目部及分包专业队伍作施工技术总交底。
交底内容：本公司技术部门编制有针对性的新工艺、新技术、特殊工序的施工工艺以作业指导书的形式向项目部技术质量、施工部门负责人及技术人员做技术交底，接受交底人应在作业指导书上签名。
（2）项目部及分包专业队伍技术负责人应将工序的施工操作规程、工艺流程、施工工艺、质量标准、安全施工以作业指导书或技术交底书的书面形式向施工班组长作技术交底并签名形成书面文件。
（3）作业班组长也应以作业指导书或技术交底书以书面形式先向员工做作业技术讲解、交底，内容不但必须包含项目部组长作出的交底，还应根据施工人员特点、作业环境、思想情绪、作业时间作补充交底，保证每一天、每一道工序、每位员工的施工质量和施工安全。
（二）施工过程实行三检制
三检制是施工单位内部的质量管理的一种自检、互检、交接检检查形式。
（1）一道工序完成进行下一道工序前，该施工班组首先对照规范和企业标准及企业作业的样板进行自检并做出文字记录。
（2）在自检合格的基础上，由工长组织项目专业技术负责人，质量检查员和下道工序施工班长相互检查。
（3）交接检，凡上一道工序的工作成果将被下一道工作成果覆盖，完成后无法检查和证实的那一部分工程必须进行交接检查，交接检查的书面形式有两种，一种交接检是隐蔽工程验收，另一种是以中间验收单或外墙保温工程检验验收形式作出书面报告。
（三）质量责任追究
本公司规定经自检、互检发现的检验批或工序不合格的必须进行返工，不合格的检验批或工序不准进入下道工序施工，并要追究班组长的责任。不合格的分项工程流入下道工序要追究施工员的责任。
（1）经返工重做或更换器具、设备的检验批，应重新进行验收。
（2）经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。
由此产生的经济损失将按规定追究生产工人、施工人员的责任。
八、工程难点、关键工序的确定及技术措施的保证措施
（一）工程难点、关键工序的确定
本工程外墙外保温采用复合板复合薄抹灰外墙外保温系统确定：（1）外墙基层；（2）复合保温板薄抹灰外墙外保温系统的材料要求；（3）聚苯复合保温板粘贴锚固；（4）抹面砂（胶）浆厚度、网格布铺贴为该外墙保温系统的关键工序。
（二）基层处理相应技术保证措施
1、基层的处理应符合（建筑装饰装修工程质量验收规范）（GB50210-2001）中一般抹灰工程质量要求。
2、外墙外保温使用于以混凝土空心砌块、混凝土多孔砖、钢筋混凝土或粘土多孔砖等材料为基层的外墙。当基层墙体为灰砂砖、粉煤灰砖、硅酸盐砌块或基层表面附着力有疑问时，应按有关外墙外保温现场行标准规定的方法进行粘结胶浆的基层附着力检验。
（三）复合保温板薄抹灰外墙外保温系统材料相应技术保证措施
1、保温系统材料性能、规格应符合设计要求，保温层厚度应控制在标准变差范围内，材料进场后，施工单位应取样复检并做进场验收。
2、复合板粘贴应上下错缝，接缝应紧密、平齐，并接缝处不应涂抹胶粘剂。
（四）复合板粘贴锚固相应技术保证措施
1、粘贴复合板时，涂聚合物胶粘剂面积不应小于板面积的40%。
2、锚固件塑料胀管部分进入墙体锚固深入应符合产品安装规定的要求。锚固件排列和数量应按设计要求安装，每平方米不少于5个，丁字缝及碰头缝及板子中央为，主梅花形分布。

锚固板排列示意图：

（五）抹面砂（胶）浆厚度、网格布铺贴相应技术保证措施
1、防护层施工应在复合板粘贴牢固后（至少24小时）进行，并宜采用两边抹灰。网格布在第一遍抹灰（厚约1.6mm）过程中压入，待胶浆稍干硬至可以碰触时，立即涂抹第二遍胶浆，直至网格布全部覆盖。对于需要增铺加网布的部位，应先铺加强网布。
2、在窗口、洞口部位应先铺设网格布，抹面时翻包网格布，若于阳角不垂直时，应加两层网格布铺设
九、高层建筑保温层稳定措施
（一）提高粘结面积
高层建筑工程做外保温，应充分重视风荷载对外保温的破坏作用，应尽可能提高粘结面积，以满足抗风压破坏的要求。采用提高粘结面积，以满足抗风压破坏的要求。采用提高粘结面积还可以有效的传递外保温面层荷重引起的应力，保持体系的稳定性。随着建筑节能标准的提高，保温层厚度会不断增加，由于面层和中引起的力矩和剪应力也将不断加大，提高粘结面积有利于力的传递和释放，从而避免在风压特别是负风压状态下保温层内空气的体积膨胀而造成对保温层的破坏。
（三）采用锚固加固措施
对于高层的建筑来说，一般每平米就要用到6-7个。锚栓的分布除了在板及板交接的地方进行加固，还要在每块板的中心点进行加固。
十、工程总体施工安排
本工程依据工程结构和装修项目，按照施工图预算定额用工及实际管理水平，编制劳动力计划。施工图预算同施工预算的工日差额，可在实际施工中予以调整。劳动力实行专业化分工，按不同工种，不同施工部位划分作业组，作业组和劳动力相对固定，从而提高操作人员的熟练程度和劳动生产率。各分项工程施工均由专业工长负责，安排、检查和落实，做到高效有序均衡施工。依据以往实践经验，一般每人每天可完成成品（大小工均计）工作量9～11平方米，如果建筑物外墙面积以38000平方米计，工期要求120天，则：施工人数×（9～11）m2/天/人×120天=38000 m2
我方按目前可施工作业面，准备采用多面同时施工的方法，以保证工期的要求，并增设多名现场管理人员同时管理，以保证工程质量。
外大上述计算考虑雨天等不可预见因素，合理安排。
十一、复合板薄抹灰外墙保温系统基本构造

聚苯板薄抹灰聚合物砂浆做法
外墙外保温系统基本结构
构造示意图
基
层
墙
体
粘
接
层
尼
龙
涨
栓
保
温
层
底
层
保
护
层
增
强
材
料
面
层
保
护
层
外
饰
面

①
②
③
④
⑤
⑥
⑦
⑧
混
凝
土
墙、
各
种
砌
体
墙
聚
合
物
水
泥
砂
浆
粘
结
剂
绝
热
专
用
锚
固
件
复合
板
聚
合
物
抹
面
砂
浆
耐
碱
玻
璃
纤
维
网
格
布
聚
合
物
抹
面
砂
浆
外
墙
涂
料
十二、复合板薄抹灰外墙外保温施工施工方案
复合板涂料外饰面
（一）复合板外墙外保温材料
1、粘接砂浆
2、复合板
3、尼龙锚栓
4、耐碱玻纤网格布
5、抹面砂浆
（二）主要施工工具
电动搅拌器、塑料搅拌桶、电箱、开槽器、壁纸刀、剪刀、墨中、棕刷、粗细沙纸、铁抹子、槽抹子、角抹子、拉线、钢卷尺、铝合金靠尺、拖线板、冲击钻、锤子等。
（三）施工前准备工作
1、施工人员、材料
（1）测绘工程面积，计算施工材料用量；
（2）计算用工量；
（3）人员、材料进场。
2、施工工具
（1）手提式低速电动搅拌器（可用电锤）。
（2）脚手架（架管或管头及基层墙面间距不应小于200mm，以便于施工）、吊篮、吊绳、滑板（必须有安全检测报告及相关检测手续、施工人员必须有高空作业证）。
（3）安全设备：安全带、安全帽、安全网、安全围栏、指示牌。
（4）其他设备：插头、插座、防水电线、安全电箱（220V）。
（5）检查脚手架、（吊篮）不得有任何安全隐患。
（6）检查安全设备、电气设备。
（7）检查施工用水、电的情况。
（8）现场施工条件验收。
3、施工条件
（1）门窗框应安装到位，墙面抹灰施工及验收结束。保证墙面清洁、干燥、无松散的砂浆和杂物，基层处理应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
（2）保温系统施工过程中施工现场环境温度和基层墙体表面温度不得低于5℃，风力不大于5级。
（3）施工时应避免直接日晒和雨淋。必要时，应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。
（4）墙体系统在施工过程中采取的保护措施，应按设计要求施工完毕后方可拆除。
十三、施工工艺流程
工艺流程图
材料准备
结构基层准备

材料验收
测量放线

搅拌粘结剂
挂基准线

翻包玻纤网格布

安装固定锚栓

打磨整修隐检

底层聚合物抹面砂浆

耐碱网格布

面层聚合物抹面砂浆

整修、验收

十四、施工要点
1、基面墙体处理
（1）基层墙体必须清理干净，使墙面没有油、浮尘、污垢、脱模剂、风化物、涂料、霜、泥土等污染物或其他妨碍粘结的材料，并剔除墙表面的突出物，使之平整，必要时用水冲洗墙面。经过冲洗的墙面必须晾干后，方可进行下一道工序的施工。
（2）应清除基层墙体中松动或风化的部分，并用水泥砂浆填实后找平。
（3）基层必须干燥并具有一定的机械强度。对新建工程的结构墙体，基层应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
2、拌制粘接剂
粘贴聚苯板，采用AT-M02胶粘剂对比比例为：
胶粉：水
4：1
抹面砂浆采用AT-M01抗裂砂浆胶粘剂
原胶粉：水
4：1
粘贴复合板，外墙保温用复合板标准尺寸为600mm×900mm或600mm×1200mm两种，非标准尺寸或局部不规则可现场裁切，但必须切口及板面垂直，整块墙面的边角处应用最小尺寸超过200mm的复合板，复合板的拼缝不得正好留在门窗的四角处，粘贴复合板采用点框法粘结面积40%粘贴复合板到墙上以后，用2米靠尺压平，保证其墙面的平整度和粘贴牢固，粘贴板时注意清楚板边溢出的胶浆，使板及板之间无碰头灰，板缝拼严，缝宽超过2mm时用相当厚度的复合板填塞。根据现场测量我方将用不同厚度的复合板来调整墙体是上下水平垂直。
3、打磨复合板
（1）对于复合板接缝不平处可用衬有平整物的粗砂纸打磨进行处理，打磨动作应作为轻柔的四周运动，不可沿着复合板接缝平行的方向打磨。然后将整个墙面打磨一遍，将复合板碎屑及时清除掉。
（2）打磨完毕，可用刷子或压缩空气将由于打磨操作所产生的碎屑及其它粉尘清理干净。
4、安装锚固件
根据设计要求，采用机械锚固件固定复合板时锚固件安装应至少在胶粘剂使用24小时后进行，用电锤在复合板表面向内打孔，也应视锚固件直径而定进墙，深度不得小于2.5cm的设计要求拧入和敲入锚固钉，钉头和圆盘不得超出板面，锚固件数量及型号，根据设计要求确定。
5、抹面砂浆
复合板及锚固件安装完毕检查验收后，进行抹面砂浆，抹灰分底层和面层两次进行，先在复合板抹底层抹面砂浆厚度2—3mm同时将翻包网格布压入砂浆中，贴压网格布，将网格布绷紧后，贴于底层抹面砂浆上，用抹子从中间向四周把网格布压入砂浆的表面，要平整压实，严禁网格布皱褶网格布不得压入过深，表面必须暴露在底层砂浆之处，铺贴遇有搭接时，必须满足横向100mm纵向80mm的搭接要求。
d、将复合板的背面涂好粘结胶浆，将其粘结在墙上，然后用抹子轻轻敲击，使其及墙面粘结牢固。
（1）粘贴网格布之前一定要先检查聚苯板是否干燥，表面是否平整，并除去板面的有害物质、杂质或表面变质部分。
（2）用抹子将拌制好的抹面沙浆均匀的涂抹在复合板上，厚度约为1.5mm，然后迅速贴上事先剪切好的网格布，再用抹刀用力挤压并抹平。
（3）网格布应自上而下沿外墙一圈一圈铺设。拉直绷平，并将弯曲的一面朝里，用抹平抹子由中间向上、下两边将网格抹平，使其紧贴底层抹面砂浆。网格布的搭接宽度不得小于65mm，网格布不应皱褶、空鼓、翘边，网格布不得外露。
（4）门窗洞口外侧周边各加一层400mm×00mm的45°斜向网格布进行加强，并将大面铺设的网格布沿门窗的转角拐进粘贴。
（5）对于外墙最下层复合板的下部边缘应用网格布和抹面砂浆将其包住并抹平，建议采用包角条进行加强处理。
（6）对于用脚手架及墙体连接处，洞口四周应留出约100mm不抹粘结胶浆，复合板面层也应留出约100mm不抹抹面砂浆，待以后对局部进行整修。
（7）面层抹面砂浆的施工：待底层抹面砂浆干燥后（正常情况约需24小时左右）在抹面层抹面砂浆，抹面砂浆的厚度以盖住网格布为准，通常情况下可在15—30分钟内，用金属抹子进行表面收光处理。
（8）复合板保温系统面层的允许偏差及检验方法（见下表）。
复合板保温系统面层的允许偏差及检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
4
用2m靠尺和塞尺检查
2
立面垂直度
4
用2m托线板检查
3
阴、阳角垂直
4
用2m托线板检查
4
阴、阳角方正
4
用2m方尺和锥形塞尺检查
7、划分分格条（视图纸及甲方实际商定情况而定）
（1）根据图纸上分格条的位置和尺寸用墨斗弹出分格线的位置。竖向分格线用线锤或经纬仪校正垂直。
（2）按照已弹好的线，在聚苯板上的适当位置安好定位靠尺，使用开槽机将复合板切凹口。
（3）对不顺直的凹口要进行修理。
8、补洞及修理
（1）对墙面由于使用脚手架所留下的孔洞及损坏处，应进行修补，修补方法如下：
a、当脚手架及墙体的连接拆除后，应立即对连接点的孔洞进行基地的清理处理，并用粘结砂浆（加聚苯板）填补并抹平。
b、应使用及原复合板相同规格尺寸的复合板进行修补，预切一块及孔洞大小形状厚度相同的复合板并打磨其边缘部分，使之能紧密填入孔洞处。
c、待轻质抹面砂浆表层干燥后，可在复合板背面涂上粘结剂，应注意不要涂在其四周边沿上，然后将复合板慢慢塞入孔洞中，使之能粘在基层上，剪一块其大小能覆盖整个孔洞的网格布，及原有的网格布至少应搭接65mm。
d、在复合板表面涂抹面砂浆，埋入网格布并用抹面砂浆抹平。
（2）对墙面损坏处的修补方法同上。
9、“缝”的处理
外墙外保温可设置伸缩缝、装饰缝、在结构沉降缝、温度缝出也应做相应的处理。
留伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起出，修理边缝。沉降缝及温度缝根据缝宽和位置设置金属盖板，以射订或螺丝紧固。
加强层的做法：考虑首层及其它需要加强部位的抗冲击要求，在标准外保温做法的基础上加铺一层网格布，并在抹一道抹面砂浆罩面，以抗冲击强度，在这种双层网格布做法中，面层网格布可以是标准网格布，也可以是质量更大、强度更高的增强网格布，以满足设计要求的抗冲击强度的原则，加强部位抹面砂浆总厚度为5～7mm。
10、节点图集

11、确保安全施工的技术措施
⑴、认真贯彻执行国家有关安全生产规定以及“安全第一、预防为主”的方针，坚持“管理生产必须管安全”的原则，落实安全岗位责任制强化安全管理，严格遵守操作规程，杜绝违章指挥和操作。
⑵、施工现场配合安全员一员，亲配带袖标，监督检查安全，发现隐患及时向项目经理反馈情况。
⑶、现场专职安全员，必须及时组织施工员，技术员及有关班组长对现场中小机械的安装情况、架子基础及架子进行验收。
⑷、进入施工现场的人员，必须佩戴安全帽，现场大门门卫，对未戴安全帽的人员，有权拒绝进入现场。
⑸、没项工作开始前，工地应编制详细安全技术交底，及时组织所有操作人员交底，并要求每个接受人签字，并按各项规定进行考核、评比。
安全管理体系网络图
项目安全生产管理处

项目安全负责人
项目安全总负责人
消防安全负责人
安全技术负责人
安全生产管理处处长

施工队长

全体施工人员
现场有关执行人各班组长

⑹、施工现场要有科学的施工组织设计，合理的平面布局，按规定地点安装机具，堆放材料。
⑺、施工人员到达现场后及时进行上岗前安全文明教育。
⑻、每天上班前进行安全警示，做到警钟长鸣，防患于为然。
⑼、人员进入施工现场必须配戴安全帽，超过2米，必须挂安全带。
⑽、进入施工现场不准穿短袖衫、拖鞋，严禁光膀子，违者清出现场。
⑾、不准在施工现场跑、大闹、喝酒、抽烟等行为的发生。
⑿、临时用电必须配漏电保护、报警装置，挂警示牌，临时电缆要埋地或架空，防止漏电事故发生。
⒀、施工现场做到工完、料净、场地清。
①、积极配合甲方和当地安全部门的检查，自觉接受甲方和当地安全生产部门的监督。
⒁、施工期间，施工单位应给员工投意外伤害保险。
⒂、施工单位应当在有较大危险因素的场所和有关设施设备上明显的安全警示标志。对于易燃易爆物品的管理要按国家颁发的《易燃易爆化学物品消防安全监督管理办法》中的有关规定执行。营区内的灭火器材准备充分，状况良好。
12、确保文明施工的技术措施：
⑴、施工面上所放的材料要摆放整齐，按不同规格、型号分开堆放，所堆放的材料不得超过两天的施工用量。并做到防雨、防丢失措施。
⑵、保证施工道路畅通，施工场地平整，设备材料堆放整齐并有标志。
⑶、现场的安全设施必须统一规划，施工现场的危险作业区设安全警戒线和警告标志。
⑷、边施工、便清扫、边外运，保持一个良好的施工环境，严禁乱抛、扔、乱丢东西。下班前把所用材料重新堆放整齐。
⑸、安全防护栏内严禁堆放设备、材料，各类安全设施齐全，不得随意移动、损坏、拆除安全设施，并每天进行检查完善。
⑹、施工现场严禁坐在栏杆、孔洞边缘及材料堆放中。
⑺、严禁破坏现场各类安全设施，严禁操作及擅自拆除专业机械设备等。
⑻、外墙外保温材料的外包装、边角余料应及时清理运掉，做好文明施工。
⑼、严格执行本公司安全文明施工管理规定，实施名牌战略，创精品工程。
⑽、材料摆放整齐，切用方木等物踮起，防止积水、泥等腐蚀污染。每日施工完毕后将施工区域废料、垃圾清理干净。
（11） 边施工、边上料，不堆放过多的材料，施工面上所堆放的材料不堵塞通道，确保道路畅通。
（12） 在施工过程中，必须垫上彩条或其他防护措施，以防抹面胶浆和保温材料下落污染地面。

洛阳明尚装饰工程有限公司
年 月日
