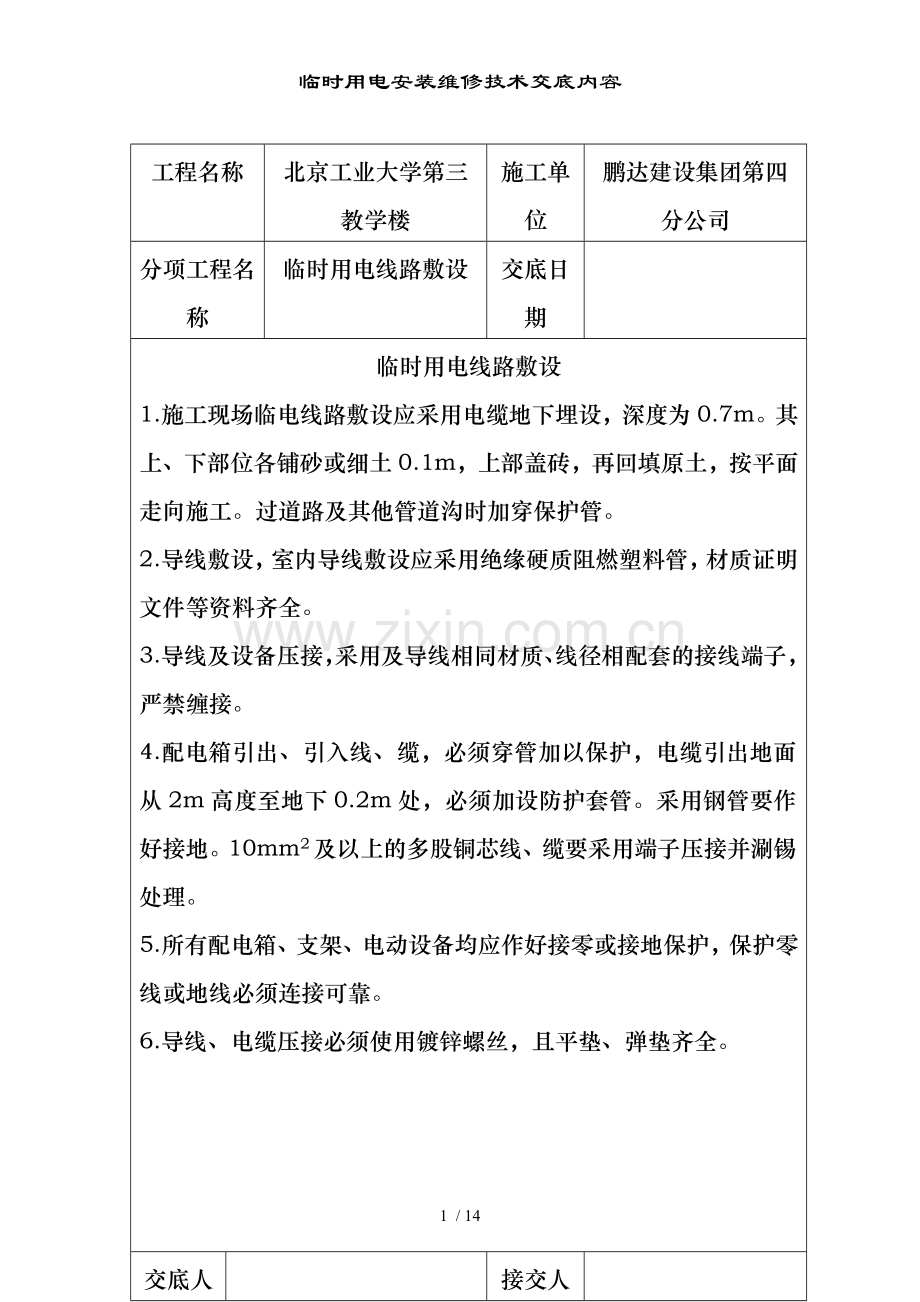

临时用电安装维修技术交底内容工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称临时用电线路敷设交底日期临时用电线路敷设 1.施工现场临电线路敷设应采用电缆地下埋设，深度为0.7m。其上、下部位各铺砂或细土0.1m，上部盖砖，再回填原土，按平面走向施工。过道路及其他管道沟时加穿保护管。 2.导线敷设，室内导线敷设应采用绝缘硬质阻燃塑料管，材质证明文件等资料齐全。 3.导线及设备压接，采用及导线相同材质、线径相配套的接线端子，严禁缠接。 4.配电箱引出、引入线、缆，必须穿管加以保护，电缆引出地面从2m高度至地下0.2m处，必须加设防护套管。采用钢管要作好接地。10mm2及以上的多股铜芯线、缆要采用端子压接并涮锡处理。 5.所有配电箱、支架、电动设备均应作好接零或接地保护，保护零线或地线必须连接可靠。 6.导线、电缆压接必须使用镀锌螺丝，且平垫、弹垫齐全。交底人接交人施工现场临时用电安装、维修技术交底施工现场临时用电安装、维修技术交底工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称配电箱、开关箱安装交底日期配电箱、开关箱安装 1.配电箱、开关箱体应为铁板加工制成，铁板的厚度应大于1.5mm。箱内电气开关应安装在金属框架上或优质阻燃塑料绝缘板上。箱门上应加锁，超过50cm宽度的箱体应为双扇门。箱体应为防雨、防尘型。 2.配电箱安装位置应符合施工现场临时用电平面图的要求，其周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品。分配电箱四周加装护栏保护，在近楼侧，配电箱应做好防护棚。 3.配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底及地面的垂直距离应大于1.3m，小于1.5m；移动式分配电箱、开关箱的下底及地面的垂直距离宜大于0.6m，小于1.5m。 4.配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。 5.配电箱、开关箱必须防雨、防尘。 6.每台用电设备应有各自的专用开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制二台及二台以上用电设备（含插座）。 7.进入开关箱的电源线，严禁用插销连接。 8.配电箱、开关箱内所有开关应进行用途标识，箱外应印有“有电危险”及“Ν”标志，颜色为红色。交底人接交人施工现场临时用电安装、维修技术交底工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称用电线路及设备安全距离交底日期施工用电线路及设备安全距离 1.施工现场不宜做架空线路和明敷设电缆线路。 2.现场有高压线路时，应能保证规范要求的安全距离，当达不到安全距离时，应采取防护措施，并作出醒目标志。必要时有专人指挥现场大型施工设备。交底人接交人施工现场临时用电安装、维修技术交底工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称防雷及接地安装交底日期防雷及接地安装 1.施工现场除电源处要做重复接地以外，还必须在配电线路的中间处和末端处做重复接地。保护零线每一重复接地电阻值应不大于10Ω。 2.垂直接地体应采用角钢、钢管或圆钢。 3.电气设备应采用专用芯线作保护零线，此芯线严禁通过工作电流。 4.手持式电动设备的保护零线，应在绝缘良好的多股铜芯橡皮电缆内。其截面不得小于1.5mm2；其芯线颜色应为黄/绿双色。 5.施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。 6.各种机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。 7.机械设备上的避雷针（接闪器）长度应为1至2m。 8.安装避雷针的机械设备所用动力、控制、照明、信号及通信等线路，应采用钢管敷设。并将钢管及该机械设备的金属结构体作电气连接。交底人接交人施工现场临时用电安装、维修技术交底工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称电动机械及手持电动工具交底日期 1.夯土机械必须装设防溅型漏电保护装置，其额定漏电动作电流不应大于15mA，额定漏电动作时间应小于0.1s。 2. 夯土机械的负荷线应采用耐气候型的橡皮护套铜芯软电缆。 3. 使用夯土机械必须按规定穿戴绝缘防护用品，应有专人调整电缆。电缆长度应不大于50m。严禁电缆缠绕、扭结和被夯土机械跨越。 4. 多台夯土机械并列工作时，其间距不得小于5m，串列工作时，不得小于10m；夯土机械的操作扶手必须采取绝缘措施。 5. 焊接机械应放置在防雨和通风良好的地方，焊接现场不准堆放易燃易爆物品。 6. 交流弧焊机变压器的一次电源线长度应不大于5m，进线处必须设置防护罩；使用电焊机械必须按规定穿戴防护用品；电焊机的二次线长度不得大于30m。 7. 一般场所应选用II类手持式电动工具，并应装设额定漏电动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护装置；若采用I类手持电动工具，还必须做保护接零。 8. 手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并且不得有接头。 9. 手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须做空载检查，运转正常方可使用。交底人接交人施工现场临时用电安装、维修技术交底工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称起重机械交底日期起重机械 1.外用电梯轿厢内、外均应安装紧急停止开关；轿厢及楼层之间应安装双向通讯系统；外用电梯轿厢所经过的楼层，应设置有机械或电气连锁装置的防护门或栅栏。 2.每日工作前必须对外用电梯的行程开关、驱动机构和制动器等进行空载检查，正常后方可使用；检查时必须有防坠落措施；升降机的上下极限位置应设置限位开关。 3.塔式起重机及外电线路的安全距离，应符合规范要求；需要夜间工作的塔式起重机，应设置正对工作面的投光灯；塔身高于30m时，应在塔顶和臂架端部装设防撞红色信号灯。交底人接交人施工现场临时用电安装、维修技术交底工程名称北京工业大学第三教学楼施工单位鹏达建设集团第四分公司分项工程名称施工现场照明安装交底日期 1.照明灯具的金属外壳必须做保护接零，单相回路的照明开关箱（板）内必须装设漏电保护装置。 2.室外灯具高度距地面不得低于3m，室内灯具不得低于2.4m，金属卤化物的灯具安装高度宜在5m以上。 3.灯线应在接线柱上固定，不得靠近灯具表面；罗口灯头及接线应符合下列要求：相线接在及中心触头相连的一端，零线接在及罗纹口相连的一端，灯头的绝缘外壳不得有损伤和漏电；灯具内的接线必须牢固，灯具外的接线必须做可靠的绝缘包扎。 4.暂设工程的照明开关宜采用拉线开关，开关安装位置宜符合下列要求：拉线开关距地面高度2～3m，距入口的水平距离为0.15～0.2m, 拉线的出口应向下；其他开关距地面高度为1.3m，及出入口的水平距离为0.15～0.2m；严禁将插座及翘板开关靠近安装，严禁在床上安装开关。 5.电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。 6.施工现场使用行灯应符合下列要求：（1）电源电压不超过36V；（2）灯体及手柄应坚固，绝缘良好耐热耐潮湿；（3）灯头及灯体结合牢固，灯头无开关；（4）灯头外部有金属保护网；（5）金属网、保护罩、悬吊挂钩固定在灯具的绝缘部位上。交底人接交人 14 / 14
