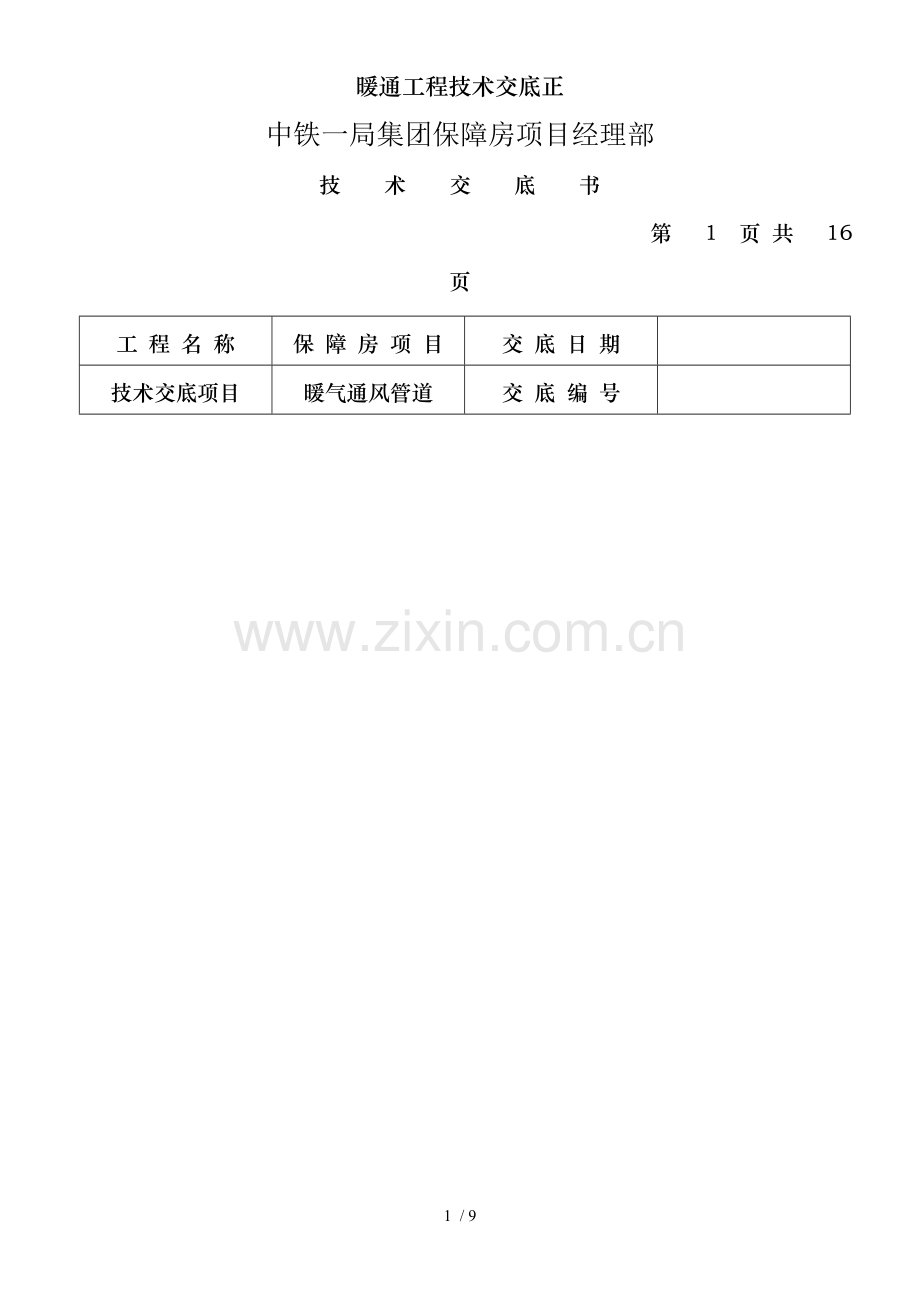

暖通工程技术交底正.doc

暖通工程技术交底正
中铁一局集团保障房项目经理部
技 术 交 底 书
第 1 页 共 16 页
工 程 名 称
保 障 房 项 目
交 底 日 期

技术交底项目
暖气通风管道
交 底 编 号

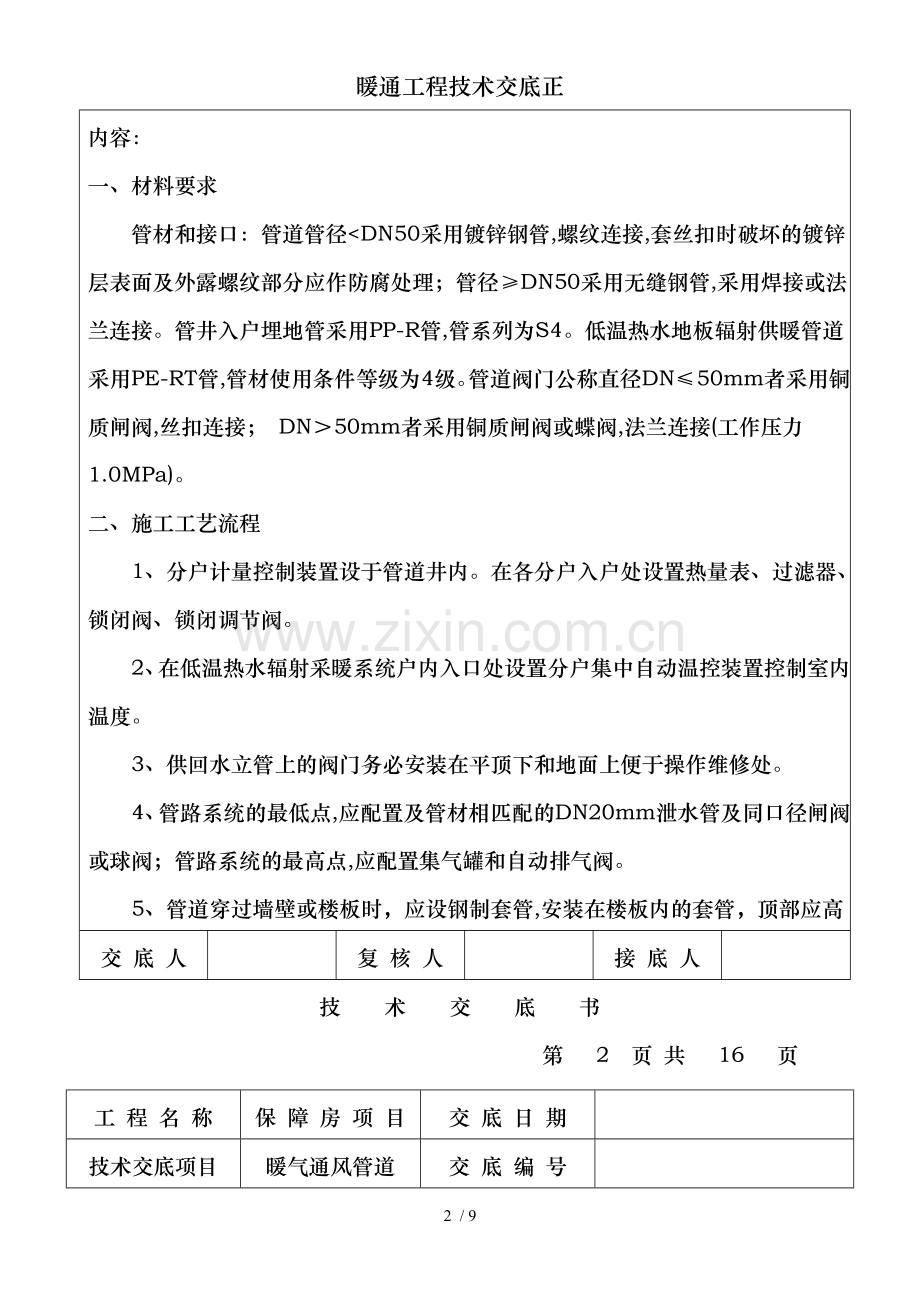

内容：
一、材料要求
管材和接口：管道管径<DN50采用镀锌钢管,螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应作防腐处理；管径≥DN50采用无缝钢管,采用焊接或法兰连接。管井入户埋地管采用PP-R管,管系列为S4。低温热水地板辐射供暖管道采用PE-RT管,管材使用条件等级为4级。管道阀门公称直径DN≤50mm者采用铜质闸阀,丝扣连接； DN＞50mm者采用铜质闸阀或蝶阀,法兰连接(工作压力1.0MPa)。
二、施工工艺流程
1、分户计量控制装置设于管道井内。在各分户入户处设置热量表、过滤器、锁闭阀、锁闭调节阀。
2、在低温热水辐射采暖系统户内入口处设置分户集中自动温控装置控制室内温度。
3、供回水立管上的阀门务必安装在平顶下和地面上便于操作维修处。
4、管路系统的最低点,应配置及管材相匹配的DN20mm泄水管及同口径闸阀或球阀；管路系统的最高点,应配置集气罐和自动排气阀。
5、管道穿过墙壁或楼板时，应设钢制套管,安装在楼板内的套管，顶部应高
交 底 人

复 核 人

接 底 人

技 术 交 底 书
第 2 页 共 16 页
工 程 名 称
保 障 房 项 目
交 底 日 期

技术交底项目
暖气通风管道
交 底 编 号

内容：
出装饰地面20mm（卫生间及厨房内为50mm），底部及楼板相平。管道穿墙时，套管两端及墙的饰面相平。
6、管道不得穿越排烟道，回水干管及连接支管遇柱（含暗柱）应绕柱弯。
7、管道标高以管中心计，管道穿过基础，剪力墙,墙壁和楼板时，施工单位应配合土建预留孔洞。
8、卫生间地面供暖不足的,由浴霸辅助供暖，浴霸总供热量为500W。
1、 管道分、集水器及连接件的外观质量应符合<<地面辐射供暖技术规程>>JGJ142-2004中4.3条的要求。
2、隔热层为发泡水泥，其物理性能应符合《地面辐射供暖工程用发泡水泥绝热层、水泥砂浆填充层技术规程》,发泡水泥干体积密度为400(kg)，当位于楼板上部时,厚度不小于40mm；当位于土壤上部时,厚度不小于50mm；当位于及室外空气相邻的地板上部时,厚度不小于60mm；图纸中有注明的,以图纸标注厚度为准。
3. 加热管的弯曲半径不应小于6倍的管外径；埋设于填充层内的管道不应有接头。
4. 塑料管应用专用塑料管卡固定于热绝缘层。固定点的间距,直管段为600mm,弯曲管段为大于300mm。管道距墙间距为详大样图mm。
5. 混凝土填充层及内外墙、柱等垂直部件交接处应留宽度不小于10mm的不间
交 底 人

复 核 人

接 底 人

技 术 交 底 书
第 3 页 共 16 页
工 程 名 称
道 路 工 程
交 底 日 期

技术交底项目
暖气通风管道
交 底 编 号

内容：
断的伸缩缝(当面层为木地板时伸缩缝≥14mm),当房间采暖面积大于30平米或长度超过6m时,填充层和面层间设伸缩缝,宽度不小于8mm,用高发泡聚乙烯泡沫塑料填充。管道穿过时应设长度不小于400mm的柔性套管。
6. 系统绝热层铺设在土壤上时,绝热层上做防潮层；在潮湿房间(卫生间、厨房)敷设系统时,加热管覆盖层上做防水层。
7. 分、集水器长度按分支管数确定。每个分、集水器设手动跑风门一个。
8. 地板供暖施工应在建筑物封顶后或室内装修主要工作完成后,及地面施工同时进行,安装环境温度不低于5℃。
9 低温地板辐射采暖系统施工说明未详事宜参见<<低温热水地板辐射供暖系统施工安装>>(03K404)。
10.低温地板辐射采暖系统安装未详事宜参见<<低温热水地板辐射供暖系统施工安装>>(03K404)。
1. 系统内设备、管道安装前须清除内部污物。
2. 阀门安装前,应按<<建筑给水排水及采暖工程施工质量验收规范>> GB50242-2002第3.4.2条作强度和密闭性试验。
3. 管道管径<DN5采用镀锌钢管,螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应作防腐处理；管径≥DN50采用无缝钢管,采用焊接或法兰连接。
交 底 人

复 核 人

接 底 人

技 术 交 底 书
第 7 页 共 16 页
工 程 名 称
道 路 工 程
交 底 日 期

技术交底项目
暖气通风管道
交 底 编 号

内容：
4、水管活动支、吊托架的具体形式和设置位置, 安装单位可根据现场情况确定,支架最大间距(m)按下表选取:
公称直径
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
保温管道
2.5
2.5
2.5
3.0
3.0
4.0
4.0
4.5
非保温管道
3.0
3.5
4.0
4.5
5.0
6.0
6.0
6.5
5、管道安装坡度,当设计未注明时,应符合下列规定:
1)气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道,坡度应为0.3%,不得小于0.2%。
2) 气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道,坡度不应小于0.5%。
三、水压试验
1、采暖系统安装完工后及地面下盘管隐蔽前，应进行水压试验。
2、高区试压(10~17层为高区)：高区立管及板换、地下室干管试验压力为1.2MPa；在试验压力下10min内压力降不大干0.02MPa，降至工作压力后检查，不渗、不漏为合格。
3、低区试压(9层以下为低区)：低区立管及板换、地下室干管试验压力为1.0MPa；在试验压力下10min内压力降不大干0.02MPa，降至工作压力后检查，不渗、不漏为合格。
交 底 人

复 核 人

接 底 人

技 术 交 底 书
第 8 页 共 16 页
工 程 名 称
道 路 工 程
交 底 日 期

技术交底项目
暖气通风管道
交 底 编 号

内容：
4、低温热水地板辐射采暖系统
1)低温热水地板辐射采暖系统盘管隐蔽前必须进行水压试验，户内系统试验压力为0.8MPa；在试验压力下，稳压1h，其压力降不应大于0.05MPa。降至工作压力后检查，不渗、不漏为合格。
2)低温热水地面辐射供暖系统未经调试，严禁运行使用。
四、防腐及保温
1、采暖管道不论明装、暗装,均应进行调直。焊接钢管及无缝钢管应除锈和刷防锈漆。
2、管道管件及支架等刷底漆前,先清除表面的灰尘、污垢、锈斑及焊渣等物。
3、室内明装不保温的管道、管件及支架刷一道防锈底漆,两道耐热色漆或银粉漆。
4、保温管道刷两道防锈底漆后再做保温层。
5、保温:
1)非垫层内敷设采暖管道保温采用超细玻璃棉,保护层为玻璃布，厚度见下表
敷设方式 厚度
40mm
50mm
60mm
室内架空管道
DN15-DN40
DN50-DN125
DN150-DN450
地沟内管道
DN15-DN70
DN80-DN300
DN350-DN450

交 底 人

复 核 人

接 底 人

技 术 交 底 书
第 9 页 共 16 页
工 程 名 称
道 路 工 程
交 底 日 期

技术交底项目
暖气通风管道
交 底 编 号

内容：
做法见河北标05S8<<管道及设备防腐保温>>P2。
五、调试及试运行
1、供暖系统的调试及试运行,应在施工完毕且混凝土填充层养护期满后,正式采暖运行前进行。
2、初始加热时热水缓慢升温,供水温度控制在比当时环境温度高10℃左右,且不高于32℃；并连续运行48小时；以后每隔24h水温升高3℃直到达到设计供水温度。在此温度下对每组分、集水器连接的加热管逐路进行调节,直到达到设计要求。

交 底 人

复 核 人

接 底 人
