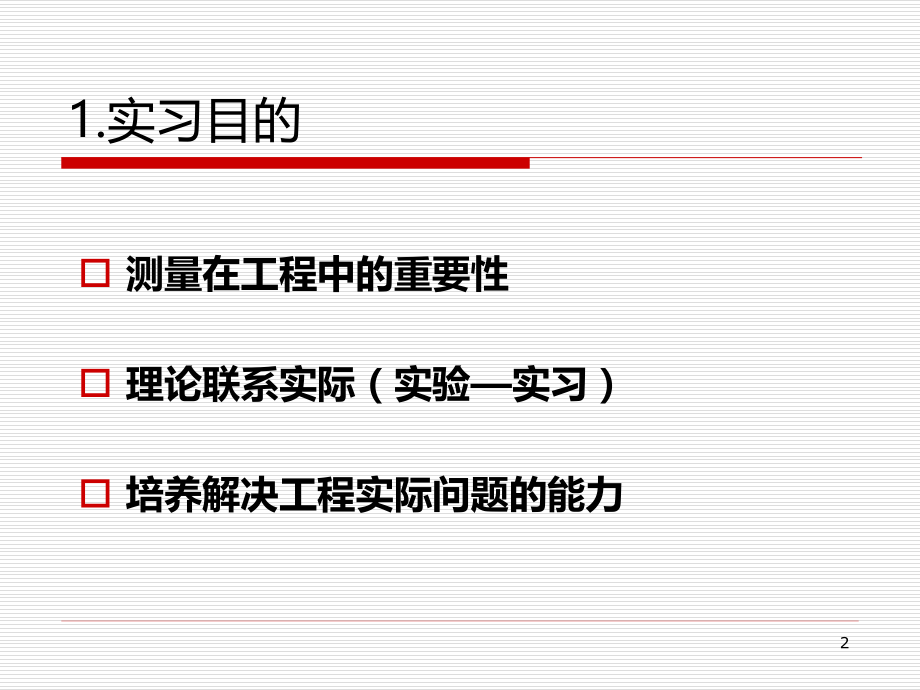

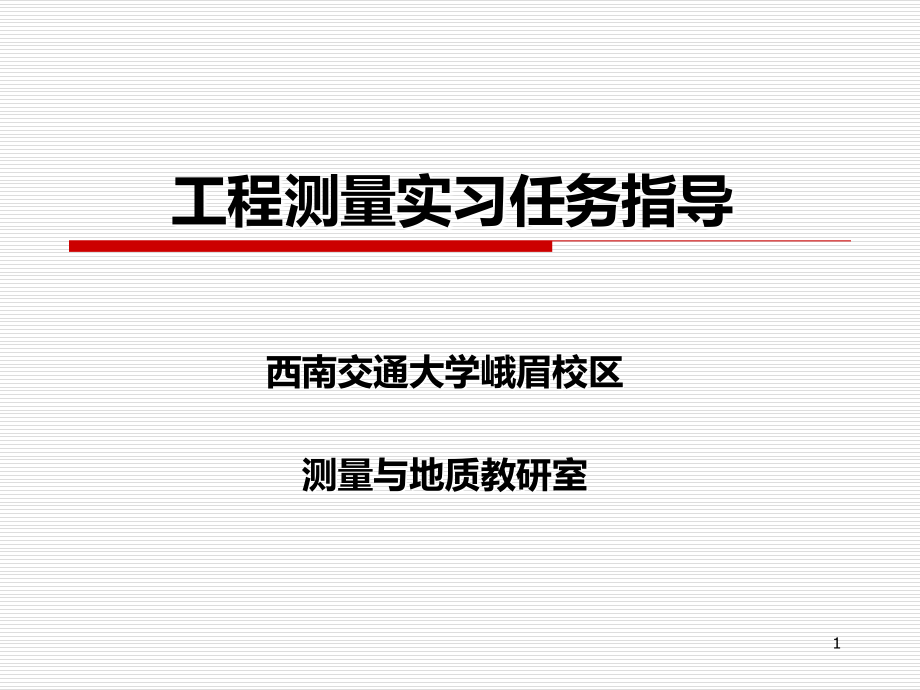

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,工程测量实习任务指导,西南交通大学峨眉校区,测量与地质教研室,1,1.,实习目的,测量在工程中的重要性,理论联系实际（实验,实习）,培养解决工程实际问题的能力,2,2.,实习思路,虚拟项目法,土建工程中的测量工作,施工放样,3,3.,实习内容,平面控制测量,高程控制测量,施工放样,4,H02,H09/H10/H11,H42/H43,5,1,）平面控制测量,在测区实地踏勘，布设一条附合导线，,导线等级为一级,。经过观测、计算获得控制点平面坐标。,6,1,）平面控制测量,1),踏勘选点,：在测区内进行踏勘，了解测区地形条件，选择控制点并建立标志。,2),水平角观测,：用测回法观测导线转折角两个测回，要求半测回较差不超过,18,”,，两测回角值之差不超过,12,”,。,3),导线边长测量,：用全站仪往、返丈量导线各边边长，其相对误差不超过,1/15000,。,4),平面坐标计算,：导线全长相对闭合差,1/15000,。根据起始数据和观测数据，计算各平面控制点的坐标。,点名：,CT,06,01,字体高度5厘米,7,1,）平面控制测量,8,2,）高程控制测量,高程控制点可布设,突出的、稳定的点,上，形成一条水准附和路线，经过观测、计算获得控制点的高程。,1),水准测量,：使用水准仪，给出起终点高程，测量水准点高程，路线自定，,分段往返施测,。,水准测量等级为四等。,2),高程计算,：根据起终点高程，调整高差闭合差，计算出未知水准点的高程。,点名：JCH,17,01,9,2,）高程控制测量,10,2,）高程控制测量,11,3,）铁路曲线桥测设,DQ,1007,DQ,1008,DQ,1006,DQ,1009,12,4.,编写工程测量技术报告,工程概况,测量方案,测量成果,测量技术总结,13,5.,提交资料,小组资料,实习日志：,考勤、计划、执行、总结、问题,原始记录手簿：,检校、草图、水平角、边长、水准、测设数据,个人资料,测量成果：,坐标计算表、高程计算表、检核点坐标高程计算表、测设数据计算表及检查数据误差,技术报告：,工程概况、测量方案、测量成果、技术总结,14,6.,测量记录与计算规则,1.,在测量记录之前，准备好铅笔，同时熟悉记录表上各项内容及填写、计算方法。,2.,记录观测数据之前，应将,记录表头,的仪器型号、日期、天气、测站、观测者及记录者姓名等填写齐全，不得事后补记。,3.,记录时要求字体端正清晰，数位对齐，数字对齐。字体的大小一般占格宽的,1/2,1/3,，字脚靠近底线；表示精度或占位的,“,0,”,(,例如水准尺读数,1.500,，度盘读数,93,04,00,),均不可省略。,15,6.,测量记录与计算规则,4.,观测者读数后，记录者应随即在测量记录表上的相应栏内填写，并回读以资检核。,不得另外用纸记录事后转抄。,5.,数据运算应根据所取位数，按,“,4,舍,6,入，,5,前奇进偶舍,”,的规则进行凑整。,6.,数据记录错误，,严禁擦掉,，用斜线划掉错误数据。,7.,应该保持测量记录的整洁，,严禁在记录表上书写无关内容,，更不得丢失记录表。,16,7.,注意事项,1.随手关闭仪器箱盖，防止灰尘和湿气进入箱内。严禁坐在仪器箱上。,2.仪器安置之后，不论是否操作，必须有人看护，,禁止无关人员摆弄，防止行人、车辆碰撞。,3.每次使用仪器之后，应及时清除仪器上的灰尘及脚架上的泥土。,4.钢尺的使用：应防止扭曲、打结和折断，,防止行人踩踏或车辆碾压，,尽量避免尺身着水。携尺前进时，应将尺身提起，,不得沿地面拖行，,以防损坏刻划。,5.注意防中暑，防蚊虫，防偷盗。不得穿拖鞋。保持环境卫生。,17,8.,时间安排,序号,实,习,内,容,天,数,(3,周,),1,布置实习任务、借领仪器,0.5,2,仪器检校、资料和工具准备,1,3,测量规范学习，踏勘、选点,1,4,平面控制测量（外业）,3,5,高程控制测量（外业）,3,6,平面、高程控制内业计算,1,7,建筑物测设（数据计算）,2,8,建筑物测设（外业测设）,1,9,资料整理、实习总结编写,1,10,成果验收，归还仪器,0.5,机动,1,合,计,15,18,9.,实习成绩评定标准,成绩按百分制评定。,评定依据：点名书写、手簿和实习日志、考勤、报告质量、测量质量。,考核项目,所占比例,评定方式,点名书写,5%,师评,手簿和实习日志,10%,师评,考勤,15%,互评、师评,报告质量,30%,师评,测量质量,40%,实测、师评,19,班级,指导教师,联系电话,2014,地下空间,王化光,钟 赟,13,980268792,13990659730,201,4,土卓本,梁明学,13881384900,仪器老师,经纬仪、全站仪,水准仪,陈 剑,13518236914,刘洪波,18283618199,20,
