桥梁冲孔桩基内业资料.doc

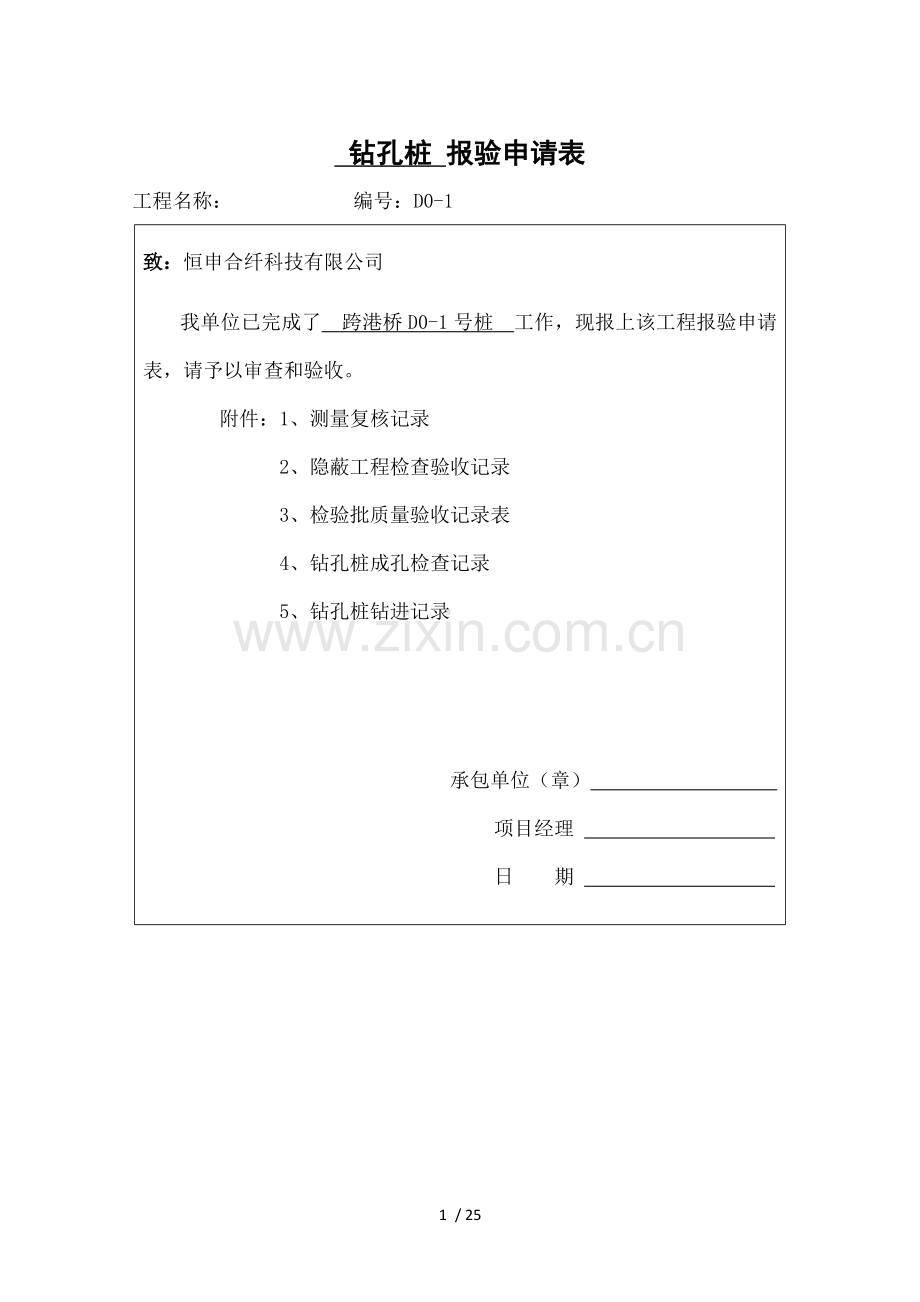

钻孔桩 报验申请表
工程名称： 编号：D0-1
致：恒申合纤科技有限公司
我单位已完成了 跨港桥D0-1号桩 工作，现报上该工程报验申请表，请予以审查和验收。
附件：1、测量复核记录
2、隐蔽工程检查验收记录
3、检验批质量验收记录表
4、钻孔桩成孔检查记录
5、钻孔桩钻进记录

承包单位（章）
项目经理
日 期

审查意见：

项目机构
工程师
日 期

施记表3
测量复核记录
工程名称

施工单位

复核部位
跨港桥D0-1号桩
日 期

原施测人

测量复核人

测 量 复 核 情 况 （ 示 意 图 ）

7
5
3
1
9

Z0#

8
4
6
10
2

桩底设计标高：-53m
X=2889945.15
Y=431936.551

3号

桩

1号桩

复核结论
符合要求
单位

质检表4
隐蔽工程检查验收记录

年 月 日
工程名称

施工单位

隐检项目
钻孔桩成孔
隐检范围
跨港桥D0-1号桩
检 查 情 况
隐 检 内 容 及

1、 成孔直径1.4 米，孔底标高 -53.08米，桩顶标高0.1 米，垂直度等均符合设计和施工规范要求。
2、 砼浇筑前检查孔底沉渣为10㎝，相对密度1.08，粘度19Pa·s，含砂率1.7﹪，均符合设计和施工规范要求。

验 收 意 见

处 理 意 见
复查人： 年 月 日
建设单位
施工项目技术负责人
质检员

钻孔桩成孔 检验批质量验收记录表
工程名称

验收部位
跨港桥D0-1号桩
分项工程名称
钻孔桩成孔
施工班组长

施工单位

施工员

施工执行标准名称及编号
公路桥梁施工技术规范JTJ041-2000
项目经理

主
控
项
目
质量验收规范规定检查项目及验收标准
施工单位检查评定记录
（建设）
单位验收记录
1
成孔达到设计深度后，必须核实地质情况，确认符合设计要求。
全数检查符合设计要求

2
孔径、孔深应符合设计要求。
全数检查符合设计要求
一
般
项
目
实测项目
允许偏差(㎜)
实测值
1
桩位
50
23

2
沉渣厚度
30
20

3
垂直度
≤1﹪桩长
-4

施工单位检查评定结果
主控项目质量合格；一般项目允许偏差符合规范要求。

项目专业质量检查员： 年 月 日
（建设）单位验收结论
工程师：
（建设单位项目专业技术负责人） 年 月 日

施记表9

钻孔桩成孔质量检查记录
年 月 日
工程名称

施工单位

墩台号
跨港桥D0#
桩编号
1号桩
孔垂直度
合格
护筒顶标高(m)
2.333
设计孔底标高(m)
-53
孔位偏差(㎜)
设计直径(m)
1.4
成孔孔底标高(m)
-53.08
前
后
左
右
成孔直径(m)
1.4
灌注前孔底标高(m)
-53.08
23

20
钻孔中出现
问题及处
理方法
正 常
钢筋骨架
骨架总长(m)
53.7
骨架底面标高(m)
-52.7
骨架每节长(m)
12+12+12+12+5.7
连接方法
机械连接
检查意见

施工项目技术负责人： 质检员：
25 / 25

施记表6
钻孔桩钻进记录（冲击钻）
工程名称： 施工单位：
墩（台）号
D0#
桩位编号
1号桩
桩 径(m)
1.4
地面标高(m)
1.985
设计桩尖标高
(m)
-53
护筒长度(m)
2.0
护筒顶标高(m)
2.333
护筒埋置深度(m)
1.7
钻头型式直径(㎜)
1400
钻头质量(㎏)
4500
时 间
共计
(小时)
工作
内容
冲程
(m)
冲击
次数
(次/分)
钻进深度(m)
孔位偏差(㎜)
孔底
标高
(m)
孔内
水位
(m)

年 月 日
起
止
本次
累计
前
后
左
右
备注

时
分
时
分
2011.5.29
12
00
18
00
6
冲击
2.5

3.5
3.5

-1.17

细砂

18
00
24
00
6
冲击
2.5

8
11.5

-9.17

细砂
2011.5.30
0
00
6
00
6
冲击
2.5

14.5
26

-23.66

淤泥

6
00
12
00
6
冲击
2.5

10.5
36.5

-34.17

粉质粘土

12
00
18
00
6
冲击
2.5

4
40.5

-38.17

中砂

18
00
24
00
6
冲击
2.5

7
47.5

-45.17

淤泥质粘土
2011.5.31
0
00
6
00
6
冲击
2.5

2
49.5

-47.17

粉质粘土

6
00
12
00
6
冲击
2.5

1.9
51.4

-49.06

中砂

12
00
18
00
6
冲击
2.5

2.3
53.7

-51.37

粉质粘土
2010.6.1
0
00
6
00
6
冲击
2.5

1.2
54.9

-52.57

全风化花岗岩

6
00
12
00
6
冲击
2.5

0.51
55.41

-53.08

全风化花岗岩

钻孔中出现问题及处理方法
无
施工项目技术负责人： 工序负责人： 　 记录人： 　　　　　 2011年6月2日

钢 筋 报验申请表
工程名称： 编号：D0-1
致：恒申合纤科技有限公司
我单位已完成了 跨港桥D0-1号桩钢筋 工作，现报上该工程报验申请表，请予以审查和验收。
附件：1、隐蔽工程检查验收记录
2、检验批质量验收记录表

承包单位（章）
项目经理
日 期

审查意见：

项目机构
工程师
日 期

质检表4
隐蔽工程检查验收记录

年 月 日
工程名称

施工单位

隐检项目
钢筋
隐检范围
跨港桥D0-1号桩
检 查 情 况
隐 检 内 容 及

钢筋笼总长53.7米，每节长分别为：12米+ 12米+12米+12米+5.7米，Φ25主筋采用机械连接，Φ22加强筋采用电弧焊连接，箍筋采用点焊连接，连接牢固。钢筋品种、数量、间距、长度等均符合设计及施工规范要求，钢筋顺直，弯曲成型后表面无裂纹，鳞落和断裂等现象。

以上均符合设计及施工规范要求。
验 收 意 见

处 理 意 见
复查人： 年 月 日
建设单位
施工项目技术负责人
质检员

钢筋加工 检验批质量验收记录表
工程名称

验收部位
跨港桥D0-1号桩钢筋笼钢筋加工
分项工程名称
钢筋笼制作及安装
施工班组长

施工单位

施工员

施工执行标准名称及编号
公路桥梁施工技术规范JTJ041-2000
项目经理

主
控
项
目
质量验收规范规定检查项目及验收标准
施工单位检查评定记录
（建设）
单位验收记录
1
钢筋、焊条品种、牌号、规格和技术性能必须符合国家现行标准规定和设计要求。
全数检查产品合格证和出厂检验报告合格

2
钢筋进场时，必须按批抽取试件做力学性能和工艺性能试验，其质量必须符合国家现行标准规定。
检查试件检验报告合格
3
当钢筋出现脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。
无发现
一
般
项
目
1
钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污。
全数观察合格
实测项目
允许偏差(㎜)
实测值
2
受力钢筋顺长度方向净尺寸
±10
-10
+10
-6
+7
-5
-4
-3
+8
+6

3
箍筋内净尺寸
±5
-4
+4
-3
+5
+5
-5

施工单位检查评定结果
主控项目质量合格；一般项目质量合格，允许偏差符合规范要求。

项目专业质量检查员： 年 月 日
（建设）单位验收结论
工程师：
（建设单位项目专业技术负责人） 年 月 日

钢筋焊接 检验批质量验收记录表
工程名称

验收部位
跨港桥D0-1号桩钢筋笼钢筋焊接
分项工程名称
钢筋笼制作及安装
施工班组长

施工单位

施工员

施工执行标准名称及编号
公路桥梁施工技术规范JTJ041-2000
项目经理

主
控
项
目
质量验收规范规定检查项目及验收标准
施工单位检查评定记录
（建设）
单位验收记录
1
钢筋、焊条品种、牌号、规格和技术性能必须符合国家现行标准规定和设计要求。
全数检查产品合格证和出厂检验报告合格

2
当钢筋出现脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。
无发现
3
钢筋焊接接头质量应符合国家现行标准《钢筋焊接及验收规程》JGJ18规定和设计要求。
观察、用钢尺量、检查接头性能检验报告合格
一
般
项
目
1
钢筋焊接接头表面不得有夹渣、焊瘤。
全数观察合格
实测项目
允许偏差(㎜)
实测值
1
焊缝余高
+5
+2
-2
+1
-2
+3
+4
-5
+4
-3
+2
2
焊接骨架长度
+10
-3
+4
-10
+9
-8

施工单位检查评定结果
主控项目质量合格；一般项目质量合格，允许偏差符合规范要求。

项目专业质量检查员： 年 月 日
（建设）单位验收结论
工程师：
（建设单位项目专业技术负责人） 年 月 日

钢筋安装 检验批质量验收记录表
工程名称

验收部位
跨港桥D0-1号桩钢筋笼安装
分项工程名称
钢筋笼制作及安装
施工班组长

施工单位

施工员

施工执行标准名称及编号
公路桥梁施工技术规范JTJ041-2000
项目经理

主
控
项
目
质量验收规范规定检查项目及验收标准
施工单位检查评定记录
（建设）
单位验收记录
1
受力钢筋连接必须符合设计要求。
全数检查符合设计要求

2
钢筋接头位置、同一截面接头数量、搭接长度应符合设计和第6.3.2和第6.3.5规范要求。
全数检查合格
3
钢筋机械连接接头质量符合国家现行标准《钢筋机械连接通用技术规程》JGJ108。
外观质量全数检查合格，力学性能检验合格
4
钢筋安装时，其品种、规格、数量、形状，必须符合设计要求。
全数检查合格
一
般
项
目
实测项目
允许偏差(㎜)
实测值
1
受力钢筋间距
±20
-8
+16
-13

2
箍筋、横向水平筋、螺旋筋间距
±10
+6
-10
+6
-7
+6
+5
+5
-3
-5
+8
3
钢筋骨架尺寸
±5
+3
-4
+2

4
钢筋保护层厚度
±5
+5
+3
+3
-5
-4
+1
-1
+6
+2
-4
施工单位检查评定结果
主控项目质量合格；一般项目允许偏差符合规范要求。

项目专业质量检查员： 年 月 日
（建设）单位验收结论
工程师：
（建设单位项目专业技术负责人） 年 月 日

机械连接 检验批质量验收记录表
工程名称

验收部位
跨港桥D0-1号桩钢筋笼安装
分项工程名称
钢筋笼制作及安装
施工班组长

施工单位

施工员

施工执行标准名称及编号
公路桥梁施工技术规范JTJ041-2000
项目经理

主
控
项
目
质量验收规范规定检查项目及验收标准
施工单位检查评定记录
（建设）
单位验收记录
1
钢筋机械连接接头质量符合国家现行标准《钢筋机械连接通用技术规程》JGJ108。
外观质量全数检查合格，力学性能检验合格

一
般
项
目
实测项目
允许偏差(㎜)
实测值
1
受力钢筋顺长度方向全长
+10
+9
-8
+7
+6
-6
+5
-7
-4
+5
+6
2
套筒尺寸偏差
+0.5
+0.3
-0.2
-0.1
+0.5

施工单位检查评定结果
主控项目质量合格。

项目专业质量检查员： 年 月 日
（建设）单位验收结论
工程师：
（建设单位项目专业技术负责人） 年 月 日

灌注桩灌注 报验申请表
工程名称： 编号：D0-1
致：恒申合纤科技有限公司
我单位已完成了 跨港桥D0-1号桩灌注 工作，现报上该工程报验申请表，请予以审查和验收。
附件：1、隐蔽工程检查验收记录
2、检验批质量验收记录表
3、钻孔桩水下混凝土灌注记录

承包单位（章）
项目经理
日 期

审查意见：

项目机构
工程师
日 期

质检表4
隐蔽工程检查验收记录

年 月 日
工程名称

施工单位

隐检项目
灌注
隐检范围
跨港桥D0-1号桩灌注
检 查 情 况
隐 检 内 容 及
灌注桩采用C30水下混凝土灌注，灌注过程中钢筋安装位置准确，无有发生异常情况。抗压试块留置3组。
验 收 意 见

处 理 意 见
复查人： 年 月 日
建设单位
施工项目技术负责人
质检员

灌注桩灌注 检验批质量验收记录表
工程名称

验收部位
跨港桥D0-1号桩灌注
分项工程名称
灌注桩灌注
施工班组长

施工单位

施工员

施工执行标准名称及编号
公路桥梁施工技术规范JTJ041-2000
项目经理

主
控
项
目
质量验收规范规定检查项目及验收标准
施工单位检查评定记录
（建设）
单位验收记录
1
混凝土抗压强度应符合设计要求。
抗压试块留置3组

2
水泥进场除全数检验合格证和出厂检验报告外，应对其强度、细度、安定性和凝固时间抽样复检。
检查商品混凝土水泥符合要求
3
混凝土外加剂全数检验合格证和出厂检验报告外，应对其减水率、凝结时间差、抗压强度比抽样检验。
检查商品混凝土外加剂符合要求
4
混凝土配合比设计应符合规范规定。
检查商品混凝土配合比符合要求
一
般
项
目
1
钢筋笼制作和安装质量检验符合规范要求。钢筋笼底端高程≤±50。
检查合格
实测项目
允许偏差(㎜)
实测值
1
钢筋保护层厚度
+5
+4
-3
-2
+2
-1

施工单位检查评定结果
主控项目质量合格；一般项目允许偏差符合规范要求。

项目专业质量检查员： 年 月 日
（建设）单位验收结论
工程师：
（建设单位项目专业技术负责人） 年 月 日

施记表10
钻孔桩水下混凝土灌注记录
日期： 年 月 日
工程名称

施工单位

墩台编号
D0#
桩编号
1号桩
桩设计直径(m)
1.4
设计桩底标高(m)
-53
灌注前孔底标高(m)
-53.08
护筒顶标高(m)
2.333
钢筋骨架底标高(m)
-52.7
计算混凝土方量(m3)
83.207
混凝土强度等级
C30水下
水 品种
泥 等级
万年青P.O 42.5
坍落度(mm)
180±30
时 间
护筒顶至混凝土面深度(m)
护筒顶到导管下口深度(m)
导管拆除数量
实灌混凝土数量
钢筋位置情况、孔内情况、停灌原因、停灌时间、事故原因和处理情况等重要记事。
节数
长度(m)
本次数量(m3)
累计数量(m3)
21:45
55
55
0
0
0
0
充盈系数1.14，灌注过程连续，无异常情况
4
10
23.5
23.5
22:20
40
45

5
12.5
18.36
41.86
22:50
28
32.5

6
15
22.95
64.81
23:10
13
17.5

3
7.5
11.7
76.51
23:25
5
10

3
7.5
7
83.51
23:40
0.5
2.5

施工项目技术负责人： 工序负责人： 记录：

商品砼材料报审表
工程名称： 编号：D0-1
致：恒申合纤科技有限公司

我方于2011年6月2日 进场商品砼如下（见附表）。现将质量证明文件及自检结果报上，拟用于下述部位：
跨港桥D0-1号桩 ，请予以审核。

附件：1、质量证明文件

承包单位（章）
项目经理
日 期

审查意见：

经检查上述工程材料，符合/不符合设计文件和规范要求，准许/不准许进场，同意/不同意使用拟定部位。

项目机构
工程师
日 期

混凝土浇捣令
施工单位： 编号：D0-1
工程名称

合同编号

浇捣部位
D0-1号桩
设计要求
C30（水下）
浇捣量
83.207m3
计划浇捣时间
2011 年6月2日
以下内容是否已通过验收（通过项目请填验收人姓名）
1
钢筋

3
预埋件

2
模板

4
其它

以下材料进场数量、质量能否满足本次浇捣要求
1
砂
使用河砂，满足要求
3
水泥
使用万年青P.O 42.5水泥，满足要求
2
石子
使用碎石，满足要求
4
外加剂
使用2级粉煤灰和DP-HPWR高效减水剂，满足要求
砼
配
合
比
报告编号：P2011774
每盘各种材料用量
质量比：
水:水泥:砂:石子:外加剂:掺合料
0.55 : 1 : 2.11: 2.98 : 0.021 : 0.22
水灰比：0.45
坍落度：180+30mm
外加剂掺量：75.34㎏
水
水泥
砂
石子
外加剂
掺合料
192㎏
350㎏
738㎏
1043㎏
7.5㎏
78㎏
施工单位负责人

施工员

浇捣班组长

单位查验意见：

□ 符合 □ 完整 □ 同意
经查所报工序 设计及规范要求，报验手续 ， 浇捣砼。
□ 不符合 □ 不完整 □ 不同意

项目机构
工程师
日 期
本表由施工单位填报，一式三份，建设单位、施工单位、业主各一份。
浇捣要求：1、浇捣前模板清理干净、浇水湿润。
2、后台主量机具校核，保证计量准确。
3、施工缝处浇水湿润，按要求接桨。
4、严格控制水灰比，按要求配料，振捣密实等。
