地标性超高层案例分析.ppt

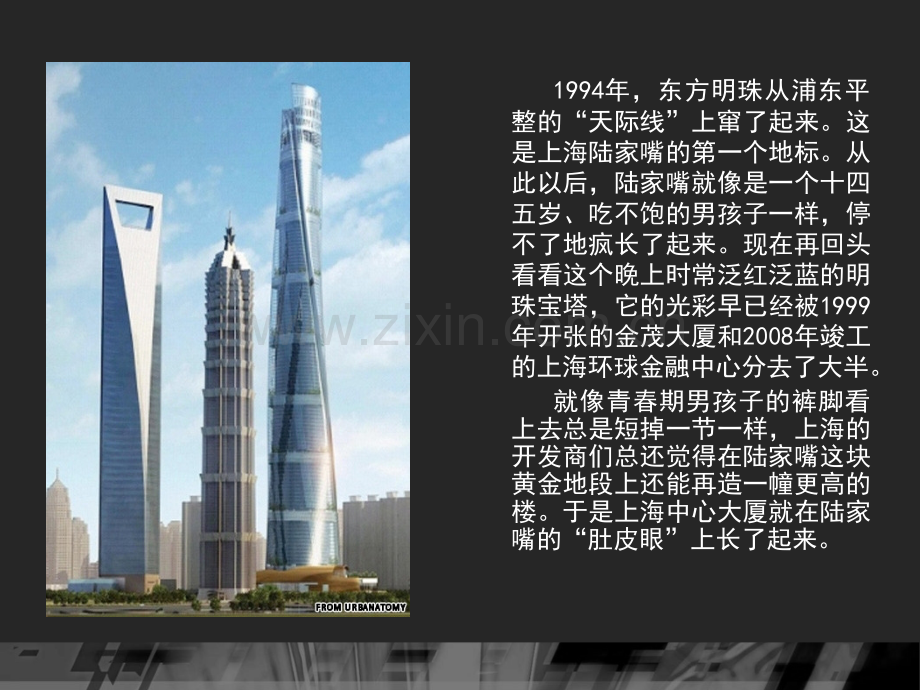

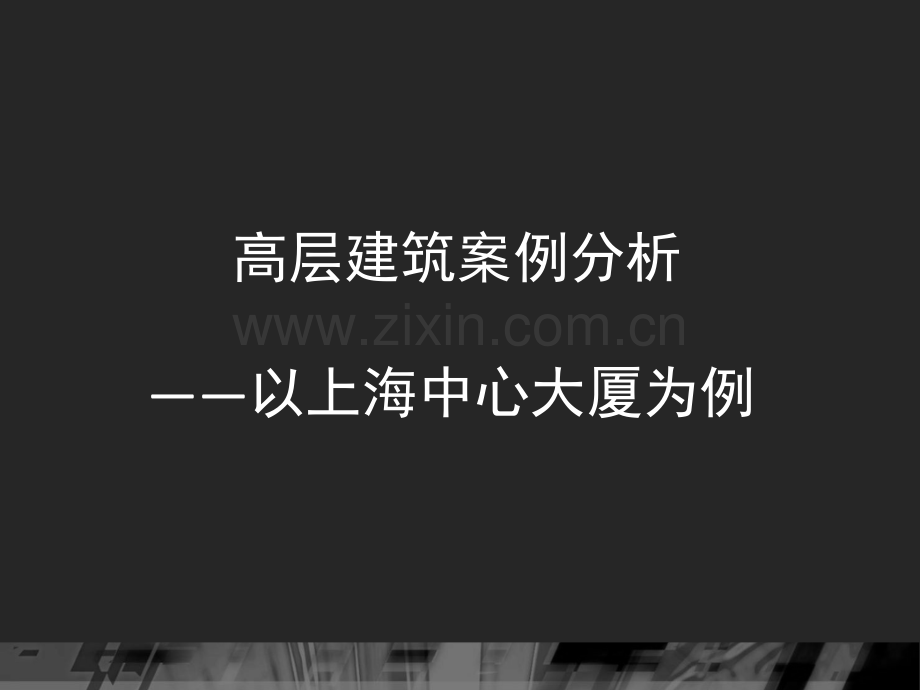

高层建筑案例分析以上海中心大厦为例 1994年，东方明珠从浦东平整的“天际线”上窜了起来。这是上海陆家嘴的第一个地标。从此以后，陆家嘴就像是一个十四五岁、吃不饱的男孩子一样，停不了地疯长了起来。现在再回头看看这个晚上时常泛红泛蓝的明珠宝塔，它的光彩早已经被1999年开张的金茂大厦和2008年竣工的上海环球金融中心分去了大半。就像青春期男孩子的裤脚看上去总是短掉一节一样，上海的开发商们总还觉得在陆家嘴这块黄金地段上还能再造一幢更高的楼。于是上海中心大厦就在陆家嘴的“肚皮眼”上长了起来。1 1大厦基本信息大厦基本信息2 2大厦功能、平立面分析大厦功能、平立面分析3 3大厦外形设计分析大厦外形设计分析4 4浅谈绿色建筑标准在上海中心大厦的应用与技术浅谈绿色建筑标准在上海中心大厦的应用与技术策略策略5 5总结总结大厦基本介绍建设地点：陆家嘴金融中心区Z3-2地块占地面积；2.03万平方米 建筑高度：632米 建筑层数：127层 建成后将为上海最高建筑大厦平、立面分析 大厦外形设计分析在经过多番投标及筛选后，上海中心的建筑设计方案最终被确定为“龙型”方案，该方案由美国Gensler建筑设计事务所提供。从外观上看，“上海中心”像一条盘旋上升的巨龙，“龙尾”在大厦顶部盘旋上翘，580米的“身高”将成为上海新高度。方案的敲定陆家嘴集团曾安排该项目进行过三次招标，其中一次招标吸引了美国SOM建筑设计事务所（英语：Skidmore,Owings and Merrill）、美国KPF建筑师事务所（英语：Kohn Pedersen Fox）及上海现代建筑设计集团等多家国内外设计单位提交设计方案。于最后一次招标，两个设计方案获得入围资格，分别为美国Gensler建筑设计事务所（英语：Gensler）的“龙型”方案及英国福斯特建筑事务所（英语：Foster&Partners）“尖顶型”方案。经过评选，“龙型”方案中标，大厦细部深化设计将以“龙型”方案作为蓝本大厦造型来源-中国传统的图案-龙与金茂大厦、环球金融中心的造型对比“上海中心上海中心”建筑外观呈螺建筑外观呈螺旋式上升，建筑表面的开口旋式上升，建筑表面的开口由底部旋转贯穿至顶部，与由底部旋转贯穿至顶部，与金茂大厦经典隽永的塔形和金茂大厦经典隽永的塔形和环球金融中心简洁明快的立环球金融中心简洁明快的立体造型形成鲜明对比。从天体造型形成鲜明对比。从天空向下俯瞰，空向下俯瞰，“上海中心上海中心”非对称的顶部卷折状造型，非对称的顶部卷折状造型，与金茂的点状和环球金融中与金茂的点状和环球金融中心的线状顶部遥相辉应，将心的线状顶部遥相辉应，将进一步丰富上海的城市天际进一步丰富上海的城市天际线。线。浅谈绿色建筑标准在上海中心大厦的应用与技术策略真正的“绿色”摩天楼上海中心大厦采用了多项最新的绿色环保技术，工程将严格按照国家绿色建筑三星认证和美国LEED绿色建筑认证的标准和要求进行建造，将是一座真正的“绿色”摩天楼，同时也是世界上首座同时通过两大体系认证的摩天大楼。上海中心大厦将成为江河幕墙承建工程已获得美国LEED认证的北京清华科技大厦、广州利通广场、阿布扎ROSEWOOD、厦门财富中心、上海世博文化中心等项目之后的又一极具全球影响力“绿色”地标。上海中心大厦实施绿色建筑的技术策略绿色建筑手段绿色建筑手段造型设计造型设计技术原则技术原则技术措施技术措施 造型设计上海中心大厦：上海中心大厦：一个直冲云霄的一个直冲云霄的“热水瓶热水瓶”采访中，斯特拉巴拉把上海中心大厦戏称为“热水瓶”。这和整座大楼的设计有关。装有“双层幕墙系统”的大楼以120度的角度指向天空。这可以帮助它在夏天散热，在冬天隔热。这就和热水瓶的原理差不多。“热水瓶你小时候用过吧？这就是双层幕墙系统的工作原理。”斯特拉巴拉解释道。“对于环境和可持续发展来说，保温性是世界上最重要的事情。在冬天，如果我有办法穿衣服保暖，就不会开暖气了；如果我在家的时候，可以脱掉衬衫穿T恤，就不会把空调温度调到太低。所以如果我能像只是穿衣服或者脱衣服那样来控制大楼温度，我就可以建造一个能源可持续的大楼了。但问题是这套系统成本很大。”内外双层幕墙内外双层幕墙同等面积的不同形状平面围合的建筑物的表面积变化。这种圆润三角形的结构，在照顾造型的前提下，极大的减少了建筑物的表面积，从而减少了与外界的能量交换和能量损失，是一种十分有效的手段。相对于金茂大厦、环球金融中心 的近似正方形的平面布局，这样的布局少了视线和光线死角，不仅可以让办公人员能在更多的角度欣赏大厦周围的美景，而且在冬季阳光可以更多的进入建筑内部，减少了建筑的能耗。技术原则（1）建立建筑和城市环境的友好关系，提高土地资源利用率，营造以人为本、健康高效的高质量微气候环境，室内环境达标率为100%。（2）结合独特的气候环境与建筑本体特征，最大程度地优化建筑节能设计，充分利用可再生能源，合理实现能源梯级利用，提高建筑能源利用效率，综合节能率大于60%。（3）通过减少再生资源使用量、减少排放量等设计优化，有效利用建筑雨污水资源，提高水资源利用率，实现非传统水源利用率中办公商场不低于40%、宾馆不低于25%。（4）本着因地制宜、本土材料使用最大化和绿色建材最优化的思路，提高3R建材利用率，可再循环材料利用率超过10%。（5）加强工程施工的科学管理和技术创新，最大限度地减少资源浪费，减少施工对环境的负面影响，实现绿色施工。（6）设置能源和环境信息综合监管平台，提高运营管理和物业管理智能化的水平，最终实现建筑节能减排目标。技术措施分布式能源的利用技术。变风量空气调节技术。热回收利用技术。地源热泵技术。涡轮式风力发电技术。雨水收集处理和回用技术。绿色施工技术热回收利用技术大楼在运营过程中，酒店、办公等会产生大量的热空气特别是上海中心大厦有24 个直接对外营业的大空间的空中花园，在夏季会集聚温度较高的热空气因此，热回收利用技术就是将这部分的热空气进行回收，采用热泵型热水加热器，为酒店提供生产生活热水。上海中心大厦设计成空气水热泵系统，采用带ECM电机的风机盘管机组。涡轮式风力发电技术垂直风力发电机据悉，在大楼最高区域的几层内，已经规划设计了一个巨大的“王冠”。“王冠”内有一个精致的雨水收集利用系统和台垂直风力发电机，计划每年为大厦提供万千瓦时的绿色电力。风力发电具有如下的优越性：一是风力发电是一种干净的自然能源二是风电技术日趋成熟，是一种安全可靠的能源；三是风力发电的经济性日益提高，其发电成本已接近煤电，低于油电与核电；四是风力发电建设工期短，单台机组安装仅需几周结语通过上述多项绿色建筑技术的实施，从理论上计算，上海中心大厦每年可以节约能源成本1 930 万元人民币，成本节约率可以达到25%左右。其中，中央机组占36%，空调通风系统占33%，灯光控制占24%，外围护系统占7%，节能成果相当可观。总结上海中心大厦：是中国的新高度，上海的新地标；巨龙的腾飞不仅是雄厚经济实力的展现；绿色高层的实现将是中国，乃至整个世界的先驱。愿这样一个造型独特、技术创新的摩天大楼，能真正谱写中国“绿色节能建筑”的新篇章。
