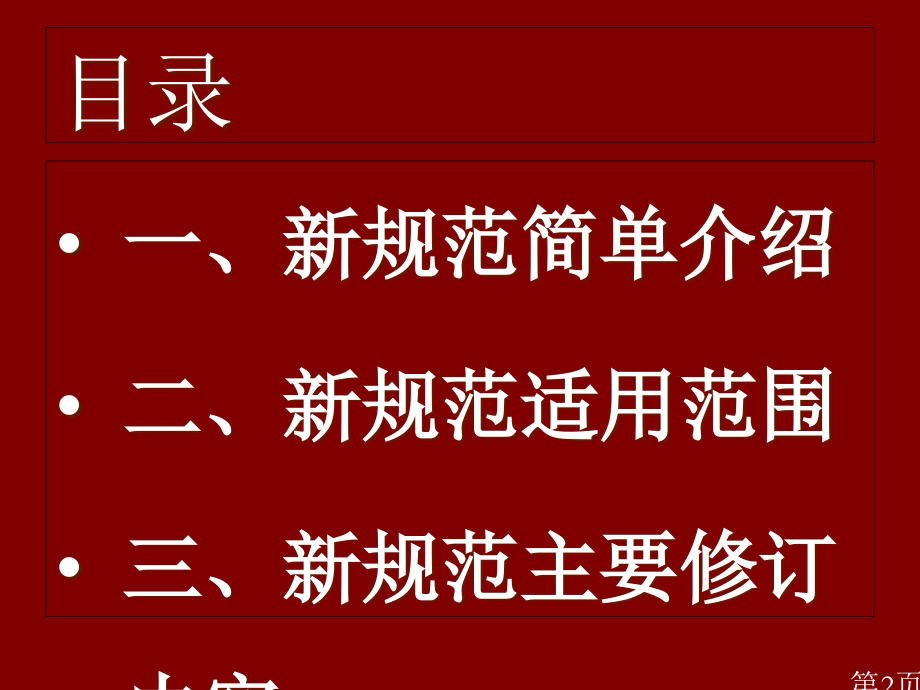

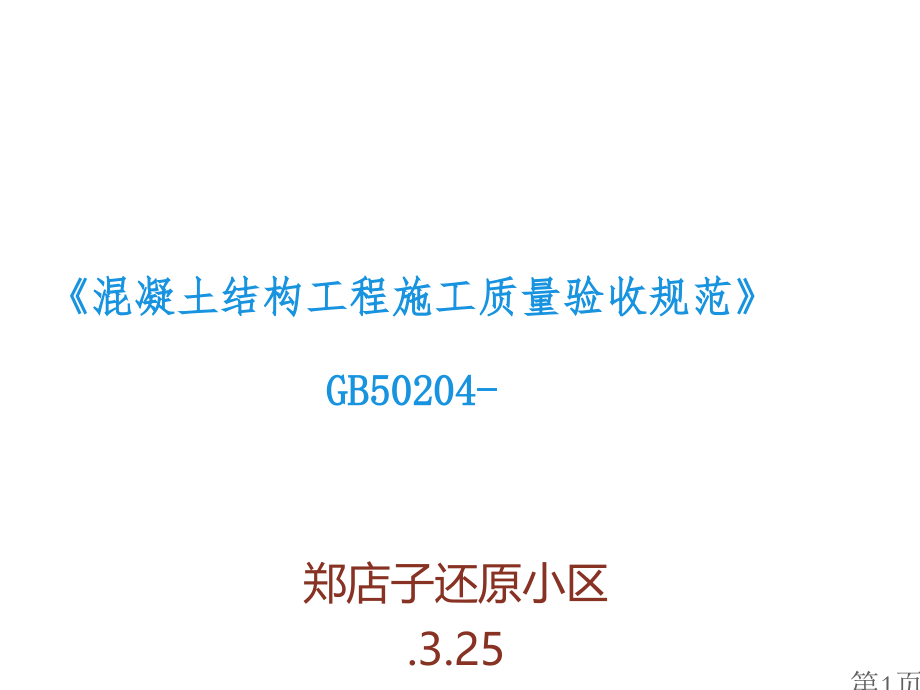

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,混凝土结构工程施工质量验收规范,GB50204-,郑店子还原小区,.3.25,第1页,目录,一、新规范简单介绍,二、新规范适用范围,三、新规范主要修订内容,四、新规范修订内容解读,第2页,一、新规范简单介绍,混凝土结构工程施工质量验收规范,GB50204-,依据住房和城镇建设部关于印发,年工程建设标准规范制订、修订计划通知（建标【,】,17,号文）要求，本规范由中国建筑科学研究院会同相关单位经广泛调查研究，认真总结工程实践经验，参考相关国际标准和国外先进标准，并在广泛征求意见基础上修订完成。,第3页,一、新规范简单介绍,本规范共分,10,章、,6,个附录，主要内容是：总则、术语、基本要求、模板分项工程、钢筋分项工程、预应力分项工程、混凝土分项工程、现浇结构分项工程、装配式结构分项工程、混凝土结构子分部工程。主要脉络与上一版【混凝土结构工程施工质量验收规范,GB50204-,（,版）】没有太大区分。,第4页,二、新规范适用范围,1,、混凝土结构工程施工质量验收规范,GB50204-,应与建筑工程施工质量验收统一标准,GB50300-,配套使用，,GB50300,为基础标准，各类验收规范均在本标准框架下制订；,2,、混凝土结构工程施工质量验收规范,GB50204-,一样适合用于轻骨料混凝土结构及特殊混凝土施工质量验收（有特殊要求还应符合对应标准相关要求）；,第5页,二、新规范适用范围,3,、,混凝土结构工程施工质量验收规范,GB50204-,应与,混凝土结构工程施工规范,GB50666-,配套使用，,GB50204,为验收标准，仅对混凝土结构施工结果进行验收和评定，而,GB50666,为结构施工工艺和方法国家标准，是施工质量验收前提。且此次修订更深入弱化了,GB50204,关于施工方面内容，所以，混凝土结构施工应按照,GB50666,实施。,第6页,三、新规范主要修订内容,1,、完善了验收基本要求（与,GB50300-,修订相符，,GB50300-,关于验收相关要求上改动量较大）；,2,、与相关规范进行协调，删除了部分施工过程控制内容（应与相关施工规范混凝土结构工程施工规范,GB50666-,配套使用）；,3,、增加了认证或连续检验合格产品检验批容量放大要求；,与,GB50204-,（版）相比,第7页,三、新规范主要修订内容,4,、加强了对工具式模板及高大模板验收要求,5,、删除了模板拆除内容（应与相关施工规范混凝土结构工程施工规范,GB50666-,配套使用）；,6,、增加了成型钢筋等钢筋应用新技术验收要求；,7,、,增加了无粘结预应力全封闭防水性能验收要求；,8,、完善了预拌混凝土进场验收要求；,与,GB50204-,（版）相比,第8页,三、新规范主要修订内容,9,、完善了预制构件进场验收要求；,10,、增加了结构位置与尺寸偏差实体检验要求；,11,、结构实体混凝土强度中,增加了回弹,-,取芯法,。,与,GB50204-,（版）相比,第9页,四、新规范修订内容解读,明确检验批、分项、子分部工程验收组织、程序和合格标准（与,GB50300-,中第五章“建筑工程质量验收”与第六章“建筑工程质量验收程序与组织”修订相符）；,说明：建筑工程施工质量验收统一标准,GB50300-,附录,B,“建筑工程分部工程、分项工程划分”中要求：“地基与基础”分部工程将不包含有“混凝土结构”子分部工程，仅“主体结构”分部工程中包含有“混凝土结构”子分部工程。混凝土结构工程施工质量验收规范,GB50204-,作出对应要求，对于老一版规范要求“地基与基础”分部工程中“混凝土结构”子分部工程参考本规范执行。,1,、完善了验收基本要求（新规范第,3,章）,第10页,四、新规范修订内容解读,建筑工程质量验收程序和组织,1,、完善了验收基本要求（新规范第,3,章）,验收阶段,组织人,参加人,检验批,专业监理工程师,施工单位项目专业质量检测员、专业工长,分项工程,专业监理工程师,施工单位项目专业技术责任人,分部工程,普通分部工程,总监理工程师,施工单位项目责任人和项目技术责任人,地基与基础,施工单位项目责任人和项目技术责任人,施工单位技术、质量部门责任人,勘察单位项目责任人,设计单位项目责任人,主体、节能,施工单位项目责任人和项目技术责任人,施工单位技术、质量部门责任人,设计单位项目责任人,第11页,四、新规范修订内容解读,建筑工程质量验收程序和组织,1,、完善了验收基本要求（新规范第,3,章）,验收阶段,组织人,参加人,单位工程预验收,总监理工程师,各专业监理工程师,施工单位相关人员,单位工程验收,建设单位项目责任人,监理单位项目责任人,施工单位项目责任人,设计单位项目责任人,勘察单位项目责任人,第12页,四、新规范修订内容解读,不合格检验批处理应符合以下要求：,材料、构配件、器具及半成品检验批不合格时不得使用；,混凝土浇筑前施工质量不符合检验批，应返工、返修，并应重新验收。,2,、要求了不合格检验批处理要求（,3.0.7,）,第13页,四、新规范修订内容解读,满足以下条件之一时，材料进场验收时检验批容量可按本规范相关要求扩大：,1,取得认证产品；,2,起源稳定且连续三次批次抽烟检验均一次性检验合格。,当上述两个条件都满足时，检验批容量只扩大一次。当扩大批后检验出现一次不合格情况时，应按扩大前检验批容量重新验收，并不得再次扩大检验批容量。,3,、增加了认证或连续检验合格产品检验批容量放大要求（新规范,3.0.8,）,第14页,四、新规范修订内容解读,说明：产品认证是第三方就产品满足要求要求给予书面确保活动，其中第三方为取得政府同意而且有评定能力认证机构,检验批容量最多只能放大一次，当产品检验批经放大后，若出现不合格情况，则应再次从严验收，及产品检验批恢复到放大前容量，而且后续不得再进行放大；,3,、增加了认证或连续检验合格产品检验批容量放大要求（新规范,3.0.8,）,第15页,四、新规范修订内容解读,同一厂家生产同批材料、构配件，用于同期施工且属于同一工程项目标多个单位工程时，可合并进行进场验收。,说明：允许多个单位工程材料检验批合并验收，与,GB50300-,中第三章,3.0.4,中第,1,条“同一项目中由相同施工单位施工多个单位工程，使用同一生产厂家同品种、同规格、同批次材料、构配件、设备”；第,2,条“同一施工单位在现场加工成品、半成品、构配件用于同一项目标多个单位工程”，可按相关专业验收规范要求调整抽样复验、试验数量相关条文相符,4,、增加了材料进场所并验收要求（新规范,3.0.9,）,第16页,四、新规范修订内容解读,模板及支架用材料技术指标应符合国家现行标准和施工方案要求。,检验数量：同一检验批内，模板及支架材料外观、规格和尺寸抽样检验数量已符合下表（新规范,3.0.6,）要求，并应符合国家现行相关标准要求。,检验方法：检验质量证实文件，观察检验，用钢尺和卡尺量测。,5,、强化模板材料进场验收要求（新规范,4.2.1,）,第17页,四、新规范修订内容解读,检验批最小抽样数量,5,、强化模板材料进场验收要求（新规范,4.2.1,）,检验批容量,最小抽样数量,检验批容量,最小抽样数量,28,2,151280,13,915,2,281500,20,1625,3,5011200,32,2650,5,12013200,50,5190,5,320010000,80,91150,8,第18页,四、新规范修订内容解读,模板工程应编制施工方案。滑模、爬模等工具式模板工程及高大模板工程施工方案，应进行技术论证。,说明：此条要求与政府相关管理条例：【关于印发危险性较大分部分项工程安全管理方法通知】建质,87,号要求，要求高大模板工程应进行教授论证相关要求略有差异，建质,87,号要求为对安全性进行论证，本要求为对方案实施性、技术性进行论证。,6,、加强了对工具式模板及高大模板验收要求（新规范,4.1.1,）,第19页,四、新规范修订内容解读,删除了模板拆除内容，应与相关施工规范混凝土结构工程施工规范,GB50666-,配套使用；,说明：混凝土结构工程施工质量验收规范,GB50204,经过屡次修订之后，逐步删除了以前关于混凝土结构施工过程控制内容，仅包含对施工结果质量标准和验收，为填补混凝土结构施工过程控制要求，公布了国家标准混凝土结构工程施工规范,GB50666-,。,7,、增加了与相关规范进行协调，删除了部分施工过程控制内容,第20页,四、新规范修订内容解读,现浇结构模板安装允许偏差及检验方法,8,、调整了层高垂直度等现浇混凝土模板安装允许偏差限值,项目,允许偏差（,mm,）,检验方法,轴线位置,5,尺量检验,底模上表面标高,5,水准仪或拉线、尺量检验,截,面内部尺寸,基础,10,尺量检验,柱、墙、梁,5,（,+4,，,-5,）,尺量检验,楼梯相邻踏步高差,5,尺量检验,层高垂直度,5m,8,（,6,）,经纬仪或吊线、尺量检验,5m,10,（,8,）,经纬仪或吊线、尺量检验,相邻两板表面高低差,2,尺量检验,表面平整度,5,2m靠尺和塞尺检验,第21页,四、新规范修订内容解读,成型钢筋进场时，应抽取试件作屈服强度、抗压强度、伸长率和重量偏差检验，检验结果应符合相关标准要求。,对由热轧钢筋制成成型钢筋，可按以下要求降低进场检验项目,当有施工方或监理方代表驻厂监督加工过程，并提供原材钢筋力学性能检验汇报时，可仅进行重量偏差检验；,对采取专业化加工模式，并提供原材钢筋力学性能检验汇报时，可仅进行重量偏差检验；此时对同一工程、同一类型、同一原材钢筋起源、同一组生产设备生产成型钢筋，连续三次进场检验均一次合格时其检验容量可扩大一倍。,9,、增加了成型钢筋等钢筋应用新技术验收要求（新规范,5.2.2,）,第22页,四、新规范修订内容解读,检验数量：同一工程、同一类型、同一原材起源、同一组生产设备生产成型钢筋，检验批量不应大于,30t,。每批抽取,3,个试件进行重量偏差检验，再取其中,2,个试件进行拉伸屈服强度、抗拉强度、伸长率检验。,检验方法：检验质量证实文件和抽样复验汇报,9,、增加了成型钢筋等钢筋应用新技术验收要求（新规范,5.2.2,）,第23页,四、新规范修订内容解读,说明：,1,成型钢筋类型包含箍筋、纵筋、焊接网、钢筋笼等；,2,对冷轧钢筋 组成成型钢筋，应抽取试件作屈服强度、抗压强度、伸长率和重量偏差检验；,3,成型钢筋一样适用检验批容量扩大相关要求；,4,当每车进场成型钢筋包含不一样类型时，可将多车同类型钢筋合并为一个检验批进行验收；对不一样时间进场同批成型钢筋，当钢筋加工全部钢筋为统一企业生产时，可按一次进场成型钢筋验收。,9,、增加了成型钢筋等钢筋应用新技术验收要求（新规范,5.2.2,）,第24页,项 目,允许偏差（mm）,检验方法,绑扎钢筋网,长、宽,10,尺量检验,网眼尺寸,20,钢尺量连续三档，取偏差绝对值最大处,绑扎钢筋骨架,长,10,尺量检验,宽、高,5,尺量检验,纵向受力钢筋,锚固长度,负偏差小于20,尺量检验,间距,10,钢尺量两端，中间各一点，,取偏差绝对值最大处,排距,5,纵向受力钢筋及,箍筋混凝土保护,层厚度,基础,10,尺量检验,其它,5,尺量检验,绑扎箍筋、横向钢筋间距,20,钢尺量连续三档，取偏差,绝对值最大处,钢筋弯起点位置,20,尺量检验,预埋件,中心线位置,5,尺量检验,水平高差,+3,0,钢尺和塞尺检验,钢筋安装允许偏差和检验方法,表中梁类、板类构件上部纵向受力钢筋保护层厚度合格点率应到达,90%,及以上，且不得超出表中数值,1.5,倍尺寸偏差。对于其它部位，表中所列保护层厚度允许偏差合格点率,80%,及以上,。,第25页,四、新规范修订内容解读,处于三,a,、三,b,类环境条件下无粘结预应力筋用锚具系统，应按现行行业标准无粘结预应力混凝土结构技术规程,JGJ92,相关要求检验其防水性能，检验结果应符合该标准要求。,检验数量：同一品种、同一规格锚具系统为一批，每批抽取,3,套。,检验方法：检验质量证实文件和抽样检验汇报,10,、增加了无粘结预应力筋全封闭防水性能验收要求（新规范,6.2.4,）,第26页,四、新规范修订内容解读,说明：本条为参考美国相关要求，要求对全封闭体系进行不透水试验，要求安装后张拉端、固定端及中间连接部位在大于,10kPa,净水压下，保持,24h,不透水。当用于游泳池，水箱等结构时，可依据设计提出更高静水压力要求；,因为锚具全封闭性能由锚具系统中各组件共同作用决定，其性能在系统组件相同情况下能够确保，故对同一品种、同一规格锚具系统仅抽取,3,套进行检验。,10,、增加了无粘结预应力筋全封闭防水性能验收要求（新规范,6.2.4,）,第27页,四、新规范修订内容解读,大批量、连续生产统一配合比混凝土，混凝土制备生产方应提供基本性能试验汇报。,说明：生产方应提供基本性能试验汇报有：稠度、凝结时间、坍落度经时损失、泌水、表观密度等基本性能，设计有要求时，还应提供其它基本性能。,大批量、连续生产普通指生产量为,m,以上。,11,、增加了大批量、连续生产混凝土基本性能试验汇报要求（新规范,7.1.5,）,第28页,四、新规范修订内容解读,说明：混凝土原材料及配合比质量问题全部移交搅拌站，施工单位在混凝土进场时检测质量证实文件即可。预拌混凝土质量证实文件主要包含混凝土配合比通知单、混凝土质量合格证、强度检验汇报、混凝土运输单以及协议要求其它资料。,预拌混凝土所用水泥、骨料、外加剂、矿物参合料等均应参考本规范相关要求进行检验，并应符合相关标准和设计技术要求，其检验汇报在预拌混凝土进场时可不提供，但应在生产企业存档保留，方便需要时查阅使用。,12,、删除了对预拌混凝土配合比要求（老规范,7.3,）,第29页,四、新规范修订内容解读,说明：老规范,7.4,“混凝土施工”深入划分为,7.3,“混凝土拌合物”和,7.4,“混凝土施工”,13,、修订并完善了混凝土施工验收要求,第30页,四、新规范修订内容解读,混凝土拌合物不应有沁水和分层离析。,检验数量：全数检验,检验方法：观察目测,说明：混凝土拌合物发生沁水和分层离析，将对混凝土和易性和匀质性产生影响，并影响硬化后强度和表面起粉等。,14,、对混凝土拌合物验收时沁水率提出了新要求（新规范,7.3.2,）,第31页,四、新规范修订内容解读,对已出现严重缺点，应由施工单位提出技术处理方案，并经监理单位认可后进行处理；对裂缝、连接部位出现严重缺点及其它影响结构安全严重缺点，技术处理方案尚应经设计单位认可。对经处理部位，应重新检验验收。,说明：,1,、“影响结构安全严重缺点”为：下表中裂缝、连接部位全部严重缺点，也包含漏筋、蜂窝、空洞、夹渣、疏松、外形、外表等严重缺点中可能影响结构安全部位。,2,、混凝土结构工程施工规范,GB50666-,第,8.9.4,条，对混凝土结构外观严重缺点修复作出了要求。,15,、加严了现浇结构外观质量严重缺点处理要求（新规范,8.2.1,）,第32页,四、新规范修订内容解读,混凝土外观质量缺点,15,、加严了现浇结构外观质量严重缺点处理要求（新规范,8.2.1,）,名称,现象,严重缺点,普通缺点,露筋,构件内钢筋未被混凝土包裹而外露,纵向受力钢筋有露筋,其它钢筋有少许露筋,蜂窝,混凝土表面缺乏水泥砂浆而形成石子外露,构件主要受力部位有蜂窝,其它部位有少许蜂窝,空洞,混凝土中孔穴深度和长度均超出保护层厚度,构件主要受力部位有孔洞,其它部位有少许孔洞,夹渣,混凝土中夹有杂物且深度超出保护层厚度,构件主要受力部位有夹渣,其它部位有少许夹渣,疏松,混凝土中局部不密实,构件主要受力部位有疏松,其它部位有少许疏松,第33页,四、新规范修订内容解读,混凝土外观质量缺点,15,、加严了现浇结构外观质量严重缺点处理要求（新规范,8.2.1,）,名称,现象,严重缺点,普通缺点,裂缝,裂缝从混凝土表面延伸至混凝土内部,构件主要受力部位有影响结构性能或使用功效裂缝,其它部位有少许不影响结构性能或使用功效裂缝,连接部位缺点,构件连接处混凝土有缺点及连接钢筋、连接件松动,连接部位有影响结构传力性能缺点,连接部位有基本不影响结构传力性能缺点,外形缺点,缺棱掉角、棱角不直、翘曲不平、飞边凸肋等,清水混凝土构件有影响使用功效或装饰效果外形缺点,其它混凝土构件有不影响使用功效外形缺点,外表缺点,构件表面麻面、掉皮、起砂、沾污等,含有主要装饰效果清水混凝土构件有外表缺点,其它混凝土构件有不影响使用功效外表缺点,第34页,四、新规范修订内容解读,1,、现浇结构和混凝土拆模后位置及尺寸应符合下表要求（新规范,8.3.2,）,现浇结构位置和尺寸允许偏差及检验方法,16,、修订完善了现浇结构及混凝土设备尺寸偏差和检验方法（增加了部分内容）,项目,允许偏差（,mm,）,检验方法,轴线位置,整体基础,15,经纬仪及尺量检验,独立基础,10,经纬仪及尺量检验,柱、墙、梁,8,（剪力墙：,5,）,尺量检验,截面尺寸,整体基础,+15,，,-10,（,+8,，,-5,）,尺量检验,独立基础,+12,，,-5,（,+8,，,-5,）,尺量检验,梁、柱,+12,，,-5,（,+8,，,-5,）,尺量检验,板、墙,+10,，,-5,（,+8,，,-5,）,尺量检验,楼梯相邻踏步高差,6,（老版无）,尺量检验,第35页,四、新规范修订内容解读,现浇结构位置和尺寸允许偏差及检验方法,16,、修订完善了现浇结构及混凝土设备尺寸偏差和检验方法（增加了部分内容）,项目,允许偏差（,mm,）,检验方法,电梯井洞,中心位置,10,尺量检验,长、宽尺寸,+25,，,0,尺量检验,表面平整度,8,2m靠尺及塞尺检验,预埋件中心位置,预埋板,10,尺量检验,预埋螺栓,5,尺量检验,预埋管,5,尺量检验,其它,10,（老版无）,尺量检验,预留洞、孔中心线位置,15,尺量检验,第36页,四、新规范修订内容解读,2,、现浇设备基础拆模后位置及尺寸偏差应符合下表要求，并应满足工艺和设备要求（新规范,8.3.3,）,现浇设备和尺寸允许偏差及检验方法,16,、修订完善了现浇结构及混凝土设备尺寸偏差和检验方法（增加了部分内容）,项目,允许偏差（,mm,）,检验方法,轴线位置,20,经纬仪及尺量检验,不一样平面标高,0,，,-20,水准仪或拉线、尺量检验,平面外形尺寸,20,尺量检验,凸台上平面外形尺寸,0,，,-20,尺量检验,凹槽尺寸,+20,，,0,尺量检验,平面水平度,每米,5,水平尺，塞尺检验,全长,10,水准仪或拉线、尺量检验,第37页,四、新规范修订内容解读,现浇设备和尺寸允许偏差及检验方法,16,、修订完善了现浇结构及混凝土设备尺寸偏差和检验方法（增加了部分内容）,项目,允许偏差（,mm,）,检验方法,垂直度,每米,5,经纬仪或吊线、尺量检验,全高,10,经纬仪或吊线、尺量检验,预埋地脚螺栓,中心位置,2,尺量检验,顶标高,+20,，,0,水准仪或拉线、尺量检验,中心距,2,尺量检验,垂直度,5,吊线、尺量检验,预埋地脚螺栓孔,中心线位置,10,尺量检验,断面尺寸,+20,，,0,尺量检验,深度,+20,，,0,尺量检验,垂直度,10,吊线、尺量检验,第38页,四、新规范修订内容解读,现浇设备和尺寸允许偏差及检验方法,16,、修订完善了现浇结构及混凝土设备尺寸偏差和检验方法（增加了部分内容）,项目,允许偏差（,mm,）,检验方法,预埋活动地脚螺栓锚板,中心线位置,5,尺量检验,标高,+20,，,0,水准仪或拉线、尺量检验,带槽锚板平整度,5,钢尺、塞尺检验,带螺纹孔锚板平整度,2,钢尺、塞尺检验,第39页,四、新规范修订内容解读,细化了预制构件结构性能检验相关要求；增加了装配式混凝土结构隐蔽工程验收内容；完善了预制构件进场验收要求；完善了预制构件尺寸偏差详细要求；围绕预制构件安装与连接部分进行调整，增了钢筋套筒灌浆连接、焊接、螺栓连接、后浇混凝土整体连接等验收项目要求。,1,、针对工厂化生产预制构件，预应力混凝土预制构件应进行结构性能检验。对大型预应力混凝土受弯构件可只进行抗裂和扰度检验；对生产数量较少预应力混凝土简支受弯构件可不进行结构性能检验。对不做结构性能检验构件，施工和监理单位应作首件构件过程检验和验收。,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第40页,四、新规范修订内容解读,.,2,、在连接点击叠合构件浇筑混凝土之前，应进行隐蔽工程验收，其主要内容应包含：,1,混凝土粗糙面质量，键槽规格、数量、位置；,2,钢筋牌号、规格、数量、位置、间距等；,3,钢筋连接方式、接头位置、接头数量、接头面积百分率等；,4,钢筋锚固方式及锚固长度；,5,预埋件、预埋管线规格、数量、位置。,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第41页,四、新规范修订内容解读,3,、对工厂生产预制构件，进场时应检验其质量证实文件。预制构件质量应符合设计、本规范及国家现行相关标准要求。,当设计或协议有要求时，尚应按要求进行专题检验。,检验数量：全数检验,检验方法：观察。,4,、钢筋采取套筒灌浆连接或浆锚搭接连接时，灌浆应饱满、密实。,检验数量：全数检验。,检验方法：检验灌浆统计。,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第42页,四、新规范修订内容解读,5,、钢筋采取套筒灌浆连接或浆锚搭接连接时，灌浆料强度应满足设计要求。,检验数量：以每层为一检验批；每工作班应制作一组且每层不应少于三组,40mm,40mm,160mm,棱柱体试件，标准养护,28d,后按现行国家标准水泥基灌浆材料应用技术桂发,GB/T50448,要求进行抗压强度试验。,检验方法：检验灌浆料强度试验汇报,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第43页,四、新规范修订内容解读,6,、钢筋采取机械连接时，接头性能和接头质量应符合现行行业标准钢筋机械连接技术规程,JGJ107,相关要求。,检验数量：按现行行业标准钢筋机械连接技术规程,JGJ107,要求确定。,检验方法：检验机械连接接头质量证实文件；检验钢筋机械连接施工统计及平行时间强度试验汇报。,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第44页,四、新规范修订内容解读,7,、预制构件采取焊接、螺栓连接等连接方式时，其材料性能及施工质量验收应符合现行国家标准钢结构工程施工质量验收规范,GB50205,相关要求,检验数量：按现行国家标准钢结构工程施工质量验收规范,GB50205,要求确定。,检验方法：检验施工统计及平行试件强度汇报。,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第45页,四、新规范修订内容解读,8,、装配式结构采取现浇混凝土连接构件时，构件连接处后浇混凝土强度应符合设计要求。,检验数量：混凝土试件留置按现浇混凝土执行,检验方法：检验施工统计及试件强度试验汇报。,17,、整个第,9,章“装配式结构分项工程”内容修改量较大,第46页,四、新规范修订内容解读,1,、增加了回弹,-,取芯检验结构实体混凝土强度新方法（新规范,10.1.2,、附录,D,）：,结构实体混凝土强度应按不一样强度等级分别检验，检验方法宜采取同条件养护试件方法；当未取得同条件杨虎试件强度或同条件养护试件强度检验不符合要求是，可采取回弹,-,取芯法进行检验：,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第47页,四、新规范修订内容解读,附录,D,结构实体混凝土回弹,-,取芯法强度检验,D.0.1,回弹构件选取应符合以下要求。,1,同一强度等级柱、梁、墙及主要部位楼板，选取构件总数量不宜小于本规范表,3.0.6,要求,2,倍且不宜小于,20,个，并应均匀分布；,2,不宜抽取梁高小于,300mm,梁、边长小于,300mm,柱；,3,楼板宜选取悬挑板、厚度大于,200mm,板及板柱结构中楼板。,D.0.2,每个选取构件回弹,5,个测区，楼板构件回弹应在板底进行，其它回弹检测应符合现行行业标准回弹法检测混凝土抗压强度技术规程,JGJ/T23,中对单个构件检测相关要求。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第48页,四、新规范修订内容解读,附录,D,结构实体混凝土回弹,-,取芯法强度检验,说明：回弹区布置，应综合考虑后续取芯对结构安全影响及取芯操作方法等原因，绕开不宜钻样取芯部位和无法钻取芯样部位。,D.0.3,对同一强度等级柱、梁、墙构件，将每个构件最低测区平均回弹值排序，取排序中较低,3,个构件，应在这,3,个构件测区平均回弹值最低部位各钻取,1,个芯样试件。,芯样直径宜为,100mm,，且不宜小于混凝土骨料最大粒径,3,倍；应采取带水冷却装置薄壁空心钻钻取。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第49页,四、新规范修订内容解读,附录,D,结构实体混凝土回弹,-,取芯法强度检验,D.0.4,芯样试件尺寸量测应符合以下要求：,1,用游标卡尺在芯样试件中部相互垂直两个位置测量直径，取其算术平均值作为芯样试件直径，准确至,0.5mm,；,2,用钢板尺量测芯样试件高度，准确至,1mm,；,3,垂直度采取游标量角器测量芯样试件两个端线与轴线夹角，准确至,0.1,；,4,平整度采取钢板尺或紧靠在芯样试件端面上，一面转动钢板尺，一面用塞尺测量钢板尺与芯样试件端面之间缝隙；也能够采取其它专用设备测量。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第50页,四、新规范修订内容解读,附录,D,结构实体混凝土回弹,-,取芯法强度检验,D.0.5,芯样试件试验前进行加工，端部宜采取环氧胶泥或聚合物水泥砂浆补平，也可采取硫磺胶泥修补。加工后尺寸差与外观质量应符合以下要求：,1,芯样试件高度与直径之比实测值不应小于,0.98,，也不应大于,1.02,；,2,沿芯样高度任一直径与其平均值之差不应大于,2mm,；,3,芯样试件端面不平整度在,100mm,长度内不应大于,0.1mm,；,4,芯样试件端面与轴线不垂直度不应大于,1,；,5,芯样不应有裂缝，缺点及钢筋等其它杂物。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第51页,四、新规范修订内容解读,附录,D,结构实体混凝土回弹,-,取芯法强度检验,D.0.6,芯样试件应按现行国家标准普通混凝土力学性能试验方法标准,GB/T50081,中圆柱体试件要求进行抗压强度试验。,D.0.7,对同一强度等级构件，当符合以下条件时，混凝土强度可判为合格；,1,芯样抗压强度算数平均值大于设计要求混凝土强度等级值,88%,；,2,芯样抗压强度最小值大于设计要求混凝土强度等级值,80%,。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第52页,四、新规范修订内容解读,（,2,）增加了结构实体位置和尺寸检验要求（新规范,10.1.4,、附录,F,）,附录,F,结构实体位置与尺寸偏差检验,F.0.1,结构位置与尺寸偏差检验构件选取应符合以下要求：,1,对梁、柱，应抽查构件数量,1%,，且不应少于,3,件；对墙和板，应按有代表性自然间抽查,1%,，且不少于,3,间；对大空间结构，墙可按相邻轴线间高度,5m,左右划分检验面，板可按纵、横轴线划分检验面，抽查,1%,，且平均不少于,3,面；对层高，应抽查总层数,10%,，且不少于,3,层及总层数较小值。,2,构件抽取应均匀分布。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第53页,四、新规范修订内容解读,附录,F,结构实体位置与尺寸偏差检验,F.0.2,对选定构件，检验项目和检验内容应符合下表相关要求，允许偏差及检验方法应符合本规范（新规范表,8.3.2,，较老规范表,8.3.2-1,有变动）相关要求。尺量检测误差不应大于,1mm,。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第54页,四、新规范修订内容解读,附录,F,结构实体位置与尺寸偏差检验,结构实体位置与尺寸偏差检验项目和检验内容,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,项目,检验内容,柱截面尺寸,选取柱较大一边量测柱中部、下部及其它部位共3点取平均值,柱垂直度,选取柱较大一边量测3点取平均值,梁高,量测一侧边跨中及两个距离支座,0.1m,处，共,3,点取平均值,板厚,单向板取跨度方向左右中心线上量测跨中及两个距离支座0.1m处，共3个点取平均值；双向板取短跨方向左右中心线上量测跨中及两个距离支座0.1m处，共3点取平均值；悬挑板取距离支座0.1m距离，沿宽度方向取包含中心位置在内随机3点取平均值。,层高,每层楼板随机抽取,10,个点，量测板顶至上层楼板板底净高和此处楼板厚度，二者相加即为层高量测值，,10,点取平均值,第55页,四、新规范修订内容解读,附录,F,结构实体位置与尺寸偏差检验,F.0.3,板厚、层高检验可采取非破损或局部破损方法，也可采取非破损方法并用局部破损方法进行校准。当采取非破损方法检验时，所使用检测仪器应经过计量检验，检测操作应符合对应规程要求。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第56页,四、新规范修订内容解读,附录,F,结构实体位置与尺寸偏差检验,F.0.4,对本附录要求结构实体位置与尺寸偏差检验项目应分别进行验收。,结构实体位置与尺寸偏差检验合格应符合以下要求：,1,当全部偏差合格率为,80%,及以上时，检验结果应判为合格；,2,当全部偏差合格率小于,80%,但大于,70%,时，可再抽取相同数量构件进行检验；当按两次抽样综累计算合格率为,80%,及以上时，检验结果判为合格。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第57页,四、新规范修订内容解读,附录,F,结构实体位置与尺寸偏差检验,3,、完善了同条件实践强度检验方法（新规范附录,C,，结构实体混凝土同条件养护时间强度检验）,说明：与老一版规范相比，主要表达在混凝土试块检验批划分上。新规范要求，每两组试件取样之间混凝土量不宜大于,m,，这里两组试件指是用于计算两组批量。,18,、第,10,章“混凝土结构子分部工程”和“附录”对以下内容进行了修订,第58页,
