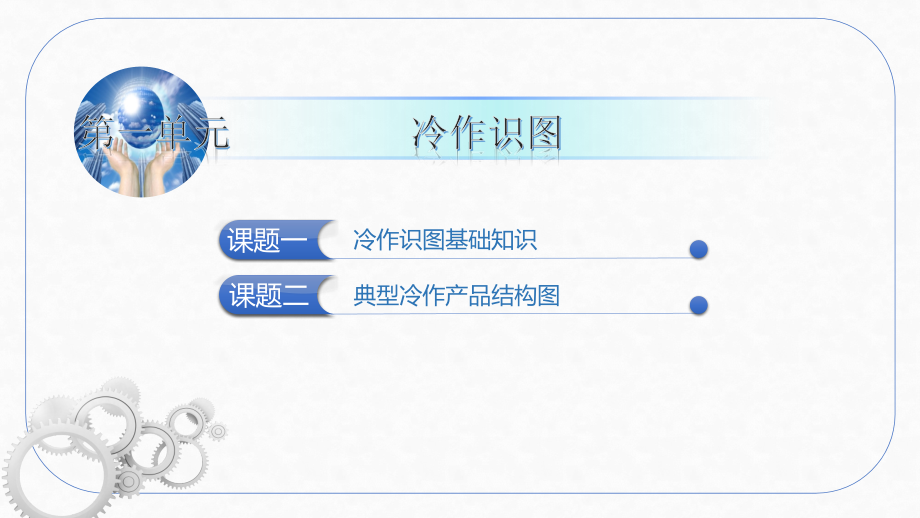

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第一单元,冷作识图,课题一,冷作识图基础知识,课题二,典型冷作产品结构图,课题一,冷作识图基础知识,由于冷作产品加工对象和加工工艺的特殊性，其图样与其他加工方式的图样有所区别。如图所示分别为压力容器总装图和底座部件图。先按部件图制作出各部件，再按总装图将其装配、连接成一个整体，这是冷作图样所表达的主要内容。,子课题1冷作图样的表达方法,压力容器总装图,a）装配图b）实物图,一、冷作图样的特点,1.一般冷作图样由总装图、部件图和零件图等组成，图样较多、较复杂。,2.冷作构件的板厚与构件尺寸相差较大，造成图样上轮廓接合处的线条密集，其细节部分往往很难表达，所以图样中局部放大图、断面图、向视图、省略画法等较多。,3.一般冷作图样上只标注主要的技术尺寸，有些零件的尺寸没有标出，只有通过放样或计算才能确定。,4.在加工较大的结构件时，由于受到毛坯尺寸的限制，需要进行拼接，而图样上通常未予标出（如图a筒体的制作），这就需要按技术要求、受力情况安排拼接焊缝的位置和拼接方式。,5.有些构件图样上接合处的接缝形式、连接方式没有标明，这也需要根据技术要求、加工工艺进行结构处理后确定。,6.冷作图样中相贯线、截交线较多，尤其是在锅炉、压力容器、管路图中更为常见，如图上所示，在装配图上各接管与封头或筒体的接合处均为相贯线。,压力容器底座部件图,二、冷作图样的表达方法,识读冷作图样时，首先应熟悉它的表示特点和基本规定，即表达方法。,1.整体形式,对于图所示较简单的焊件图，可用一张较全面的图样表达焊接构件的形状和详细尺寸，其焊缝可用焊缝符号标出，也可在技术要求中用文字统一说明。,2.分件形式,分件形式图样除了要求有一张表达装配关系的总装图外，还需要附有每一部件的详图。它适用于表达较复杂的部件。,整体形式焊件图,a）装配图b）三维图,一、焊缝符号,焊缝符号可以表示出焊缝的位置、焊缝横截面形状（坡口形状）及坡口尺寸、焊缝表面形状特征、焊缝尺寸或其他要求。,完整的焊缝符号包括基本符号、指引线、补充符号、尺寸符号及数据等。为了简化，在图样上标注焊缝时通常只采用基本符号和指引线，其他内容一般在有关文件（如焊接工艺规程等）中明确。,子课题2焊缝符号与焊接方法代号,1.符号,（1）基本符号,基本符号表示焊缝横截面的基本形式或特征，见表。,基本符号（摘自GB/T 324,2008）,基本符号（摘自GB/T 324,2008）,基本符号（摘自GB/T 324,2008）,基本符号（摘自GB/T 324,2008）,基本符号（摘自GB/T 324,2008）,（2）基本符号的组合,标注双面焊焊缝或接头时，基本符号可以组合使用，见表。,基本符号的组合（摘自GB/T 324,2008）,（3）补充符号,补充符号用来补充说明有关焊缝或接头的某些特征，如表面形状、衬垫、焊缝分布、施焊地点等，见表。,补充符号（摘自GB/T 324,2008）,补充符号（摘自GB/T 324,2008）,2.基本符号和指引线的位置规定,（1）指引线,指引线,1）箭头线。,接头的,“,箭头侧,”,和,“,非箭头侧,”,示例,2）基准线。基准线一般应与图样的底边平行，必要时也可与底边垂直。实线和虚线的位置可根据需要互换。,（2）基本符号与基准线的相对位置,1）基本符号在实线侧时，表示焊缝在接头的箭头侧，如图a所示。,2）基本符号在虚线侧时，表示焊缝在接头的非箭头侧，如图b所示。,3）对称焊缝允许省略虚线，如图c所示。,4）在明确焊缝分布位置的情况下，有些双面焊缝也可省略虚线，如图d所示。,基本符号与基准线的相对位置,a）焊缝在接头的箭头侧b）焊缝在接头的非箭头侧c）对称焊缝d）双面焊缝,3.尺寸及标注,（1）一般要求,常用焊缝尺寸符号（摘自GB/T 324,2008）,常用焊缝尺寸符号（摘自GB/T 324,2008）,（2）标注原则,1）焊缝横截面上的尺寸标注在基本符号的左侧。,2）焊缝长度方向上的尺寸标注在基本符号的右侧。,3）坡口角度、坡口面角度、根部间隙标注在基本符号的上侧或下侧。,4）相同焊缝数量标注在尾部。,5）当尺寸较多不易分辨时，可在数据前面标注相应的尺寸符号。,6）当箭头线方向改变时，上述规则不变。,尺寸标注方法,（3）关于尺寸的其他规定,1）确定焊缝位置的尺寸不在焊缝符号中标注时，应将其标注在图样上。,2）在基本符号的右侧无任何尺寸标注又无其他说明时，意味着焊缝在工件整个长度方向上是连续的。,3）在基本符号的左侧无任何尺寸标注又无其他说明时，意味着对接焊缝应完全焊透。,4）塞焊缝、槽焊缝带有斜边时，应标注其底部的尺寸。,二、焊接方法代号,常用焊接方法代号（摘自GB/T 5185,2005）,课题二,典型冷作产品结构图,冷作识图是相对较复杂的过程。冷作产品的图样一般由总装图和若干零部件图组成，所以识图应先从总装图入手，了解组成总装图的各零部件的概况，明确各零部件的组合形式及相互关系。要了解清楚总装图的技术要求及标题栏、明细栏的内容，为以后产品的制造和组装奠定良好的基础。对零部件图的分析主要是形状、尺寸、材料应清楚、准确，然后才能有的放矢地制定工艺并安排生产。,冷作识图的基本方法如下。,1.图样分析,2.形体分析,3.尺寸分析,4.综合分析,桁架结构识图基本知识,桁架结构是由各种形状的型钢组合而成的结构。由于钢结构承载能力大，因此常用于高层和超高层建筑、大跨度单体建筑（如体育场馆、会展中心等）、工业厂房、大跨度桥梁等。,子课题1桁架结构识图训练,板架结构识图基本知识,板架结构一般来说是承受压力的，它主要对某些机器、设备或设备中的某些元件起支撑作用，如电动机底座、减速器底座、机床床身底座等。由此可见，板架结构属于承载构件，所以要求板架结构应具有足够的强度。,组成板架结构的常用材料是钢板，但有时也可采用型钢结构或钢板与型钢组合结构制成。板架结构对强度有较高的要求，但对其制造精度的要求并不是很高。,板架结构完全采用机械制图中规定的各种机件表达方式来表达，所以在识读这类构件图样时最根本的原则是要遵循正投影原理和识图规律去认真审阅。,子课题2板架结构识图训练,容器结构图样的识图基本知识,容器结构是以板材为主体制造的结构，如油罐、塔、压力容器等，而且以钢结构为多，有色金属结构较少。就连接方式而言，以焊接连接方式为多，而铆接、胀接和螺栓连接的结构逐渐减少。,这类图样一般是用正投影的三面视图来表达的。一般情况下容器图样的高度方向为正面投影，称为主视图；平面方向为俯视投影，称为俯视图，常作为平面方位图；侧面投影是根据容器的具体表达情况而定的。,这类图样一般可分为总装图、部件图和标准件图。,子课题3容器结构识图训练,识读这类图样的方法，首先要看标题栏和明细栏，从标题栏和明细栏里可以了解设备名称，图纸总张数，设备各结构件的材质、规格和质量及设备总质量，同时，还可以看清楚各构件所在图号和标准件图号，一般常用的法兰、封头、人孔等部件均有标准件图；然后再看总装图，对容器的整体结构有一个大概了解，在大脑中形成容器的空间整体形象；最后再分步骤查看部件图和标准件图，详细了解各构件之间的连接情况和部件的结构、形状，同时还要看图样的技术要求。这类图样均有详细的技术要求，以说明制造的质量标准、焊接要求以及试压、防腐和工艺配管的管口方位等在图样上不易表达的问题。,管道结构图识图基本知识,管道是所有管线的统称。管线是由管段、管件、阀门等基本单元组成的。,管道的结构图样也是冷作工经常接触到的。管道的结构图样中常见的是管道布置图和管道施工图。管道布置图应有平面布置图（简称平面图）和立面布置图（简称立面图），同时应注明各类管道的介质名称、流向、管材名称和规格尺寸及管件等。在平面布置图中可看到同一平面内管道的数量、走向等。立面布置图中应看到管道标高、数量等。,子课题4管道施工图识图训练,管道施工图有单线图和双线图的画法，同时有三视图和轴测视图等多种图示法。对于阀门、管件、管道的连接形式，管道的图示符号及标注方法等都有明确的规定。,1.标高的标注方法,除注明外，管道一般标注管中心的标高，单位为米，标到小数点后两位，如零点标注为0.00。管道标高一般标注在管道的起始点或转弯处，标注示例如图所示。在图样中表示时一般采用图c所示的表示方法，若图面位置不够时可采用图d所示的表示方法。,管道标高标注示例,2.管径的标注方法,对无缝钢管或有色金属管道，应标注为“外径壁厚”，对水、煤气等其他输送管道应标注公称直径“DN”。,管径标注注示例,3.管段图的表示方法,管段的三种表示方法,a）三视图b）双线图c）单线图,4.弯头图的表示方法,弯头（90,煨弯）的三种表达形式,a）三视图b）双线图c）单线图,5.三通、四通双线图和单线图的表示方法,弯头（90,煨弯）的三种表达形式,a）三视图b）双线图c）单线图,径四通的单线图和双线图,a）双线图b）单线图,6.阀门的表示方法,常见的阀门符号,7.轴测图的表示方法,管道施工图中常用轴测图的表示方法来绘制施工图样。管道的轴测图一般多用单线图表示，能同时反映长、宽、高三个方向的尺寸，立体感强，容易看懂，所以它是管道施工图的重要图样。管道施工图中常用的有正等轴测图和斜等轴测图。,谢谢,Thanks,第二单元,放 样,课题二,展开放样基础训练,课题一,结构放样基础训练,课题四,板架结构放样,课题三,桁架结构放样,课题五,容器结构放样,课题一,结构放样基础训练,放样是制造金属结构的第一道工序，它对保证产品质量、缩短生产周期、节约原材料等都有着重要的作用。,放样是指在产品图样基础上，根据产品的结构特点、制造工艺要求等条件，按一定比例（通常取11）准确绘制出结构的全部或部分投影图，并进行结构的工艺性处理和必要的计算及展开，最后获得产品制造过程所需要的数据、样杆、样板和草图等。,金属结构的放样一般要经过线型放样、结构放样、展开放样三个过程。但并不是所有的金属结构放样都包含上述三个过程，有些构件（如桁架类）完全由平板或杆件组成而无须展开，放样时自然就省去展开放样过程。,子课题1结 构 放 样,一、放样的任务,1.详细复核产品图样所表现的构件各部分投影关系、尺寸及外部轮廓形状（曲线或曲面）是否正确并符合设计要求。,2.在不违背原设计基本要求的前提下，依据工艺要求进行结构处理。,3.利用放样图，可以确定复杂构件在缩小比例的图样中无法表达而在实际制造中又必须明确的尺寸。,4.利用放样图，结合必要的计算，求出构件用料的真实形状和尺寸，有时还要画出与之连接的构件的位置线（即算料与展开）。,5.依据构件的工艺需要，利用放样图设计、加工或装配所需的胎具和模具。,6.为后续工序提供施工依据，即绘制供号料划线用的草图，制作各类样板、样杆和样箱，准备数据资料等。,7.某些构件还可以直接利用放样图进行装配时的定位，即所谓“地样装配”，桁架类构件和某些组合框架的装配经常采用这种方法。这时，放样图就划在钢质装配平台上。,二、放样程序与放样过程分析举例,1.实尺放样程序,（1）线型放样,线型放样就是根据结构制造需要，绘制构件整体或局部轮廓（或若干组剖面）的投影基本线型。,进行线型放样时要注意以下几点。,1）根据所要绘制图样的大小和数量。,2）选定放样划线基准。,以两条互相垂直的线（或两个互相垂直的面）作为基准，如图a所示。,以两条互相垂直的中心线为基准，如图b所示。,以一个面和一条中心线为基准，如图c所示。,放样划线基准,3）线型放样时，先划基准线后才能划其他线。,4）线型放样以划出设计要求必须保证的轮廓线型为主，而那些因工艺需要可能变动的线型可暂时不划。,5）进行线型放样必须严格遵循正投影规律。,6）对于具有复杂曲线的金属结构，通常采用平行于投影面的剖面剖切，划出一组或几组线型来表示结构的完整形状和尺寸。,（2）结构放样,结构放样就是在线型放样的基础上，依制造工艺要求进行工艺性处理的过程。它一般包含以下内容。,1）确定各部分接合位置及连接形式。,2）根据加工工艺及企业实际生产能力，对结构中的某些部位或构件进行必要的改动，如图所示。,3）计算或量取零部件料长及平面零件的实际形状，绘制号料草图，制作号料样板、样杆、样箱，或按一定格式填写数据，供数控切割使用。,4）根据各加工工序的需要设计胎具或胎架，绘制各类加工、装配草图，制作各类加工、装配用样板。,进风口的结构,a）设计结构b）三件组合结构,（3）展开放样,展开放样是在结构放样的基础上，对不反映实形或需要展开的部件进行展开，以求取实形的过程。其具体过程如下。,1）板厚处理。,2）展开作图。,3）根据已作出的展开图制作号料样板或绘制号料草图。,2.放样过程分析举例,（1）识读、分析构件图样,1）弄清楚构件的用途及一般技术要求。,2）了解构件的外部尺寸、质量、材质、加工数量等，并与本企业加工能力相比较，确定产品制造工艺。,3）弄清楚各部位投影关系和尺寸要求，确定可变动与不可变动的部位及尺寸。,冶金炉炉壳主体部件,（2）线型放样,1）确定放样划线基准。,2）划出构件基本线型。,炉壳线型放样,a）划基准线b）划放样图,（3）结构放样,1）连接部位、的处理。,2）因构件尺寸（,a、b、,1,、,2,）较大，且件2锥度太大，不能采取滚弯成形的方法，需分几块压制成形或手工煨制，然后组对。,3）计算料长、绘制草图和量取必要的数据。,4）依据加工需要制作各类样板。,（4）展开放样,1）作出圆锥台表面的展开图，并做出号料样板。,2）作出筒体开孔孔形的展开图，并做出号料样板。,三、放样台,放样台是进行实尺放样的工作场地，有钢质和木质两种。,1.钢质放样台,钢质放样台用铸铁或用厚12 mm以上的低碳钢钢板制成。钢板连接处的焊缝应铲平、磨光，板面要平整。必要时，在板面涂上带胶白粉，板下需用枕木或型钢垫高。,2.木质放样台,木质放样台为木地板，一般设在室内（放样间）。要求地板光滑、平整，表面无裂缝，木材纹理要细，疤节少，还要有较好的弹性。为保证地板具有足够的刚度，防止产生较大的挠度而影响放样精度，对放样台地板厚度的要求为70100 mm。各板料之间必须紧密地连接，接缝应该交错地排列。,四、样板和样杆,（1）号料样板,（2）成形样板,（3）定位样板,验形样板,1,样板2,弯形件,装配定位角度样板,a,）样板的使用b）样板,2.样杆,样杆主要用于定位，有时也用于简单零件的号料。定位样杆上应标有定位基准线。,3.制作样板和样杆的材料,制作样板的材料一般采用0.52 mm的薄钢板。当样板较大时，可用板条拼成花格骨架，以减轻质量。,4.样板和样杆的制作,（1）直接划样法,直接划样法是指直接在样板材料上划出所需样板的图样。展开号料样板及一些小型平面材料样板多用此法制作。,（2）过渡划样法（又称过样法）,过渡划样法分为不覆盖过样和覆盖过样两种，多用于制作简单平面图形零件的号料样板和一般加工样板。,不覆盖过样法是指通过作垂线或平行线，将实样图中零件的形状、位置引划到样板料上的方法。,不覆盖过样法,a）实样图b）样板,覆盖过样法,在制作样板和进行号料时经常使用各种符号。目前放样号料符号并未统一，表所列为比较常用的几种。,放样中常用的号料符号,放样中常用的号料符号,五、工艺余量与放样允许误差,1.工艺余量,确定工艺余量时主要考虑下列因素。,（1）放样误差的影响。放样误差包括放样过程和号料过程中的误差。,（2）零件加工误差的影响。零件加工误差包括切割、边缘加工及各种成形加工过程中的误差。,（3）装配误差的影响。装配误差包括装配边缘的修整和装配间隙的控制、部件装配和总装的装配误差以及必要的反变形值等。,（4）焊接变形的影响。焊接变形包括进行火焰矫正变形时所产生的收缩量。,2.放样允许误差,在放样过程中，由于受到放样量具和工具精度及操作者水平等因素的影响，实样图会出现一定的尺寸偏差。把这种偏差限制在一定的范围内，称为放样允许误差。,常用放样允许误差值,mm,六、光学放样与计算机放样,1.光学放样,光学放样就是在实尺放样的基础上发展起来的一种新工艺，它是比例放样和光学号料的总称。,比例放样是将构件按15或110的比例，采用与实尺放样相同的工艺方法，在一种特制的变形较小的放样台上进行放样，然后再以相同比例将构件展开并绘制成样板图。,2.计算机放样,计算机辅助设计法是在AutoCAD软件环境下运行的，它将计算机屏幕显示代替了传统方法中的钢平台或样板料，利用AutoCAD的实时缩放、实时平移、缩放窗口等显示控制命令很容易地调节绘图平台和图形显示之间的关系；可以用鼠标移动来到达平台的任意位置，使用计算机命令代替了划规、钢直尺、划针等绘图工具，大大降低了劳动强度，提高了放样的精度和工作效率。,利用样板、样杆、号料草图及放样得出的数据，在板料或型钢上划出零件的真实轮廓和孔口的真实形状，以及与其连接构件的位置线、加工线等，并标注加工符号，这一工作过程称为号料。号料通常由手工操作完成，如图所示。,子课题2号料,号料,1,角钢2,样板,一、号料的一般技术要求,1.熟悉产品图样和制造工艺，合理安排各零件号料的先后顺序，零件在材料上位置的排布应符合制造工艺的要求。,2.根据产品图样，验明样板、样杆、草图及号料数据，核对钢材牌号、规格，保证图样、样板、材料三者一致。对重要产品所用的材料，还要核对其检验合格证书。,3.检查材料有无裂纹、夹层、表面疤痕或厚度不均匀等缺陷，并根据产品的技术要求酌情处理。当材料有较大变形，影响号料精度时，应先进行矫正。,4.号料前应将材料垫放平整、稳妥，既要有利于号料划线并保证划线精度，又要保证安全且不影响他人工作。,5.正确使用号料工具、量具、样板和样杆，尽量减小由于操作不当而引起的号料偏差。,6.号料划线后，应在零件的加工线、接缝线及孔的中心位置等处，根据加工需要打上錾印或样冲眼；同时，应按样板上的技术说明用涂料标注清楚，为下道工序提供方便。要求文字、符号、线条端正、清晰。,二、合理用料,1.集中套排,2.余料利用,集中套排号料,3.分块排料,分块排料,a）整体圆环b）1/2圆环c）1/4圆环,三、型钢号料,1.整齐端口长度号料,2.中间切口或异形端口号料,3.在型钢上号孔的位置,型钢号料,a）利用过线板划端线b）利用切口样板划切口线,四、二次号料,对于某些加工前无法准确下料的零件（如某些热加工、有余量装配的零件），往往在一次号料时留有充分的余量，待加工后或装配时再进行二次号料。,在进行二次号料前，结构的形状必须矫正准确，消除结构存在的变形，并进行精确定位。,中、小型零件在平板上二次号料,五、号料允许误差,号料划线为加工提供直接依据。为保证产品质量，对号料划线偏差要加以限制。常用的号料允许误差值见表。,常用的号料允许误差值 mm,课题二,展开放样基础训练,一、求线段实长,在构件的展开图上，所有图线（如轮廓线、棱线、辅助线等）都是构件表面上对应线段的实长线，但并非构件上所有线段在图样中都反映实长。因此，必须能够正确判断线段的投影是否为实长，并采用一些方法求出不反映实长的线段的实长，这样才能准确地作出展开图。,子课题1基本形体展开放样,1.求直线实长,（1）直角三角形法,用直角三角形法求实长,直角三角形法的作图要领如下。,1）作一直角。,2）令直角的一边等于线段在某一投影面上的投影长，直角的另一边等于线段两端点相对于该投影面的距离差（此距离差可由线段的另一面投影图量取）。,3）连接直角两边的端点成一直角三角形，则其斜边即为线段的实长。,直角三角形法求实长的应用,（2）旋转法,用旋转法求实长，是将空间一般位置直线绕一垂直于投影面的固定旋转轴旋转成投影面平行线，则该直线在与之平行的投影面上的投影反映实长。,用旋转法求实长,旋转法求实长的作图要领如下。,1）过线段一端点设一与投影面垂直的旋转轴。,2）在与旋转轴所垂直的投影面上，将线段的投影绕该轴（投影为一个点）旋转至与投影轴平行。,3）作线段旋转后与其平行的投影面上的投影，则该投影反映线段实长。,（,3,）换面法,根据线段投影的这一规律，当空间线段与投影面不平行时，设法用一新的与空间线段平行的投影面替换原来的投影面，则线段在新投影面上的投影就能反映实长，如图a所示。如图b所示为用换面法求实长的作图过程。,用换面法求实长,换面法求实长的作图要领如下。,1）新设的投影轴应与线段的一个投影平行。,2）新引出的投影连线要与新设的投影轴垂直。,3）新投影面上点的投影至投影轴的距离应与原投影面上点的投影至投影轴的距离相等。,2.求曲线实长,求曲线实长通常是将曲线划分为若干段，当分段足够多时，即可把每一段都近似视为直线段，然后再用上述求线段实长的方法逐段求出其实长。,当曲线为平面曲线且垂直于投影面时，更可直接应用换面法求出其实长，而不必分段，如图所示。,求柱体斜口曲线实长,换面法求平面曲线实长,二、展开的基本方法,将金属板壳构件的表面全部或局部，按其实际形状和大小，依次铺平在同一平面上，称为构件表面展开，简称展开，构件表面展开后构成的平面图形称为展开图，如图所示。,展开图,1.立体表面成形分析,研究金属板壳构件的展开，先要熟悉立体表面的成形过程，分析立体表面形状特征，从而确定立体表面能否展开及采用什么方式展开。,任何立体表面都可看作动线（直线段或曲线段）按一定的要求运动而形成的。这种运动着的线叫作母线。控制母线运动的线或面叫作导线或导面。母线在立体表面上的任一位置叫作素线。,（1）直纹表面,1）柱面。,柱面,a）柱面b）棱柱面,2）锥面。,锥面,a）锥面b）棱锥面c）正圆锥面,3）切线面。,切线面,（2）曲纹面,以曲线为母线，并做曲线运动而形成的面称为曲纹面，如圆球面、椭圆球面和圆环面等。曲纹面通常具有双重曲度。,2.可展表面与不可展表面,（1）可展表面,立体的表面若能全部平整地摊平在一个平面上，而不发生撕裂或皱折，该表面称为可展表面。,（2）不可展表面,如果立体表面不能自然平整地摊平在一个平面上，该表面就称为不可展表面。,3.展开的基本方法,（1）平行线展开法,平行线展开法主要用于表面素线相互平行的立体，首先将立体表面用其相互平行的素线分割为若干平面，作展开图时就以这些相互平行的素线为骨架，依次作出每个平面的实形，以构成展开图。,（2）放射线展开法,放射线展开法适用于表面素线相交于一点的锥体，将锥面表面用呈放射形的素线分割成共顶的若干小三角形平面，求出其实际大小后，以这些放射形素线为骨架，依次将它们画在同一平面上，即得所求锥体表面的展开图。,三、基本形体展开法,1.四棱柱管的展开,四棱柱管的展开,2.四棱锥的展开,正四棱锥的展开,正四棱锥筒的展开,3.圆锥管的展开,圆锥管的展开,4.顶口倾斜圆锥管的展开,顶口倾斜圆锥管的展开,（1）画出顶口倾斜圆锥管及其所在锥体的主视图。,（2）画出锥管底断面半圆周，并将其六等分。由等分点2、3、4、5、6引上垂线得与锥底17的交点，由锥底线上各交点向锥顶,S,连素线，分锥面为12个小三角形平面。,（3）过锥口与各素线的交点引底口线平行线交于圆锥母线,S,7，则各交点至锥顶的距离即为素线截切部分的实长。,（4）用放射线法作出正圆锥的展开图，然后用各素线截切部分的实长截切展开图上对应的素线。用光滑曲线连接展开图上各素线截切点，该曲线与圆锥底口展开弧线间部分的图形即为顶口倾斜圆锥管的展开图。,5.斜圆锥的展开,（1）画出斜圆锥主视图和底断面半圆周。,（2）求实长。,（3）作展开图。,斜圆锥的展开,斜圆锥管的展开,在展开放样中，经常会遇到各种形体相交而成的构件。如图所示，异径正交三通管是由两个不同直径的圆管相交而成的。形体相交后，要在形体表面形成相贯线（又称表面交线）。在作相交形体的展开图时，准确地求出其相贯线至关重要，因为相贯线一经确定，复杂的相交形体就可依相贯线划分为若干基本形体的截体，再将它们分别展开。,子课题2相交形体展开放样,异径正交三通管,由于组成相交形体的各基本形体的几何形状和相对位置不同，因此相贯线的形状也各异。但任何相交形体的相贯线都具有以下性质。,1.相贯线是相交两形体表面的共有线，也是相交两形体表面的分界线。,2.由于形体都有一定的范围，因此相贯线都是封闭的。,一、相贯线求法,1.辅助平面法,用辅助平面法求相贯线，是以一假想辅助平面截切相交两形体，然后作出两形体的截交线，两截交线的交点即为两形体表面共有点。当以若干辅助平面截切相交两形体时，就可求出足够多的表面共有点，也就可以求出相交两形体的相贯线。,形体表面共有点构成相贯线,2.辅助球面法,辅助球面法求相贯线的作图原理与辅助平面法基本相同，只是用来截切相贯体的不是平面而是球面。为了更清楚地说明其原理，先来分析回转体与球相交的一个特殊情况。如图所示，当回转体轴线通过球心与球相交时，其交线为平面曲线圆；特别是当回转体轴线又平行于某一投影面（图中为正面）时，则交线在该投影面的投影为一直线。回转体与球相交的这一特殊性质提供了用辅助球面作图的方法。,回转体与球相交的特殊情况,如图所示，当两相交回转体轴线相交，且平行于某一投影面时，可以两轴线交点为球心，在相贯区域内用一辅助球面（在投影图中是一半径为,R,的圆）截切两回转体，然后求出各回转体的截交线（该截交线在投影图中表现为直线），两截交线的交点,A、B,就是两相交回转体的表面共有点，即相贯点。当以足够多的辅助球面截切相贯体时，就可求出足够多的相贯点。将各相贯点连接成光滑曲线，就是所求的相贯线。这便是用辅助球面法求相贯线的作图原理。,辅助球面法求相贯线的作图原理,3.素线法,研究形体相交问题时，若两相交形体中有一个为柱（管）体，则因其表面可以获得有积聚性的投影，而表面相贯线又必定积聚其中，故这类相交形体的相贯线肯定有一面投影为已知。在这种情况下，可以由相贯线已知的投影，通过用素线在形体表面定点的方法求出相贯线的未知投影，这种求相贯线的方法称为素线法。,4.相贯线的特殊情况,回转体相交的相贯线的特殊情况,二、相贯构件展开法,1.等径正交三通管的展开,等径正交三通管的展开,2.异径斜交三通管的展开,异径斜交三通管的展开,3.等径正交三通补料管的展开,等径正交三通补料管的展开,4.圆管正交圆锥的展开,圆管正交圆锥的展开,5.圆锥管斜交圆管的展开,圆锥管与圆管斜交的展开图,壶嘴锥管的展开图,一、断面实形及其应用,圆顶腰圆底过渡连接管断面实形的求法。,求方锥筒内四角角钢劈并角度。,求矩形锥筒内角加强角钢的张开角度。,求空间弯管夹角。,子课题3过渡接头形体展开放样,二、板厚处理,前面所述各种构件的展开都没有考虑板厚的影响。但在实际放样中，一般当构件板厚,t,大于1.5 mm时，作展开图时必须处理板厚对展开图尺寸的影响，否则会使构件形状、尺寸不准确以致造成废品。展开放样中，根据构件制造工艺，按一定规律除去板厚，划出构件的单线图（即所谓理论线图），这一过程称为板厚处理。板厚处理的主要内容是确定构件的展开长度、高度及相贯构件的接口等。,1.圆弧弯板的展开长度,如图所示，当板料弯曲成曲面时，外层材料受拉而伸长，内层材料受压而缩短，而在板厚中间存在着一个长度保持不变的纤维层，称为中性层。既然圆弧弯板的中性层长度在弯曲变形前后保持不变，则圆弧弯板的展开长度就应取其中性层长度。,圆弧弯板的中性层,板料弯曲时中性层的位置与其相对弯形半径,r/t,有关。当,r/t,5时，中性层位于板厚的1/2处，即与板料的中心层相重合；当,r/t,5时，中性层位置将向弯曲中心一侧移动。,中性层的位置可由下式计算：,式中,R,中性层半径，mm；,r,弯板内弧半径，mm；,K,中性层位置系数，见表；,t,板料厚度，mm。,中性层位置系数,K,、,K,1,的值,2.折角弯板的展开长度,折角弯板的展开长度,一、板材弯曲料长计算,二、圆钢弯曲料长计算,三、扁钢的弯曲料长计算,子课题4弯曲件展开料长计算,四、角钢的弯曲料长计算,1.等边角钢内弯,2.等边角钢外弯,3.不等边角钢长边内弯,4.不等边角钢短边内弯,5.不等边角钢长边外弯,6.不等边角钢短边外弯,五、槽钢弯曲料长计算,1.槽钢平弯料长计算,2.槽钢立弯料长计算,六、型钢切口弯曲时料长及切口的确定,1.角钢弯曲切口形状及料长,（1）角钢90角内弯,角钢90,角内弯料长及切口形状,（2）角钢任意角度内弯（锐角）,角钢任意角度内弯料长及切口形状,（3）角钢90圆角内弯,角钢90,圆角内弯料长及切口形状,2.槽钢弯曲切口形状及料长,（1）槽钢平弯任意角度圆角,槽钢平弯任意角度圆角料长及切口形状,（2）槽钢弯矩形框,槽钢弯矩形框料长及切口形状,七、钢材质量的计算,1.钢材质量的理论计算法,钢材质量较常用的理论计算式为：,式中,金属的密度，碳钢为7.85 kg/dm,3,；,A,钢材的截面积，dm,2,；,L,钢材的长度或厚度，dm。,2.钢材质量的简易计算法,由计算可知，当钢板的厚度为1 mm时，其单位面积质量为7.85 kg/m,2,，根据这个规律，可得钢板质量的简易计算式为：,式中,S,钢板的面积，m,2,；,t,钢板的厚度，mm。,课题三,桁架结构放样,一、桁架结构放样的特点,1.桁架构件的尺寸通常较大，其图样往往是按比较大的缩小比例绘制的，因而其各部位尺寸（尤其是连接节点各部位尺寸）未必十分准确。通过放样核对图样上的各部位尺寸，是桁架构件放样的重要任务。,2.由于桁架构件的基本组成零件是型钢杆件，而且在桁架的制造过程中，这些杆件通常不再进行弯曲加工，因此桁架构件放样一般不含有展开放样的内容。,子课题1简单桁架构件放样,3.桁架构件的图样上一般只给出各杆件轴线的位置关系和结构外形的主要尺寸，而各杆件的长度在图样上往往并不完全标注。因此，准确地求出桁架各杆件的长度是桁架构件放样的主要内容。,4.桁架构件通常采用“地样装配法”进行装配，放样图必须按11的比例绘制，而且要清楚地反映各杆件间的位置关系，同时做出装配所需的一些标记。,二、桁架结构的工艺性处理,1.了解构件的用途及一般技术要求，以便确定放样划线精度及结构的可变动性。如有些构件在图样上未给出中间连杆长度，需要在放样中确定。,2.了解构件的外形尺寸、质量、材质、加工数量等，并根据本企业的加工能力（如矫正设备、起重设备）、施工场地等选定施工方案。,3.弄清楚各杆件之间的位置关系和尺寸要求，并确定可变动与不可变动的杆件。如有些杆件尺寸必要时可根据实尺放样情况做适当改动。,子课题2煤气管道支架放样,煤气管道支架图样,一、煤气管道支架放样特点,煤气管道支架是一个用来支撑管道的部件，主要由钢管、角钢和钢板等零件组成。它是以底脚板为安装基础并以叠加形式组成的支撑式部件，各零件之间的连接采用焊接连接。煤气管道支架不存在展开放样内容，只需进行线型放样和结构放样两个程序即可。煤气管道支架放样具有以下特点。,1.煤气管道支架以钢管、角钢和钢板为主，所以连接零件的尺寸是保证结构尺寸的关键。,2.煤气管道支架图样上只给出了构件结构外形的主要尺寸、连接杆规格、连接板厚度及各板件之间的位置关系，因此要处理好连接杆与连接板之间的尺寸关系。,3.在煤气管道支架图样中，钢管（4根）的规格及长度已在图样中标注清楚；所有角钢零件（22根）的规格已经给出，但长度尺寸需要通过放样确定；所有钢板零件，除了连接板的尺寸需要通过放样确定以及管道弧形板展开长度需要通过工艺计算确定外，其余钢板零件的尺寸都已经在图样中标注清楚。所以确定连接杆及连接板的尺寸是煤气管道支架放样的主要内容。,4.煤气管道支架主要采用划线定位进行装配，放样时要标记好连接杆与连接板之间的位置线。,5.煤气管道支架为立体形支架，它不同于简单桁架结构放样只需一个平面内的结构处理，而是在支架的正面、侧面及水平方向都要进行结构处理。,二、煤气管道支架结构的工艺性处理,煤气管道支架结构放样的内容主要有以下几个方面。,1.选择好放样划线基准。,2.节点的位置应为力的交汇点。,3.连接板的规格较多，做好各号料样板的制作工作。,4.各连接杆长度尺寸的确定。,5.记录各零件的尺寸规格及必要的数据。,6.综合分析各零件形状、尺寸及连接方式和位置关系，待清楚、正确后，根据加工能力、施工场地等选定施工方案。,课题四,板架结构放样,一、板架构件放样特点,1.板架结构主要是以板材为主，所以外形尺寸尤为重要。,2.板架结构图样，只给出箱体结构外形的主要尺寸、板料的厚度及各板件之间的位置关系，因此要处理好外形尺寸与板厚之间的关系。,3.板架结构图样中有时不给出连接结构，结构处理是箱体构件放样的主要内容。,4.板架结构主要采用划线定位进行装配，放样时要标记好板件之间的位置线。,子课题1支撑框架放样,二、板架结构的工艺性处理,1.如果图样没有给出板件之间的连接方式，要做好组成板架结构各板件之间的接口处理。,2.制作形状复杂板件的号料样板。,3.记录各板件的尺寸规格及必要的一些数据。,4.根据加工能力、施工场地等选定施工方案。,车体行走车轮机构的结构分析,车体行走车轮机构属于完全由钢板拼装而成的板架结构。它的工作原理是：车轮安装在图样中150 mm的空间内，车轮轴的两端装有轴承，轴承镶嵌在90角型轴承座内，车轮两端90角型轴承座用螺栓固定在150 mm两侧的钢板平面上，即实现了车轮的固定；行走车轮机构中件1的端面（360 mm缺口）及件2、件4的端面与机体用焊接方法相连接。,子课题2车体行走车轮机构放样,车体行走车轮机构,从车体行走车轮机构的工作原理中可以得出，保证该结构加工质量的关键问题有两个，一是确保150 mm尺寸的准确性，二是保证安装90角型轴承座的两个平面的平面度和垂直度。通常要求两平面直角偏差折合到最外端间隙不大于1.5 mm；同时为保证行走车轮结构受力均匀和行走平稳，应控制两端钢板高低差,H,2 mm，如图所示。,对车轮安装平面的要求,课题五,容器构件放样,一、容器构件放样特点,1.容器构件的主体是由板材制成的各种形状的壳体组合而成的。为得到容器构件用料的实际形状和尺寸，需将组成容器构件的各壳体展开。因此，展开放样是容器构件放样的主要内容之一。,2.板厚处理是展开放样的重要环节。板厚处理正确与否，直接影响构件形状、尺寸的正确性，是容器构件放样成败的重要影响因素。,3.容器构件无论是外部形状还是内部结构往往都比较复杂，因此，其制造工序多，工艺难度大，需要在放样中制作多种类型的样板，有时还要绘制一些草图。,子课题1简单容器构件放样,二、单件的板厚处理,单件的板厚处理，主要考虑如何确定构件单线图的高度和径向（长、宽）尺寸。下面举例说明不同单件的板厚处理。,1.圆锥管的板厚处理,圆锥管的板厚处理,a）圆锥管实样图b）圆锥管展开单线图,2.圆方过渡接头的板厚处理,圆方过渡接头的板厚处理,a）实样图b）展开单线图,三、相贯件的板厚处理,1.等径直角弯头的板厚处理,等径直角弯头的板厚处理,a）未经正确的板厚处理b）经板厚处理的展开图,2.异径正交三通管的板厚处理,异径正交三通管的板厚处理,子课题2筒形旋风除尘器筒体放样,筒形旋风除尘器筒体结构,一、工艺特点分析,1.本工件为除尘器设备，总体精度要求不高。但工件上有三个部位与其他结构有连接关系，除了圆锥管支撑法兰3在安装工地装配、焊接外，其余两部位（排出管法兰13、进口法兰12）均为企业内装配、焊接。为保证其与相邻结构连接的准确性，制作中应达到较高的位置精度和尺寸精度。,2.本工件为小型工件（高度为1 378 mm，宽度约为350 mm），但结构比较复杂，需要较大的放样场地；工件质量轻，各部件制作时不需要起重设备；工件数量仅为一件，只能手工完成各部件成形，要制作手工冷弯胎具；工件上各部件均为Q235钢，工艺性好。,3.了解各部件投影关系和尺寸要求。这里存在两个问题：排出管的高度尺寸漏注；螺旋盖伸出圆筒的外伸量未给定。这些问题均需在放样中予以解决。,4.螺旋盖面为不可展曲面，
