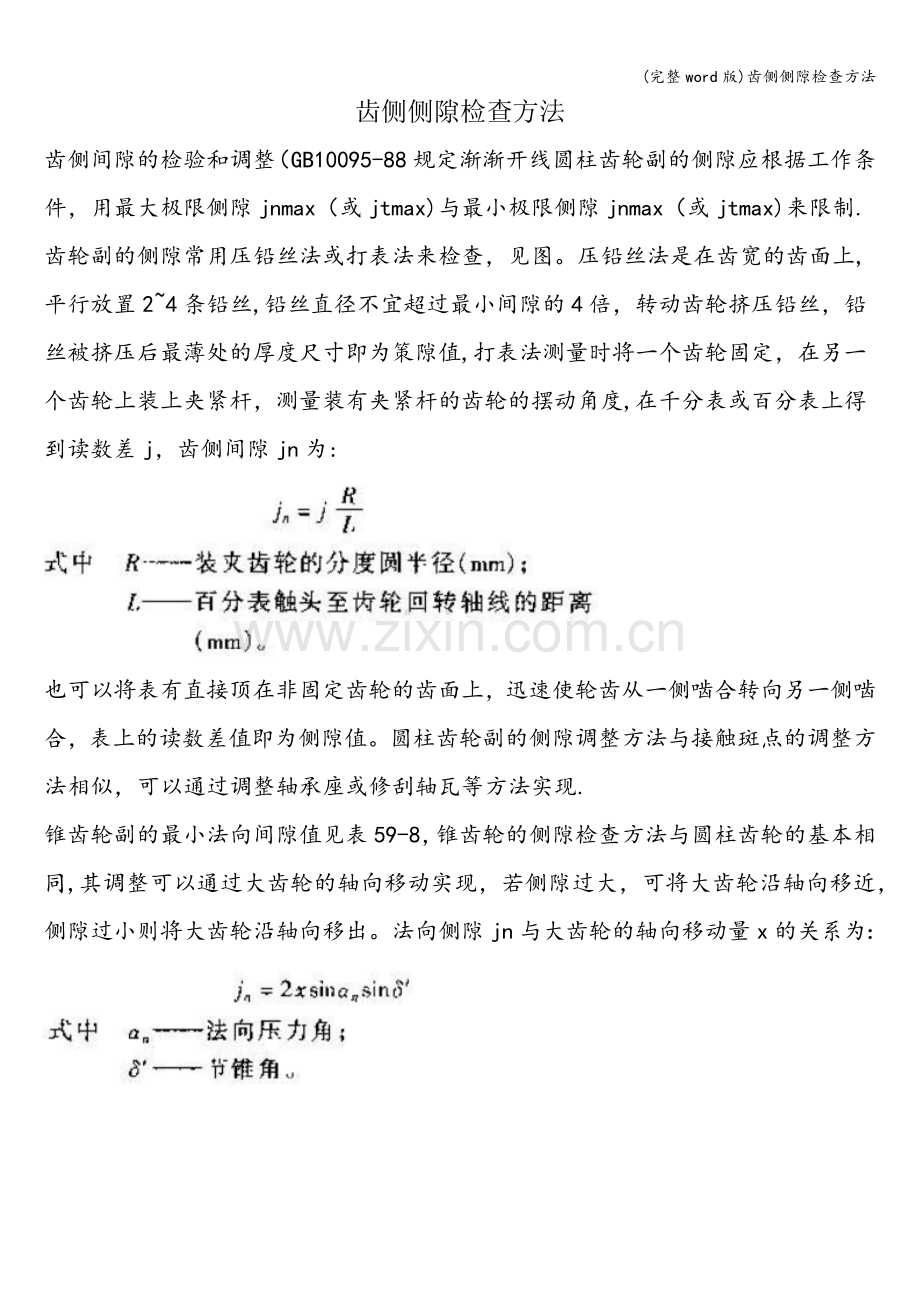

齿侧侧隙检查方法

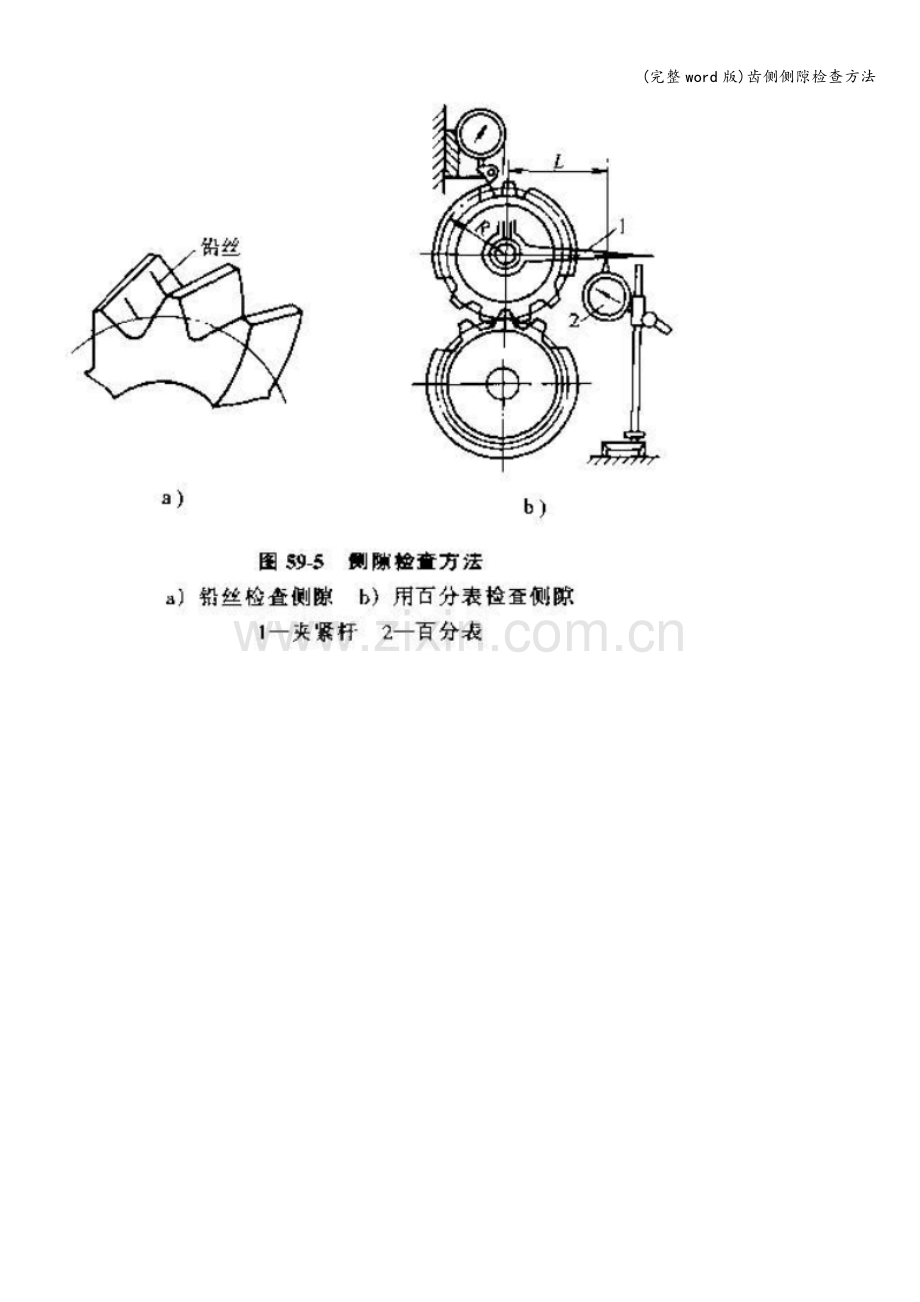

齿侧间隙的检验和调整（GB10095-88规定渐渐开线圆柱齿轮副的侧隙应根据工作条件，用最大极限侧隙jnmax（或jtmax)与最小极限侧隙jnmax（或jtmax)来限制.齿轮副的侧隙常用压铅丝法或打表法来检查，见图。压铅丝法是在齿宽的齿面上,平行放置2~4条铅丝,铅丝直径不宜超过最小间隙的4倍，转动齿轮挤压铅丝，铅丝被挤压后最薄处的厚度尺寸即为策隙值,打表法测量时将一个齿轮固定，在另一个齿轮上装上夹紧杆，测量装有夹紧杆的齿轮的摆动角度,在千分表或百分表上得到读数差j，齿侧间隙jn为:

也可以将表有直接顶在非固定齿轮的齿面上，迅速使轮齿从一侧啮合转向另一侧啮合，表上的读数差值即为侧隙值。圆柱齿轮副的侧隙调整方法与接触斑点的调整方法相似，可以通过调整轴承座或修刮轴瓦等方法实现.
锥齿轮副的最小法向间隙值见表59-8，锥齿轮的侧隙检查方法与圆柱齿轮的基本相同,其调整可以通过大齿轮的轴向移动实现，若侧隙过大，可将大齿轮沿轴向移近，侧隙过小则将大齿轮沿轴向移出。法向侧隙jn与大齿轮的轴向移动量x的关系为：
