平法入门识图与造价图解-钢筋计算讲座.ppt

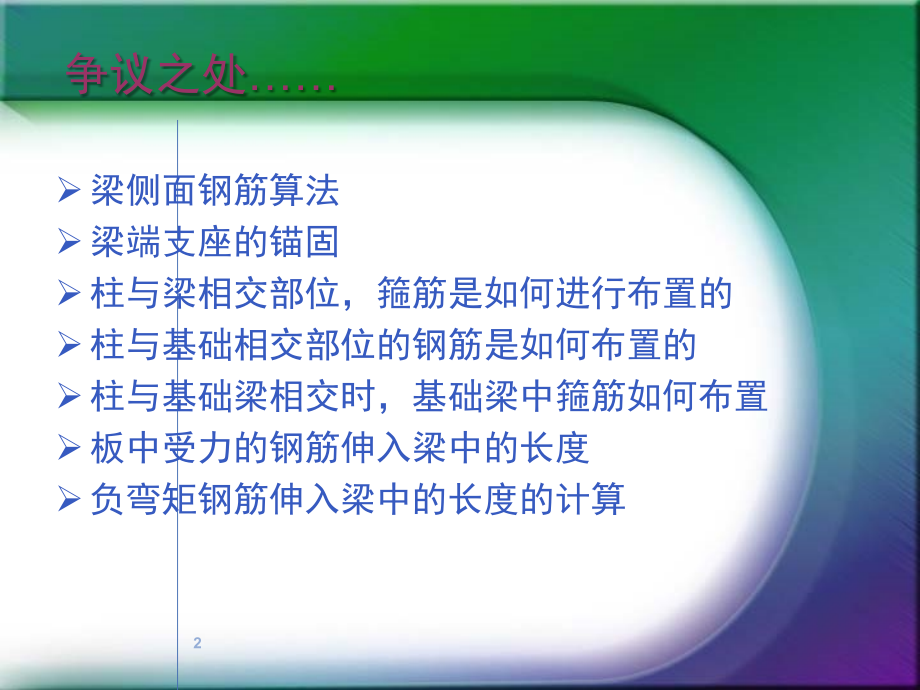

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,手工算量,学习,识图，懂施工,列式(量大而繁杂),汇总(分构件、分直径、分页、分楼层),对平法、规范的理解不一致(争议产生时找不到依据),节点的作法不一致,1,争议之处,梁侧面钢筋算法,梁端支座的锚固,柱与梁相交部位，箍筋是如何进行布置的,柱与基础相交部位的钢筋是如何布置的,柱与基础梁相交时，基础梁中箍筋如何布置,板中受力的钢筋伸入梁中的长度,负弯矩钢筋伸入梁中的长度的计算,2,我们今天的任务,找到争议的解决方法,学会用软件解决我们工作中的问题,找到学习的捷径,3,课程安排,软件的基本操作流程,梁,柱,墙,楼梯,零星构件,板,4,梁,工程中数量最多的构件，占我们钢筋工程量计算的大部分时间。,分析梁中的常见钢筋及每一种钢筋手工算法,5,这样一根梁，大家手工计算要用多长时间？,一级抗震，砼标号为C30的楼层框架梁,6,有人说：这样计算的不准确,有人说：不明白数据是从哪里来，不敢和别人对结算,有人说：不会计算机，学起来太难了,有人说：我听说计算的不准确，所以不敢用,也有人说：太忙没时间学,也有人说：很不错一般2个小时计算一层的梁,计算的依据,7,分析在平法中出现的钢筋类型,识图,1、梁上部贯通钢筋,2、梁支座负筋,3、梁中间支座负筋,4、梁下部钢筋,5、腰筋,6,、拉筋,7,、箍筋,8,、吊筋,9,、架立钢筋,10,、梁下部通长筋,8,上部贯通钢筋,计算公式:,各跨长之和-左支座内侧-右支座内侧+锚固搭接长度,端支座锚固长度的判别条件：,1、锚固,2、支座宽度保护层15*d,3、当楼层框架梁的纵向钢筋直锚长度=Lae且=0.5hc5d时可不必往上（下）弯锚 即支座宽度-保护层=Lae且=0.5hc+5d 取锚固长度,9,端支座负筋,计算公式：（Ln净跨长）,上排钢筋长度Ln/3+锚固,下排钢筋长度Ln/4+锚固,（锚固同梁上部贯通筋端支座的锚固）,10,中间支座负筋,计算公式：（Ln净跨长）,上排钢筋长度2*Ln/3+支座宽度,下排钢筋长度2*Ln/4+支座宽度,11,架立筋,计算公式：（Ln净跨长）,架立筋长度Ln/3+2*搭接（现在软件中是150MM）,平法中规定，当贯通筋和架立筋同时存在时，取150MM,12,跨中支座负筋,计算公式：（Ln净跨长）,上排长度Ln/3+支座宽度净跨长度支座宽度Ln/3,下排长度Ln/4+支座宽度净跨长度支座宽度Ln/4,13,下部钢筋,计算公式：（Ln净跨长 注：下部钢筋 不分上下排）,框架梁下部钢筋净跨长度+2*锚固(或0.5Hc+5D),14,下部不伸入支座钢筋,计算公式：,不伸入支座钢筋净跨长度-2*0.1Ln,请注意标注方式,15,侧面构造钢筋,计算公式：（Ln净跨长）,长度净跨长度+2*锚固,当为构造钢筋时，锚固15D,当为抗扭钢筋时，锚固Lae,16,拉筋,计算公式,拉筋长度,梁宽-2*保护层+2*11.9d+2*d,17,吊筋和次梁加筋,计算公式：,吊筋长度2*锚固+2*斜段长度+次梁宽度+2*50,框梁高度800mm a=60度,Lae时,外侧钢筋的长度：max(1.5Lae,Hb+Hc-2*bhc),内侧钢筋的长度：取Hb-bhc,否则，取Hb-bhc+12D,角筋有三根按外侧，一根按内侧,B边、H边分别有一半按内侧，一半按外侧,58,柱的顶层钢筋的锚固分析,边柱：,当梁高-bhcLae时,外侧钢筋的长度：max(1.5Lae,Hb+hc-2*bhc),内侧钢筋的长度：取Hb-bhc,否则，取Hb-bhc+12D,角筋有两根按外侧，两根按内侧,B边、H边分别按内侧和外侧进行计算(在外侧钢筋后加“*”),59,柱的顶层钢筋的锚固分析,中柱：,当梁高-bhcLae时,钢筋的长度：取Hb-bhc否则取Hb-bhc+12D,否则，钢筋的长度：取Hb-bhc,角筋、B边、H边均按以上要求进行计算,60,柱的钢筋连接方式,柱的接头连接方式,一、按长度计算的有：绑扎、单面焊(10d)，双面焊(5d),二、按个数计算的有：对焊、电渣压力焊、锥螺纹套筒、套管冷挤压,61,柱的钢筋接头的计算方式,柱的接头在软件中的计算,接头的总数：,基础层计接头，顶层不计，总数正确。,在进入柱的平法界面时，选择默认形式即可，或者输入完这后再进行调整，软件即时刷新,62,柱的钢筋接头在软件中的设置,在进入柱的平法界面时，可以选择默认搭接形式，也输入完之后再进行选择,63,在同一层柱中两种接头方式如何计算？,选择项目中的搭接设置，如下图,64,首层柱输入时，应注意的问题,在软件中，应把+-0以下的0.8的高度并入到第一层。保证箍筋加密区的计算正确,65,柱的变截面插筋,当c/hb1/6时，插筋的长度：1.5lae+伸出楼地面的高度,下部钢筋锚固长度：hb-bhc+c+200-bhc,66,柱的变截面插筋在软件中的实现,在柱的平法输入界面中，在变截面层，输入插筋的根数(根据收边的位置进行计算插的根数),67,柱的箍筋加密区分析,1、抗震,对每一层柱的箍筋进行分析：,基础层：,基础层的箍筋起保护基础插筋不受扰动，在施工时不少于2根,在软件中取3根,68,柱的箍筋加密区分析,1、抗震,对每一层柱的箍筋进行分析：,首层：下段 Hn/3,上段 max(500,柱的长边尺寸,Hn/6),节点区 梁的高度,绑扎区 两倍的搭接长度,69,柱的箍筋加密区分析,1、抗震,对每一层柱的箍筋进行分析：,中间层，顶层：,下段、上段 max(500,柱的长边尺寸，Hn/6),节点区 梁的高度,绑扎区 两倍的搭接长度,70,柱的箍筋加密区分析,注意问题：,对每一层柱的箍筋进行分析：,当存在有刚性地面时，要手工调整箍筋加密区长度，直接输入总加密区长度的一半,71,柱的箍筋设置,注意问题：,箍筋分析：,柱的尺寸：600*600 保护层25,一个大箍，两个小箍筋,大 箍：550*550,小箍：550*187,4*4,72,框架柱在软件中的输入格式,1、集中标注,2、输入应注意的问题,73,框架柱在软件中的输入格式,注意：,1、基础层的层号后要加“*”,2、一层的高度要加上正负零以下，基础顶面以上的部分高度。,3、每一层的梁高可以取平均值,74,柱纵筋的输入,当为圆柱时，把纵筋输入在其它位置钢筋,当B、H边，有两种不同直径的钢时，要把根数乘以2，输入在其它位置钢筋列。,接头形式，可以直接进行调整。,75,插筋和加密区长度,插筋主要是指变截面层的插筋,上下加密区长度Ln，软件中的加密区长度会自动乘以2,76,箍筋设置,双击箍类型号,分解箍筋组合形式：如本例为一个大箍和两个小箍,77,柱筋统计注意事项,柱的输入是在一层中把整根的信息全部输入，如何把柱中的钢筋分配到每一层中去。,要把楼层中的楼层编号和柱的层次进行对应，才能把柱中的钢筋分配到每一层中去。,78,柱的钢筋的报表统计,柱的钢筋自动的按照楼层编号和柱的层次号的对应关系分配到每一层当中,如果楼层编号和柱的层次号不相互对应，柱的钢筋将不能正确的汇总到每一层当中去,79,剪力墙,平法对墙身中钢筋的规定,软件是如如何处理墙身中的钢筋的,80,基础部分的暗柱,基础层的插筋：,长度基础高度一保护层+弯折+伸出基础梁顶面的高度（1.2LAE）,根数竖向钢筋的根数,注：基础的箍筋为矩形箍筋（非复合箍）,81,基础层的剪力墙,基础层的分布钢筋的根数和拉筋的数量,第一根的水平钢筋距地面的间距,插筋生根的位置,82,04G101-3中插筋的弯折长度的规定,83,墙身水平分布钢筋,长度（03G10-1）,两端均为暗柱,外侧外侧钢筋连续通过,内侧伸至对边弯折15*D,84,墙身水平分布钢筋,长度（常见的设计做法）,两端均为暗柱,外侧外侧钢筋连续通过,内侧MAX（Lae,支宽-bhc+15*d）,85,水平钢筋的根数,根数（层高-50）/间距+1,软件采用自距地面50MM的位置起，按水平间距进行排放钢筋，并与洞口进行求交。,86,水平钢筋,长度,两端为端柱时,如果Lae,可以采用直锚,如果Lae,则采用支座宽度BHC+15*D,87,水平钢筋（当遇到洞口时）,水平钢筋伸至洞口边弯折15*D,88,暗梁、连梁对水平钢筋的影响,89,墙身竖向钢筋,长度,基础层，需要增加插筋。（输入格式见下图）,中间层层高+伸入上层的搭接,顶层净高+锚固,根数(墙净长-间距)/间距+1（墙身竖向钢筋从暗柱、端柱边半个间距开始布置）,斜框后即为墙插筋,90,墙身竖向钢筋的连接方式,91,顶层钢筋的锚固,92,墙身竖向钢筋与洞口,上部的竖向钢筋直接锚入连梁,下部的紧向钢筋伸至洞边+15*D,93,墙身拉筋,长度墙厚-保护层+11.9+2*D,N=(墙面积-门洞总面积-暗柱剖面积-暗梁面积)/（横向间距*纵向间距）,94,拉筋的个数同钢筋的排数无关,95,剪力墙的楼层插筋,96,暗（端）柱钢筋：,纵筋,基础层，需要输入插筋（格式同墙向竖向钢筋）,中间层层高+伸入上层的长度,顶层净高+锚固,如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。,箍筋：自由组合,97,暗梁,暗梁随墙走，故其钢筋计算很简单,纵筋暗梁净长+锚固,箍筋,98,连梁,纵筋,顶层连梁，长度洞口宽+左右两边锚固,中间层连梁，长度洞口宽+左右两边锚固,箍筋,顶层连梁，纵筋长度范围内均布置箍筋,中间层连梁，洞口范围内布置箍筋,99,纵筋的计算(锚固的计算同框架柱),箍筋的计算,根数计算,100,纵筋,长度洞口宽度+锚固,箍筋（肢数2、4）,根数,基层,基层,输入格式：,101,剪力墙中的操作,轴网,缩放平移,快速选择构件并进行修改,框选,102,板,103,板中的钢筋种类,板的钢筋：,1.受力筋(单向或双向，单层或双层),2.支座负筋,3.分布筋,4.附加钢筋(角部附加放射筋、洞口附加钢筋),5.撑脚钢筋(双层钢筋时支撑上下层),104,单向板中钢筋,105,板负筋示意图,106,板负筋中的分布筋,107,板角部放射筋示意,108,洞口附加筋示意,109,板的图形输入法,轴线定义应注意的问题：,1、按照受力钢筋进行分板时能确定板的尺寸；,2、可适当的应用偏移,3、将轴线层单独保存,110,板的图形输入法,受力筋,水平:SHIFT垂直筋:CTRL,画入布置负筋,选择布置负筋,删除,修改,111,板的图形输入法,长度轴线长度,根数布筋长度/布筋间距,搭接：,1、=200 按多长一个搭接,锚固：,1、=40 按长度计算,画水平筋 SHIFT,画垂直筋 CTRL,扣减：轴线内侧梁的宽度+2*50,受力钢筋的布筋长度：,轴线尺寸-扣减值,长度调整值,112,正确理解扣减值,113,长度调整值,114,板的图形输入法,负筋的长度图纸标注长度+梁宽-保护层+2*（板厚-2*保护层）,根数（轴线长度-扣减值）/布筋间距+1,分布筋长度负筋的 布筋长度,分布筋的根数（长度）/布筋间距,115,板的图形输入法,轴线内侧梁的宽度之和+2*50,116,117,受力筋及负筋,负筋画的 是布筋长度,受力筋画的是受力筋的布筋方向,118,同一板边，两侧钢筋不同,119,同一板边，有两种不同的钢筋,120,受力钢筋，贯通几块板的情况,121,板中开洞,画圆的难度不在,确定位置，而在,于确定半径,相对于圆心偏移,直接输入半径,122,楼梯及其它零星构件,主要是参数输入法,123,
