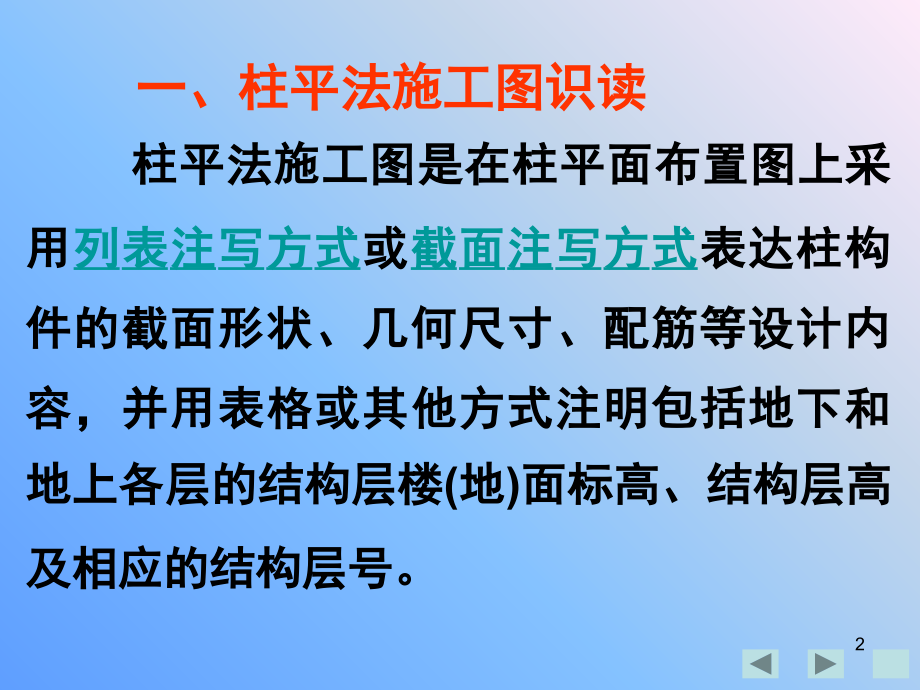

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑结构施工图识图知识讲座,柱、梁平法施工图识图,惠安开成职校 李凌,1,一、柱平法施工图识读,柱平法施工图是在柱平面布置图上采用,列表注写方式,或,截面注写方式,表达柱构件的截面形状、几何尺寸、配筋等设计内容，并用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。,2,1、列表注写方式,列表注写方式在柱平面布置图上，分别在不同编号的柱中各选择一个或几个截面，标注柱的,几何参数代号,；另在,柱表,中注写柱号、柱段起止标高、几何尺寸与配筋具体数值；同时配以各种柱截面形状及其,箍筋类型图,的方式，来表达柱平法施工图。,3,柱平法施工图列表注写方式示例,4,结构层楼面标高、结构层高 及相应结构层号,此项内容可以用表格或其他方法注明，用来表达所有柱沿高度方向的数据，方便设计和施工人员查找、修改。,如：层号为3的楼层，其结构层楼面标高为8.670 m，层高为3.6 m。,5,柱平面布置图,在柱平面布置图上，分别在不同编号的柱中各选择一个或几个截面，标注柱的几何参数代号：b,1,、b,2,、h,1,、h,2,，用以表示柱截面形状及与轴线关系。,6,柱表,柱编号：由柱类型代号(如：KZ、XZ、LZ、QZ),和序号(如：1、2、3)组成。,各段柱的起止标高：自柱根部往上，以变截面位置,或截面未变但配筋改变处为界分段注写。,柱截面尺寸bh及与轴线关系的几何参数代号：b,1,、,b,2,和h,1,、h,2,的具体数值，须对应各段柱分别注写。,其中b=b,1,+b,2,h=h,1,+h,2,。,柱纵筋：分角筋、截面b边中部筋和h边中部筋三项。,当柱纵筋直径相同，各边根数也相同时，可将纵筋,写在“全部纵筋”一栏中。,7,柱表,箍筋种类型号及箍筋肢数，在箍筋类型栏内注写。,具体工程所设计的箍筋类型图及箍筋复合的具体方,式，须画在表的上部或图中的适当位置，并在其上,标注与表中相对应的b、h和类型号。,8,柱表,柱箍筋,：包括钢筋级别、直径与间距。当为抗震设,计时，用斜线“”区分柱端箍筋加密区与柱身非加,密区长度范围内箍筋的不同间距。,例如：8100200，表示箍筋为HPB235级钢筋，直径8 mm，加密区问距为100 mm，非加密区间距为200 mm。,9,2、截面注写方式,截面注写方式在分层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式，来表达柱平法施工图。,10,柱平法施工图截面注写方式示例,11,首先对所有柱截面进行编号，从相同编号的柱中选择一个截面，按另一种比例在原位放大绘制柱截面配筋值。,柱平法施工图截面注写方式示例,12,2、截面注写方式,截面注写方式绘制的柱平法施工图图纸数量一般与标准层数相同。但对不同标准层的不同截面和配筋，也可根据具体情况在同一柱平面布置图上用加括号“()”的方式来区分和表达不同标准层的注写数值。,13,二、梁平法施工图识读,梁平法施工图是在梁平面布置图上采用,平面注写方式,或,截面注写方式,表达梁的截面尺寸和配筋的施工图。,14,梁平法施工图平面注写方式示例,15,梁平法平面注写方式示例（局部）,16,1、平面注写方式,平面注写方式在梁的平面布置图上，分别在不同编号的梁中各选出一根，在其上注写断面尺寸和配筋数值的方式来表达梁平法施工图。,17,1、平面注写方式,平面注写包括,集中标注,与,原位标注,，集中标注表达梁的,通用数值,，原位标注表达梁的,特殊数值,。,当集中标注中某项数值不适用于梁的某个部位时，则应将该项数值在该部位原位标注，施工时，按照原位标注取值优选原则。,18,梁集中标注的内容：,五项必注值和一项选注值,梁编号，该项为必注值。,由梁类型代号、序号、跨,数及有无悬挑代号组成。,例：KL1（3）：表示框架梁第1号，3跨，无悬挑,WKL1（3）：表示屋面框架梁第1号，3跨，无悬挑,L3（2）：表示非框架梁第3号，2跨，无悬挑,XL1 ：表示纯悬挑梁第1号,注：XL表示“纯悬挑梁”。如果是,“框架梁带悬挑端”，则按如下方式标注：,KL2（3A）：表示框架梁第2号，3跨，一端有悬挑,KL2（3B）：表示框架梁第2号，3跨，两端有悬挑,19,梁截面尺寸，该项为必注值。,当为,等截面梁,时，用bh表示。如300650表示梁截面宽度为300mm，截面高度为650mm。,当为,加腋梁,时，用bh YC,1,C,2,表示，其中C,1,为腋长，C,2,为腋高。,20,悬挑梁标注,当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即bh,1,/h,2,。,“300700/500”的集中标注一般用于,“纯悬挑梁”。,若为,“框架梁带悬挑端”，,则在悬挑端进行原位标注“300700/500”。,如“300700/500”表示梁根部截面高度700mm，端部截面高度500mm。,21,梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。,箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；箍筋肢数应写在括号内。,例：10100200(4),例：8100(4)150(2),表示箍筋为HPB235级钢筋，直径10 mm，加密区间距为100，非加密区间距为200，均为四肢箍。,表示箍筋为HPB235级钢筋，直径8 mm，加密区间距为100，四肢箍；非加密区间距为150，双肢箍。,22,梁上部通长筋或架立筋配置，该项为必注值。,例：“222”表示用于双肢箍。,“222+(412)”表示用于六肢箍，其中222为通长筋，括号内412为架立筋，,23,梁通长筋,当梁的上部和下部纵筋均为通长筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来，少数跨不同者，可取原位标注。,如：322；420,表示梁的上部配置322的通长筋，梁的下部配置420的通长筋。,24,梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。,当梁腹板高度hw450 mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。此项注写值以大写字母G开头，注写设置在梁两个侧面的总配筋值，且对称配置。,如：G412，表示梁的两个侧面共配置412的纵向构造钢筋，每侧各212。,由于是构造钢筋，其搭接与锚固长度可取为15d。,25,梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。,当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N开头，注写配置在梁两个侧面的总配筋值，且对称配置。受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。,如：N622，表示梁的两个侧面共配置622的受扭纵向钢筋，每侧各配置322。,由于是受力钢筋，其搭接长度为La或L,aE,锚固长度与方式同框架梁下部纵筋。,26,梁顶面标高高差，该项为选注值。,梁顶面标高高差是指相对于该结构层楼面标高的高差值，有高差时，须将其写入括号内（当梁顶比板顶低时，注写成“负标高高差”；当梁顶比板顶低时，注写成“正标高高差”），无高差时不注。,如：（-0.100）表示梁顶面比楼板顶面低0.100m。,一般情况下，需要注写梁顶面高差的梁有：,洗手间梁、楼梯平台梁、楼梯平台板边梁等。,27,(2)梁原位标注的内容规定,梁支座上部纵筋，应包含通长筋在内的所有纵筋。,a当上部纵筋多于一排时，用斜线“”将各排纵筋自上而下分开。,如：梁支座上部纵筋注写为625 42时，表示上一排纵筋为425，下一排纵筋为225。,28,b当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时将角部纵筋在前。,如：梁支座上部有四根纵筋，225放在角部，222放在中部，在梁支座上部应注写为225+222。,c当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。,梁支座上部纵筋，应包含通长筋在内的所有纵筋。,29,梁下部纵筋：,a当下部纵筋多于一排时，用斜线“”将各排纵筋自上而下分开。,如：梁下部纵筋注写为625 24，则表示上一排纵筋为225，下一排纵筋为425，全部伸入支座。,b当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时角筋写在前面。,如：梁下部纵筋注写为225+222，表示225放在角部，222放在中部。,30,c当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。,梁下部纵筋：,如：下部纵筋注写为625 2(-2)4,如：梁下部纵筋注写为225+322(-3)525,表示上一排纵筋为225，且不伸入支座；下一排纵筋为425，全部伸人支座。,31,附加箍筋或吊筋,直接画在平面图中的主梁上，用线引注总配筋值(附加箍筋的肢数注在括号内)。,32,其他：,当在梁上集中标注的内容如：截面尺寸、箍筋、通长筋、架立筋、梁侧构造筋、受扭筋或梁顶面高差等，不适用某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。,33,2、截面注写方式,截面注写方式在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选一根梁用截面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。,34,梁平法施工图截面注写方式示例,35,36,37,柱截面几何参数代号,38,39,40,再见!,41,
