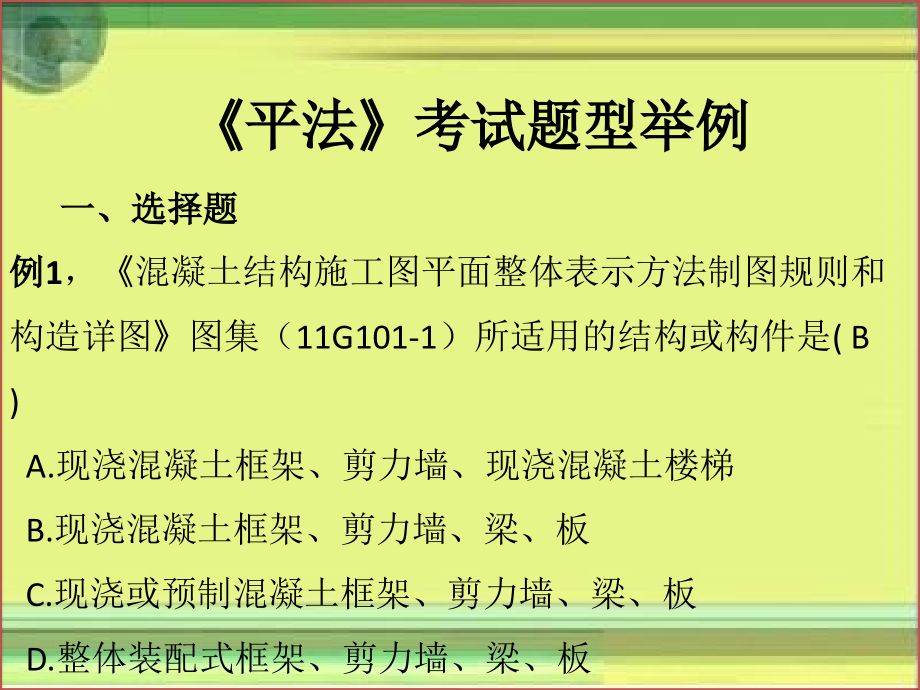

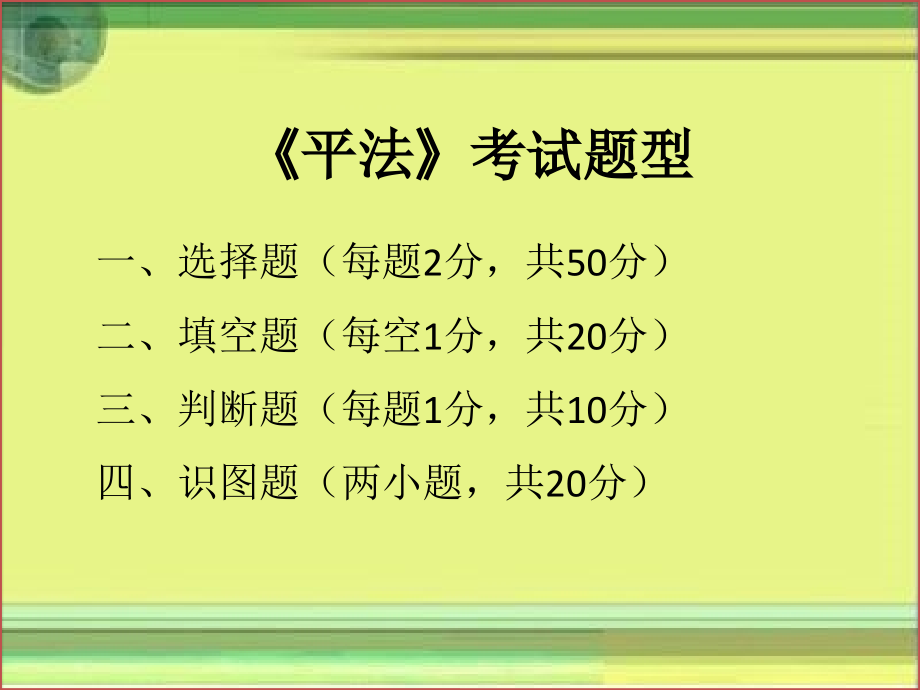

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,#,平法,考试题型,一、选择题（每题,2,分，共,50,分）,二、填空题（每空,1,分，共,20,分）,三、判断题（每题,1,分，共,10,分）,四、识图题（两小题，共,20,分）,平法,考试题型举例,一、选择题,例,1,，,混凝土结构施工图平面整体表示方法制图规则和构造详图,图集（,11G101-1,）所适用的结构或构件是,(B ),A.,现浇混凝土框架、剪力墙、现浇混凝土楼梯,B.,现浇混凝土框架、剪力墙、梁、板,C.,现浇或预制混凝土框架、剪力墙、梁、板,D.,整体装配式框架、剪力墙、梁、板,例,2,，框架柱与屋面框架梁的构件代号分别为,(C ),A.KZ,、,KL B.KJZ,、,WKL,C.KZ,、,WKL D.KZZ,、,WL,例,3,，,关于结构层高与建筑层高，下列说法错误的是,(C ),A.,结构层高是指本层现浇楼板上表面与上一层现浇楼板上表面的高度,B.,建筑层高是指本层的地面到上一层地面的高度,C,一般来说，结构层高小于建筑层高,D.,如果各楼层的地面做法相同，则结构层高与建筑层高是一致的,例,4.,某剪力墙洞口的中心标高标注为,“,-1.800m,”,，表示的意义是（,A,）,A.,该洞口的中心比本结构层楼面低,1.8m,B.,该洞口的中心比上层结构层楼面低,1.8m,C.,该洞口的中心比本结构层楼面高,1.8m,D.,该洞口的中心比下层结构层楼面高,1.8m,例,5,关于柱的箍筋加密区，下列说法错误的是（,A,）,A.,抗震框架柱须全高加密,B.,框支柱须全高加密,C.,短柱须全高加密,D.,纵筋采用搭接连接的抗震框架柱，在柱纵筋搭接长度范围内，箍筋须加密,例,6,.,梁上部纵筋为通长筋,2 22,，架立筋,4,12,，平法表示,为（,）,A.,2 22,；,4,12,B.,2 22,+,4,12,C.,2 22,+,（,4,12,）,D.,2 22/4,12,例,7,.,某抗震框架梁,KL1,上部纵筋的集中标注为（,2,14,），对该纵筋的理解，正确的是（,D,）,A,抗震框架梁,KL1,上部的架立筋,B.,抗震框架梁,KL1,上部的通长筋,C.,抗震框架梁,KL1,上部的支座负筋,D.,该纵筋标注是不妥的,例,8,受拉钢筋基本锚固长度与下列哪些因素有关（,C,）,A,钢筋种类与直径、混凝土强度等级、抗震等级、构件类别,B,钢筋种类与直径、混凝土强度等级、抗震等级、环境类别,C,钢筋种类与直径、混凝土强度等级、抗震等级,D,钢筋直径、混凝土强度等级、抗震等级,例,9,关于剪力墙柱，下列表述错误的是（,A,）,A,同一位置的暗柱，底层设置为构造边缘暗柱，以上可以设置为约束边缘暗柱,B,约束边缘构件应用于抗震等级较高的建筑，构造边缘构件应用于抗震等级较低的建筑,C,底部加强部位采用约束边缘构件，非底部加强部位可以采用构造边缘构件,D,暗柱的截面宽度等于剪力墙肢厚度，约束边缘端柱的截面长、宽尺寸大于等于二倍墙厚,例,10,抗震框架梁底部纵筋在中间支座的锚固长度要求大于等,l,aE,且大于等于,0.5h,c,+5d,（,h,c,为梁支座宽度，,d,为纵筋直径），下列说法正确的是（,C,）,A,锚固长度取,l,aE,或,0.5h,c,+5d,皆可,B,锚固长度不小于,l,aE,或不小于,0.5h,c,+5d,C,该锚固长度的规定是为了满足支座两侧的底部纵筋在支座内的搭接长度满足要求,D,锚固长度大于等于,0.5h,c,+5d,是要求底部纵筋末端申过支座中心线至少,5d,的长度,例,1,1,.,对有梁楼盖标注：,B:X 12120,；,Y 10110,，下列理解正确的是（,）,A,板块下部,X,、,Y,向的贯通纵筋,B.,板块上部非贯通纵筋,C,板块上部,X,、,Y,向的贯通纵筋,D.,板块下部非贯通纵筋,例,12,.,抗震框架柱（柱净高,H,n,、柱截面长边尺寸,h,c,），除嵌固部位外，从楼（或基础）顶（向上）和梁底（向下）算起的非连接区长度为（,B,）,A,不小于,H,n,/6,B,不小于,max H,n,/6,、,h,c,、,500,C,不小于,500mm,D,不小于,H,n,/3,例,13,.,对无梁楼盖标注：,ZSB2,（,5A,）,B,16100,；,T 18200,，下列理解正确的是（,C,）,A,.,2,号跨中板带，,5,跨，一端带悬挑,B.B,和,T,分别表示板带上部、下部的贯通纵筋,C.2,号柱上板带，,5,跨，一端带悬挑,D.B,和,T,分别表示板带上部、下部的非贯通纵筋,例,14.,钢筋采用端头加锚板或扩大端头的锚固形式时，下列说法正确的是,(B ),A.,钢筋的总锚固长度仍须满足要求,B.,钢筋的锚固平直段长度仍须满足要求,C.,钢筋总锚固长度不足时，仍须做弯钩,D.,钢筋可以不伸入支座,例,15,框架上柱截面尺寸比下柱截面尺寸小,，框架梁高,h,b,，柱钢筋构造正确的是（,A,）,A,若要求纵轴线对齐，当,/,h,b,1/6,时，下柱柱顶钢筋锚固收头，将上柱钢筋伸入下柱锚固,B,若要求纵轴线对齐，当,/,h,b,1/6,时，将下柱钢筋弯曲后与上柱钢筋连接,C,若要求一边对齐，当,/,h,b,1/6,时，将下柱未对齐一侧的钢筋弯曲后与上柱钢筋连接,D,若要求一边对齐，当,/,h,b,1/6,时，下柱未对齐一侧钢筋在梁底截断，对齐边的钢筋连通,二、填空题,例,1,一端带悬挑的,3,号框架梁，截面尺寸,300,700,，竖向加腋，腋长,500,，腋宽,250,，平法表示为,。若为水平加腋，腋长和腋宽均为,500,，则平法表示为,。,例,2,.,设有一板带上部已配置贯通纵筋,18240,，板带支座上部非贯通纵筋为,20240,，则,18,钢筋间距为,mm,、,20,钢筋间距为,mm,、,18,与,20,钢筋间距为,mm,。,例,3,后浇带钢筋的两种留筋方式分别,为,贯通留筋,和,100%,搭接留筋,，其代号分别为,GT,和,100%,。,例,4,.,梁的箍筋为,级钢筋，直径,8,，加密区间距,100,，四肢箍；非加密区间距,200,，两肢箍，箍筋平法表示为,。,例,5,.,抗震框架柱的纵向钢筋直径为,d,，当采用焊接连接时，相邻接头错开的距离不得小于,mm,，且不得小于,d,。,例,6,.,下图,a,所示复合箍筋为,3,3,肢箍，则图,b,为,肢箍、图,c,为,肢箍。,图,a,图,b,图,c,例,7,.,下图,d,、图,e,、图,f,对应的剪力墙柱构件名称分别为,构造边缘翼墙,、,、,约束边缘翼墙,。,例,8,当连梁箍筋间距设计为,150mm,，侧面构造钢筋的拉,筋采用“隔一拉一”做法时，拉筋间距应为,mm,；,“隔二拉一”时，拉筋间距应为,mm,。,例,9,.,非抗震框架柱纵筋采用机械连接或焊接连接的非连接,区段从楼面算起的长度，不得小于,mm,。,例,10,.,梁下部纵筋上排为,2 25,和,3 22,，其中,3 22,不申入支座；下排纵筋为,5 25,，全部申入支座，,平法表示为,。,三、判断题,例,1,采用列表注写时，框架结构中的芯柱不需注写其与轴线的几何关系。（）,例,2,非抗震框架柱纵筋的连接位置可以不受非连接区的限制。（）,例,3,从理论角度来看，抗震框架梁底部纵筋都不存在合,适的连接位置，故施工时，梁底部纵筋宜遵循“按跨布,置”、在支座锚固的原则。（）,例,4,在无梁楼盖的柱上板带内布置的暗梁应设置箍筋。（,）,例,5,板块支座上部的非贯通筋向支座两侧伸出长度不同,时，应注写非贯通筋总长度。（）,例,6,暗梁、连梁及边框梁都应视为剪力墙结构的组成部,分。（）,例,7,上部通长筋为梁集中标注的必注项，而梁侧面钢筋,为选注项。（）,例,8,梁侧面的纵筋为构造钢筋或抗扭钢筋，须等间距、,对称布置，施工时可任选一种。（）,例,9,当框架梁底部纵筋在边柱中满足直锚长度要求时，可,不设,90,弯钩。（）,例,10,板上开洞，无论尺寸大小如何，均可采用板筋弯曲,以绕过洞口的方法进行处理。（）,例,11,上部通长筋为梁集中标注的必注项，而架立筋为选,注项。（）,四、识图题,例,1,某抗震框架柱如图所示，纵筋配筋为,14 20,，采用焊接连接，浇筑某层楼盖混凝土时，预留框架柱纵筋，已知该楼层净,H,n,=3.3m,，柱截面尺寸,b,h=450,450,。回答以下问题：,（,1,）焊接连接的连接区长度（或接头错开的距离）为,mm,。,（,2,）同一连接区内纵筋连接的根数不宜超过,根。,（,3,）第一批连接的纵筋最低预留高度,H,1,=,mm,，第二批连接的纵筋最低预留高度,H,2,=,mm,。,例,2,阅读楼盖结构施工图，回答以下问题：,（,1,）中间板块上部非贯通筋向跨内的伸出长度值是指（）。,A,非贯通筋两端之间的长度值,B,自支座中心线至钢筋末端的长度值,C,自钢筋延伸方向一侧的支座边缘至钢筋末端的长度值,D,自钢筋延伸方向另一侧的支座边缘至钢筋末端的长度值,（,2,）,C,轴线上,3-4,轴线之间的的,6,号非贯通筋向外（即图面,C,轴线以下）的伸出长度值为,mm,。,（,3,）,C,轴线以下、,4-5,轴线之间编号 为的板块配筋为：上部非贯通,筋与,号钢筋相同（填写钢筋编号），上部贯通纵筋配筋为,，下部贯通纵筋配筋为,，分布筋配筋为,。,（,4,）图中“（,-0.05,）”表示的意义是 。,（,5,）图中,3,号钢筋的下料长度为,mm,。,例,3,阅读框架柱平法施工图，回答以下问题：,（,1,）图中“,LZ”,表示的构件名称为,。,（,2,）,3,轴线与,B,轴线相交处的芯柱“,XZ1”,最小截面尺寸,bh=,mm,mm,。,（,3,）画出图中箍筋类型,1,的复合形式示意图：,（,4,）若箍筋类型,4,的内箍为螺旋箍筋，三级钢，直径,8,，加密区间距,100,，非加密区间距,200,，则箍筋平法表示为,。,（,5,）图中,KZ1,截面配筋是否为对称配筋？,（填“是”或“不是”）,（,6,）本结构设计除应注明结构层高、楼面标高及结构层号外，尚应注明,上部结构嵌固部位位置,部位。,例,4,阅读梁平法施工图，回答以下问题：,（,1,）,D,轴线上框架梁,KL1,集中标注的钢筋“,2 25,”为（,）。,A,梁上部的架立筋,B,梁上部的通长筋,C,梁上部的支座负筋,D,梁上部的角部钢筋,（,2,）,D,轴线上框架梁,KL1,集中标注的钢筋“,G 4,10,”为（,）。,A,梁上部的架立筋,B,梁侧面的受扭钢筋,C,梁侧面的构造钢筋,D,梁侧面的受弯钢筋,（,3,）,6,轴线上、,A,、,B,轴线之间的,KL5,配置的“,2 18,”钢筋主要作用是（,）。,A,抵抗由次梁传来的集中荷载作用下产生的过大剪力,B,抵抗由次梁传来的集中荷载作用下产生的过大弯矩,C,抵抗由次梁传来的集中荷载作用下产生的过大压力,D,抵抗由次梁传来的集中荷载作用下产生的过大扭矩,（,4,）框架柱的截面尺寸为,b,h=600,600,，则,D,轴线上,3-4,轴线之间的梁左端上部第一排和第二排支座负筋向跨内的延伸长度分别为,mm,、,mm,。,（,5,）写出框架梁,KL2,的,4,跨名称：,跨、,跨、,跨、,跨,（用轴线号表示，例如：,6,7,跨）。,
