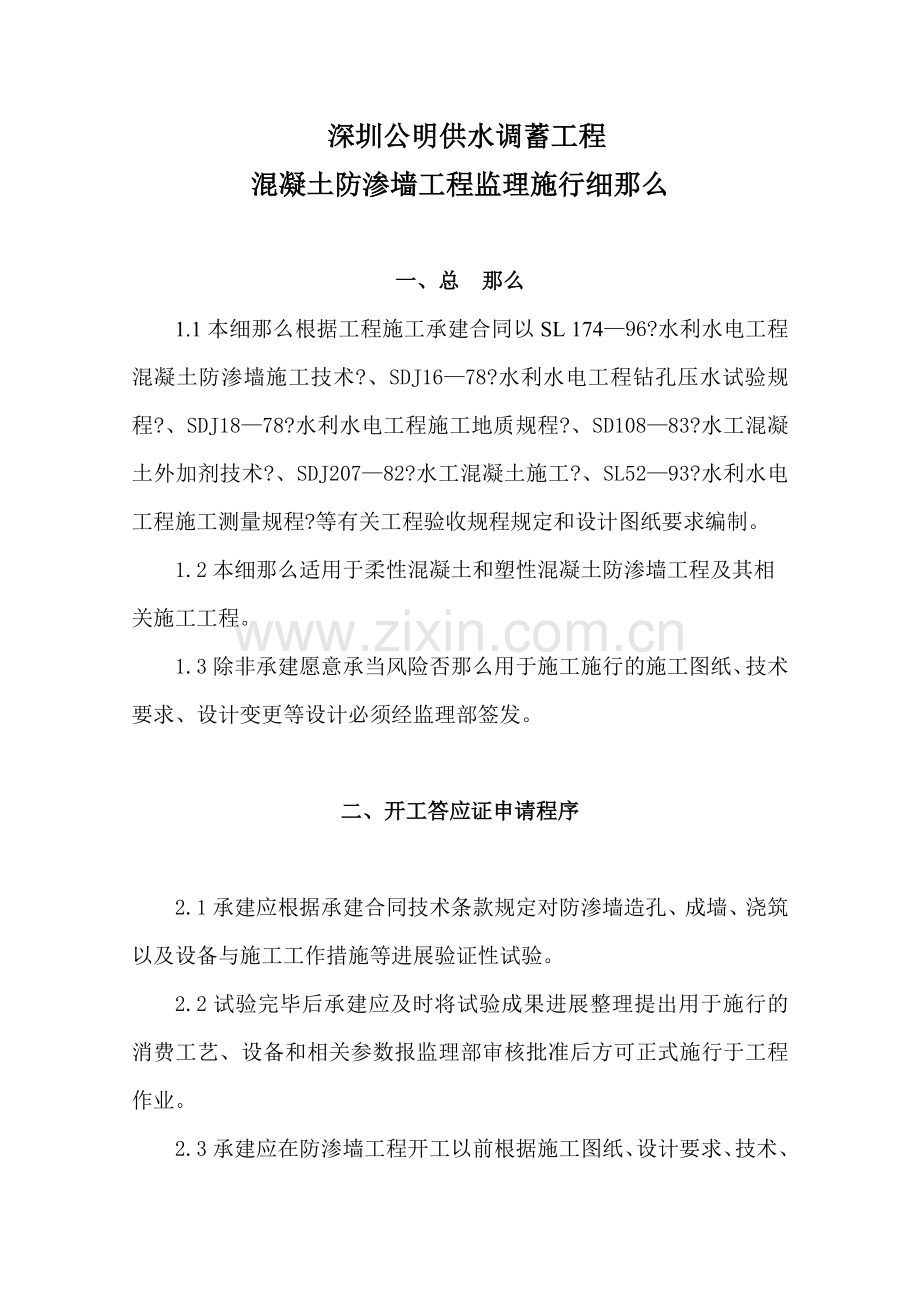

深圳公明供水调蓄工程
混凝土防渗墙工程监理施行细那么

一、总 那么
1.1本细那么根据工程施工承建合同以SL 174—96?水利水电工程混凝土防渗墙施工技术?、SDJ16—78?水利水电工程钻孔压水试验规程?、SDJ18—78?水利水电工程施工地质规程?、SD108—83?水工混凝土外加剂技术?、SDJ207—82?水工混凝土施工?、SL52—93?水利水电工程施工测量规程?等有关工程验收规程规定和设计图纸要求编制。
1.2本细那么适用于柔性混凝土和塑性混凝土防渗墙工程及其相关施工工程。
1.3除非承建愿意承当风险否那么用于施工施行的施工图纸、技术要求、设计变更等设计必须经监理部签发。

二、开工答应证申请程序

2.1承建应根据承建合同技术条款规定对防渗墙造孔、成墙、浇筑以及设备与施工工作措施等进展验证性试验。
2.2试验完毕后承建应及时将试验成果进展整理提出用于施行的消费工艺、设备和相关参数报监理部审核批准后方可正式施行于工程作业。

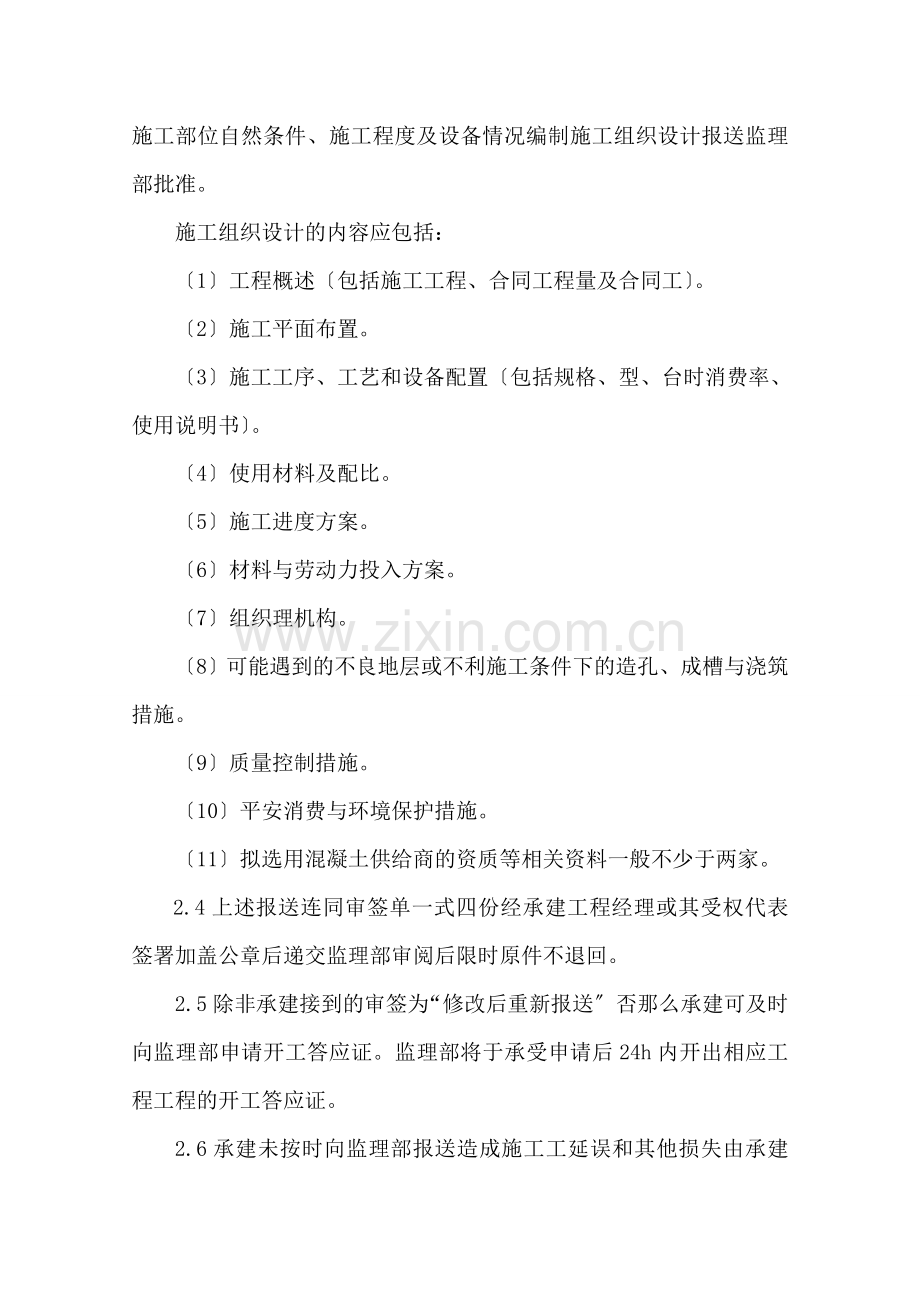

2.3承建应在防渗墙工程开工以前根据施工图纸、设计要求、技术、施工部位自然条件、施工程度及设备情况编制施工组织设计报送监理部批准。
施工组织设计的内容应包括：
〔1〕工程概述〔包括施工工程、合同工程量及合同工〕。
〔2〕施工平面布置。
〔3〕施工工序、工艺和设备配置〔包括规格、型、台时消费率、使用说明书〕。
〔4〕使用材料及配比。
〔5〕施工进度方案。
〔6〕材料与劳动力投入方案。
〔7〕组织理机构。
〔8〕可能遇到的不良地层或不利施工条件下的造孔、成槽与浇筑措施。
〔9〕质量控制措施。
〔10〕平安消费与环境保护措施。
〔11〕拟选用混凝土供给商的资质等相关资料一般不少于两家。
2.4上述报送连同审签单一式四份经承建工程经理或其受权代表签署加盖公章后递交监理部审阅后限时原件不退回。
2.5除非承建接到的审签为“修改后重新报送〞否那么承建可及时向监理部申请开工答应证。监理部将于承受申请后24h内开出相应工程工程的开工答应证。
2.6承建未按时向监理部报送造成施工工延误和其他损失由承建承当合同责任。
三、施工过程监理

3.1承建应在施工前完成防渗墙工程施工准备工作并报监理部查验。施工准备工作检查主要内容包括：
〔1〕钻机、抓斗、其他造孔与开槽设备及其数量能满足施工要求。
〔2〕泥浆拌制系统包括储料场和配料拌和系统泥浆中转站等其才能满足顶峰用料要求。
〔3〕泥浆净化回收系统满足槽孔废浆连续净化、回收利用的要求。
〔4〕塑性混凝土和柔性材料拌和系统能满足拌制质量和顶峰供料强度。
〔5〕混凝土拌和输送满足顶峰防渗墙浇筑的强度要求。
〔6〕履带吊、汽车吊、直升导和套接收性能及数量满足泥浆槽孔中墙体浇筑顶峰要求。
〔7〕供电、供水系统满足施工顶峰时供电、供水容量要求。
〔8〕用于制备防渗墙体和泥浆的原材料〔石子、砂、水泥、粘土、膨润土、外加剂〕的储存量满足施工用料量的要求。
3.2防渗墙施工7天前承建应对防渗墙轴线、槽孔孔位进展实地放样并将放样成果报监理部审批。
3.3施工过程中承建建立健全三级质检体系实行质量跟踪监视制度按照报经批准的施工组织设计按章作业文明施工。
3.4防渗墙体材料配合比、所选用混凝土拌合站厂家及其相关资料、原材料选用及其配制和拌制工艺流程应经现场施工试验验证并于开场浇筑28天前报监理部批准。
当监理工程师认为承建提供的墙体材料配合比不能满足质量要求时有权指承建按照监理部指定的配合比和配制进展配制。
3.5泥浆的技术性能、制备泥浆原材料、配合比及配制、工艺流程、泥浆供给使用、净化回收工艺等均应经现场施工试验验证并报监理部批准后施行。
3.6承建应按设计图纸规定的防渗墙施工平台高程施工其施工方案应报监理部批准。
3.7防渗墙施工前承建应选择地质条件类似的地点或在防渗墙轴线上进展消费性施工试验。获得造孔、泥浆固壁、墙体浇筑等有关参数资料并报经监理部批准后方可正式开展防渗墙施工作业。
3.8施工过程中假设发现作业效果不符合设计或技术要求时应及时调整或修订施工组织设计并报监理部批准后施行。
3.9承建应根据防渗墙主孔岩样提出防渗墙槽孔、终孔深度报监理部组织监理工程师和设计地质工程师现场鉴定确定。
3.10防渗墙造孔成槽过程中遇孤石、块球体或弱风化岩层在确保孔壁平安的前提下可采用综合措施处理。必须采用孔内钻爆作业时应提出孔内钻爆设计和措施报监理部批准并在监理工程师现场监控下施行。
3.11造孔过程中出现漏浆或塌孔现象时承建除及时测试、记录浆液漏失量和塌孔等详细情况外应迅速查明原因采取处理措施同时监理工程师现场查验并将经过、原因和处理结果书面呈报监理部审核。
3.12防渗墙槽段各孔位、孔深、孔斜、槽孔深度及清孔换浆等工序的检验应在承建质检部门三级自检合格的根底上报监理工程师检验认证方可进展下一道工序作业。
3.13施工过程中监理工程师有权对承建现场作业记录和原始资料进展检查。
监理工程师还将对重要作业工序进展巡视、跟踪和检查发现违背技术、规程作业监理工程师有权采取口头违规警告、书面违规警告直至指返工停工等方式予以制止。由此而造成经济损失与施工延误由承建承当合同责任。
3.14施工过程中承建加强技术理做好原始资料的记录、整理和工程总结。并按监理部要求于次月5日前向监理部报送当月作业月报。

四、施工质量控制

4.1防渗墙施工平台必须坚实、平坦导向槽口板高度控制应符合设计要求并保证垂直、稳固、位置准确。
4.2固壁泥浆原材料应进展物理、化学分析和矿物鉴定并满足如下要求：
〔1〕粘土：粘粒含量应大于50塑性指数大于20含砂量小于5。其中二氧化硅与三氧化二铝含量比值应到达3～4。
〔2〕成品膨润土：质量可采用石油工业部部颁SY5060―85?钻进液用膨润土?。
〔3〕水：对泥浆不得产生不利影响应通过水质分析认证。
4.3固壁泥浆拌制和时间应通过试验确定并按报经监理部批准的配合比配制加量误差值不得大于5。拌制好的泥浆性能指标应满足合同技术和设计要求。
4.4施工过程中应加强对泥浆性能质量的检验和控制。
(1)、新制膨润土泥浆需存放24h经充分水溶膨胀前方能使用。
〔2〕、储浆池内的泥浆应经常搅动防止离析沉淀控制性能指标均一。
〔3〕、净化回收泥浆应检验其性能指标符合要求才能使用。
〔4〕、槽孔内泥浆浆液面应控制在槽口板顶面以下30～50cm范围。
4.5防渗墙槽段长度、成墙厚度、套接厚度控制要求：
〔1〕槽段按两个序划分长度应结合地质条件、施工部位、造孔、导布置、浇筑才能等因素确定控制在7.0～9.0m范围。
〔2〕成墙厚度应符合设计及图纸的要求。
〔3〕相邻槽孔要求采用套接本墙厚度为60cm套接厚度不小于56cm。必须采用双向反弧桩柱法和平接法时应报监理部批准前方准施行。
4.6槽孔中心线和垂直度控制要求：
〔1〕各单孔开孔中心线位置在设计防渗墙中心线上、下方向的误差不大于3cm。
〔2〕槽孔应平整垂直2m一段检查孔斜两端主孔孔斜率不得大于3‰其他槽孔孔斜率不得大于4‰含漂石块球体及基岩面倾斜度较大等特殊部位孔斜率不得大于5‰。
〔3〕整个槽孔孔壁控制平整无梅花孔、探头石和波浪形小墙等。
〔4〕一、二槽套接孔的两次孔位在任一深度均应保证搭接墙体厚度符合设计要求。
4.7槽孔深度控制要求：
〔1〕槽孔深度结合槽孔主副孔岩样综合判断防渗墙底部伸入基岩不少于0.5m特殊地层由监理工程师组织设计和地质工程师共同研究确定。
〔2〕相邻两主孔终孔深度差小于1.0m时中间副孔深度与较深主孔之差不得大于相邻两主孔之差的1/3；相邻两孔终孔深度之差大于1.0m时其中间副孔深度应取岩样进展基岩鉴定其终孔深度与较深主孔深之差不得大于1.0m且副孔孔底高程不得高于两主孔高程的中间位置。
〔3〕槽孔浇筑时导应设置在较深的主孔或副孔内以确保防渗墙与基岩嵌接的质量。
4.8清孔换浆控制要求。
〔1〕清孔换浆完毕1h后：
一般粘土泥浆：孔底淤积厚度≤10cm；孔内泥浆比重<1.25g/cm3,粘度<30s含砂量<10且不含粒径大于5.0mm的钻渣；
膨润土泥浆：泥浆比重<1.15 g/cm3粘度<30-50s含砂量<3在30min内失水量<40ml不含粒径大于5.0mm的钻渣。
〔2〕二槽孔清孔应采用刷子钻头去除套接孔壁上的泥皮以刷子钻头上根本不带泥屑、孔底淤积不再增加为合格。
〔3〕清孔合格后应在4h内浇筑墙体材料。如因故延长时间应经监理工程师批准并采取其他防止淤积的措施但待浇时间最长不得超过8h。否那么应重新清孔。
4.9墙体材料应分批进展性能检测并于方案使用的5天前报监理工程师认证。经认证合格商品混凝土厂家被批准使用的原料在使用前应集中保存确保原料的物理力学性能、化学性能保持不变。
其性能控制指标：
〔1〕水泥：标32.5R应满足国标GB200―的各项指标要求。
〔2〕碎石子：粒径5～20mm含泥量<1表观度不少于2730kg/m3,巩固性＜15。
〔3〕风化砂：含泥量<3含水量<5表观度不少于20 kg/m3粒径小于20mm不均匀系数为8～12。
〔4〕粘土、膨润土：应满足制泥浆用土料要求。
4.10本防渗墙设计指标：混凝土防渗墙厚度0.6M强度等级为C20抗渗标W8弹性模量25500兆帕；胶凝材料用量不宜少于350㎏/M3；水胶比不宜大于0.65.
4.11墙体材料物理特性控制指标。
墙体材料入孔时的塌落度为18～22cm保持15cm以上的时间应不小于1.0h ;扩散度为34～40cm初凝时间应不小于6h终凝时间不宜大于24h；混凝土的度不能小于2100㎏/M3；一槽段混凝土早强度不宜过高要求孔口的混凝土具有良好的和易性。
4.12墙体浇筑质量控制的一般要求：
〔1〕混凝土的拌和及运输才能应满足方案浇筑强度的要求并且能保证浇筑能连续进展假设因故中断时间不超过40分钟。

〔3〕墙体浇筑前每个导内均应下入均应下入隔离球塞。浇筑时先注入足够的混凝土挤出球塞并埋住导底端控制导埋入墙体材料内的深度保持在1～6m之间。
〔4〕墙体材料拌和、运输应保证浇筑连续槽孔内墙体材料上升速度控制不小于2m/h上升面高差不得大于0.5m并要求30min测量一次。同时开浇和结尾时应适当增加测量次数。
〔5〕墙体浇筑时严禁不合格材料进入槽孔内。还要防止入的混凝土将空气压入导内并要求在槽口入口随机取样检验浇筑材料物理力学性能指标。
〔6〕墙体浇筑过程中发现导漏浆或墙体材料内混入泥浆或发生其他意外情况承建除按规定或监理工程师处理外应及时向监理部其发生的时间、位置、原因分析、补救措施以及处理经过和结果。
4.13预埋
预埋或预留孔所使用的钢应有足够的强度和刚度下设前应在地面上安装检查其是否顺直弯曲度应小于1。预埋底部和上端应予以固定还要确定拔出时间。并在浇筑后保护好预留孔防止异物坠入,还要确定拔出时间。
五、质量评定及验收

5.1一般原那么和要求：
〔1〕防渗墙工程系隐蔽工程应严格按照承建合同技术条款、设计和施工作业规程进展施工实在保证工程质量。
〔2〕施工质量情况须有详实准确的文字记录数据明晰准确资料齐全。
其主要记录内容应包括：
1〕各种原材料试验、检测记录。
2〕泥浆浆液配比、混凝土配比及其物理力学性能指标检验记录。
3〕各工序和工艺作业记录。
4〕防渗墙每个槽孔的详细作业及混凝土配比、坍落度、扩散度、泥浆度等纪录。
5〕各项观测设施的埋设、观测、测试记录。
6〕各项中断、事故、特殊情况处理等记录。
7〕各项质量检查记录。
8〕其他各项必须的记录。
9〕资料要及时整理、分析绘制浇筑图表为合同工程验收作好准备。
5.2质量检查内容和质量。
〔1〕工序质量检验工程和根据承建合同技术条款、设计及其相应施工技术等要求进展〔详见验收表格〕。
〔2〕墙体质量检查工程和：
1〕防渗墙成墙后承建应将施工资料报监理工程师审核并由监理工程师根据施工资料指定检查位置、数量和。检查时段控制在成墙28天以后。检查包括浇筑槽口随机取样钻孔取芯试验、钻孔压〔注〕水试验和芯样室内物理力学性能试验。
2〕浇筑槽口取样试验数量与常规混凝土试验要求一样。钻孔检查按设计、要求特殊情况按监理工程师指增减。试验工程为90的样品做抗压、抗折强度试验10的样品做浸透系数、允许浸透比降、初始切线模量测试。详细测试样品分配由承建提出报监理部批准。
3〕合格：墙体材料物理力学强度指标和抗渗应到达设计值合格率达90以上。不合格局部的物理力学性能强度指标必须到达设计值的70以上且不得集中在相邻槽孔中。压〔注〕水检查的为浸透系数K＜2×10-7cm/s。
4〕检查孔必须按机械封孔法进展封孔。封孔材料为粘土水泥浆控制配合比 土：灰：水＝3：1：2。
5〕当检查不合格时应按监理工程师增加检查孔数。对检查不合格的槽孔段承建应按监理工程师进展处理直至到达合格为止。
5.4单元工程质量评定。
在槽段各孔的主要检查〔测〕工程符合的前提下其他检查工程符合且其他检测工程有70及其以上符合的评为合格：其他检查工程符合且其他检测工程有90及其以上符合的评为优良。

六、工程施工资料报送

6.1施工作业间承建应于次月7日前向监理部提交一式4份包括本月所完成的工程工程进展和工程量的数据表格、说明等项内容的施工作业月报。同时在月末呈交下月工作方案。
6.2承建提交的施工作业月报应包括以下主要内容：
〔1〕施工工程进展平面、剖面图。
〔2〕每个槽孔的进尺以及孔位、孔深、孔宽、孔径、孔斜记录。
〔3〕各种原材料试验资料、墙体材料配比试验资料以及泥浆试验等资料。
〔4〕钻孔、槽孔地质资料及钻孔柱状图。
〔5〕一、二槽孔间的套接厚度测量记录。
〔6〕清孔时槽孔内泥浆性能、孔底淤积厚度、孔壁刷洗检测记录。
〔7〕墙体浇筑各项检测记录、墙体材料随机取样物理力学性能指标检验资料。
〔8〕仪器、钻孔预埋埋设及拔记录资料。
〔9〕单元工程质量检测资料。
〔10〕槽孔作业、墙体浇筑和顺序的说明。
〔11〕施工设备、劳动力投入及墙体材料消耗。
〔12〕平安、质量事故及其他特别情况处理记录。
〔13〕其他必须或说明情况。

七、工程计量与支付

7.1要求承建提供的、图纸、、手册、数据和合同中规定应报送的其他费用已包括在防渗墙工程价格中业主不另行计量支付。
7.2防渗墙的计量与支付应按合同工程量报价和合同规定的计量计量和支付。
7.3承建为完成防渗墙施工而进展的各种试验包括消费验证试验等所发生的所有费用均已包括在合同报价单所列的工程价格中业主不另行计量支付。
7.4承建为保证防渗墙施工质量所进展的各项检测以及按施工图纸、规定或监理工程师进展的质量检查、检测〔包括取样和室内试验〕的已包括在相应工程价格中业主不另行计量支付。
7.5承建因施工质量不合格返工或监理工程师进展补救加固处理等所发生的费用业主不另行计量支付。
7.6承建为施工所进展的施工准备及场地清理、维护等费用已包括在工程价格中业主不再另行计量支付。

八、其他

8.1本细那么未列之其他施工技术要求按合同技术以及设计要求执行。
8.2本细那么未列的施工测量、施工进度控制、工程工程质量检验、合同支付、合同工程验收等还应按合同有关规定并结合相关监理工作规程与监理施行细那么要求执行。
8.3监理部和监理工程师为施工进展所作出的批准、审核、检查和认证并不表示可以减轻承建为保证工程进度和工程质量所应承当的合同责任。
8.4未尽事项按有关和设计合同执行。
