某广场地下结构防水工程监理细则.doc

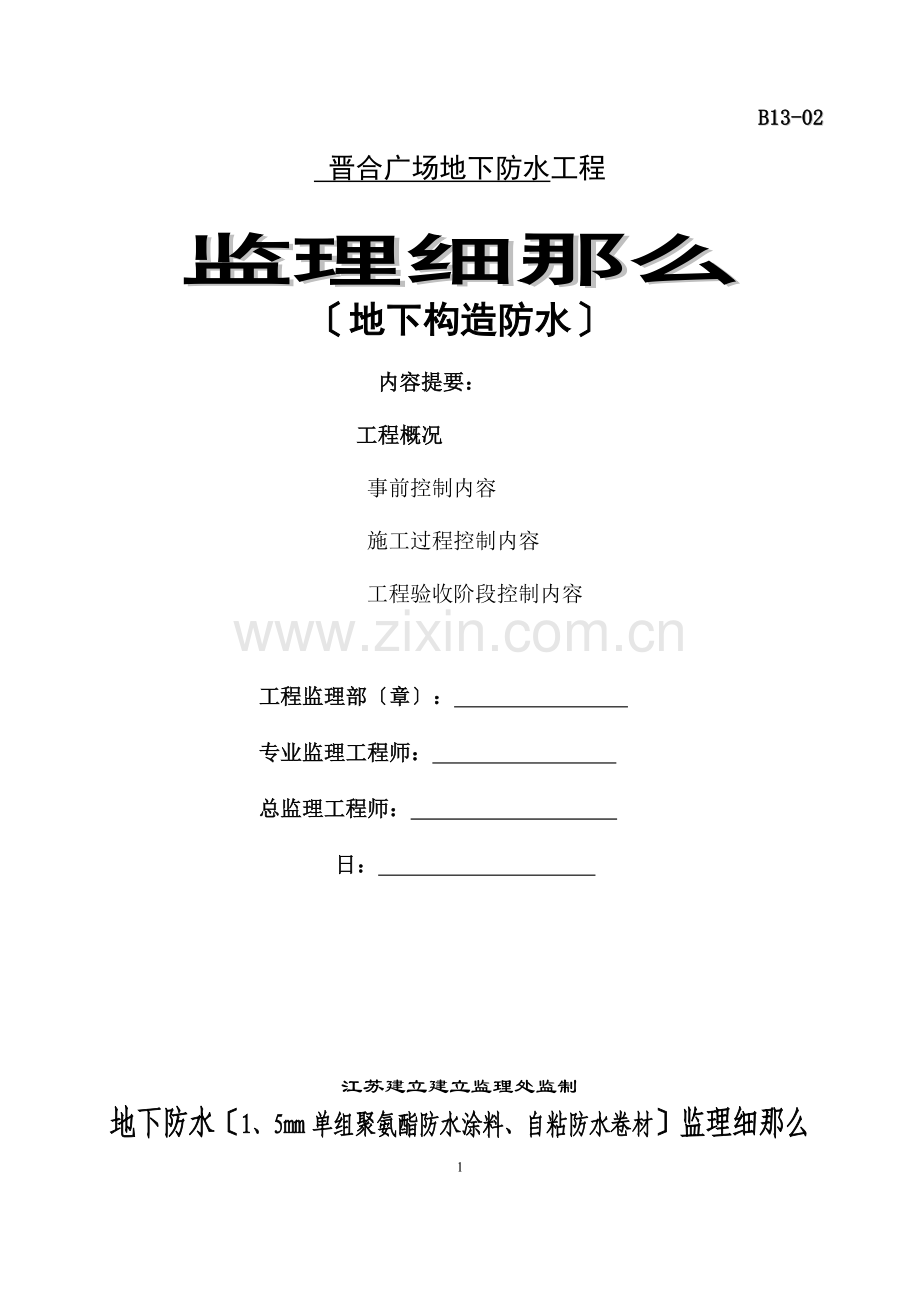

B13-02
晋合广场地下防水工程
监理细那么
〔地下构造防水〕

内容提要：

工程概况

事前控制内容

施工过程控制内容

工程验收阶段控制内容

工程监理部〔章〕：　　　　　　　　

专业监理工程师：

总监理工程师：　　　　　　　　 　

　　　　　 日：　　　　　　　　　　

江苏建立建立监理处监制
地下防水〔1、5mm单组聚氨酯防水涂料、自粘防水卷材〕监理细那么

1、工程概况〔略〕
2、事前控制内容：
2.1 审查施工资质、要查企业法人营业执照、资质等级证书。
2.2 通过与总包举行的首次会议,检查总包工程技术理与质保体系组织的建立与落实。
2.3 催促施工熟悉设计图纸和有关工程,组织或参与图纸会审,设计整理或认可的会审记录作为设计之一。
2.4 审查施工提出的组织设计〔施工技术方案〕,并针对现场布置、技术措施、劳动力组织、环保平安等,从技术可能、进度保证、经营合理等方面提出场面。〔明确开工前15天提交,开工前7天返回〕。
2.5 催促施工向班组交底,并把监理要求也交底清楚。对较大的技术方案交底,应施工邀请,监理可以参与。
2.6 参与业主向施工交待水准基点与座标控制网点。
2.7 催促施工提交卷材、胶粘材料的出厂合格证、质保书、准用证或进口商检,及按进场批量验收、抽验等资料,并审核认定。
2.8 检查施工检测用度量衡器的准备状况与有效限。
2.9 催促施工提供特殊工种的上岗证,并审核认定等。
2.10 监理根据施工工艺流程,要明确监理复核、验收、质量检评的工种工序,及施工中监理检测工程的频率〔一般不少于10〕。
2.11 催促、监控施工做好已经施工上级批准,并经监理审查认可的施工组织设计〈施工技术方案〉中所明确的施工准备阶段要求的工作。
3、施工过程控制内容
3.1 监理人员要经常在现场巡回检查,对易出问题的工序,要加强监控。
3.2 卷材与胶结材料质量监控。
防水卷材宜采用优质、耐腐蚀、抗菌、柔韧性好的沥青素材;
防水卷材不得采用纸胎油毡;
防水卷材不得有孔眼、断裂、叠皱、边缘断裂现象;
沥青卷材外表防粘层应均匀分布及油质均匀,无未浸透的油层和杂质,受水不起泡,不翘边,冬季不脆断;
粘贴卷材,必须采用与卷材相应的胶结材料。
3.3 卷材防水层铺贴施工监控:
防水层基层要求:
.1 基层必须是整体混凝土或钢筋混凝土构造;水泥砂浆或沥青砂浆、沥青混凝土找平层体结实、无松动现象,且外表枯燥;
.2 基层外表应平整,平整度为:用2m长直尺检查,基层与直尺间的空隙不应超过5mm,且每米长度内不得多于一处,空隙仅允许平缓变化;
.3 基层外表应清洁干净,无垃圾和灰尘;
.4 基层外表的阴角处,均应做成园弧形或钝角;
.5 基层还尚应符合?屋面工程施工及验收?的有关规定;
.6 防水层铺贴前,基层应做好隐蔽工程验收签证工作;
防水层卷材铺贴要求:
.1 平面铺贴,应使卷材与基层贴紧,搭接缝必须粘贴封严;
.2 立面铺贴,基层外表应满涂冷底子油,枯燥后再铺贴;
.3 粘贴卷材的沥青胶结材料的厚度一般为1.5～2.5mm;
.4 卷材的搭接长度,长边不小于100mm,短边不小于150mm,上下两层和相邻两幅卷材的接缝应错开,不得互相垂直铺贴;
.5 在立面与平面的转角处,卷材的接缝应留在平面上,距立面不小于600mm处;
.6 粘贴卷材时应展平压实,卷材与基层和各层卷材间必须粘结严,多余的沥青胶结材料应挤出,搭接缝必须用沥青胶结材料仔细封严。最后一层卷材贴好后,应在其外表均匀涂刷一层厚为1～1.5mm的热沥青胶结材料;
.7 在所有转角处均应铺贴附加层,附加层可用两层同样的卷材或一层抗拉强度较高的卷材;
.8 立面卷材防水层,宜直接铺贴在需防水构造的外外表〔即外防外贴法〕;当施工条件受到限制时,卷材也可采用铺贴在卷材防水层的永久性保护墙的内外表〔即外防内贴法〕,但保护墙需按基层要求处理;按模板要求加固。
.9 防水层施工完毕,在被水、土掩盖或作保护层前,在做好隐蔽工程验收签证工作后,才允许下道工序的施工;
防水层的保护层监控:
.1 卷材防水层的水泥砂浆或混凝土保护层,在立面上,应在涂刷防水层最后一层沥青胶结材料时,趁热粘上干净的热砂或散麻丝,待冷却后,随即铺抹一层10～20mm厚的1:3水泥砂浆,在平面上可铺设一层30～50mm厚的1:3水泥砂浆或细石混凝土保护层;
.2 为压紧和保护外部防水层在建筑物使用过程中不受损伤,应在防水层上先铺抹水泥砂浆,再用砖或混凝土土板块修筑保护墙,防水层与保护墙间的空隙应随时用砌筑砂浆填实;
.3 防水层的保护墙应在转角处和每隔5～6m的地方断开,并在断开的缝中用卷材条或沥青麻丝填塞;
.4 防水层一般采用混凝土或钢筋混凝土衬层压紧保护;
.5 顶板上外部的防水层可用整体浇捣的低标混凝土或用砂浆砌筑砖石、混凝土板块做成保护层;
.6 防水层的保护层〔保护墙〕完工或防水混凝土构造模板撤除并经历收合格后,基坑应及时回填,回填土应符合设计要求。
3.4 构造变形缝及卷材防水层与穿过防水层道的连接处理的监控:
构造变形缝处理:
.1 在不受水压工程中的处理掺合料的沥青浸过的毛毡、麻丝或纤维板填塞严,并用有纤维掺合料的沥青等材料封缝。
.1.1 构造变形缝应用加防腐。
.1.2 在重要的构造中,墙的变形缝应做出沟槽,并填嵌严;
.1.3 墙的变形缝的填缝,应根据施工进度逐段进展,每300～500mm高应嵌缝一次,缝宽不宜小于30mm;
.1.4 不受水压的卷材防水层,在变形缝处除原有的卷材防水层外,应加铺两层抗拉强度较高的卷材,如玻璃布油毡或再生胶油毡等。
.2 在受水压的工程中的处理:
.2.1 当温度经常处于5℃以下并不受强氧化作用时,构造的变形缝宜采用橡胶或塑料止水带。当有油料侵蚀时,应选用相应的耐油橡胶或塑料止水带,止水带应采用整条的。如必须接长或接成环状时,其接缝应焊接或胶结;
.2.2 当受高温时,构造变形缝宜采用1～2mm厚的紫铜板或不锈钢板制成的金属止水带,应是整条的。如需接长应予焊接。
.3 采用埋入式橡胶或塑料止水带,位置应正确,园环中心应在变形缝的中心线上,止水带应固定,并清洗干净;
.4 采用夹板安装在予埋螺栓上的可卸式止水带与夹板之间以及与予埋件之间均应用石棉纸板或软金属片衬垫严;
.5 止水带的接头尽可能设置在变形缝的程度部位,不得设在变形缝的转角处,转角处的金属止水带应做成园弧形。
地下防水工程的墙体和底板上有予埋道及予埋件穿过时,必须在砼浇捣前按设计要求固定;穿墙螺栓或道上应按设计加焊止水环,对穿过处做好防水处理;
.1 卷材防水层与道连接处,如带有法兰,应将卷材粘贴在法兰上,宽度至少100mm,并用夹板将卷材压紧。粘贴前应将金属配件外表的尘垢和铁锈去除干净,刷上沥青,并严格按设计或“施工〞所示连接施工;
.2 卷材防水层与穿过防水层的道或设备的连接处,如无法兰时,应逐层增设卷材附加层,并在最后一层卷材和卷材附加层做完后,应缠上沥青麻丝,涂上一层热沥青。
.3 变形缝及予埋道〔预埋件〕施工完毕,要伴随防水层做好隐蔽工程验收签证工作;
4、工程验收阶段控制内容:
4.1 通过参与或自行抽检对地下防水〔沥青卷材防水层〕分项工程质量检验评定,并给出监理,见附表一;
4.2 催促施工做好如下工程资料:
隐蔽工程验收记录;
原材料、半成品、成品的质量证明,试验和检验记录;
施工过程中重大技术问题的处理记录和工程变更记录;
卷材防水层分项工程质量检验评定表。
4.3 监理写出地下防水〔沥青卷材防水层〕分项工程质量小结。
附录一 监理用附图附表
卷材防水层质量及验收〔附表一〕
卷材防水层分项工程质量检验评定表〔附表二〕
附录二 有关法规参考资料
建筑安装工程质量控制与检验评定手册〔中国建筑工艺〕
?地下工程防水技术?GB50108-2001
?地下防水工程质量验收?GB50208-2002

附表一
卷材防水层质量及检验

保证工程
质量:
1、 卷材与胶结材料必须符合设计要求和施工规定。
2、 防水层及其变形缝、予埋件等细部做法必须符合设计要求和的规定。不得有渗漏现象。
检查数量：每100m2抽一处,但不少于3处。
检验：1项观察检查和检查出厂合格证、试验〔试配〕,现场取样试验记录。
2项观察检查和检查隐蔽工程验收记录。
基

本

项

目
质量:
1、卷材防水层的基层应符合如下规定：
合格：基层结实、外表干净阴角处呈园弧形或钝角冷底子油涂布均匀。
优良：基层结实、外表干净、平整、阴角处呈园弧形或钝角,冷底子油涂布均匀、无漏涂。
2、 卷材防水层的铺贴质量应符合如下规定:
合格：铺贴和搭接、收头符合施工规定,粘结结实严、接缝封严、无损伤。
优良：除上述合格条件外,加无空鼓等缺陷。
3、 卷材防水层的保护层应符合如下规定:
合格：保护层与防水层结合严。
优良：保护层与防水层粘结结实结合严厚度均匀一致。
检查数量:每项100m2抽查1次,但不小于3次。
检验:1、2项观察检查和检查隐蔽工程验收单。
3项观察检查。

附表二
监理对卷材防水层分项工程质量检验评定表

工程名称： 部位：
保
证
项
目
项 目
质量情况
1
卷材与胶结材料必须符合设计要求和施工规定。

2
卷材防水层及其变形缝、予埋等细部做法必须符合设计要求和施工规定。

基
本
项
目
项 目
质 量 情 况
等 级
1
基 层
1
2
3
4
5
6
7
8
9
10

2
防 水 层

3
保 护 层

检查结果
保 证 项 目

基 本 项 目
检查 项其中优良 项优良率 。
评

定

等

级

专业监理工程师: 总监:
