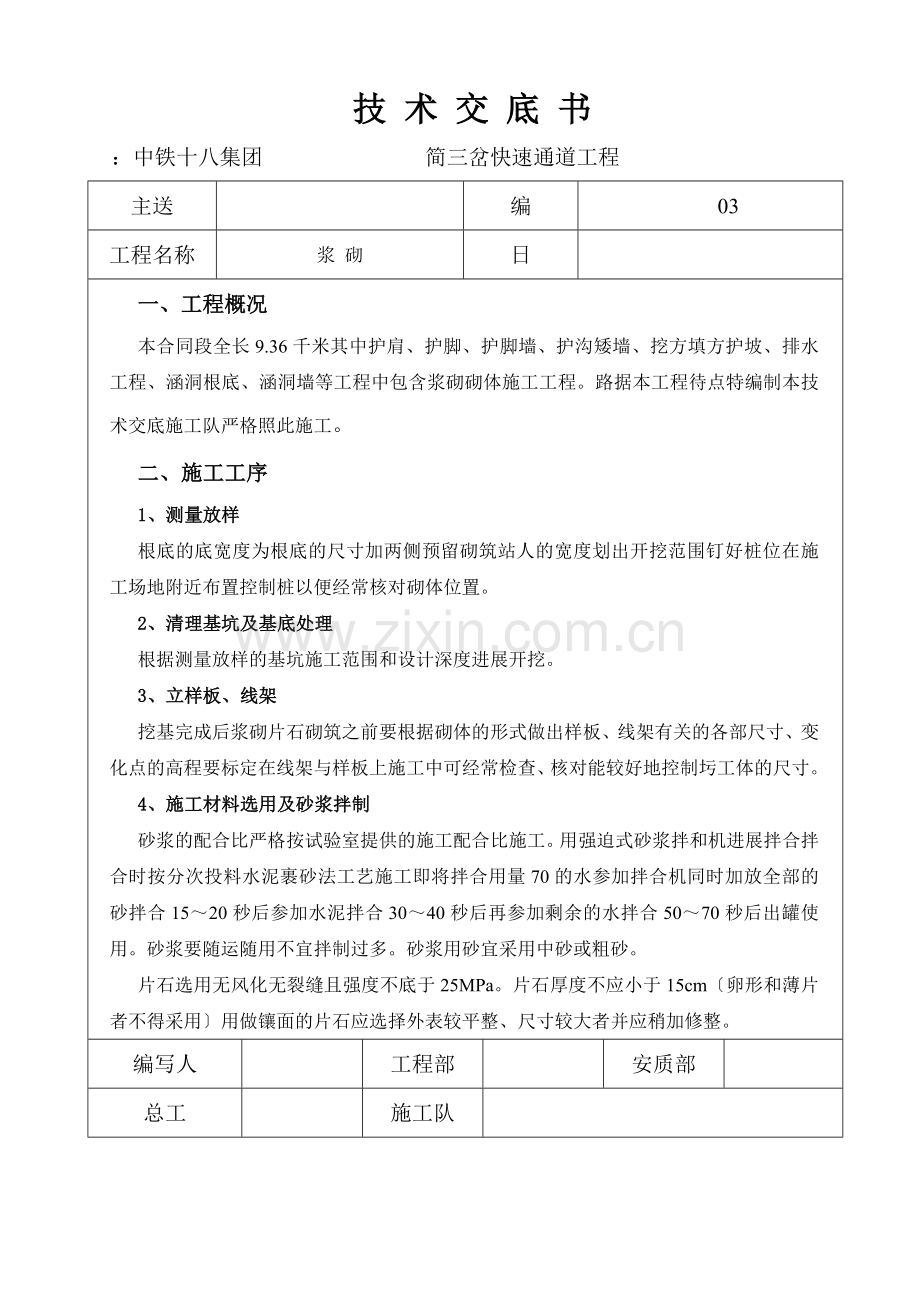

技 术 交 底 书
：中铁十八集团 简三岔快速通道工程
主送

编
03
工程名称
浆 砌
日

一、工程概况
本合同段全长9.36千米其中护肩、护脚、护脚墙、护沟矮墙、挖方填方护坡、排水工程、涵洞根底、涵洞墙等工程中包含浆砌砌体施工工程。路据本工程待点特编制本技术交底施工队严格照此施工。
二、施工工序
1、测量放样
根底的底宽度为根底的尺寸加两侧预留砌筑站人的宽度划出开挖范围钉好桩位在施工场地附近布置控制桩以便经常核对砌体位置。
2、清理基坑及基底处理
根据测量放样的基坑施工范围和设计深度进展开挖。
3、立样板、线架
挖基完成后浆砌片石砌筑之前要根据砌体的形式做出样板、线架有关的各部尺寸、变化点的高程要标定在线架与样板上施工中可经常检查、核对能较好地控制圬工体的尺寸。
4、施工材料选用及砂浆拌制
砂浆的配合比严格按试验室提供的施工配合比施工。用强迫式砂浆拌和机进展拌合拌合时按分次投料水泥裹砂法工艺施工即将拌合用量70的水参加拌合机同时加放全部的砂拌合15～20秒后参加水泥拌合30～40秒后再参加剩余的水拌合50～70秒后出罐使用。砂浆要随运随用不宜拌制过多。砂浆用砂宜采用中砂或粗砂。
片石选用无风化无裂缝且强度不底于25MPa。片石厚度不应小于15cm〔卵形和薄片者不得采用〕用做镶面的片石应选择外表较平整、尺寸较大者并应稍加修整。
编写人

工程部

安质部

总工

施工队

5、砌筑
根底砌筑施工时应先清理基底如是根底是岩层那么清至基岩以坐浆法砌筑。砌筑时先放砂浆砂浆铺好之后再放石砂浆要仔细捣固实使砌石时砂浆饱满不留有空洞严禁小块石集中使用在大块石之间要保证片石周围有砂浆包裹严禁“硬碰硬〞。
砌石将分层进展两相邻工作段的砌筑高度差小于1.2米且要挂线施工所立的样板和线架要稳固。
石块交织排布坐实挤紧锋利突出部要敲除片石的大面向下每层都选取形状尺寸较为近似、吻合的石块。
设计有排水的部位按设计要求安置排水。
沉降缝〔伸缩缝〕一道按照设计要求设置用沥青麻絮沿内、外、顶三方填塞深化10～20cm。
6、勾缝及抹面
墙体勾缝采用凹缝用M10水泥砂浆勾缝在砌筑时外露面预留深为20mm的空缝备作勾缝之用隐蔽面砌缝随砌随刮平不另勾缝。墙体勾缝待砌施工完后统一勾缝缝宽20mm深度20mm,缝槽深度缺乏时凿够深度后再勾缝勾缝后用黑油漆涂缝。
设计要求抹面的部位采用抹面处理其平整度应符合要求。
7、养护
施工间对已完成的砌体要经常洒水养护7—14天根据天气情况调整每天洒水次数一般每天洒水6—8遍以保证砌体不失水进步砂浆的强度。
三、质量要求
1、砌石工程
〔1〕、根本要求
1) 石料质量、规格及砂浆所用材料的质量应符合设计要求。
2) 砌块应错缝砌筑、互相咬紧；浆砌时砌块应坐浆挤紧嵌缝后砂浆饱满无空洞现象；干砌时不松动、无叠砌和浮塞。
〔2〕、浆砌砌体实测工程

浆砌砌体施工质量
项次
检  查  项  目
规定值或允许偏向
检查和频率
1
砂浆强度(MPa)
在合格内
每一工作台班2组试件
2
顶面高程(mm)
料、块石
±15
水准仪：每20m检查3点
片石
±20
3
竖直度或坡度
料、块石
0.3
吊垂线：每20m检查3点
片石
0.5
4
断面尺寸(mm)
料石
±20
尺量：每20m检查2处
块石
±30
片石
±50
5
外表平
料石
10
2m直尺：每20m检查5处
块石
20
片石
30
〔3〕外观鉴定
1) 砌体边缘直顺外露外表平整。
2) 勾缝平顺缝宽均匀无脱落现象。
2、砌体挡土墙
〔1〕、根本要求
1) 石料或混凝土预制块的强度、规格和质量应符合有关和设计要求。
2) 砂浆所用的水泥、砂、水的质量应符合有关的要求按规定的配合比施工。
3) 地基承载力必须满足设计要求根底埋置深度应满足施工要求。
4) 砌筑应分层错缝。浆砌时坐浆挤紧嵌填饱满实不得有空洞。
5) 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。
〔2〕、实测工程
砌体挡土墙实测工程
项次
检  查  项  目
规定值或允许偏向
检查和频率
1
砂浆强度(MPa)
在合格内
按附录F检查
2
平面位置(mm)
50
经纬仪：每20m检查墙顶外边线3点
3
顶面高程(mm)
±20
水准仪：每20m检查1点
4
竖直度或坡度()
0.5
吊垂线：每20m检查2点
5
断面尺寸(mm)
不小于设计
尺量：每20m量2个断面
6
底面高程(mm)
±50
水准仪：每20m检查1点
7
外表平整度(mm)
块石
20
2m直尺：每20m检查3处每处检查竖直和墙长两个方向
片石
30
混凝土块、料石
10
〔3〕、 外观鉴定
1) 砌体外表平整砌缝完好、无开裂现象勾缝平顺无脱落现象。
2) 泄水孔坡度向外无堵塞现象。
3) 沉降缝整齐垂直上下贯穿。
3、锥、护坡
〔1〕  根本要求
1) 石料质量、规格应符合有关规定。砂浆所用的水泥、砂、水的质量应符合有关的要求按规定的配合比施工。
2) 锥、护坡根底埋置深度及地基承载力应符合设计要求。
3) 砌体应咬扣严嵌缝饱满实。
4) 锥、护坡填土实度应到达设计要求对坡面刷坡整平前方可铺砌。
〔2〕  实测工程
   锥、护坡实实测工程
项次
检  查  项  目
规定值或允许偏向
检查和频率
1
砂浆强度(MPa)
在合格内
每一班组2组试件
2
顶面高程(mm)
±50
水准仪：每50m检查3点缺乏50m时至少2点
3
外表平整度(mm)
30
2m直尺：锥坡检查3处护坡每50m检查3处
4
坡度
不陡于设计
坡度尺量：每50m量3处
5
厚度(mm)
不小于设计
尺量：每100m检查3处
6
底面高程(mm)
±50
水准仪；每50m检查3点
〔3〕  外观鉴定
1) 外表平整无垂直通缝。
2) 勾缝平顺无脱落现象。
4、浆砌排水沟
〔1〕 根本要求
1) 砌体砂浆配合比准确砌缝内砂浆均匀饱满勾缝实。
2) 浆砌片(块)石、混凝土预制块的质量和规格应符合设计要求。
3) 根底中缩缝应与墙身缩缝对齐。
4) 砌体抹面应平整、压光、直顺不得有裂缝、空鼓现象。
〔2〕 实测工程

浆砌排水沟实测工程
项次
检  查  项  目
规定值或允许偏向
检查和频率
1
砂浆强度(MPa)
在合格内
按附录F检查
2
轴线偏位(mm)
50
经纬仪或尺量：每200m测5处
3
沟底高程(mm)
+15
水准仪：每200m5点
4
墙面直顺度(mm)或坡度
30或不陡于设计
20m拉线、坡度尺：每200m测2处
5
断面尺寸(mm)
±30
尺量：每200m测2处
6
铺砌厚度(mm)
不小于设计
尺量：每200m测2处
7
根底垫层宽、厚(mm)
不小于设计
尺量：每200m测2处
〔3〕 外观鉴定
1) 砌体内侧及沟底应平顺。
2) 沟底不得有杂物。
5、一字墙和墙
〔1〕  根本要求
1) 砂浆所用的水泥砂、水的质量应符合有关的要求按规定的配合比施工。
2) 砌块的强度、规格和质量应符合有关规定。
3) 地基承载力及根底埋置深度必须满足设计要求。
4) 砌块应分层错缝砌筑坐浆挤紧嵌填饱满实不得有空洞。
5) 抹面应压光、无空鼓现象。
〔2〕  实测工程
一字墙和墙实测工程
项次
检  查  项  目
规定值或允许偏向
检查和频率
1
砂浆强度(MPa)
在合格内
每班组2组试件
2
平面位置(mm)
50
经纬仪；检查墙两端
3
顶面高程(mm)
±20
水准仪：检查墙两端
4
底面高程(mm)
±20
水准仪：检查墙两端
5
竖直度或坡度()
0.5
吊垂线：每墙检查2处
6
断面尺寸(mm)
不小于设计
尺量：各墙两端断面
〔3〕  外观鉴定
1) 砌缝完好无开裂现象：勾缝平顺无脱落现象。
2) 砂浆抹面平整、直顺无麻面、裂缝色泽均匀。
