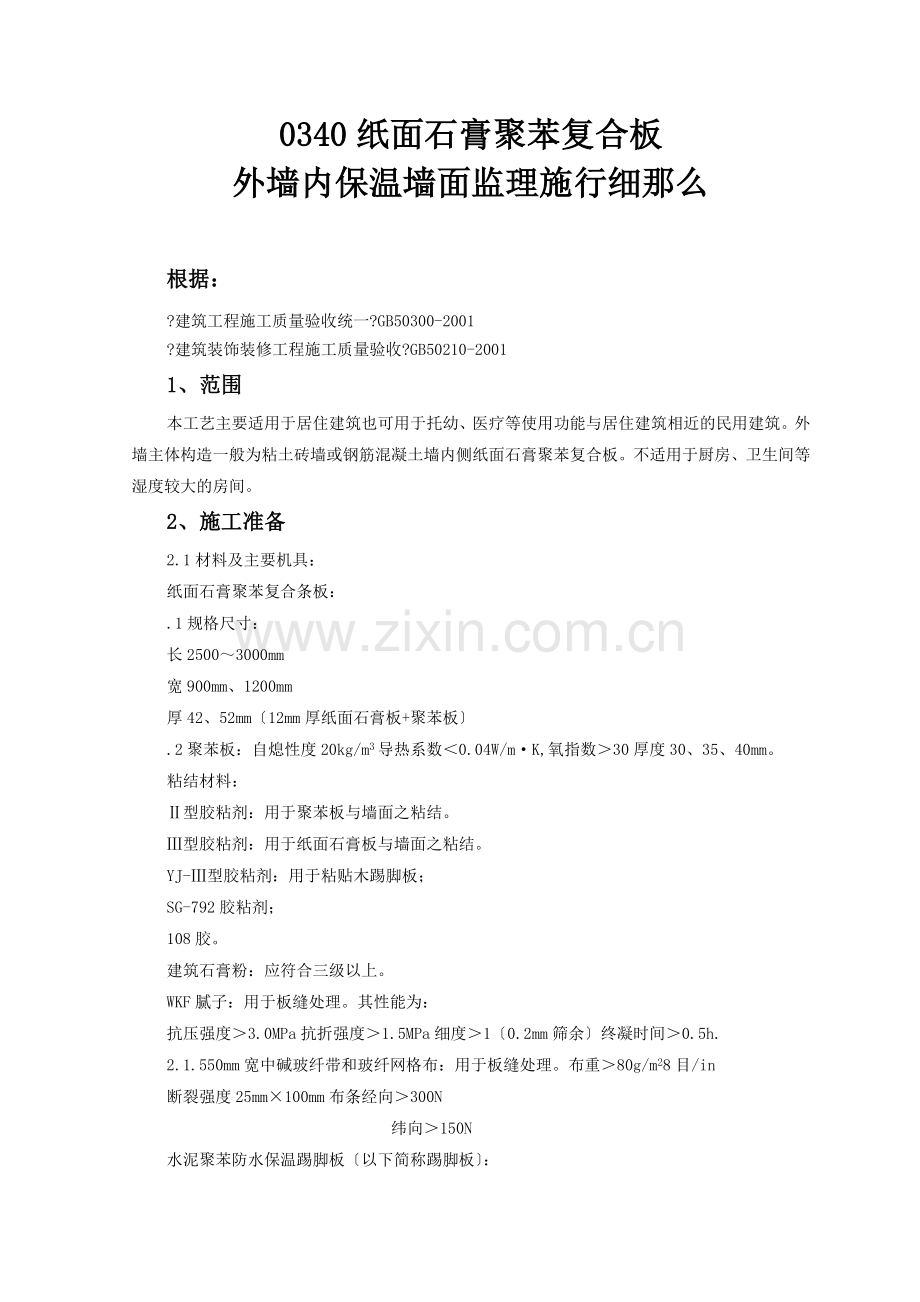

纸面石膏聚苯复合板外墙内保温墙面监理实施细则.doc

0340纸面石膏聚苯复合板
外墙内保温墙面监理施行细那么

根据：
?建筑工程施工质量验收统一?GB50300-2001
?建筑装饰装修工程施工质量验收?GB50210-2001
1、范围
本工艺主要适用于居住建筑也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体构造一般为粘土砖墙或钢筋混凝土墙内侧纸面石膏聚苯复合板。不适用于厨房、卫生间等湿度较大的房间。
2、施工准备
2.1材料及主要机具：
纸面石膏聚苯复合条板：
.1规格尺寸：
长2500～3000mm
宽900mm、1200mm
厚42、52mm〔12mm厚纸面石膏板+聚苯板〕
.2聚苯板：自熄性度20kg/m3导热系数＜0.04W/m·K,氧指数＞30厚度30、35、40mm。
粘结材料：
Ⅱ型胶粘剂：用于聚苯板与墙面之粘结。
Ⅲ型胶粘剂：用于纸面石膏板与墙面之粘结。
YJ-Ⅲ型胶粘剂：用于粘贴木踢脚板；
SG-792胶粘剂；
108胶。
建筑石膏粉：应符合三级以上。
WKF腻子：用于板缝处理。其性能为：
抗压强度＞3.0MPa抗折强度＞1.5MPa细度＞1〔0.2mm筛余〕终凝时间＞0.5h.
2.1.550mm宽中碱玻纤带和玻纤网格布：用于板缝处理。布重＞80g/m28目/in
断裂强度25mm×100mm布条经向＞300N
纬向＞150N
水泥聚苯防水保温踢脚板〔以下简称踢脚板〕：
长600mm、宽100〔120〕mm+Dmm〔D为楼、地面层及垫层厚度详细尺寸按工程设计〕、厚55mm或按工程设计。
其它材料：水泥、砂、汽油及工业清漆等。
工具：料盘、开、托板、橡皮锤、角抿子、2m托线板、裁纸、钢锯条、木抹子、刨子、高凳、刷子、笤帚等。
2.2作业条件
构造已验收已做完屋面防水层墙面弹出+50cm标高线。
内隔墙及外墙门窗口、窗台板安装完毕窗台以及墙面、顶板抹灰等湿作业施工完毕。
外檐抹灰宜在外墙内保温施工前完成否那么应有相应保温保温墙面的措施。
水暖及装饰工程分别需用的卡、炉钩和窗帘杆耳子等埋件留出位置或埋设完毕；电气工程的暗线、接线盒等必须埋设完毕并应完成暗线的穿带线工作。
复查门窗口的垂直方正及其内侧所留粘贴纸面石膏板的缝隙宽度。
操作地点环境温度不低于5℃。
3、操作工艺
3.1纸面石膏聚苯板外墙内保温做法根本构造见表9-27。
根本构造 表9-27
外墙
内保温做法
构造示意
空气层
保温层+面层
钢筋混凝土墙或
普通粘土砖墙

〔1〕
厚20mm

〔2〕
聚苯板+纸面石膏板
30
35mm12mm
40
〔3〕〔4〕

3.2工艺流程：
构造墙面清理——分档弹线——配板、修补——标出卡、炉钩等埋件位置——墙面冲筋——稳接线盒安装卡、埋件等——粘贴踢脚板——安装复合板——板缝及阴角处理——板面操油
3.3施工要点
构造墙面清理：凡凸出墙面20mm的砂浆、混凝土块必须剔除并扫净墙面。
分档弹线：应按以下原那么分档弹出冲筋线：
.1弹竖筋线：门窗洞口两侧及其把板边各弹一竖筋线〔把长度应不小200mm〕然后依次以板宽900mm〔1200mm〕的间距向两侧分档弹竖筋线破活甩在阴角处。
.2弹横筋线：沿地面、顶棚、踢脚上口及门洞上口、窗洞口上下均弹出横筋线。
墙面冲筋：墙面冲筋的如下：
.1在冲筋位置用钢丝刷刷出不少于60mm宽的干净面并浇水润湿刷一道108胶水泥素浆。
.2检查墙面的平整、垂直找规矩贴饼冲筋并在需设置埋件处做出200mm×200mm的灰饼。
.3冲筋材料为1：3水泥砂浆筋宽60mm厚度以保证空气层厚度〔20mm左右〕为准。
稳接线盒安卡、埋件：安装电气接线盒时接线盒高出冲筋面不得大于复合板的厚度且要稳结实。
粘贴踢脚板。
.1墙面弹出踢脚板上口线。
.2在踢脚板内侧上下口各按200mm～300的间距布设Ⅱ型胶粘接点同时在踢脚板底面及其相邻的已粘贴上墙的踢脚板侧面满刮粘结胶。
.3按线粘贴踢脚板粘贴时用橡皮锤敲击使踢脚板贴实挤实碰头缝并将挤出的粘结胶随时清理干净。
.4粘贴时要保证踢脚板上口平板面垂直。
复合板安装：
.1裁出门窗洞口处的把及阴角处宽度缺乏整板宽的板。
.2将接线盒、卡、埋件的位置准确地翻样到板面并开出洞口。
.3复合板上按250～300mm的间距布设Ⅱ型胶粘接点〔在顶棚以下500mm范围内的布点间距当减小〕但板与冲筋粘接面及碰头缝处必须满刮胶粘剂。
.4挤完胶粘剂立即将板立起、就位安装。安装时要侧向推挤和上下推挤并随时用托线板找垂直用靠尺找平整高出局部用橡皮锤敲平挤出的胶料要及时清理。
板缝及阴、角处理：
.1纸面石膏板面层接缝处必须坡口与坡口相接。坡口清扫后刷一道50浓度的108胶水溶液。
.2在接缝坡口处刮约1mm厚的WKF腻子然后粘贴玻纤带压实刮平。
.3当腻子开场凝固又尚处于潮湿状态时再刮一道WKF腻子将玻纤带埋入腻子中并将板缝填满刮平。
.4阴、角要做成小圆角。阴角粘贴一层、角粘贴两层玻纤布条角两边均拐过100mm粘贴同板缝处理外表亦用WKF腻子刮平。
门窗口处理：门窗口侧面和上口用Ⅲ型胶粘剂贴一层纸面石膏板石膏板应嵌入门窗口内并宜小面压大面应贴方正、垂直。
板面操油：待板缝腻子全部枯燥后即可磨砂纸操油油的配制比例为：工业清漆：汽油=1：5。
胶粘剂的配制：将胶液倒入容器内搅动并按一定比例徐徐掺入石膏粉拌制成糊状即可。胶粘剂的一次配制量不宜过多随用随配。
4、质量
4.1一般规定
本章适用于板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙等分项工程的质量验收。
轻质隔墙工程验收时应检查以下和记录:
1轻质隔墙工程的施工图设计说明及其他设计。
2材料的合格证书、性能检测、进场验收记录和复验。
3隐蔽工程验收记录。
4施工记录。
轻质隔墙工程应对人造木板的甲醛含量进展复验。
轻质隔墙工程应对以下隐蔽工程工程进展验收:
1骨架隔墙中设备线的安装及水试压。
2木龙骨防火、防腐处理。
3预埋件或拉结筋。
4龙骨安装。
5填充材料的设置。
各分项工程的检验批应按以下规定划分:
同一品种的轻质隔墙工程每50间(大面积房间和走廊按轻质隔墙的墙面30㎡为一间)应划分为一个检验批缺乏50间也应划分为一个检验批。
轻质隔墙与顶棚和其他墙体的交接处应采取防开裂措施。
民用建筑轻质隔墙工程的隔声性能应符合现行民用建筑隔声设计(GBJ118)的规定。
4.2板材隔墙工程
本节适用于复合轻质墙板、石膏空心板、预制或现制的钢丝网水泥板等板材隔墙工程的质量验收。
板材隔墙工程的检查数量应符合以下规定:
每个检验批应至少抽查10并不得少于3间；缺乏3间时应全数检查。
主控工程
隔墙板材的品种、规格、性能、颜色应符合设计要求。有隔声、隔热、阻燃、防潮等特殊要求的工程板材应有相应性能等级的检测。
检验:观察；检查合格证书、进场验收记录和性能检测。
安装隔墙板材所需预埋件连接件的位置、数量及连接应符合设计要求。
检验:观察；尺量检查；检查隐蔽工程验收记录。
隔墙板材安装必须结实。现制钢丝网水泥隔墙与周边墙体的连接应符合设计要求并应连接结实。
检验:观察；手扳检查。
隔墙板材所用接缝材料的品种及接缝应符合设计要求。
检验:观察；检查合格证书和施工记录。
一般工程
隔墙板材安装应垂直、平整、位置正确板材不应有裂缝或缺损。
检验:观察；尺量检查。
板材隔墙外表应平整、光滑、色泽一致、干净接缝应均匀、顺直。
检验:观察；手摸检查。
隔墙上的孔洞、槽、盒应位置正确、套割方正、边缘整齐。
检验:观察；
板材隔墙安装的允许偏向和检验应符合表的规定。
表板材隔墙安装的允许偏向和检验
项次
工程
允许偏向(mm)
检验
复合轻质墙板
石膏空
心板
钢丝网
水泥板
金属夹
芯板
其他复
合板
1
立面垂直度
2
3
3
3
用2m垂直检测尺检
2
外表平整度
2
3
3
3
用2m靠尺和塞尺检查
3
阴角方正
3
3
3
4
用直角检测尺检查
4
接缝上下差
1
2
2
3
用钢直尺和塞尺检查
5、成品保护
5.1土建、水电各工种应亲配合合理安排工序严禁颠倒工序作业。
5.2在保温墙附近不得进展电焊、气焊操作不得用重物碰撞、挤靠墙面。
5.3施工用水和设备试水以及在雨季施工时必须采取有效措施防止保温墙面受潮和污染。
6、应注意的质量问题
6.1复合保温板运输、装卸和存放时应轻抬轻放堆放时每垛数量不宜超过10块。堆放时地上应垫木方木方应平、正木方距板端500mm。应有防雨、防潮措施防止复合保温板破损和受潮。
6.2裂缝是最易发生的质量通病。因此纸面石膏板坡口接缝及阴、角处严格要求采用WKF接缝腻子玻纤带〔布〕要粘贴结实防止产生裂缝。
6.3粘接是本工艺的关键。严格按规定使用各部位所需之胶粘剂妥善存放胶粘剂的石膏粉防止变质和受潮。
7、质量记录
本工艺应具备以下质量记录：
7.1纸面石膏聚苯复合保温板质量合格证。
7.2胶粘剂质量合格证。
7.3外墙内保温墙分项工程质量检验评定记录。
8、平安
8.1纸面石膏聚苯复合板工程的脚手架搭设应符合建筑施工平安。
8.2脚手架上搭设跳板应用钢丝绑扎固定不得有探头板。
8.3工人操作应戴平安帽注意防火。
9、环保措施
9.1施工现场必须工完场清。设专人洒水、清扫不能扬尘污染环境。
9.2有噪声的电开工具应在规定的作业时间内施工防止噪声污染、扰民。
9.3机电器具必须安装触电保护装置。发现问题立即修理。
9.4遵守操作规程非操作人员决不准乱动机具以防伤人。
9.5现场保护良好通风但不宜过堂风。
