模板工程技术交底

1.模板的镶接 整个工程的梁与梁的接头梁与柱的接头所拼接的模板要结实尺寸要准确以进步混凝土的整体效果杜绝接头的涨模、漏浆、颈缩、露筋从而保证工程的观感与混凝土的整体质量。
2.模板的撤除 模板的撤除要到达混凝土设计标强度的75在现场技术人员答应前方可进展拆模撤除后模板应分类堆放进展整修方便下次使用。
3.保证现浇混凝土梁、板、柱支模几何尺寸的准确。
对现浇砼的施工模板支得准确结实就可以保证混凝土的截面尺寸。支模达不到上述就很难使混凝土到达设计的要求。为了使支模时保证几何尺寸的准确应采取如下的措施。
〔1〕、柱子模板支设 先把基层清理干净根据轴线。校正柱子的主筋在柱子主筋上用钢筋棍在底部焊成井字形支架钢筋棍的长短与柱子截面尺寸一样。支模时把柱子的模板卡在钢筋棍上。在成排的柱子支模时先把两端的支好再支中间的。模板的高度控制应以50cm程度控制线为准量到梁底按尺寸配好模板柱模上口就支到梁底整根柱子模板立完后用线坠在两个方向吊直后上口用短铁卡成铁箍结实地锁在操作架上。两端的柱模吊直固定后挂通线校正中间的柱模。上口高度也要挂通线找平。用这样的在纵横两个方向上校准锁牢。每根柱子的中间处每隔70—80cm加一道铁箍并与操作架锁牢。这样支模就可以确保柱子的长度、宽度和高度的尺寸准确也保证柱子的位置准确。

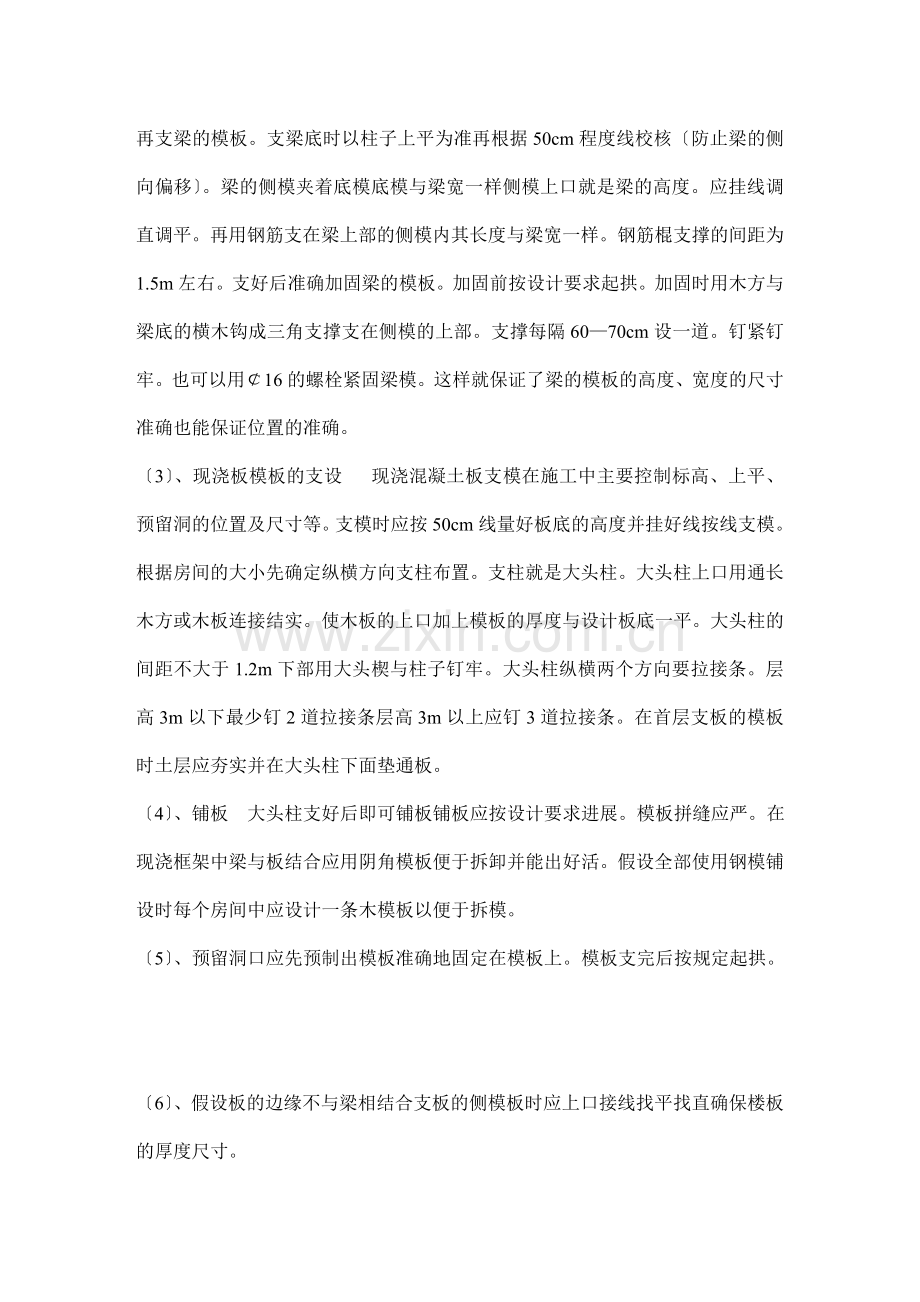

〔2〕、梁模板的支设 在框架构造中支梁模前一般先把柱子的混凝土打好然后再支梁的模板。支梁底时以柱子上平为准再根据50cm程度线校核〔防止梁的侧向偏移〕。梁的侧模夹着底模底模与梁宽一样侧模上口就是梁的高度。应挂线调直调平。再用钢筋支在梁上部的侧模内其长度与梁宽一样。钢筋棍支撑的间距为1.5m左右。支好后准确加固梁的模板。加固前按设计要求起拱。加固时用木方与梁底的横木钩成三角支撑支在侧模的上部。支撑每隔60—70cm设一道。钉紧钉牢。也可以用￠16的螺栓紧固梁模。这样就保证了梁的模板的高度、宽度的尺寸准确也能保证位置的准确。
〔3〕、现浇板模板的支设 现浇混凝土板支模在施工中主要控制标高、上平、预留洞的位置及尺寸等。支模时应按50cm线量好板底的高度并挂好线按线支模。根据房间的大小先确定纵横方向支柱布置。支柱就是大头柱。大头柱上口用通长木方或木板连接结实。使木板的上口加上模板的厚度与设计板底一平。大头柱的间距不大于1.2m下部用大头楔与柱子钉牢。大头柱纵横两个方向要拉接条。层高3m以下最少钉2道拉接条层高3m以上应钉3道拉接条。在首层支板的模板时土层应夯实并在大头柱下面垫通板。
〔4〕、铺板 大头柱支好后即可铺板铺板应按设计要求进展。模板拼缝应严。在现浇框架中梁与板结合应用阴角模板便于拆卸并能出好活。假设全部使用钢模铺设时每个房间中应设计一条木模板以便于拆模。
〔5〕、预留洞口应先预制出模板准确地固定在模板上。模板支完后按规定起拱。

〔6〕、假设板的边缘不与梁相结合支板的侧模板时应上口接线找平找直确保楼板的厚度尺寸。
〔7〕、模板安装的允许偏向值 轴线位置5mm 底模上外表标高±5 mm 截面尺寸 根底±10 mm；柱、墙、梁4 mm-5 mm
垂直度 柱层高≤5m 6mm 柱层高＞5m 8 mm 相邻两板外表上下差2mm 外表平整度5 mm。
〔8〕、预埋件和预留孔洞的允许偏向
预埋钢板中心位置 3mm预埋、预留孔中心位置3mm 预埋螺栓中心位置 2mm；外露长度10 mm 预留洞尺寸±10 mm。
本交底一式三份工程部、班组、工长各一份。经签字生效班组施工按交底上操作。
