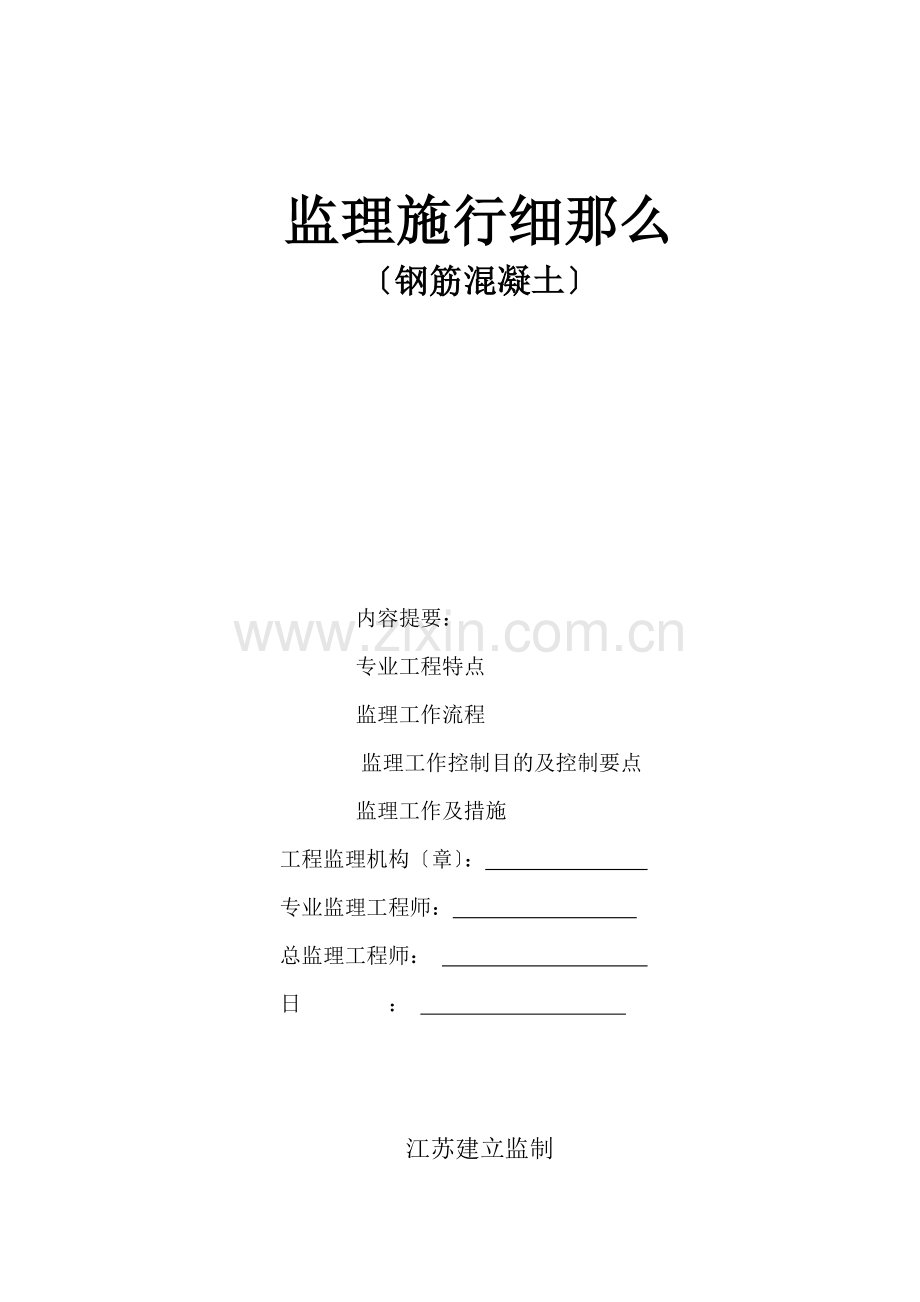

监理施行细那么
〔钢筋混凝土〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施
工程监理机构〔章〕：
专业监理工程师：
总监理工程师：
日 ：

江苏建立监制

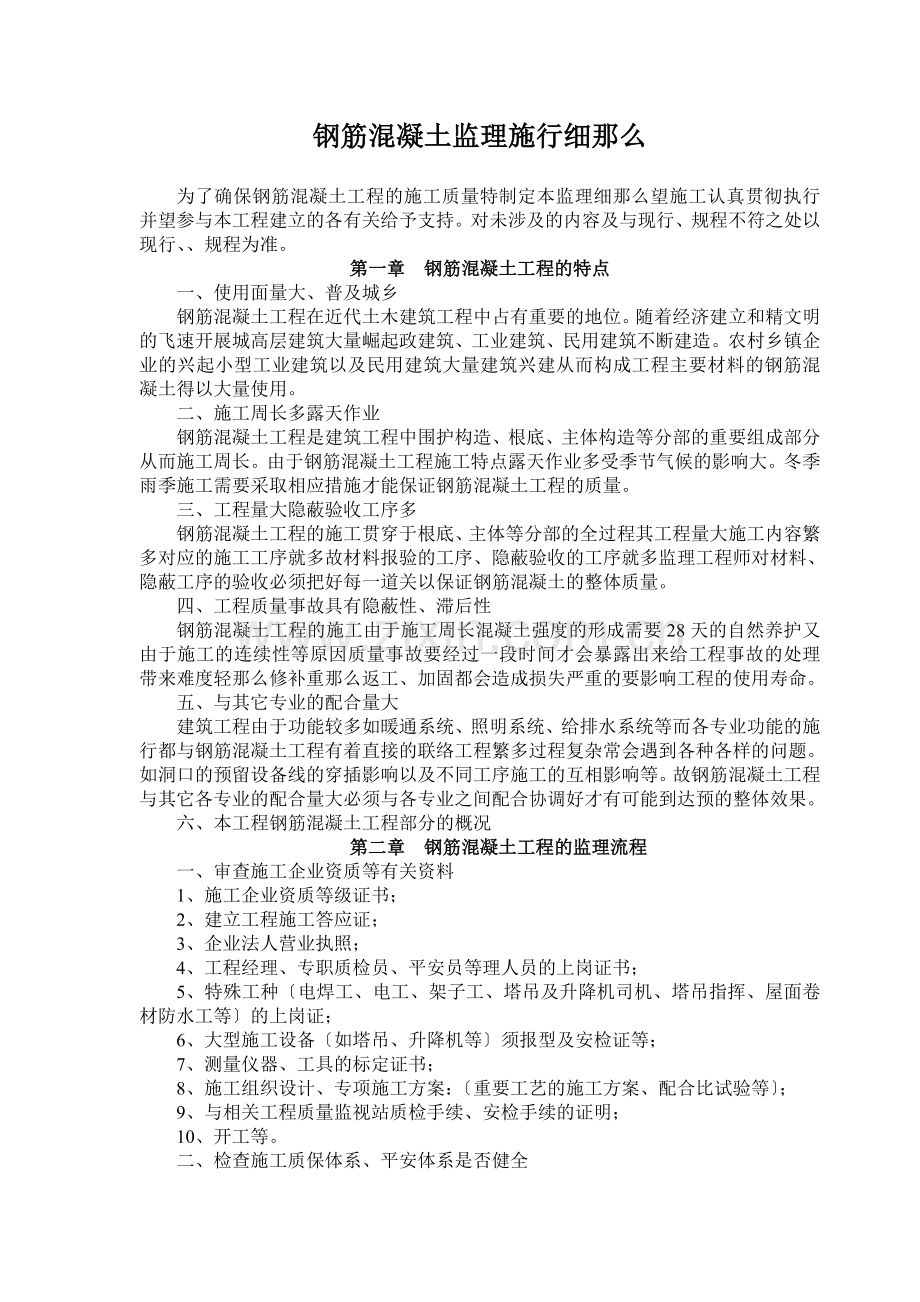

钢筋混凝土监理施行细那么

为了确保钢筋混凝土工程的施工质量特制定本监理细那么望施工认真贯彻执行并望参与本工程建立的各有关给予支持。对未涉及的内容及与现行、规程不符之处以现行、、规程为准。
第一章 钢筋混凝土工程的特点
一、使用面量大、普及城乡
钢筋混凝土工程在近代土木建筑工程中占有重要的地位。随着经济建立和精文明的飞速开展城高层建筑大量崛起政建筑、工业建筑、民用建筑不断建造。农村乡镇企业的兴起小型工业建筑以及民用建筑大量建筑兴建从而构成工程主要材料的钢筋混凝土得以大量使用。
二、施工周长多露天作业
钢筋混凝土工程是建筑工程中围护构造、根底、主体构造等分部的重要组成部分从而施工周长。由于钢筋混凝土工程施工特点露天作业多受季节气候的影响大。冬季雨季施工需要采取相应措施才能保证钢筋混凝土工程的质量。
三、工程量大隐蔽验收工序多
钢筋混凝土工程的施工贯穿于根底、主体等分部的全过程其工程量大施工内容繁多对应的施工工序就多故材料报验的工序、隐蔽验收的工序就多监理工程师对材料、隐蔽工序的验收必须把好每一道关以保证钢筋混凝土的整体质量。
四、工程质量事故具有隐蔽性、滞后性
钢筋混凝土工程的施工由于施工周长混凝土强度的形成需要28天的自然养护又由于施工的连续性等原因质量事故要经过一段时间才会暴露出来给工程事故的处理带来难度轻那么修补重那么返工、加固都会造成损失严重的要影响工程的使用寿命。
五、与其它专业的配合量大
建筑工程由于功能较多如暖通系统、照明系统、给排水系统等而各专业功能的施行都与钢筋混凝土工程有着直接的联络工程繁多过程复杂常会遇到各种各样的问题。如洞口的预留设备线的穿插影响以及不同工序施工的互相影响等。故钢筋混凝土工程与其它各专业的配合量大必须与各专业之间配合协调好才有可能到达预的整体效果。
六、本工程钢筋混凝土工程部分的概况
第二章 钢筋混凝土工程的监理流程
一、审查施工企业资质等有关资料
1、施工企业资质等级证书；
2、建立工程施工答应证；
3、企业法人营业执照；
4、工程经理、专职质检员、平安员等理人员的上岗证书；
5、特殊工种〔电焊工、电工、架子工、塔吊及升降机司机、塔吊指挥、屋面卷材防水工等〕的上岗证；
6、大型施工设备〔如塔吊、升降机等〕须报型及安检证等；
7、测量仪器、工具的标定证书；
8、施工组织设计、专项施工方案：〔重要工艺的施工方案、配合比试验等〕；
9、与相关工程质量监视站质检手续、安检手续的证明；
10、开工等。
二、检查施工质保体系、平安体系是否健全
1、施工质保体系、安保体系组织机构落实情况；
2、施工质保体系主要规章制度；
3、施工安保体系主要规章制度；
三、监理验收程序
〔一〕、材料抽样及报验手续
1、材料或构配件进场后不进货渠道如何均应首先由施工进展自检。自检内容包括查三证〔出厂合格证、质量保证书、试验检测进口材料还需检查商检部门的检验〕和外观检查均符合要求后施行见证取样。由承包人、监理两方共同分、分批、分规格按现行的要求抽样送具有相关资质的试验进展试验。承包人单方面抽检或送无相关资质的试验室的试验无效。自检不合格的〔包括甲供材〕施工应拒收、拒用。
2、施工自检合格后应以书面形式〔采用江苏建立统一表格A3.2-材料、设备进场使用报验单〕报监理验收。材料及构配件的三证、商检证明、施目测、测试数据、材料复试等应交监理检验并将复印件附在材料、设备进场使用报验单后备存〔假设进货量小无法提供质保书原件时可由材料供给商注明原件的存放并加盖材料供给商的〕。
3、监理在对资料、实物进展核对和必要的检查后作出同意使用或不同意使用的答复。未经监理同意使用的材料、构配件一律不得用于本工程亦不得存放于现场已进场的必须在监理限内撤离现场。当监理工程师对质量保证资料有疑心或质量有问题时亦可随机抽检承包人必须给予配合。
〔二〕、工序检查验收程序
1、施工自检。包括班组长自检、互检〔下道工序检查上道场工序〕和专职质检员检验〔分包先检验总包后检验〕。施工自检合格后应填写工序报验单和质量检查评定表并以书面形式〔采用江苏建立统一表格A3.3-工序质量报验单〕报监理验收施工自检资料〔检验批质量验收记录表或隐蔽工程验收记录〕附在表后面。施工自检不合格应自行整改、返工。
2、监理验收。监理工程师收到施工的书面经审核无误后应尽快进展验收最迟不超过24小时。验收合格签字后才能进入下道工序施工：验收不合格监理在验收单上写明整改要求并在监理日志中作好记录施工必须进展整改或返工。整改或返工完后再进展以上自检程序：自检合格后监理工程师一般在24小时内再行复验影响的工、费用由施工负责。如复验仍未通过施工应对责任人进展教育或处分。假设施工没有自检或无自检记录监理工程师可回绝验收。
3、监理工程师在施工过程现问题应发出口头指并做好监理的记录施工应及时纠正。如不及时纠正应发出监理工程师单书面施工进展整改力争在验收前整改完：否那么影响的工、费用由施工负责。
4、为加强工程验收的方案性施工可根据每周进度方案排出相应的工程验收方案。凡列入方案的验收监理将优先保证。特殊情况下需要监理在正常工作时间以外或节假日时间内进展验收必须提早1天〔最短半天〕现场总监理工程师或总监代表以便合理安排人员上班。
5、混凝土浇筑的各项准备就绪各专业监理工程师的验收签字齐全后由总监理工程师或总监代表审核并签发“混凝土浇筑报审表〞方可进展混凝土的浇筑。
6、分项工程完成后承包人应分分批对检验批质量验收记录表等进展汇总并对工程分项质量进展评定加强工程资料整理。
〔三〕、工程完成后审查承包人提供的以下和资料
分项工程完成后承包人应及时提交准确、完好的工程资料并进展分项工程质量检验评定提交监理进展审查确认。
钢筋混凝土工程的工程资料大致包含以下内容：
1） 混凝土配合比单
2） 图纸会审、设计变更、洽商记录
3） 设计交底记录
4） 工程定位测量、放线验收记录
5） 钢筋合格证、复试
6） 水泥合格证、复试
7） 混凝土外加剂合格证、出厂检验和复试
8） 砂石料进场复试
9） 混凝土试块试验〔含构造实体同条件养护试块〕
10） 抗渗混凝土试块搞渗试验
11） 混凝土强度评定
12） 构造实体混凝土强度评定
13） 钢筋连接试验、焊条〔剂〕合格证
14） 施工日记
15） 钢筋工程隐蔽验收记录
16） 预拌混凝土合格证及试块强度
17） 钢筋保护层厚度实测表
18） 工程质量事故及事故调查处理
19） 新材料、新工艺施工记录
20） 建筑物垂直度、标高、全高测量记录
21） 子分部工程〔混凝土构造〕质量验收记录
22） 模板分项工程质量验收记录
23） 模板分项工程〔现浇构造模板安装〕检验批质量验收记录
24） 模板分项工程〔模板撤除〕检验批质量验收记录
25） 钢筋分项工程质量验收记录
26） 钢筋分项工程〔原材料、钢筋加工〕检验批质量验收记录
27） 钢筋分项工程〔钢筋连接、钢筋安装〕检验批质量验收记录
28） 混凝土分项工程质量验收记录
29） 混凝土分项工程〔原材料、配合比设计〕检验批质量验收记录
30） 混凝土分项工程〔混凝土施工〕检验批质量验收记录
31） 现浇构造分项工程〔构造施工〕检验批质量验收记录
32） 现浇构造分项工程〔设备根底〕检验批质量验收记录
33） 现浇构造分项工程质量验收记录
34） 施工组织设计、施工方案审批表
35） 技术交底记录

附图1 监理工作流程
监理工程流程
〔一〕钢材质量监理工作流程

钢 材

外观、质保书、试验、合格证、承包人自检

不合格 重
选
材
合格 料
监理抽检
送材料报验单
承包人

监理工程师审核

不合格

合格
材料进场

见证取样

监理工程师审核
复试

制止使用、并限运出现场
不合格

合格
进入工程使用

〔二〕混凝土质量监理的工作流程
厂商提供符合设计要求的试配单
及对应材料试验告单
〔商品混凝土厂商〕

砂、石、水泥等现场见证取样
〔现场搅拌〕

重 重
新 新
送有资质试验室进展配合比设计〔承包人〕
选 试
材 配
监理工程师审核

配合比单及对应材料试验送监理审核〔承包人〕

品 不合格
厂商提供商品混凝土至施工现场

不合格
监理工程审核
退
回
厂
混凝土坍落度测试
商 不合格
合格
进入下一程序
混凝土浇筑
监理工程旁站
自然养护、送试验室检验
按规定频率留取试件
现场混凝土拌合
混凝土强度评定
混凝土养护
监理工程巡视

外观检查

监理工程师审核

进入下道工序

第三章 钢筋混凝土工程的控制要点和目的值
一、监理根据
建立监理的根据是工程建立的政策、法规批准的建立方案、规划设计以及依法订立的工程承包合同等。钢筋混凝土工程监理根据的主要内容如下：
1、?建筑地基根底工程施工质量验收?〔GB50202-2002〕
2、?混凝土构造工程施工质量验收?〔GB50204-2002〕
3、?建筑地基根底设计?〔GB50207-2002〕
4、?混凝土构造设计?〔GB50010-2002〕
5、?钢筋焊接及验收规程?〔JGJ18-2003〕
6、?钢筋机械连接通用技术规程?〔JGJ 107-2003〕
7、?混凝土构造施工图平面整体表示制图规那么和构造详图?〔03G101-1〕和〔04G101-4〕
8、?地下防水工程技术?〔GB50108-2001〕
9、?地下防水工程质量验收?〔GB50208-2002〕
10、?建筑工程施工质量验收统一?〔GB50300-2001〕
11、?建筑抗震设计?〔GB50011-2001〕
12、?建筑施工扣件式钢脚手架平安技术规程?〔JGJ130-2001〕
13、?建立工程监理?〔GB50319-2000〕
14、?江苏建筑安装工程施工技术操作规程?中的混凝土构造工程〔DB32/296-1999〕
15、工程设计
16、工程承包合同
17、工程监理合同
二、钢筋混凝土工程的控制目的值
钢筋混凝土子分部工程的质量控制目的值应按工程承包合同约定的质量确定严格按?建筑工程施工质量验收统一?〔GB50300-2001〕和?混凝土构造工程施工质量验收?〔GB50204-2002〕中的相应的控制进展质量评定。
三、钢筋混凝土工程的质量控制要点
〔一〕钢筋工程质量要求和控制点
1、一般要求
〔1〕混凝土构造所采用的热轧钢筋、热处理钢筋、碳素钢筋等的质量应符合现行的规定。
〔2〕钢筋就有出厂质量证明书或试验单进口钢材应有商检证明书钢筋外表或每捆〔盘〕钢筋均应有消费厂家的标志。进场时应按炉罐〔批〕及直径D分批检验。检查标志、外观并按现行有关的规定施行见证取样作力学性能试验合格前方可使用。
钢筋在加工或焊接过程中如发现脆断、焊接性能不良或力学性能显著不正常等现象时尚应根据现行对该批钢筋进展化学成分检验或其它专项检验。
〔3〕对有抗震设防要求的框架构造其纵向受力钢筋的强度应满足设计要求；当设计无详细要求时对一、二级抗震等级检验所得的强度实测值应符合以下要求：
a、钢筋的抗拉强度实测值与屈从强度实测值的比值不应小于1.25；
b、钢筋的屈从强度实测值与屈从强度值比值不应大于1.3。
〔4〕钢筋在运输和储存时不得损坏标志并应按批分别堆放整齐防止锈蚀或油污。
〔5〕钢筋的级别、各类和直径应按设计要求采用。当需要代换时应征得设计同意并设计变更。
〔6〕预制构件的吊环必须采用未经冷拉的Ⅰ级热轧钢筋制作严禁采用其它钢筋代换。
〔7〕在浇筑混凝土之前应进展钢筋隐蔽工程验收其内容包括：
a、纵向受力钢筋的品种、规格、数量、位置等；
b、钢筋的连接方式、接头位置、接头数量、接头百分率等；
c、箍筋、横向钢筋的品种、规格、数量、间距等；
d、预埋件的规格、数量、位置等。
〔8〕钢筋抽样检验频率
a、钢筋物理力学性能检验。热轧钢筋同规格、同炉不大于60T为一批任选二根每根取两个试样；热处理钢筋以同规格、同热处理、同炉不大于60T为一批同热轧钢筋取样；冷位钢筋同级别、同直径不大于20T为一批取样同热轧钢筋；冷拔低碳钢丝甲级逐盘检查取两个试样做拉力和反复弯曲试验乙级：同直径5T为一批选三盘每盘取两个试样。如有一项结果不合格另取双倍试件复试。进口钢筋同样抽检。取样长度拉伸试验长500mm冷弯试验长300mm。
b、钢筋化学成分检验。进口钢筋和小厂消费的钢筋需先经化学成分检验符合有关规定前方可用于工程中取样与物理力学性能检验一样。钢筋在加工过程现脆断、焊接性能不良或力学性能显著不正常等现象时应取样进展化学成分试验或其他专项合同检验。
c、焊接件的检测频率。焊接机械性检验。闪光对焊以300件为一批取6个试件；电弧焊、电渣压力焊以300件为一批取3个试件。如检验结果不合格另取双倍试件复试。试件长度均为500mm。取样应从每批成品中切取。
d、机械连接的检测。机械连接包括滚扎直螺纹接头、钢筋锥螺纹接头及带肋钢筋套简挤压连接三种机械连接的现场检验按批进展同一施工条件下采用同一批材料的同等级、同规格、同型式接头以500个为一个验收批缺乏500个也为一个验收批。每一批由监理随机截取3个试件作单向拉伸试验按设计要求的性能等级进展检验评定。
2、钢筋加工
〔1〕钢筋的外表应干净、无损伤油渍、污染和铁锈等应在使用前去除干净。带有颗粒状或片状老锈的钢筋制止使用。
〔2〕钢筋应调直、无部分曲折。钢筋调直宜采用机械也可采用冷拉。当采用冷拉调直钢筋时HPB235级钢筋的冷拉率不宜大于4HRB235级、HRB400级和RRB400级钢筋的冷拉率不宜大于1。
〔3〕受力钢筋的弯钩或弯折应符合以下规定：
a、HPB235级钢筋末端需作1800弯钩其弯弧内直径不应小于钢筋直径的2.5倍弯钩的弯后平直部份的长度不应小于钢筋直径3倍；
b、当设计要求钢筋混凝土末端需作1350弯钩时HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍弯钩的弯后平直长度应符合设计要求；
c、钢筋作不大于900的弯折时弯折处的弯弧内直径不应小于钢筋直径的5倍。
〔4〕除焊接封闭环式箍筋外箍筋的末端应作弯钩弯钩的形式应符合设计要求。当设计无详细要求应符合以下规定：
a、箍筋弯钩的弯弧内直径除应符合上条的规定外尚应不小于受力钢筋的直径；
b、箍筋弯钩的弯折角度：对一般构造不应小于900对有抗震等要求的构造应为1350；
c、箍筋弯后平直部分的长度：对一般构造不宜小于箍筋直径的5倍对有抗震等要求的构造不应小于箍筋直径的10倍。
〔5〕钢筋加工的形状、尺寸必须符合设计要求其偏向应符合下表的规定：
钢筋加工的允许偏向〔mm〕
工程
允许偏向〔mm〕
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
3、钢筋连接
〔1〕纵向受力钢筋的连接方式应符合设计要求。
〔2〕在施工现场应按现行?钢筋机械连接通用技术规程?〔JGJ107-2003〕、?钢筋焊接及验收规程?〔JGJ18-2003〕的规定抽取钢筋机械接头、焊接接头作力学性能检验并对钢筋机械连接、接头焊接接头的外观进展检查其质量应符合有关规程的规定。
〔3〕热扎钢筋的对接焊接可采用闪光对焊、电弧焊、电渣压力焊或气压焊。钢筋骨架和钢筋网片的穿插焊接宜采用电阻点焊。钢筋与钢板的T型连接宜采用埋弧压力焊或电弧焊。
〔4〕钢筋焊接前必须根据施工条件进展试焊合格前方可施焊。焊工必须有焊工考试合格证。每批钢材正式焊接前必须在现场进展焊接检验送检合格前方可施焊。
〔5〕工程所用电焊条〔焊剂〕的规格、牌必须符合设计要求和的规定且应有出厂合格证对受潮的焊条必须烘焙后才能使用。重要构造中的钢筋焊接应采用低氢型碱性焊条。
〔6〕钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的间隔 不应小于钢筋直径的10倍。
〔7〕钢筋帮条焊与搭接焊宜采用双面焊焊缝长度对于Ⅱ、Ⅲ级钢筋单面焊>10d双面焊>5d帮条焊时主筋接头之间应留2-5mm的间隔；搭接焊时搭接钢筋接头处宜预弯以保证两钢筋的轴线的同一直线上钢筋焊接接头距钢筋的弯折处不应<10d且不宜位于构件的弯矩处。
〔8〕当受力钢筋采用机械连接接头或焊接接头时设置在同一构件内的接头宜互相错开。
〔9〕纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35d〔d为纵向受力钢筋的较大直径〕且不小于500mm凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
〔10〕同一连接区段内纵向受力钢筋的接头面积百分率应符合设计要求汉设计无详细要求时应符合下规定：
a、在受拉区不宜大于50。
b、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加区；当无法避开时对等强度高质量机械连接接头不应大于50。
c、直接承受动力荷载的构造构件中不宜采用焊接接头；当采用机械连接接头时不应大于50。
〔11〕同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径且不应小于25mm。
〔12〕钢筋绑扎搭接接头连接区段的长度为1.301〔11为搭接长度〕凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
〔13〕同一连接区段内纵向受拉钢筋搭接接头面积百分率应符合设计要求：当设计无详细要求时应符合以下规定：
a、对梁类、板类及墙类构件不宜大于25；
b、对柱类构件不宜大于50；
c、当工程中确有必要增大接头面积百分率时对梁类构件不应大于50；对其他构件可根据实际情况放宽。
〔14〕纵向受力钢筋绑扎搭接接头的最小搭接长度应符合GB50204-2002附录B的规定。
〔15〕在梁、柱类构件的纵向受力钢筋搭接长度范围内应按设计要求配置箍筋。当设计无详细要求时应符合以下规定：
a、箍筋直径不应小于搭接钢筋较大直径的0.25倍；
b、受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍且不应大于100mm。
c、受压搭接区段箍筋间距不应大于搭接钢筋较小直径的10倍且不应大于200mm。
d、当柱中纵向受力钢筋直径大于25mm时应在搭接接头两个端面外100mm范围内各设置两个箍筋其间距宜为50mm。
〔16〕钢筋焊接接头的外观应符合以下要求接头处不得有裂缝钢筋外表不得有明显烧伤；接头处钢筋轴线的偏移不得>0.1d或2mm接头处弯折<40。
〔17〕钢筋焊接的允许偏向
项次
工程
允许偏向〔mm〕
检验
对焊
电弧焊
电渣压力焊
气电焊
1
绑条沿接头中心线纵向位移
-
0.5d
-
-
标卡尺
2
接头处弯折
4
4
4
4
靠尺塞尺
目测
3
接头处钢筋轴线偏移
0.1d≤2mm
0.1d≤2mm
0.1d≤2mm
0.1d≤2mm
4
焊缝厚度
-
0.05d
-
-
5
焊缝宽度
-
0.1d
-
-
6
焊缝长度
-
0.5d
-
-

4、钢筋安装
〔1〕钢筋安装时受力钢筋的品种、级别、规格和数量必须符合设计要求。钢筋安装位置的偏向应符合下表规定：
工程
允许偏向〔mm〕
绑扎钢筋网
长度
±10
网眼尺寸
±20
绑扎钢筋骨架
长
±10
宽、高
±5
受力钢筋
间距
±10
排距
±5
保护层厚度
根底
±10
柱、梁
±5
板、墙、壳
±3
绑扎箍横向钢筋间距
±20
钢筋弯起点位置
20
预埋件
中心线位置
5
程度高差
+3.0

〔2〕钢筋绑扎应符合如下要求：
a、钢筋的穿插点应采用铁丝扎牢缺扣和松扣的数量不应超过应扣数的20且不应集中。
b、墙和板的钢筋网除靠近外围两行钢筋的相交点全部扎牢外中间部分穿插点可间隔交织扎牢但必须保证受力钢筋不产生位移双向受力钢筋必须全部扎牢。
c、梁和柱的箍筋除设计有特殊要求外应与受力钢筋垂直设置箍筋弯钩叠合处应沿受力钢筋的方向错开设置。
d、在柱中竖向钢筋搭接时角部钢筋的弯钩平面与模板面的夹角对矩形应为450对其它面应与模板垂直。
〔3〕钢筋绑扎网和绑扎骨架外型尺寸的允许偏向应符合下表。
绑扎网和绑扎骨架的允许偏向〔mm〕
工程
允许偏向〔mm〕
检验
网的长、宽
±10
尺量
网眼的尺寸
±20
尺量
骨架的宽和高
±5
尺量
骨架的长
±10
尺量
箍筋的间距
±20
尺量连续三档取其值
受力钢筋
间距
±10
尺量两端中间各一点
取其值
排距
±5
〔4〕钢筋的绑扎接头应符合以下要求：
a、搭接长度的末端距钢筋弯折处不得小于钢筋直径的10倍接头不宜位于构件的弯矩处；
b、受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩Ⅱ、Ⅲ级钢筋可不做弯钩；
c、钢筋搭接处应在中心和两端用铁丝扎牢；
d、当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25时其最小搭接长度应符合下表的规定：

纵向受拉钢筋的最小搭接长度
钢筋类型
混凝土强度等级
C15
C20-C25
C30-C35
C40
光圆钢筋
HPB235级
45d
35d
30d
25d
带肋钢筋
HRB335级
55d
45d
35d
30d
HRB400级RRB400级
-
55d
40d
35d
注：两根直径不同钢筋的搭接长度以较细钢筋的直径计算
e、当纵向受钢筋搭接接头面积百分率大于25但不大于50时其最小搭接长度应按上表中的数值乘以系数1.2取用；当接头面积百分率大于50时应按上表中的数个乘以系数1.35取用。
f、当符合以下条件时纵向受位钢筋的最小搭接长度就根据d至e条确定再后按以下规定进展修正：
●当带肋钢筋的直径大于25mm时其最小搭接长度应按相应数值乘以系数1.1取用；
●对环氧树脂涂层的带肋钢筋其最小搭接长度应按相应数值乘以系数1.25取用；
●当在混凝土固过程中受力钢筋易受扰动时〔如滑模施工〕其最小搭接长度应按相应数值乘以系数1.1取用；
●对末端采用机械锚固措施的带肋钢筋其最小搭接长度可按相应数值乘以系数0.7取用；
●当带肋钢筋的混凝土保护层厚度大于搭接钢筋直径的3倍配有箍筋时其最小搭接长度可按相应数值乘以系数0.8取用；
●对有抗震设防要求的构造构件其受力钢筋的最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15采用；对三级抗震等级应按相应数值乘以系数1.05采用；
在任何情况下受拉钢筋的搭接长度不应小于300mm。
g、纵向受压钢筋搭接时其取小搭接长度应根据d条至f条的规定确定相应数值后乘以系数0.7取用。在任何情况下受压钢筋的搭接长度不应小于200mm。
〔5〕在剪力墙或楼板上留洞或预埋道时假设预留洞或预埋道较小那么不要截断钢筋时可将钢筋向外侧作行当移位；假设预留洞或预赶时髦道较大必须截断钢筋时应按设计要求对该处钢筋进展加固处理当设计无个体要求时原那么上割断多少钢筋就应补多少钢筋且要对称设置钢筋出洞边或边的长度应大于锚回长度。
〔6〕受力钢筋的保护层厚度应符合设计要求；当设计无详细要求时不应小于受力钢筋公称直径并符合下表要求。机械连接接头连接件的混凝土保护层厚度应满足受力钢筋保护层最小厚度的要求连接件之间的横向净距不宜小于25mm。
纵向受力钢筋混凝土保护层最小厚度〔mm〕
环境类别

墙
梁
柱
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
一
20
15
15
30
25
25
30
30
30
二
a
-
20
20
-
30
30
-
30
30
b
-
25
20
-
35
30
-
35
30
三
-
30
25
-
40
35
-
40
35
5、钢筋植筋
当由于施工或设计等忽略造成钢筋漏插时或在原有建筑物上再建造建筑物时那么墙、柱等竖向构件的主要受力钢筋往往需要植入到下层的梁、柱等主要受力构件内。植筋施工时应遵循以下原那么：
〔1〕大面积植筋施工开场前应按设计图纸及相关厂家的要求对每个规格的钢筋进展试植筋；到达强度后应进展拉拔试验试验合格前方可进展正式施工；假设试验不合格应做某些调整直至试验合格为止试验合格前的相关参数应作为指导正式施工的根据。
〔2〕植筋施工的工艺为：定位、钻孔、测孔深、用压缩空气吹孔进展清孔、打胶、植入钢筋。钻孔时不得损坏原有建筑物的受力钢筋〔含预应力钢筋〕、道、电缆等以防影响原有建筑物的平安或重要的使用功能。吹孔时应将孔内及孔周边一定范围内的杂物、灰尘等清理干净。打胶一定要按照消费厂家的操作说明进展。
〔3〕植筋完成后应按相关要求进展拉拔验收。
〔二〕、模板工程的质量要求和控制点
1、一般要求
〔1〕模板及其支架应根据工程构造形式、荷载大小、地基土类别、施工设备和材料供给等条件进展设计。模板及其支架应具有足够的承载才能、刚度和稳定性能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
〔2〕在浇筑混凝土之前应对模板工程进展验收。模板安装和浇筑混凝土是应对模板及其支架进展观察和维护。发生异常时应按施工技术方案及时进展处理。
〔3〕模板及其支架的撤除顺序及平安措施应按施工技术方案执行。
〔4〕模板质量
a、要求板面平整不变形翘曲。钢模板及钢支架要防止锈蚀以到达有关。
b、板面应清理干净并涂刷隔离剂隔离剂不宜采用油质类以免影响构造或日后粉刷严禁隔离剂污染钢筋、与混凝土的接搓处。
2、模板安装
〔1〕安装现浇构造的上层模板及其支架时下层楼板应具有承受上层荷载的承载才能或加设支架上、下层支架的立柱应对准并铺设垫板。
〔2〕固定在模板上的预埋件、预留孔和预留洞均不得遗漏且应安装结实其偏向应符合预埋件和预留孔洞的允许偏向的规定。
预埋件和预留孔洞的允许偏向
工程
允许偏向〔mm〕
预埋钢板中心线位置
3
预埋、预埋孔中心线位置
3
插筋
中心线位置
5
外露长度
+10.0
预埋螺栓
中心线位置
2
外露长度
+10.0
预留洞
中心线位置
10
尺寸
+10.0
注：检查中心线位置时应沿纵、横两个方向量测并取其中的较大值。
〔3〕模板安装应满足以下要求：
a、模板的接缝不应漏浆：在浇筑混凝土前木模板应浇水潮湿但模板内不应有积水；
b、模板与混凝土的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工隔离剂；
c、浇筑混凝土前模板内的杂物应清理干净；
d、对清水混凝土工程及装饰混凝土工程应使用能到达设计效果的模板。
〔4〕用作模板的地坪、胎模等应平整光洁不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
〔5〕对跨度不小于4m的现浇钢筋混凝土梁、板其模板应按设计要求起拱；当设计无详细要求时起拱高度宜为跨度的1/1000-3/1000。
〔6〕现浇构造模板安装的偏向应符合现浇构造模板安装的允许偏向及检验的规定。
现浇构造模板安装的允许偏向及检验
工程
允许偏向〔mm〕
检验
轴线位置
5
钢尺检查
底模上外表标高
±5
水准仪、拉线钢尺检查
截面尺寸
根底
±10
钢尺检查
柱墙梁
+4-5
钢尺检查
层高垂直度
不大于5m
6
经纬仪、吊线钢尺检查
大于5m
8
经纬仪、吊线钢尺检查
相邻两板外表上下差
2
钢尺检查
外表平整度
5
2m靠尺和塞尺检查
注：检查轴线位置时应沿纵、横两个方向量测并取其中的较大值。
〔7〕预制构件模板安装的偏向应符合下表的规定。
预制构件模板安装的允许偏向及检验
工程
允许偏向〔mm〕
检验
长度
板、梁
±5
钢尺量两角边取其中较大值
薄腹梁、桁架
±10
柱
0-10
墙板
0-5
宽度
板、墙板
0-5
钢尺量一端及中部取其中较大值
梁、薄腹梁、桁架、柱
+2-5
高〔厚〕度
板
+2-3
钢尺量一端及中部取其中较大值
墙板
0-5
梁、薄腹梁、桁架、柱
+2-5
侧向弯曲
梁、板、柱
1/1000且≤15
拉线、钢尺量弯曲处
墙板、薄腹梁、桁架
1/1500且≤15
板的外表平整度
3
2m靠尺和塞尺检查
相邻两板外表上下差
1
钢尺检查
对角线差
板
7
钢尺量两个对角线
墙板
5
翘曲
板、墙板
1/1500
调平尺在两端量测
设计起拱
薄腹梁、桁架、梁
±3
拉线、钢尺量跨中

注：1为构件长度〔mm〕。
〔8〕对于墙、柱等竖向构件在安装模板时应地底部留清扫口清扫口的模板暂时不封等浇筑混凝土前将模板内的杂物全部冲走并经监理验收合格后再封模。
〔9〕对于配筋较的墙、柱等竖向构件应在模板上每隔一定间隔 开设振捣孔。
〔10〕当有直径较大且数量较多的预埋〔如预埋电线长等〕穿过墙板、楼板时预埋应分组预埋组与组之间应留适当间距保证混凝土能振捣实。
〔11〕模板安装完成后应按监理审批过的施工方案由施工进展自检自检合格后报监理验收验收内容如下：
a、预埋件和预留洞的位置及尺寸等；
b、模板支撑〔包括墙、柱、梁的侧向支撑〕是否符合施工方案对于大跨度、大空间的支撑应重点检查当上部施工荷载较大、超过本楼层的正常使用荷载时即使本楼层的混凝土到达设计强度其下的支撑也不应撤除还应在下层根据荷载的小增设支撑；
c、模板的标高、轴线、截面尺寸、层高垂直度、相邻两板外表上下差、外表平整度、外轮廓线等对于曲线或倾斜的模板应重点检查。
3、模板的撤除
〔1〕侧模撤除时的混凝土强度应能保证其外表及棱角不因撤除模板而受损伤。
〔2〕模板撤除时不应对楼层形成冲击荷载。撤除的模板和支架宜分散堆放并及时清运。
〔3〕底模及其支架撤除时的混凝土强度应符合设计要求当设计无详细要求时混凝土强度应符合底模撤除时的混凝土强度要求的规定。
底模撤除时的混凝土强度要求
构件类型
构件跨度〔m〕
到达设计的混凝土立方体抗压强度值的百分率〔〕
板
≤2
≥50
>2≤8
≥75
>8
≥100
梁、拱、壳
≤8
≥75
>8
≥100
悬臂构件
—
≥100
〔4〕已撤除底模及其支架的构造应在混凝土强度到达设计值后才允许承受全部计算荷截。施工中不得超载使用严禁集中堆放过量的建筑材料。
〔5〕后浇带模板的撤除和支顶应按施工技术方案报执行。
〔三〕、混凝土工程的质量要求和控制点
1、一般要求
〔1〕构造构件的混凝土强度应按现行?混凝土强度检验评定?GBJ107的规定分批检验评定。
〔2〕构造构件拆模、出池、出厂、吊装、张拉、放张及施工间临时负荷时的混凝土强度应根据同条件养护的尺寸试件的混凝土强度确定。
〔3〕当混凝土试件强度评定不合格时可采用非破损或部分破损的检测。按现行有关的规定对构造构件中的混凝土强度进展推定并作为处理的根据。
〔4〕混凝土的冬施工应符合现行?建筑工程冬施工规程?JGJ 104和施工技术方案的规定。
〔5〕大体积混凝土的施工应符合现行相关和施工技术方案的规定。
2、原配料
〔1〕水泥进场时应对其品种、级别、包装或散装仓、出厂日等进展检查并应对强度、安定性及其必要的性能标进展复验其质量必须符合现行?硅酸盐水泥普通硅酸盐水泥?GB175等的规定。当在使用中对水泥质量有疑心或水泥出厂超过三个月〔快硬硅酸盐水泥超过一个月〕时应进展复验并按复验结果使用。钢筋混凝土构造、预应力混凝土构造中严禁使用含氯化物的水泥。
〔2〕混凝土中掺用外加剂的质量及应用技术应符合现行?混凝土外加剂?GB8076、?混凝土外加剂应用技术规定?GB5019等和有关环境保护的规定。预应力混凝土构造中严禁使用含氯化物的外加剂。钢筋混凝土构造中当使用含氯化物的外加剂时混凝土中氯化物的总含量应符合现行?混凝土质量控制?GB501的规定。
〔3〕混凝土中氯化物和碱的总含量应符合现行?混凝土构造设计?GB50010和设计的要求。
〔4〕混凝土的细骨料一般采用级配良好的质地坚硬、颗粒干净的中粗砂假设有泥块和杂质使用前应筛除。砂子质量应满足?普通混凝土用砂的质量及检验?〔JGJ52〕的要求。砂子进场后由监理见取样送检复检合格前方可使用。
〔5〕混凝土的粗骨料应采用坚硬的卵石或碎石石子应质地坚硬、耐久、干将。石子的质量应符合?普通混凝土用碎石或卵石的质量及检验?〔JGJ53〕检验的要求。石子的粒径不得大于构造最小尺寸的1/4且不得超过钢筋的最小净间距的3/4；对混凝土实心板骨料的粒径不宜超过板厚的1/3且不得超过40mm。严禁砂石中混入烧过的白云石或石灰块。石料进场后需见证取样复检合格前方可使用。
砂石含泥量限值见表
材料品种
混凝土强度等级
含泥量〔〕按重量计不大于
砂
≥C30
3.0
<C30
5.0
石
≥C30
1.0
