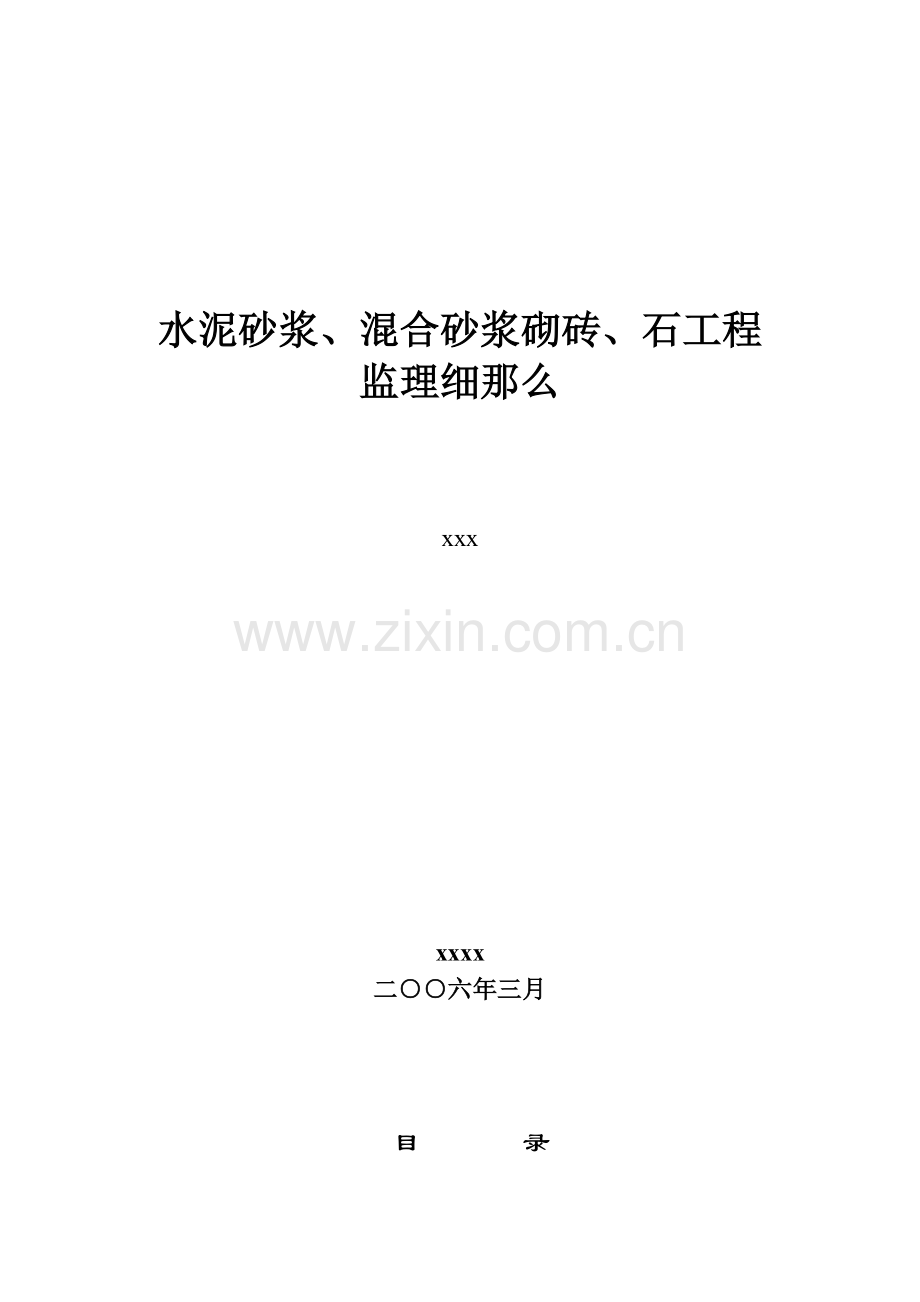

水泥砂浆、混合砂浆砌砖、石工程监理细则.doc

水泥砂浆、混合砂浆砌砖、石工程
监理细那么

xxx

xxxx
二○○六年三月

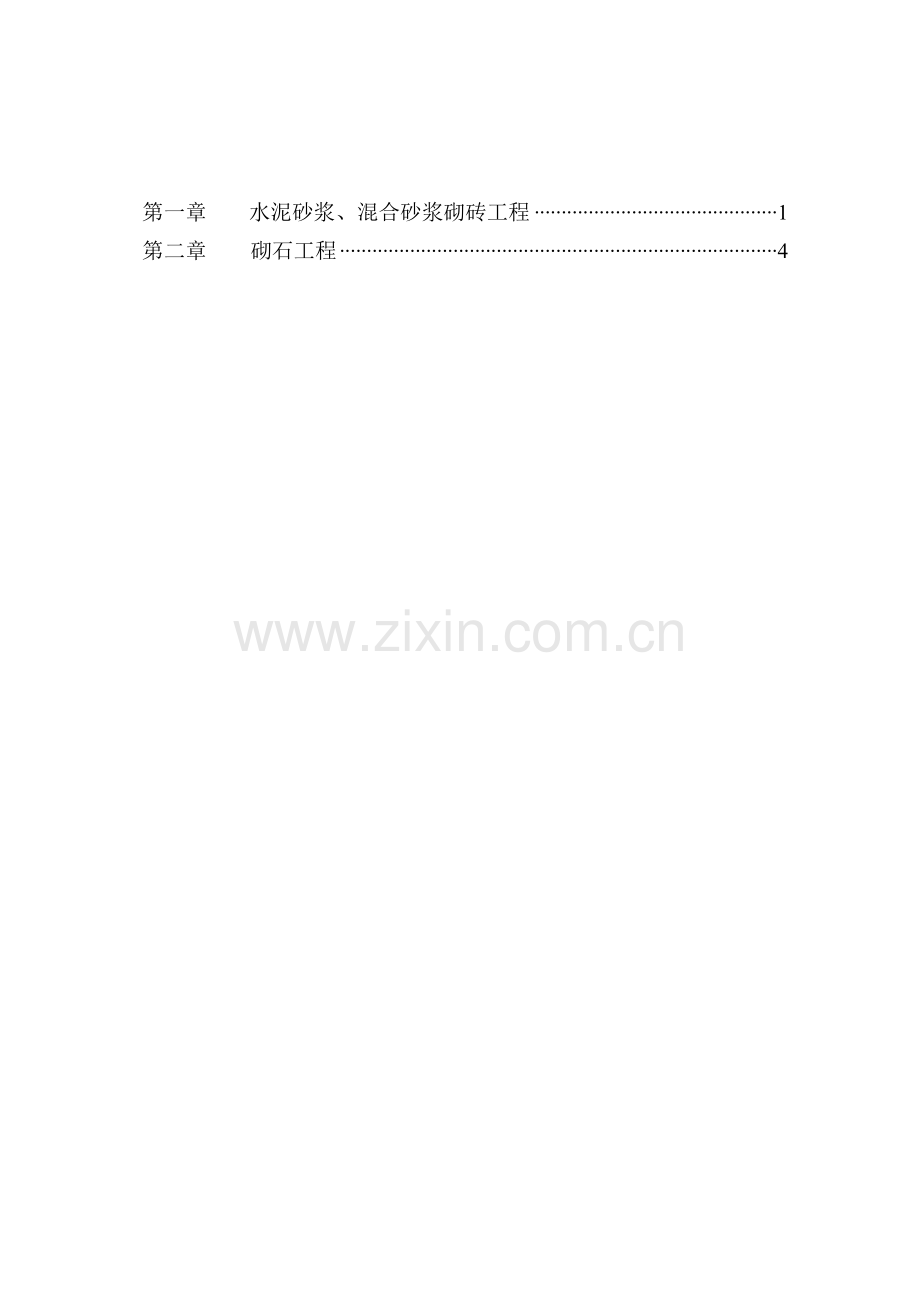

目 录

第一章 水泥砂浆、混合砂浆砌砖工程 1
第二章 砌石工程 4

第一章 水泥砂浆、混合砂浆砌砖工程
第一条 适用范围
本章适用于普通砖、空心砖、灰砂砖和粉煤灰砖的质量检验。
第二条 检验数量
外墙按楼层〔或4m高以内〕每20m抽查一处每处3延长米但不少于3处；内墙按有代表性的自然间抽查10但不少于3间。
第三条 检验工程与检验
一、保证工程与检验
1、砖的品种、标必须符合设计要求。
检验：观察检查、检查出厂合格证、施工企业的验收试验单。现场监理认为必要时可抽检。
2、砂浆品种必须符合设计要求强度必须符合以下规定：
1〕同品种、同标砂浆各组成试块的平均强度不小fm.k；
2〕任意一组试块的强度不小于0.75fm.k但单元工程中品种、同标砂浆仅有一组试块时其强度不应低于fm.k。
检验：检查试验必要时监理工程师抽查。
3〕砌体砂浆必须实饱满实心砖砌体程度缝的砂浆饱满度不小于80。
检验数量与：每步架抽查不少于3处。用百格网检查砖底面与砂浆的粘结痕迹面积每处掀三块砖取其平均值。
4〕外墙的墙面处严禁留直槎其它临时连续处留槎的做法必须符合施工标准规定。
检验：观察检查。
二、根本工程与检验
1、砖砌体错缝应符合以下规定：
砖柱、垛、无色心砌法；窗间墙及清水墙面无通缝；混水墙每间〔处〕4～6皮砖的通缝不超过3处。
检验：观察或尺量检查。
注；通缝系指上、下二皮砖搭接长度差小于25mm的缝。
2、砖砌体接槎应符合以下规定
接槎处灰浆实缝、砖平直每处接槎部位程度灰缝厚度小于5mm或透亮的缺陷不超过10处。
检验：观察或尺量检查。
3〕予埋拉结筋应符合以下规定
数量、长度均符合设计要求或施工标准规定留置间距偏向不超过3皮砖。
检验：观察或尺量检查。
4〕留置构造应符合以下规定
留置位置应正确大马牙槎先退后进残留砂浆清理干净。
5〕清水墙面应符合以下规定
组砌正确刮浆深度适宜墙面整洁。
检验：观察检查。
三、允许偏向工程与检验
1、砖砌体尺寸、位置的允许偏向和检验应符合下表规定

砖砌体尺寸、位置的允许偏向和检验表

工程
允许偏向〔mm〕
检验
轴线位置偏移
10
用经纬仪或拉线和尺量检查
根底和墙砌体顶面标高
±15
用水准仪和尺量检查
垂直度
每层
5
用2m托线板检查
全高
≤10m
10
用经纬仪或吊线和尺量检查
＞10m
20
外表平整度
清水墙、柱
5
用2m靠尺和楔形塞尺检查
混水墙、柱
8
程度灰缝平直度
清水墙
7
拉10m线和尺量检查
混水墙
10
程度灰缝厚度〔10皮砖累计数〕
±8
与皮数杆比拟尺量检查
清水墙面丁走缝
20
吊线和尺量检查以底层第一皮砖为准
门窗洞口〔后塞口〕
宽度
±5
尺量检查
门口高度
±15、〔-5〕
予留构造柱截面〔宽度、深度〕
±10
尺量检查
外墙上、下窗口偏移
20
用经纬仪或吊线检查以底层窗口为准
第四条 砌砖工程验评
1、检验批次划分
外墙：按楼层高度每20延长米划分；内墙：按自然间划分。
2、承包人按工序填写施工、质检记录认真填写检验表。现场监理工程师应跟踪检查确定是否合格。

第二章 砌石工程

第一条 适用范围
本章适用于浆砌毛石、料石工程。
第二条 检验数量
外墙按楼层或4m高以内每20m抽查一处每处3延米但不少于3处；内墙按有代表性的自然间抽查10但不少于3间。
第三条 检验工程与检验
一、保证工程与检验
1、石料的质量必须符合设计要求和施工标准要求。
检验：观察检查和检查试验必要时可抽查。
2、砂浆品种必须符合设计要求强度必须符合以下规定。
1〕同标砂浆各组试块的平均强度不小于fm.k；
2〕任意一组试块的强度不小于0.75fm.k。工程只有一组试块时其强度不应低于fm.k。
检验：检查试块必要时可抽查。
3、转角处必须同时砌筑交接处不能同时砌筑时必须留斜槎。
检验：观察检查。
二、根本工程与检验
1、石砌体组砌形式应符合以下规定：
内外搭接上下错缝拉结石丁砌石交织设置；毛石墙拉结在每0.7m2墙面不少于1块；料石缝厚度根本符合施工标准规定。
检验：观察检查。
2、石砌体墙面勾缝符合以下规定：
勾缝实粘结结实墙面干净。
检验：观察检查。
三、允许偏向工程与检验
1、石砌体尺寸、位置的允许偏向与检验必须符合下表规定。
石砌体尺寸、位置允许偏向和检验表
工程
允许偏向〔mm〕
检验
毛石砌体
料石砌体
毛料石
粗料石
半细
料石
细料石
根底
墙
根底
墙
根底
墙
墙、柱
墙、柱
轴线位置偏移
20
15
20
15
15
10
10
10
用经纬仪或拉线尺量检查
根底和墙砌体顶面标高
±25
±15
±25
±15
±15
±15
±10
±10
用水准仪和尺量检查
砌体厚度
±30
-0
±20
-10
±30
-10
±20
-10
±15
-0
±10
-5
±10
-5
±10
-5
尺量检查
墙面垂直度
每层
-
20
-
20
-
10
7
5
用经纬仪或吊线和尺量检查
全高
-
30
-
30
-
25
20
15
外表平整度
清水墙柱
-
20
-
20
-
10
7
5
细料石用2m靠尺和楔形塞尺检查其它用两直垂直于灰缝拉2m线和尺量检查
混水墙柱
-
20
-
20
-
15
-
-
清水墙程度缝平直度
-
-
-
-
-
10
7
5
拉10m线和尺量检查
第四条 砌石工程验评
1、检验批次划分
外墙：按楼层或4m高以内每20m划分；内墙：按自然间每间划分。
2、承包人按工序填写施工、质检记录认真填写检验表。现场监理工程师应跟踪检查确定是否合格。
