技 术 交 底 记 录
编：
工程名称
路 基 工 程
分部工程
软基处理
分项工程名称：粉喷桩工程
交底内容:
详见附件：粉喷桩施工技术交底。

技术负责人

交底人

承受人

年 月 日 保存：五年

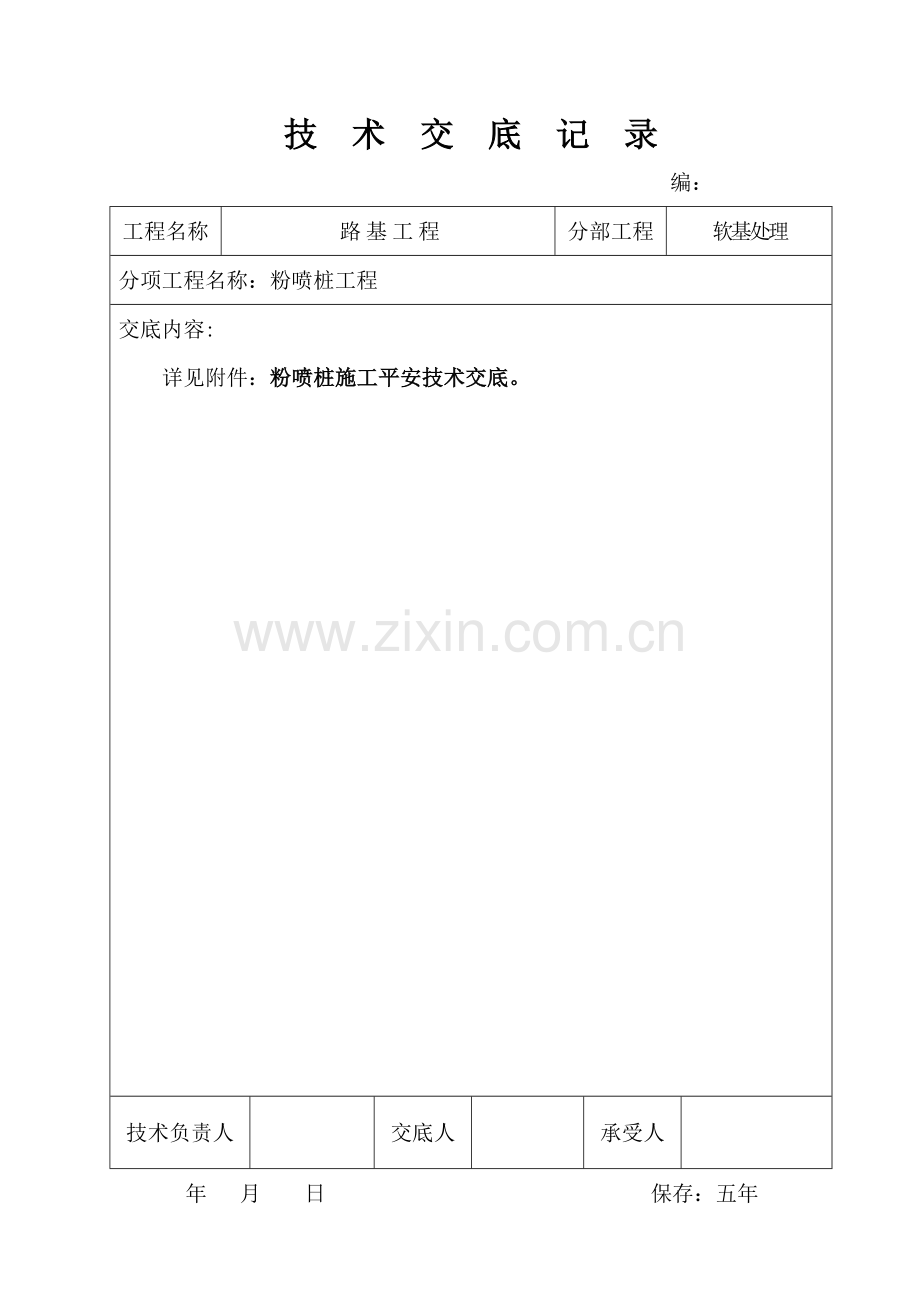

技 术 交 底 记 录
编：
工程名称
路 基 工 程
分部工程
软基处理
分项工程名称：粉喷桩工程
交底内容:
详见附件：粉喷桩施工平安技术交底。

技术负责人

交底人

承受人

年 月 日 保存：五年
技 术 交 底 记 录
编：
工程名称
路基工程
分部工程
软基处理
分项工程名称：粉喷桩工程
交底内容:
详见附件：粉喷桩文明施工和环境保护技术交底。

技术负责人

交底人

承受人

年 月 日 保存：五年
荣乌线新河至辛庄子段第十二合同段
粉 喷 桩 技 术 交 底

一、施工准备：
1、施工设备包括机、粉体发送器〔附计量装置〕、空气压缩机和搅拌钻头另装备75KW发电机备用。计量装置在施工前进展标定合格。
2、施工场地：粉喷桩施工前进展场地平整、清表根据现场情况可铺设30～50cm厚砂性土平整压实压实度不小于85以方便机械挪动和施钻。
3、材料进场：施工前要备足经检验合格水泥。
二、粉喷桩施工工艺
1、粉喷桩施工工艺流程图见下列图
2、施工工艺
①定位：每段粉喷桩施工前由测量班按设计位置放出中线及处理范围边线由施工人员自行放出桩位逐桩施工。钻机就位时应对准桩位,并保持程度搅拌轴应保持垂直误差不超过1。
②启动主电机根据施工要求以Ⅰ、Ⅱ、Ⅲ档逐级加速的顺序正转预搅下沉。钻进至接近设计深度后应用低速慢钻钻机应原位钻动1～2min。为保持钻杆中间送风通道的枯燥从预搅下沉开场直到喷粉为止应在钻杆内连续输送压缩空气。
③提升喷粉搅拌：在确认加固料已喷至孔底时按0.5m/min±0.1的速度反转提升。当提升到设计停灰标高后应慢速原地搅拌1～2min。
④重复搅拌：为保证粉体搅拌均匀须再次将搅拌头下沉到设计深度进展全程复拌。提升搅拌时其速度控制在0.5～0.8m/min左右。
⑤为防止空气污染在提升喷粉距地面0.3m处停顿喷粉。在施工中孔口设喷灰防护装置。
⑥钻具提升至地面后钻机移位对孔按上述步骤进展下一根桩的施工。

粉喷桩施工工艺流程图
喷灰搅拌提升
至设计桩顶
压缩空气
放线定位
钻机对位调平
至设计孔底
钻进
平整场地
复搅
下一循环
停灰、停气

3、质量检查：
质量检查包括目测、单桩承载力、桩身质量和抗压强度、复合地基承载力等。
①施工完毕后将桩体周围挖开用尺量直径符合设计要求桩身应连续匀称灰土拌合均匀用打击物冲击应有坚实感。
②单桩承载力检测
粉喷桩单桩承载力设计值为120KN。
③无侧限抗压强度检测
在一根桩上中下区三个试块进展无侧限抗压强度试验制成7.07×7.07×7.07cm立方体或圆柱体试件。7天龄抗压强度不小于1100KPa90天龄无侧限抗压强度设计值为2500KPa。
④复合地基承载力检测
采用瞬态瑞雷波法检测：SE2404综合工程测试仪4.5HZ低频检波器直接测得复合地基承载力应满足设计要求。
4、粉喷桩施工考前须知：
①为了加强桩身上部强度应将全桩重复搅拌一次此时停顿喷粉钻头边旋转边钻进至复拌深度再提升反向边旋转边提升。
②阴雨天气湿度较高对送灰量有明显影响将制约工程进度晴好天气应尽量保证昼施工。
③开钻前检查储料罐的水泥量数量稍大于一根桩的用量加50公斤。施工现喷粉量缺乏时实行整桩复打复打的喷粉量要求不小于设计用量。如遇停电、机械事故等原因导致喷粉中断也必须复打复打的重叠孔段长度大于1m。
④送灰过程中如发现压力突然下降、灰罐加不上压力等异常情况应停顿提升原地搅拌及时判明原因采用相应的处理措施停钻过程中应继续送风。
⑤施工过程中应及时排除气水别离器里的积水防止水分进入钻杆而堵塞送粉通道。喷粉时灰罐内的气压比道内的气压高0.02~0.05MPa以保证正常送粉。
⑥当钻头搅升到离地面30cm时传送器应立即停顿喷粉改送压缩空气注意不应该将水泥粉带入剩余的30cm土内或带出地表以防止给今后的施工造成困难一般应采取减缓提升速度到0.3~0.4m/min。为确保桩头质量应停顿提升搅拌机数秒让道的余灰喷入桩顶以上30cm的土层中。
⑦施工中应由专人负责记录压力、喷粉量、钻进速度等内容以做为成桩检验的根据。
5、粉喷桩施工实测工程见下表
粉喷桩实测工程
项次
检查工程
规定值或允许偏向
检查和频率
备注
1
桩距〔mm〕
±100
抽查2

2
桩径〔mm〕
不小于设计
抽查2

3
桩长〔m〕
不小于设计
查施工记录

4
竖直度〔〕
1.5
查施工记录

5
单桩喷粉量
符合设计
查施工记录

6
强度〔Kpa〕
不小于设计
抽查5

7
承载力〔KN〕
不小于设计
抽查1

附件：
粉喷桩施工平安交底

①、指定专人详细负责施工现场的平安理保证工程平安贯穿施工的全过程。
②、加强平安消费教育进步全员平安意识建立平安责任制逐级签定平安消费承包责任状明确分工责任到人。
③、施工前对现场作业人员做好平安交底。
④、抓好现场理搞好文明施工加强施工用电理照明、高压电线架设顺直高度和照明度必须符合要求保证绝缘良好施工中加强对机具设备的检查和维修各种施工电器设备均设置漏电保护器确保用户平安。
⑤、生活区、施工场地要实在做好防火、防中等方面的要求杜绝伤亡事故减少一般性事故的发生。施工场地的料库、发电机房等临时设施应设避雷装置。
⑥、施工机械经常检修保持完好。机械必须由有上岗证的司机操作严禁非司机操作和酒后操作。
⑦、加强劳动保护装备足够的劳动保护用品和设施。
⑧、施工钻进前要充分调查现场地下埋线、埋等设施。
⑨、严禁非施工人员在作业机械范围内休息、逗留。

附件：
粉喷桩文明施工和环境保护交底

任何施工行为不得违背?环境保护法?的规定并积极保护施工周围的自然环境。
建立健全文明施工和环境保护组织机构岗位明确责任到人将个人利益与之挂钩严格奖惩。
加强环保教育宣传有关环保政策强化职工的文明施工和环保意识使保护环境成为全体职工的自觉行为。
施工队施工中产生的生活、建筑垃圾等定点放置及时处理严禁随意丢弃。减少施工中的噪声和振动不扰民。对施工便道经常洒水减少粉尘。
④施工范围进展防护、封闭防止水泥飞扬污染到周围农作物等。
⑤合理布置施工场地做到工完料净物资、机械设备等摆放有序使施工现场秩序化、化。
⑥现场采用多种形式展示各项理制度、操作规程等内容激发施工人员的责任心并有利于监视。
