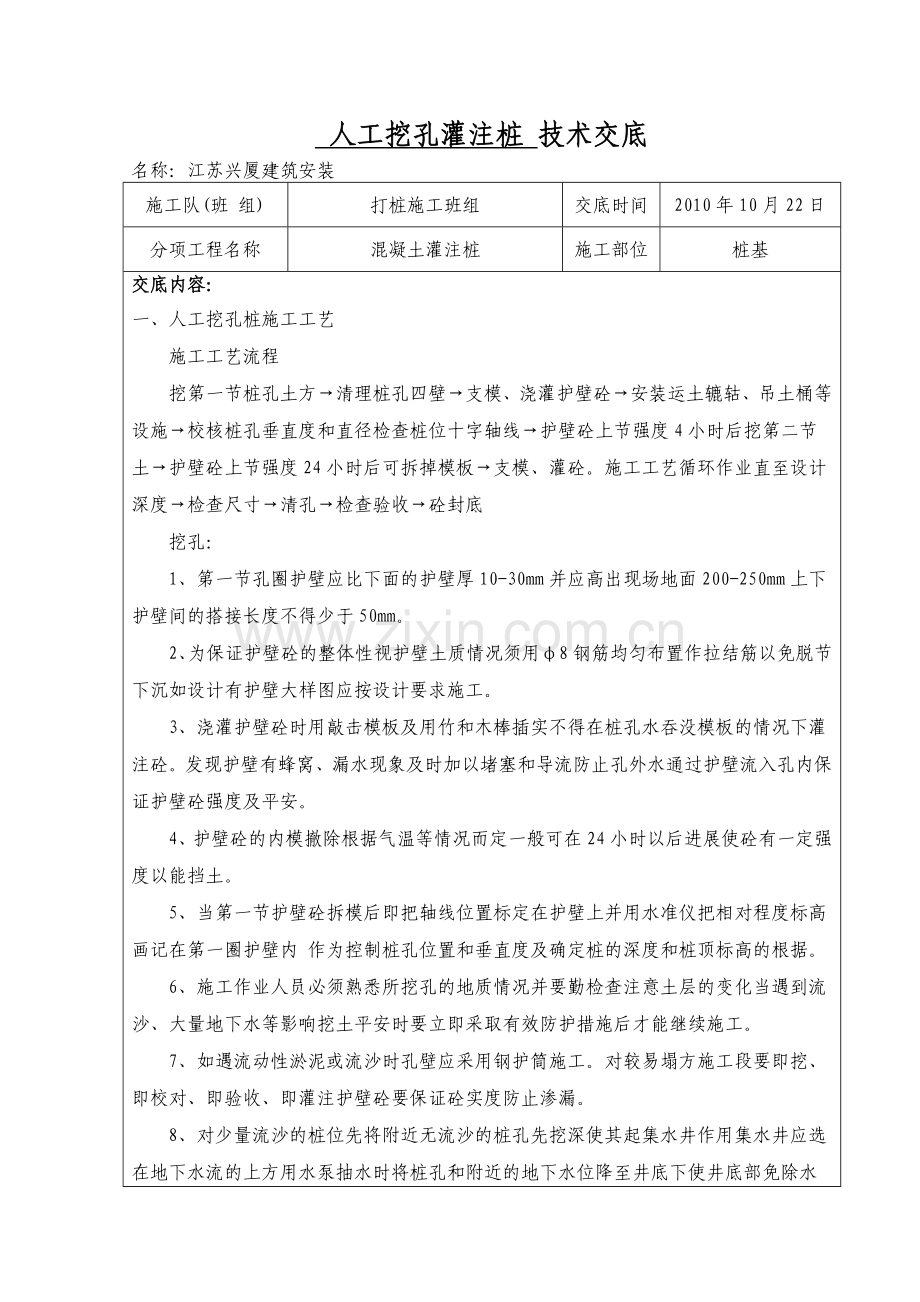

人工挖孔灌注桩 技术交底
名称：江苏兴厦建筑安装
施工队(班 组)
打桩施工班组
交底时间
2010年10月22日
分项工程名称
混凝土灌注桩
施工部位
桩基
交底内容：
一、人工挖孔桩施工工艺
施工工艺流程
挖第一节桩孔土方→清理桩孔四壁→支模、浇灌护壁砼→安装运土辘轱、吊土桶等设施→校核桩孔垂直度和直径检查桩位十字轴线→护壁砼上节强度4小时后挖第二节土→护壁砼上节强度24小时后可拆掉模板→支模、灌砼。施工工艺循环作业直至设计深度→检查尺寸→清孔→检查验收→砼封底
挖孔：
1、第一节孔圈护壁应比下面的护壁厚10-30mm并应高出现场地面200-250mm上下护壁间的搭接长度不得少于50mm。
2、为保证护壁砼的整体性视护壁土质情况须用φ8钢筋均匀布置作拉结筋以免脱节下沉如设计有护壁大样图应按设计要求施工。
3、浇灌护壁砼时用敲击模板及用竹和木棒插实不得在桩孔水吞没模板的情况下灌注砼。发现护壁有蜂窝、漏水现象及时加以堵塞和导流防止孔外水通过护壁流入孔内保证护壁砼强度及平安。
4、护壁砼的内模撤除根据气温等情况而定一般可在24小时以后进展使砼有一定强度以能挡土。
5、当第一节护壁砼拆模后即把轴线位置标定在护壁上并用水准仪把相对程度标高画记在第一圈护壁内 作为控制桩孔位置和垂直度及确定桩的深度和桩顶标高的根据。
6、施工作业人员必须熟悉所挖孔的地质情况并要勤检查注意土层的变化当遇到流沙、大量地下水等影响挖土平安时要立即采取有效防护措施后才能继续施工。
7、如遇流动性淤泥或流沙时孔壁应采用钢护筒施工。对较易塌方施工段要即挖、即校对、即验收、即灌注护壁砼要保证砼实度防止渗漏。
8、对少量流沙的桩位先将附近无流沙的桩孔先挖深使其起集水井作用集水井应选在地下水流的上方用水泵抽水时将桩孔和附近的地下水位降至井底下使井底部免除水淹状态下施工。
9、发现流沙层应减少每节护壁高度可用30-50CM砼应加速凝剂加快凝固速度。
二、技术质量要求
1、桩径偏向〔mm〕：±50
2、桩位偏向〔mm〕：±100
3、垂直度偏向〔〕：±0.5
4、根据施放的桩位从桩中心十字穿插引出4个控制小桩方可开挖。
5、孔口护壁圈应至少高出地面150mm以防孔口周边杂物落入孔中。
6、人工挖孔护壁采用混凝土护壁。护壁厚度不小于100mm护壁强度C20配合比同喷锚配合比每节护壁长度不宜大于1.0m易塌孔时护壁加配钢筋并调整护壁高度。
7、护壁强度4小时以后才能开挖下节桩土。
8、孔口堆积土方间隔 孔口不小于3.0m施工时应及时将孔底排出土用人工清走防止堆积在桩孔周边。
三、平安文明施工要求
1、挖孔桩的常见平安事故
人工挖孔桩的常见平安事故有孔口石块或杂物掉入孔口砸伤正在孔中的施工人员；孔口操作人员被地下有害气体中昏迷甚至亡孔壁支护不当而坍塌砸伤甚至活埋操作工人；孔内电缆、电线磨损受潮导致工人触电伤亡；深孔中突然涌水吞没操作人员等等。理论证明只要施工人员树立平安意识加强平安教育做好平安技术交底各种平安技术措施到位人工挖孔桩的这些常见平安事故是完全可以防止的。
2、孔口防护措施
孔内作业时孔口上面必须有人监护。挖出的土方应及时运离孔口不得堆放在孔口四周1.5m范围内井圈上不得放置工具和站人。孔内作业人员必须头戴平安帽特殊情况下还应戴上防防尘面具。利用吊桶运土时必须采取相应的防范措施以防落物伤人。正在开挖的井孔每天上班前及施工中应随时注意检查轱辘架、吊绳、挂钩〔钩〕、提桶等是否完好应对井壁、混凝土护壁的状况进展检查发现问题及时采取措施；井下有人操作时井上配合作业人员必须坚守岗位不得擅离任守。
桩孔内必须放置爬梯随挖孔深度增加放长至工作面以作平安使用。需要照明时应采用平安矿灯或12V以下的平安灯。
已灌注完砼和正在挖孔未完的桩口应设置井盖和围栏围蔽。
3、防措施
严禁酒后操作不准在孔内吸烟和使用明火作业。
地下特殊地层中往往含有CO、SO2、H2S或其它有气体故每次下孔前必须对桩孔内气体进展嗅觉检查发现有害气体含量超标时应立即施工理人员并采用足够的平安卫生防范措施进展处理如用鼓风机向孔底通风〔必要时送氧气〕然前方能下井作业以防止急性中事故的发生。人工挖孔作业一旦发生人员中、窒息等事故必须在现场按应急措施标准要务施行抢救根据情况及时送医院进一步救治。
4、防触电措施
施工现场的一切电源、电路的安装和撤除必须由持证电工操作。用电设备必须严格接地或接零保护且安装漏电保护器各桩孔用电必须分闸严禁一闸多用。孔内照明应采用平安矿灯或12V以下的平安灯。凡在孔内抽水之后必须先将抽水的专用电源切断作业人员方可下桩孔作业严禁带电源操作。
5、防止孔壁坍塌措施
开挖桩孔时必须设置砼护壁砼护壁每节高1m厚约0.1m。可视情况加配适量钢筋砼强度等级不低于C15。一般每天挖1m深立即支模浇筑砼第二天继续施工。
开挖程序应采用间隔挖孔以减少水的浸透和防止土体滑移防止在挖土过程中因邻桩混凝土未初凝而发生窜孔现象。　
6、文明施工
服从指挥理严禁酒后上班制止嬉戏打闹严禁打架斗殴制止操作与自己无关的机械设备；施工场地及住宿区不得乱扔垃圾。

技术负责人：
交底人：
承受交底人签名：
