污水处理系统收集管网工程监理实施细则.doc

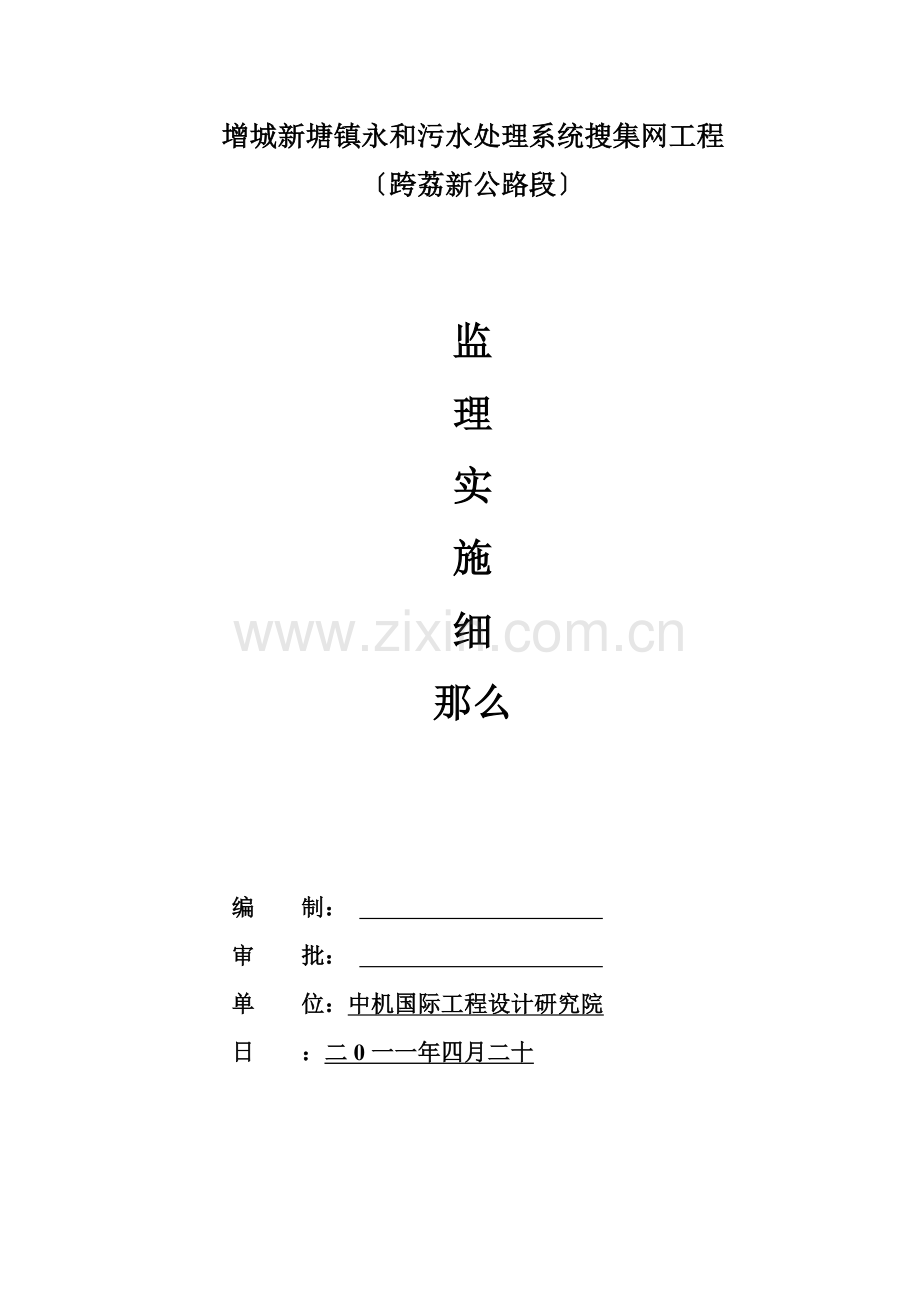

增城新塘镇永和污水处理系统搜集网工程
〔跨荔新公路段〕

监
理
实
施
细
那么

编 制：
审 批：
单 位：中机国际工程设计研究院
日 ：二0一一年四月二十

一、工程概况：
本标段根据网施工图布置分为2个子项分别为：
香山大道跨荔新公路路口上接荔新公路以北段污水干下接香山大道、荔新公路以南段污水干全长160米径DN1500mm。
荔新公路段〔沙宁公路—沙埔大道〕污水干上接沙宁公路另一接口承接新誉南路两条污水干穿荔新公路后接入荔新公路干下接入沙埔大道污水干会聚流往永和污水厂全长670米。径分别为：DN1200 mm、DN1350 mm、DN1650 mm。
主要材：主干采用Ⅲ级钢筋混凝土。选用?顶进施工法用钢筋混凝土排水?〔JC/T0—1996〕中径分别为DN1500mm、DN1200 mm、DN1350、DN1650 mm。支采用Ⅱ级钢筋混凝土径分别为300mm、500mm。
在施工时根据本工程特点顶机工作井及接收井方案如下：工作井设计为圆形内净空尺寸为D=7.5米砼壁厚为650mm；接收井设计成圆形内净空尺寸为D＝5米壁厚为450
根据现场实际情况在进展施工的同时配合路面交通做好交通引导措施
现场做好施工围蔽工作井、接收井等做好平安围栏作业确保施工平安。
二、施工监理的目的与根据：
1、目的：确保工程质量到达优良等级评定争创样板工程：
工在保证质量的前提下以施工合同要求的总工为控制目的；费用在工程施工阶段做好计量与支付尽量控制延、索赔发生使工程控制在合同总价〔或包括合理的增加〕范围内。最终使业主获得良好的经济效益和社会效益。
质量控制目的：以预防控制为主严格把好各分项、分部工程使用的原材料质量、施工工艺质量和检验质量精心理、确保不发生质量平安事故以保优良创样板为目的进展理。
进度控制目的:以业主与工程承包商签定的施工合同中确定的工程总工为进度控制目的通过监调控科学统筹各分局部工项工程的施工进度节奏使工程确保按业主的进度目的开工交付使用。
控制目的：以施工合同价为目的严格控制把好三算关〔概算、、结算〕的审核工作严格控制变更增减工程以及合同价外的签证控制承包商提出索赔的条件和时机；对分包工程或承包商的报价与掌握的价格信息比照把多家报价进展经济技术分析比拟审核选取合理报价；根据工程实际进
度需要提出合理的资金方案与建议限度地进步资金使用效益为业主节约把额度控制在最优和最合理的程度。
质量、进度、三大目的是一个互为依赖而又不可分割的整体必须在业主与承包商双方和监理的共同努力及工程建立各方大力配合在确保质量的前提下实现进度和目的。
2、编写监理细那么的根据
〔1〕有关的、行业和地方的技术；
〔a〕?建筑地基根底工程施工质量验收? GB50202-2002
〔b〕广东?建筑地基根底施工及验收规程? DBJ15-201-91
〔c〕?建筑地基根底设计? JGJ7-
〔d〕?城排水工程规划? GB50318-2000
〔e〕?给排水道工程施工及验收? GB50268-97
〔f〕?给排水工程构造构筑物构造验收? GB50069-2002
〔2〕监理规划
〔3〕设计
三、施工质量预控措施
施工监理的全过程应贯彻“预防为主〞的方针对影响质量的人、机、料、法、环五大因素应进展预防控制其主要措施如下：
1、审查承建商〔施工〕的施工组织设计书审查其选用的机械设备、施工工艺是否合理、质保体系是否健全、劳动组织、材料供给 、进度方案是否落实等等。对本工程的特点、重点和难点有较深入理解并提出实在可行的针对性措施。监理对施工组织设计总的要求是技术上先进、质量上可靠、经济上合理、施工时有保证；
2、以工序理为核心以岗位职责为关键监理要协助承建商〔施工〕进步作业人员的质量意识和责任心催促承建商〔施工〕健全和搞好各种施工记录；
四、施工准备阶段监理
1、审查承建商的施工组织设计重点审查其质量保证体系和确保工程质量的详细措施并提出修改。
2、审查顶承建商的技术资质审查其确保工程质量的技术才能、理程度、施工业绩、主要作业人员的上岗证等。对分包需监理工程师审查认可后方可进场施工。
3、理解和掌握施工场地的地形、地质、水文等勘查资料对顶顶进线路的地层情况〔尤其是砂层〕地下水位等情况参与设计技术交底根据勘查、设计资料提出完善设计方案的建议审查施工组织设计和施工方案准备资料。
4、施工场地：
〔1〕检查施工场地内三通一平情况是否满足施工要求：机械材料进出道路是否通畅；施工用电〔380±15V〕线路是否平安可靠是否有防漏电、避雷等平安措施；
〔2〕、检查施工场地内空中、地面、地下的去除障碍工作地下构筑物、线是否改移、去除、砖宅基应催促有关用钢钎探查并挖除；
〔3〕检查、复核工具在导轨上的中心线、坡度和高程应符合规定催促施工妥善保护假设发生移位、偏向、丧失时按照设计要求补设。
5、施工机械设备的监控
〔1〕审查施工调用或选购的机械设备应符合施工组织设计和施工工艺的规定保证工程质量和进度要求；
〔2〕机械设备进场时监理工程师应催促承建商按逐一核对其机械型、规格和数量不符时应予调换；
〔3〕现场机械设备安装、调试或试车应保证其运转正常、性能良好、配套完好并经监理工程师签证认可前方可使用：
安装后的导轨应结实不得在使用中产生位移并应经常检查校核其安装也应符合以下规定：a：两轨道应顺直、平行、等高其纵坡应与道设计坡度一致；b：轨道安装的允许偏向应为：〔轴线位置：3mm；顶面高程0～＋3mm；两轨内距±2mm。
6、施工劳动组织的监控
监理工程师应审核承建商的劳动组织对施工机械设备的操作使用建立的定机、
定人、定岗制度员装备和安培作出评估确保工程质量。
7、下达开工
当上述准备工作已符合设计、合同和有关法规要求后监理工程师对承建商的开工申请进展审核批准方可下达该项工程的开工。
五、工程材料监理
1、材
顶采用Ⅲ级钢筋混凝土承口采用橡胶圈接口；预留的街坊支为Ⅱ级钢筋混凝土。严格按照质量进展验收。
2、导轨
、轨道应选用钢质材料制作。
3、顶铁
、顶铁应有足够的刚度；
、顶铁宜采用铸钢整体浇铸或采用型钢焊接成型；当采用焊接成型时焊缝
不得高出外表且不得脱焊；
、顶铁的相邻面应互相垂直；
、同种规格的顶铁尺寸应一样；
、顶铁上应有锁定装置；
、顶铁单块放置时应能保持稳定。
六、施工过程监理
施工过程监理是施工监理工作的重点。在开工前应首先召开机班长及主要人员会议由工程工程师按照施工组织设计进展技术交底由监理工程师按照监理施行细那么进展监理交底使全体施工人员明确施工工艺流程明确每道工序的质量和质保措施明确监理内容和要求特别要明确哪些关键工序必须由监理人员验收签证未经历收签证不得进入下道工序等。
1、顶施工顺序为：工作井施工及砼准备→顶进设备安装→吊装砼到轨道上→安装接口、线→安放顶铁→注浆→开启油泵顶进→处泥→道贯穿→砌检查井→回填实→闭水试验。

2、顶施工工艺流程图：
检查井施工、回填
否
砼制作
砼运输堆放
开工验收
回收工具头
置换触变泥浆
道贯穿
正常顶进施工
加中继环
需加中继环
砼吊装就位
开启穿墙顶进工具头
工作井后座、导轨等的顶进设备安装
工作井〔接收井〕施工
工具头、顶进设备的加工
施工准备

顶施工工艺流程图

3、施工过程监控要点：
〔1〕、认真校核道临时中线桩、高程点：
a、对施工测量放线过程中的原始数据进展校核；
b、对临时桩进展校核。
〔2〕、严格检验后背墙、轨道的质量：
a、要求后背墙应有足够的强度和刚度；
b、要求后背墙应与道顶迸方向垂直且和后背土壁面紧贴；
c、要求后背墙宽度、长度、垂直度应满足相关。
〔3〕、严格控制道高程和中心线：
要求施工必须按的要求及时测量道高程和中心线并进展监理现场认证发现问题及时纠正偏向确保工程质量。
〔4〕、严格控制道接口及检查井：
a、道错口应满足设计要求假如顶进过程现不符合设计要求应查找产生错口原因和采取相应补救措施及时进展纠正；
b、对于检查井的监理质量控制应保证检查井流槽和上下道底部接顺井底高程符合设计要求检查井井身尺寸及爬梯安装符合要求。
〔5〕做好闭水试验：
a、要求施工砌好堵头且准备向内注水时应及时监理人员对堵头砌筑位置进展检查假设符合要求那么准其注水。假设不符合要求那么应重新砌筑；
b、在注完水24小时后由施工负责人监理工程师、甲方代表、质监部门共同对闭水试验检查验收并签署相关。
〔6〕、道顶进应连续作业。道顶进过程中遇以下情况时应暂停顶进并应及时处理以保证顶施工质量：
a、工具前方遇到障碍；
b、后背墙变形严重；
c、顶铁发生扭曲现象；
e、位偏向过大且校正无效；
f、顶力超过端的允许顶力；
g、油泵、油路发生异常现象；
h、接缝中漏泥浆。
(7)、顶进道的施工质量应符合以下规定：
a、内清洁节无破损；
b、允许偏向应符合下表规定：
工程

允许偏向
轴线位置

50
道内底高程
D<1500
+30 -40

D≤1500
+40 -50
相邻间错口
钢道
≤2

钢筋混凝土道
15壁厚且不大于20
对顶时两端错口

50
注：D为道内径〔mm〕
e、钢筋混凝土道的接口应填料饱满、实且与节接口内侧外表齐平接口套环对正缝、贴紧不脱落；
f、顶时地面沉降或隆起的允许量应符合施工设计的规定。
位置
道路中心线
中心线左右各五米
中心线左右各十米
沉降〔mm〕
10
5
0

监理工程师对施工过程监控应在承建商〔施工〕自检合格的根底上对一般工序进展抽检对隐蔽工序及关键环节进展验收签证。
根据不同的施工工艺监理工程师应定出不同的验收工程并在施工前的技术交底会上进展交底。在监理过程中发现带有共性的问题或较重要的问题监理工
程师应及时口头承建商〔施工〕注意改正不要求答复整改措施的可发监理备忘录；比拟严重的要求必须答复整改措施的发监理单；问题严重时签发停工问题解决后才准予重新开工。签发停工应事先征得业主同意对停工要持非常慎重的态度。
监理工程中经常要召集个有关方面开协调会议任何会议都要用的形式记录备查。一切来往及件应有签收登记制度。现场监理组应每月以书面形式向业主施工质量、进度和监理工作等情况。如有特殊情况应及时向业主汇报。

七、施工验收
顶经承建商〔施工〕自检确认符合设计要求和有关、规程以及资料齐全后方可进展施工验收工程开工验收和开工资料验收。
1、隐蔽工程验收：是监理在施工过程中的验收是在被检工序施工完毕下道工序施工前进展；
2、工程开工验收
2.1初验
2.2工程开工验收
工程开工验收应有业主,上级主部门、质量监视站,设计、上部建筑施工和监理等方面的人员参加,验收时承建商〔施工〕应提供以下资料监理应事先对以下资料进展审查：
、顶施工平面图；
、原材料出厂质保书及进场后的复检资料等；
、隐蔽工程验记录和有关施工记录；
、设计变更单技术变更核定单事故处理记录；
、工程质量评定表；
、顶开工；
、监理对工程质量的评估等。
以上资料详细需要提供哪几项应根据实际情况而定。
工程开工验收一方面是施工质量验收另一方面也是与上部建筑施工的交接。
2．3开工资料验收
顶施工开工后由顶承建商〔施工〕向业主提交开工文字及施工理和技术理资料监理工程师代表业主进展开工资料验收工程开工验收与开工资料可穿插进展。

八、施工监理
监理既是对建立工程工程实现三大目的〔质量、进度、〕情况的评估也是对监理工作本身的总结。监理应在施工开工提交一个月之内提交给业主至此监理工作完成。
监理一般应包括如下内容：
a、概况：包括工程施工概况和监理概况；
b、监理工作范围及内容；
c、监理工作：主要是确定监理工作三大目的严格把握关键工序明确验收签证工程建立昼值班监控制度协调会制度和向业主书面汇报制度等；
d、监理工作情况：三大监控信息合同理和协调相关互相配合共同完成该项任务特别施工质量方面监理做了哪些工作解决哪些问题等；
e、顶工程质量评估：主要是按照有关施工规程和施工验收对施工质量作出客观分析评估。
