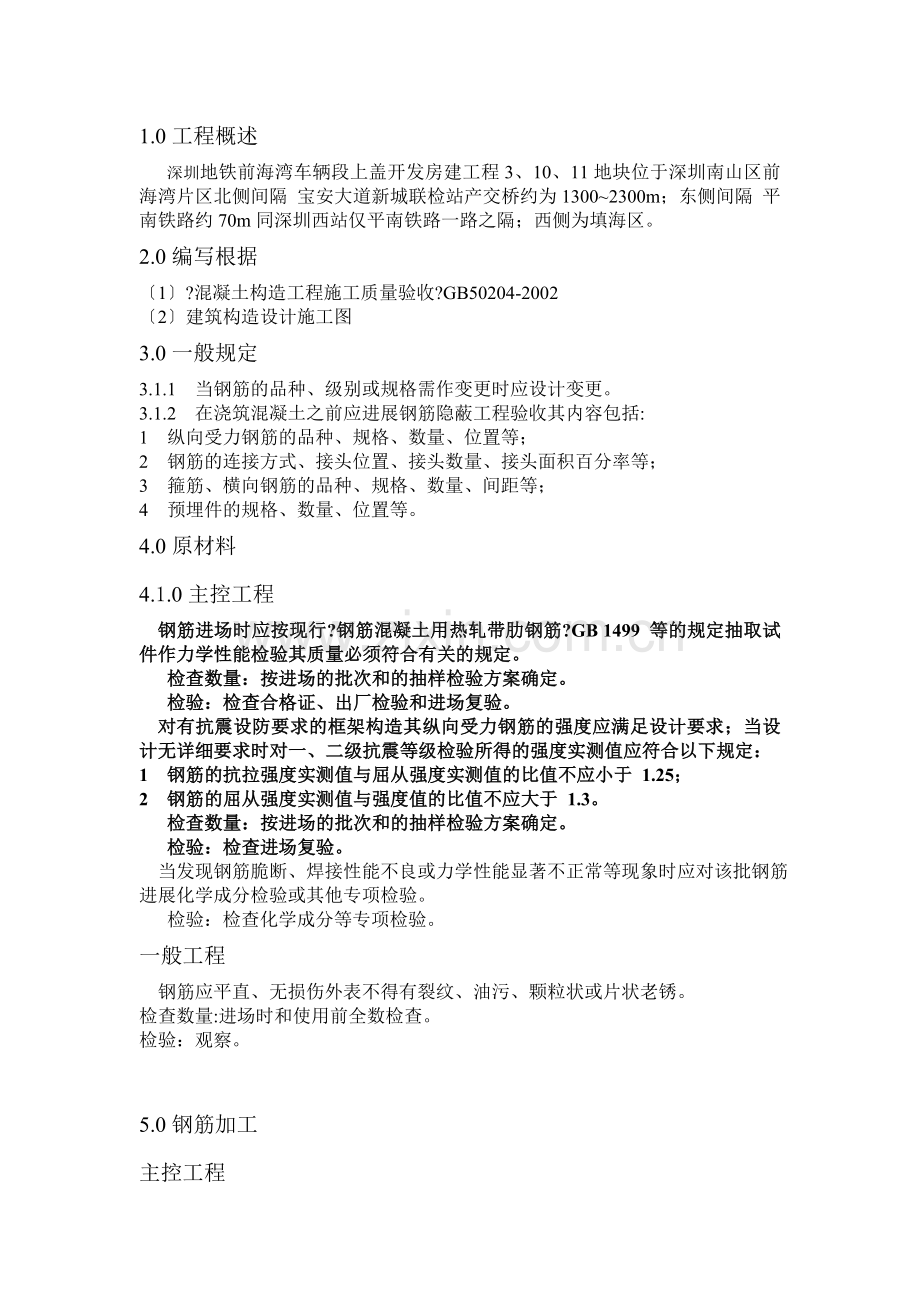

1.0工程概述 2.0编写根据 3.0一般规定 4.0原材料 4.1.0主控工程 4.2.0一般工程 5.0钢筋加工 5.1.0主控工程 5.2.0一般工程 6.0钢筋连接主控工程一般工程 7.0钢筋安装主控工程一般工程 8.0钢筋工程监理流程图 1.0工程概述深圳地铁前海湾车辆段上盖开发房建工程3、10、11地块位于深圳南山区前海湾片区北侧间隔宝安大道新城联检站产交桥约为1300~2300m；东侧间隔平南铁路约70m同深圳西站仅平南铁路一路之隔；西侧为填海区。 2.0编写根据〔1〕?混凝土构造工程施工质量验收?GB50204-2002 〔2〕建筑构造设计施工图 3.0一般规定 3.1.1 当钢筋的品种、级别或规格需作变更时应设计变更。 3.1.2 在浇筑混凝土之前应进展钢筋隐蔽工程验收其内容包括: 1 纵向受力钢筋的品种、规格、数量、位置等； 2 钢筋的连接方式、接头位置、接头数量、接头面积百分率等； 3 箍筋、横向钢筋的品种、规格、数量、间距等； 4 预埋件的规格、数量、位置等。 4.0原材料 4.1.0主控工程钢筋进场时应按现行?钢筋混凝土用热轧带肋钢筋?GB 1499 等的规定抽取试件作力学性能检验其质量必须符合有关的规定。检查数量：按进场的批次和的抽样检验方案确定。检验：检查合格证、出厂检验和进场复验。对有抗震设防要求的框架构造其纵向受力钢筋的强度应满足设计要求；当设计无详细要求时对一、二级抗震等级检验所得的强度实测值应符合以下规定： 1 钢筋的抗拉强度实测值与屈从强度实测值的比值不应小于 1.25； 2 钢筋的屈从强度实测值与强度值的比值不应大于 1.3。检查数量：按进场的批次和的抽样检验方案确定。检验：检查进场复验。当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时应对该批钢筋进展化学成分检验或其他专项检验。检验：检查化学成分等专项检验。一般工程钢筋应平直、无损伤外表不得有裂纹、油污、颗粒状或片状老锈。检查数量:进场时和使用前全数检查。检验：观察。 5.0钢筋加工主控工程受力钢筋的弯钩和弯折应符合以下规定: 1 HPB235 级钢筋末端应作 180°弯钩其弯弧内直径不应小于钢筋直径的 2.5倍弯钩的弯后平直局部长度不应小于钢筋直径的 3 倍； 2 当设计要求钢筋末端需作 135°弯钩时HRB335 级、HRB400 级钢筋的弯弧内直径不应小于钢筋直径的 4 倍弯钩的弯后平直局部长度应符合设计要求； 3 钢筋作不大于90°的弯折时弯折处的弯弧内直径不应小于钢筋直径的5倍。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。检验：钢尺检查。除焊接封闭环式箍筋外箍筋的末端应作弯钩弯钩形式应符合设计要求；当设计无详细要求时应符合以下规定： 1 箍筋弯钩的弯弧内直径除应满足本第条的规定外尚应不小于受力钢筋直径； 2 箍筋弯钩的弯折角度:对一般构造不应小于 90°；对有抗震等要求的构造应为 135°； 3 箍筋弯后平直局部长度:对一般构造不宜小于箍筋直径的 5 倍；对有抗震等要求的构造不应小于箍筋直径的 10 倍。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。检验：钢尺检查。一般工程钢筋调直宜采用机械也可采用冷拉。当采用冷拉调直钢筋时HPB235 级钢筋的冷拉率不宜大于 4HRB335 级、HRB400 级和 RRB400 级钢筋的冷拉率不宜大于 1。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。检验：观察钢尺检查。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于 3 件。检验：钢尺检查。表钢筋加工的允许偏向项目允许偏向(mm) 受力钢筋顺长度方向全长的净尺寸 ±10 弯起钢筋的弯折位置 ±20 箍筋内净尺寸 ±5 6.0钢筋连接主控工程纵向受力钢筋的连接方式应符合设计要求。检查数量：全数检查。检验：观察。在施工现场应按现行?钢筋机械连接通用技术规程?JGJ 107、 ?钢筋焊接及验收规程?JGJ 18 的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验其质量应符合有关规程的规定。检查数量：按有关规程确定。检验：检查合格证、接头力学性能试验。一般工程钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的间隔不应小于钢筋直径的 10 倍。检查数量：全数检查。检验：观察钢尺检查。在施工现场应按现行?钢筋机械连接通用技术规程?JGJ 107、 ?钢筋焊接及验收规程?JGJ 18 的规定对钢筋机械连接接头、焊接接头的外观进展检查其质量应符合有关规程的规定。检查数量：全数检查。检验：观察。当受力钢筋采用机械连接接头或焊接接头时设置在同一构件内的接头宜互相错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为 35 倍 d(d 为纵向受力钢筋的较大直径)且不小于 500mm凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内纵向受力钢筋的接头面积百分率应符合设计要求；当设计无详细要求时应符合以下规定： 1 在受拉区不宜大于 50； 2 接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加区；当无法避开时对等强度高质量机械连接接头不应大于 50； 3 直接承受动力荷载的构造构件中不宜采用焊接接头；当采用机械连接接头时不应大于 50。检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的 10且不少于 3 件；对墙和板应按有代表性的自然间抽查 10且不少于 3 间；对大空间构造墙可按相邻轴线间高度 5m 左右划分检查面板可按纵横轴线划分检查面抽查 10且均不少于 3 面。检验：观察钢尺检查。同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径且不应小于 25mm。钢筋绑扎搭接接头连接区段的长度为 1.3ll(ll 为搭接长度)凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值(图 )。同一连接区段内纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无详细要求时应符合以下规定： 1 对梁类、板类及墙类构件不宜大于 25； 2 对柱类构件不宜大于 50； 3 当工程中确有必要增大接头面积百分率时对梁类构件不应大于 50；对其他构件可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度应符合本附录 B 的规定。检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的 10且不少于 3 件；对墙和板应按有代表性的自然间抽查 10且不少于 3 间；对大空间构造墙可按相邻轴线间高度 5m 左右划分检查面板可按纵、横轴线划分检查面抽查 10且均不少于 3 面。检验：观察钢尺检查。 6.2.7 在梁、柱类构件的纵向受力钢筋搭接长度范围内应按设计要求配置箍筋。当设计无详细要求时应符合以下规定: 1 箍筋直径不应小于搭接钢筋较大直径的 0.25 倍； 2 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的 5 倍且不应大于 100mm； 3 受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的 10 倍且不应大于200mm； 4 当柱中纵向受力钢筋直径大于 25mm 时应在搭接接头两个端面外 100mm范围内各设置两个箍筋其间距宜为 50mm。检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的 10且不少于 3 件；对墙和板应按有代表性的自然间抽查 10且不少于 3 间；对大空间构造墙可按相邻轴线间高度 5m 左右划分检查面板可按纵、横轴线划分检查面抽查 10且均不少于 3 面。检验：钢尺检查。 7.0钢筋安装主控工程钢筋安装时受力钢筋的品种、级别、规格和数量必须符合设计要求。检查数量:全数检查。检验:观察钢尺检查。一般工程检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的 10且不少于 3 件；对墙和板应按有代表性的自然间抽查 10且不少于 3 间；对大空间构造墙可按相邻轴线间高度 5m 左右划分检查面板可按纵、横轴线划分检查面抽查 10且均不少于 3 面。表钢筋安装位置的允许偏向和检验项目允许偏向 (mm) 检验绑扎钢筋网长、宽 ±10 钢尺检查网眼尺寸 ±20 钢尺量连续三档取值绑扎钢筋骨架长 ±10 钢尺检查宽、高 ±5 钢尺检查受力钢筋间距 ±10 钢尺量两端、中间各一点取值排距 ±5 保护层厚度根底 ±10 钢尺检查柱、梁 ±5 钢尺检查板、墙、壳 ±3 钢尺检查绑扎箍筋、横向钢筋间距 ±20 钢尺量连续三档取值钢筋弯起点位置 20 钢尺检查预埋件中心线位置 5 钢尺检查程度高差 +3,0 钢尺和塞尺检查注：1 检查预埋件中心线位置时应沿纵、横两个方向量测并取其中的较大值； 2 表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应到达 90及以上且不得有超过表中数值 1.5 倍的尺寸偏向。 8.0钢筋工程监理流程图施工方案承包商熟悉图纸、熟悉图纸、不同意监理工程师审核同意钢筋供给商申报营业执照消费答应证同意钢筋订货、进场申报业主监理工程师审查外观检查〔考察〕同意标牌、外观质量保证书同意退场进场、挂牌堆放监理工程师检验不合格力学、〔化学〕试验合格焊〔连〕工考试试焊〔连〕接钢筋加工、焊〔连〕接合格外观检查焊剂申报钢筋数量、位置监理工程师检查焊接质量拉〔弯〕试验切除、重焊不合格合格钢筋绑扎、安装施工自检施工整改钢筋制安做法监理工程师检查不合格隐蔽验收签证合格施工整改不合格监理工程师组织隐蔽验收合格
