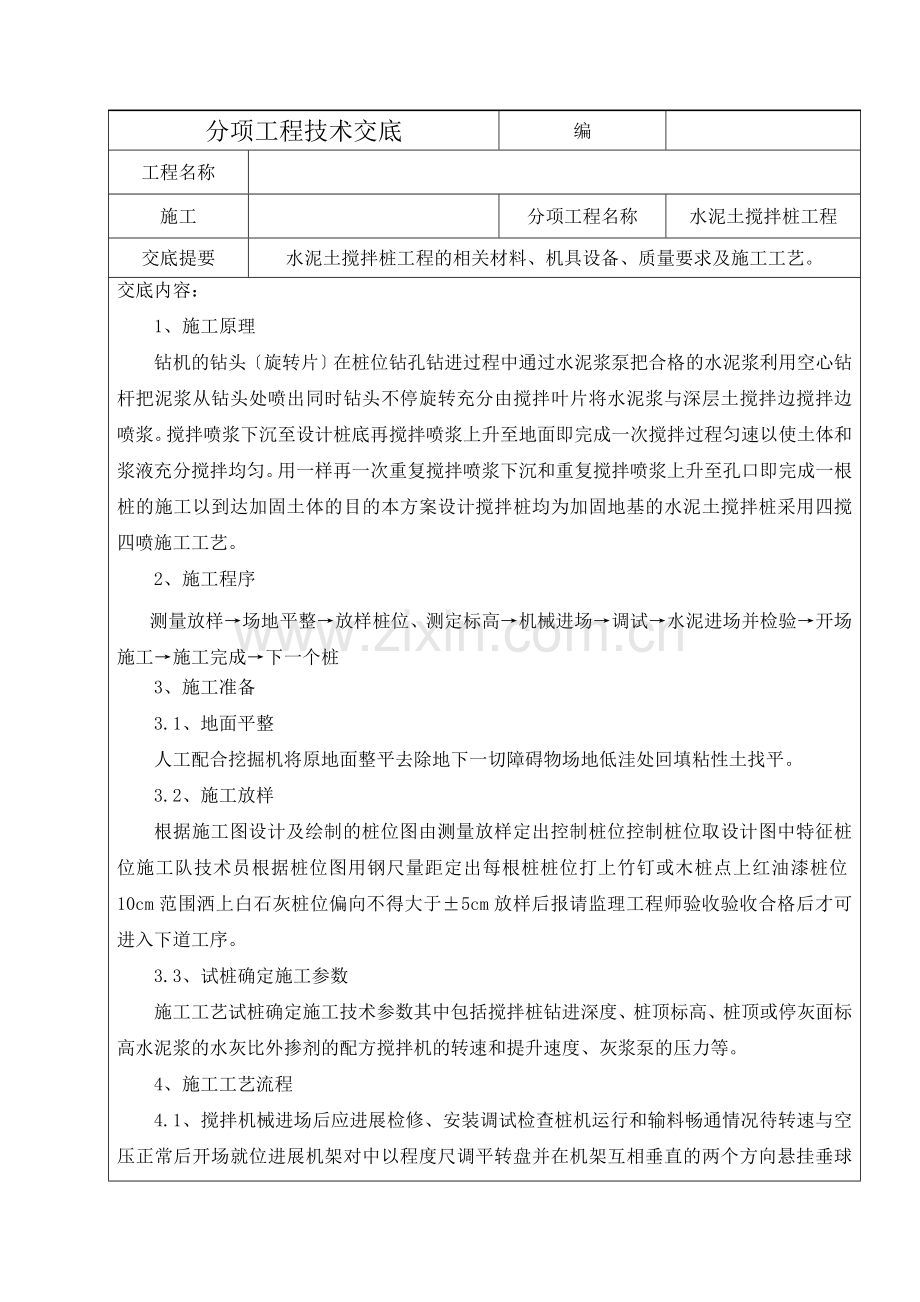

分项工程技术交底
编
工程名称
施工
分项工程名称
水泥土搅拌桩工程
交底提要
水泥土搅拌桩工程的相关材料、机具设备、质量要求及施工工艺。
交底内容:
1、施工原理
钻机的钻头〔旋转片〕在桩位钻孔钻进过程中通过水泥浆泵把合格的水泥浆利用空心钻杆把泥浆从钻头处喷出同时钻头不停旋转充分由搅拌叶片将水泥浆与深层土搅拌边搅拌边喷浆。搅拌喷浆下沉至设计桩底再搅拌喷浆上升至地面即完成一次搅拌过程匀速以使土体和浆液充分搅拌均匀。用一样再一次重复搅拌喷浆下沉和重复搅拌喷浆上升至孔口即完成一根桩的施工以到达加固土体的目的本方案设计搅拌桩均为加固地基的水泥土搅拌桩采用四搅四喷施工工艺。
2、施工程序
测量放样→场地平整→放样桩位、测定标高→机械进场→调试→水泥进场并检验→开场施工→施工完成→下一个桩
3、施工准备
3.1、地面平整
人工配合挖掘机将原地面整平去除地下一切障碍物场地低洼处回填粘性土找平。
3.2、施工放样
根据施工图设计及绘制的桩位图由测量放样定出控制桩位控制桩位取设计图中特征桩位施工队技术员根据桩位图用钢尺量距定出每根桩桩位打上竹钉或木桩点上红油漆桩位10cm范围洒上白石灰桩位偏向不得大于±5cm放样后报请监理工程师验收验收合格后才可进入下道工序。
3.3、试桩确定施工参数
施工工艺试桩确定施工技术参数其中包括搅拌桩钻进深度、桩顶标高、桩顶或停灰面标高水泥浆的水灰比外掺剂的配方搅拌机的转速和提升速度、灰浆泵的压力等。
4、施工工艺流程

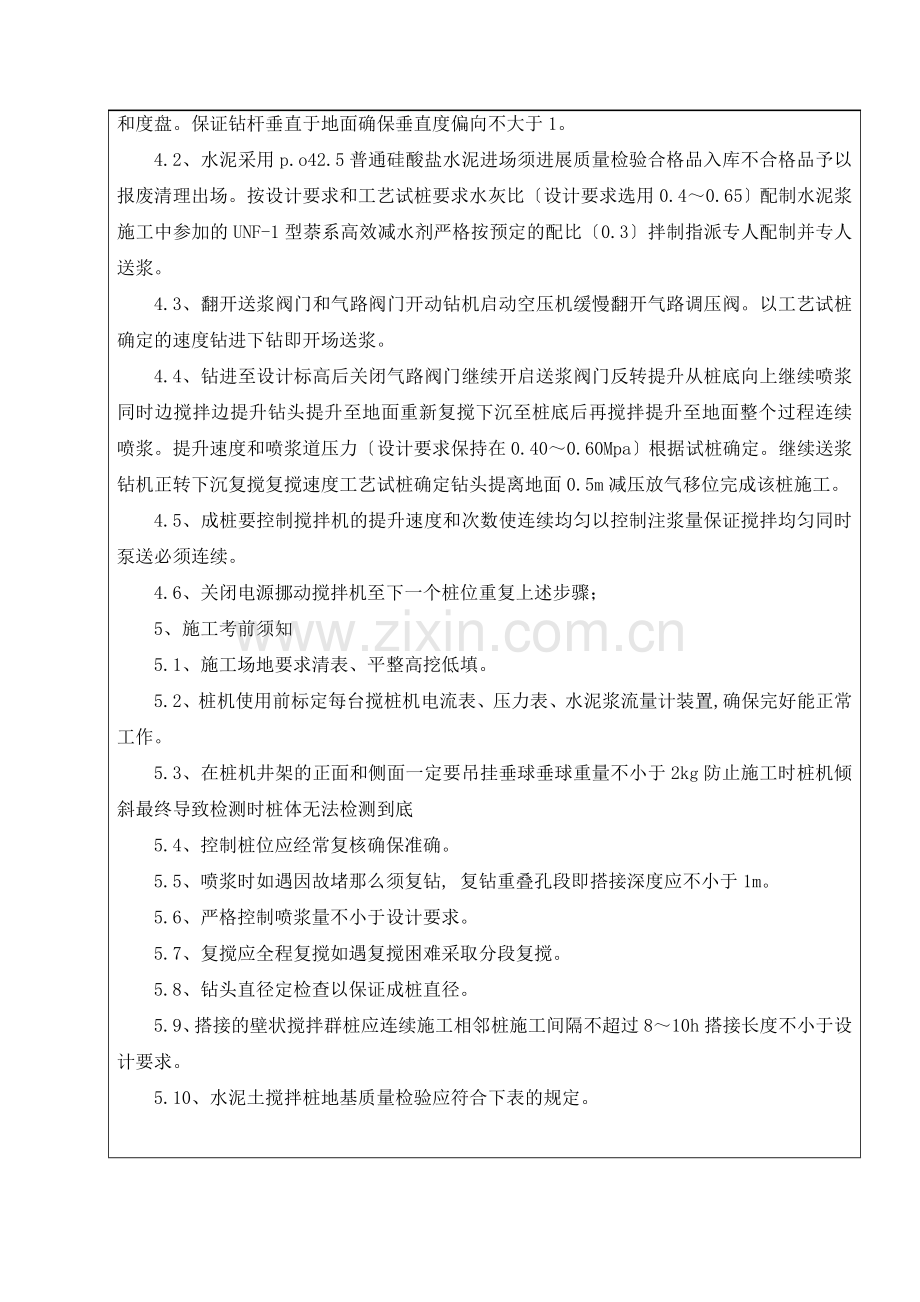

4.1、搅拌机械进场后应进展检修、安装调试检查桩机运行和输料畅通情况待转速与空压正常后开场就位进展机架对中以程度尺调平转盘并在机架互相垂直的两个方向悬挂垂球和度盘。保证钻杆垂直于地面确保垂直度偏向不大于1。
4.2、水泥采用p.o42.5普通硅酸盐水泥进场须进展质量检验合格品入库不合格品予以报废清理出场。按设计要求和工艺试桩要求水灰比〔设计要求选用0.4~0.65〕配制水泥浆施工中参加的UNF-1型萘系高效减水剂严格按预定的配比〔0.3〕拌制指派专人配制并专人送浆。
4.3、翻开送浆阀门和气路阀门开动钻机启动空压机缓慢翻开气路调压阀。以工艺试桩确定的速度钻进下钻即开场送浆。
4.4、钻进至设计标高后关闭气路阀门继续开启送浆阀门反转提升从桩底向上继续喷浆同时边搅拌边提升钻头提升至地面重新复搅下沉至桩底后再搅拌提升至地面整个过程连续喷浆。提升速度和喷浆道压力〔设计要求保持在0.40~0.60Mpa〕根据试桩确定。继续送浆钻机正转下沉复搅复搅速度工艺试桩确定钻头提离地面0.5m减压放气移位完成该桩施工。
4.5、成桩要控制搅拌机的提升速度和次数使连续均匀以控制注浆量保证搅拌均匀同时泵送必须连续。
4.6、关闭电源挪动搅拌机至下一个桩位重复上述步骤;
5、施工考前须知
5.1、施工场地要求清表、平整高挖低填。
5.2、桩机使用前标定每台搅桩机电流表、压力表、水泥浆流量计装置,确保完好能正常工作。
5.3、在桩机井架的正面和侧面一定要吊挂垂球垂球重量不小于2kg防止施工时桩机倾斜最终导致检测时桩体无法检测到底
5.4、控制桩位应经常复核确保准确。
5.5、喷浆时如遇因故堵那么须复钻, 复钻重叠孔段即搭接深度应不小于1m。
5.6、严格控制喷浆量不小于设计要求。
5.7、复搅应全程复搅如遇复搅困难采取分段复搅。
5.8、钻头直径定检查以保证成桩直径。
5.9、搭接的壁状搅拌群桩应连续施工相邻桩施工间隔不超过8~10h搭接长度不小于设计要求。
5.10、水泥土搅拌桩地基质量检验应符合下表的规定。
水泥土搅拌桩地基质量检验
项
序
检查工程
允许偏向或允许值
检查
数值
主控工程
1
水泥及外掺剂质量
设计要求
查合格证书或抽样送检
2
水泥用量
参数指标
流量计
3
桩体强度
设计要求
按规定
4
地基承载力
设计要求
按规定
一般工程
1
机头提升速度
m/min
≤0.5
量机头上升间隔 及时间
2
桩底标高
mm
±200
测机头深度
3
桩顶标高
mm
+100-50
水准仪〔最上部500mm不计入〕
4
桩位偏向
mm
<50
用钢尺量
5
桩径
<0.04D
用钢尺量D为桩径
6
垂直度
≤1.5
经纬仪
7
搭接
mm
≥150
用钢尺量
5.11、施工关键工序要求
施工重点主要是保证施工的连续性对不能进展连续施工的桩体须进展补桩处理。注浆施工中的浆体流动性每延米水泥用量是否到达施工配合比和设计的要求。
6、平安、文明施工保证措施
水泥土搅拌桩施工平安主要是钻机的机械平安、施工用电和高压的平安。主要平安保证措施如下:
6.1、施工机械、电气设备、仪表仪器及机具等在确认完好前方可使用并由专人负责。桩机的摆放应保证地基的承载力到达规定要求施工过程中不会沉降。
6.2、用电平安坚持“一机一阐〞并加装漏电保护施工用电缆采用绝缘性高的各种机械操作应符合施工平安用电要求。
6.3、每班作业前做到检查施工用电的保护装置是否齐全有效开机时先进展试机正常后由机长发布本班正常施工指后才准许开工。
6.4、施工用高压应有质量保证书。施工中应时刻注意高压的工作状态发现问题及时关闭工作开关进展检查经检查无故障后再开场将压力由小慢调至正常压力。
6.5、搅拌机的入土切削和提升搅拌当负荷太大及电机工作电流超过预定值时应减慢升降速度或补给清水一旦发生卡钻或停钻现象应切断电源将搅拌机强迫提起之后才能启动电机。
6.6、施工各机械设备应有平安标示牌和标示语机械设备摆放应合理施工场地应保持清洁满足文明施工要求。
7、质量保证措施
7.1、测量组、试验组和技术部指派专人负责现场施工质量控制。测量组控制桩位试验组控制水泥浆水灰比技术组控制过程并作好相应记录。工程部质检工程师负责质量检查和报检验收。
7.2、编制施工作业指导书明确施工流程、操作要点、工艺要求、各项位和重点。施工技术资料应按要求及时填写。
7.3、水泥土搅拌桩使用的水泥品种、标、水泥浆的水灰比、外加剂的品种掺量必须符合设计和要求。
7.4、施工过程应精心组织严格理按设计、、工艺要求进展施工。
