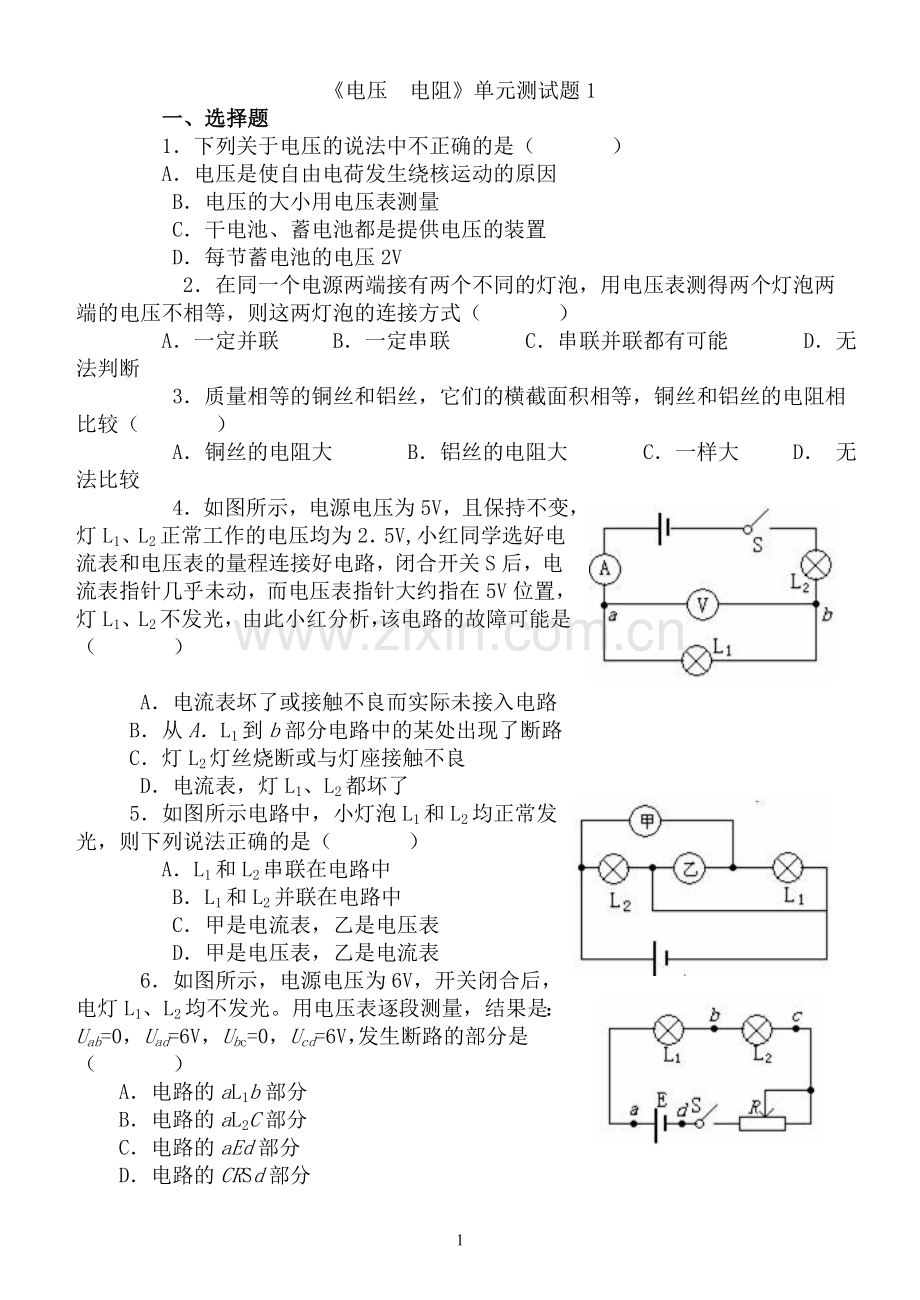

《电压　电阻》单元测试题1
　　一、选择题
　　1．下列关于电压的说法中不正确的是（    ）
　　A．电压是使自由电荷发生绕核运动的原因
 　 B．电压的大小用电压表测量
  　C．干电池、蓄电池都是提供电压的装置
  　D．每节蓄电池的电压2V
 　　2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式（    ）
　　A．一定并联   B．一定串联    C．串联并联都有可能    D．无法判断
  　3．质量相等的铜丝和铝丝，它们的横截面积相等，铜丝和铝丝的电阻相比较（    ）
 　 A．铜丝的电阻大    B．铝丝的电阻大    C．一样大   D． 无法比较
  　4．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（    ）
图
 A．电流表坏了或接触不良而实际未接入电路
B．从A．L1到b部分电路中的某处出现了断路
C．灯L2灯丝烧断或与灯座接触不良
 D．电流表，灯L1、L2都坏了
5．如图所示电路中，小灯泡L1和L2均正常发光，则下列说法正确的是（    ）
　　A．L1和L2串联在电路中
  　B．L1和L2并联在电路中
  　C．甲是电流表，乙是电压表
  　D．甲是电压表，乙是电流表
 6．如图所示，电源电压为6V，开关闭合后，电灯L1、L2均不发光。用电压表逐段测量，结果是：Uab=0，Uad=6V，Ubc=0，Ucd=6V，发生断路的部分是（    ）
A．电路的aL1b部分
B．电路的aL2C部分
C．电路的aEd部分
D．电路的CRSd部分

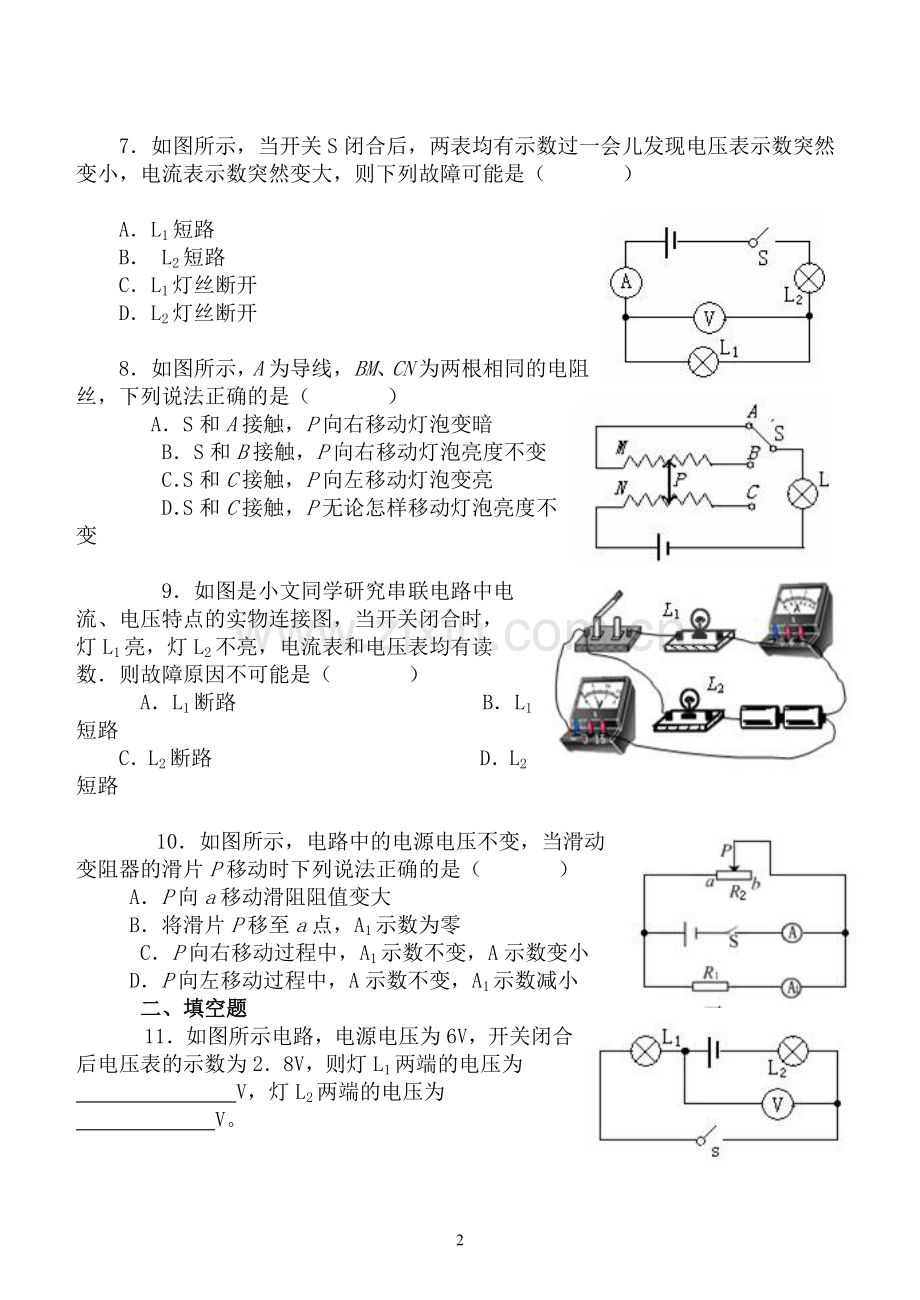

7．如图所示，当开关S闭合后，两表均有示数过一会儿发现电压表示数突然变小，电流表示数突然变大，则下列故障可能是（    ）

A．L1短路
B． L2短路
C．L1灯丝断开
D．L2灯丝断开

8．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（    ）
　A．S和A接触，P向右移动灯泡变暗
 　B．S和B接触，P向右移动灯泡亮度不变
 　C．S和C接触，P向左移动灯泡变亮
 　D．S和C接触，P无论怎样移动灯泡亮度不变

　　9．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因不可能是（    ）
 A．L1断路           B．L1短路
C．L2断路             D．L2短路

　　10．如图所示，电路中的电源电压不变，当滑动变阻器的滑片P移动时下列说法正确的是（    ）
A．P向a移动滑阻阻值变大
B．将滑片P移至a点，A1示数为零
 C．P向右移动过程中，A1示数不变，A示数变小
D．P向左移动过程中，A示数不变，A1示数减小
　二、填空题
　11．如图所示电路，电源电压为6V，开关闭合后电压表的示数为2．8V，则灯L1两端的电压为        V，灯L2两端的电压为       V。

　12．某导体接在10V的电源上时，它的电阻为10Ω；若将它改接在6V的电源上，它的电阻为        。若加在它两端的电压为零，它的电阻         。

13．把一根粗细均匀的电阻丝变成等边三角形ABC，如图9所示，图中D为AB边的中点，如果C、D两端的电阻值为9Ω，则AB两端的电阻值为        。

　　14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2．5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为         V，灯L2两端的电压为      V，电源电压为       V。

　15．大量事实表明，不高于36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性     （选填“变大”或“变小”），这是因为此时人的电阻明显      （选填“变大”或“变小”）。
 16．小明用两节干电池和一个灯泡连接了如图11所示的电路，用来探究铅笔芯AB的导电性。闭合开关后发现灯泡能发光，这说明铅笔芯是　  ，发出微弱的光说明有       通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻           （选填增大或减小），这个实验说明导体的电阻跟导体的               有关。
17．小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”．小南和小雄在探究过程中，找来了电压表，连成如图所示的电路．发现电压表示数为0．5V，因此他们探究出第一个结果是：________片是西红柿电池的正极．
18．上题中为了探究西红柿电池的电压大小与哪些因素有关，小雄猜想说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的__________有关”；请你也提出一个合理的猜想：西红柿电池的电压大小还可能与__________________有关。
19．如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度         （变暗、变亮、不变）；电流表示数的变化情况是        （变大、变小、不变）。

20．小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了。此时，她惊奇的发现：这个小灯泡几乎不发光，可另一个灯泡不仅没熄灭，反而更亮了。小松对此产生了疑问：
①玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢？请说出你的看法。答：                                           。

　　②引起完好的小灯泡亮度变化的原因是什么呢？请你提出一种猜想，并设计一种验证你猜想的实验方案。
 　　猜想：
　　方案：
 　　三、作图与实验探究题
　　21．图中给出了几种元件，在图中用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向左移动时灯L2变亮。

　　22．（1）实验课上，老师拿出一个电路板如图所示，当开关S闭合后发现灯L不亮。现已确定是灯L的短路或断路引起的，要求检测是哪一种故障，小羽和同学做了如图16的检测电路。将故障电路的开关S断开，分别把M、N接到a、b接线柱上．

图15                          图16
 　　若检测灯亮，则故障是                         。
 　　若检测灯不亮，则故障是                       。

《电压　电阻》单元测试题（参考答案）
　　一、选择题
 　　1．A   2．B  3．D  4．B  5．B  6．D   7．A  8．A BD   9．ABC  10．BC
 　　二、填空题
 　　11．2．8V、3．2V　　12．10Ω、10Ω　　13．12Ω　　14．2．5V 、3．5V
　15．变大；变小　　16．导体、电流、变小、长度　　17．铜片
　18．深度；西红柿的成熟程度、金属片在西红柿中的面积等　　19．变暗；变大　　20．①绝缘、减少热量损失、密封防止灯丝被氧化　　②猜想：灯泡亮度与通过灯泡的电流大小有关　　方案：将一只小灯泡与一只滑动变阻器串联接入电路，改变滑动变阻器的阻值，同时观察小灯泡的亮度
　　三、作图与实验探究题
　　21．
　　22．（1）灯L短路、灯L断路
 　（2）C
 　（3）略
 　　四、创新应用
　　23．（1）通电的情况下，将电压表分别接在a与b间、b与c间、c与d间，电压表有示数的两点间用电器损坏。
　（2）通电的情况下，将电流表分别接在a与b间、b与c间、c与d间，电流表有示数的两点间用电器损坏。
　　24．将电压表上的“＋”、“－”接线柱分别接钢片和铝片，若表的指针正转，则说明钢片是正极，铝片是负极；若表的指针反转，则说明铝片是正极，钢片是负极。
