某地下车库基础混凝土施工技术交底.doc

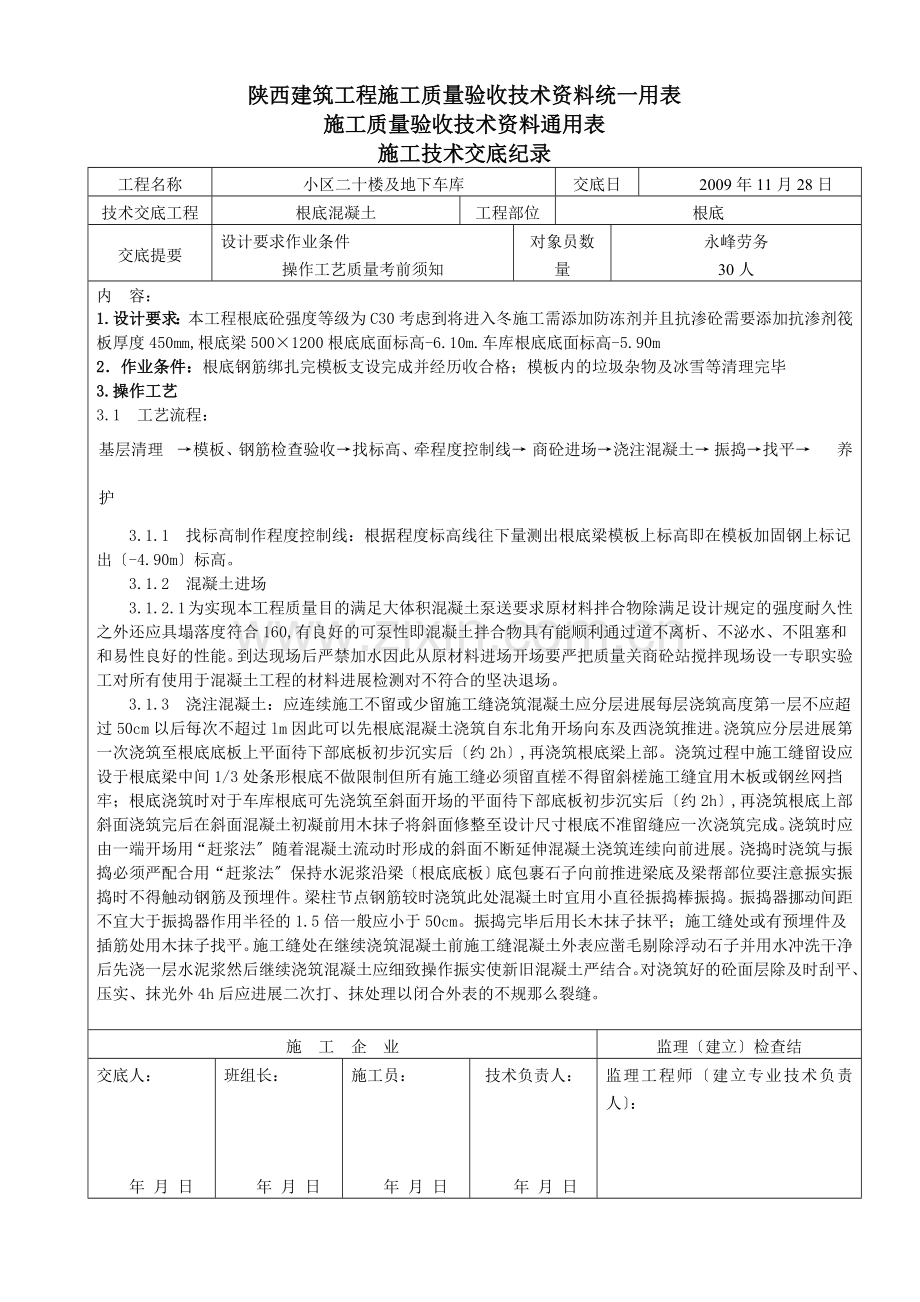

陕西建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底纪录
工程名称
小区二十楼及地下车库
交底日
2009年11月28日
技术交底工程
根底混凝土
工程部位
根底
交底提要
设计要求作业条件
操作工艺质量考前须知
对象员数量
永峰劳务
30人
内 容：
1.设计要求：本工程根底砼强度等级为C30考虑到将进入冬施工需添加防冻剂并且抗渗砼需要添加抗渗剂筏板厚度450mm,根底梁500×1200根底底面标高-6.10m.车库根底底面标高-5.90m
2．作业条件：根底钢筋绑扎完模板支设完成并经历收合格；模板内的垃圾杂物及冰雪等清理完毕
3.操作工艺
3.1 工艺流程：
基层清理 →模板、钢筋检查验收→找标高、牵程度控制线→ 商砼进场→浇注混凝土→ 振捣→找平→ 养护
3.1.1 找标高制作程度控制线：根据程度标高线往下量测出根底梁模板上标高即在模板加固钢上标记出〔-4.90m〕标高。
3.1.2 混凝土进场
3.1.2.1 为实现本工程质量目的满足大体积混凝土泵送要求原材料拌合物除满足设计规定的强度耐久性之外还应具塌落度符合160,有良好的可泵性即混凝土拌合物具有能顺利通过道不离析、不泌水、不阻塞和和易性良好的性能。到达现场后严禁加水因此从原材料进场开场要严把质量关商砼站搅拌现场设一专职实验工对所有使用于混凝土工程的材料进展检测对不符合的坚决退场。
3.1.3 浇注混凝土：应连续施工不留或少留施工缝浇筑混凝土应分层进展每层浇筑高度第一层不应超过50cm以后每次不超过lm因此可以先根底混凝土浇筑自东北角开场向东及西浇筑推进。浇筑应分层进展第一次浇筑至根底底板上平面待下部底板初步沉实后〔约2h〕,再浇筑根底梁上部。浇筑过程中施工缝留设应设于根底梁中间1/3处条形根底不做限制但所有施工缝必须留直槎不得留斜槎施工缝宜用木板或钢丝网挡牢；根底浇筑时对于车库根底可先浇筑至斜面开场的平面待下部底板初步沉实后〔约2h〕,再浇筑根底上部斜面浇筑完后在斜面混凝土初凝前用木抹子将斜面修整至设计尺寸根底不准留缝应一次浇筑完成。浇筑时应由一端开场用“赶浆法〞随着混凝土流动时形成的斜面不断延伸混凝土浇筑连续向前进展。浇捣时浇筑与振捣必须严配合用“赶浆法〞保持水泥浆沿梁〔根底底板〕底包裹石子向前推进梁底及梁帮部位要注意振实振捣时不得触动钢筋及预埋件。梁柱节点钢筋较时浇筑此处混凝土时宜用小直径振捣棒振捣。振捣器挪动间距不宜大于振捣器作用半径的1.5倍一般应小于50cm。振捣完毕后用长木抹子抹平；施工缝处或有预埋件及插筋处用木抹子找平。施工缝处在继续浇筑混凝土前施工缝混凝土外表应凿毛剔除浮动石子并用水冲洗干净后先浇一层水泥浆然后继续浇筑混凝土应细致操作振实使新旧混凝土严结合。对浇筑好的砼面层除及时刮平、压实、抹光外4h后应进展二次打、抹处理以闭合外表的不规那么裂缝。

施 工 企 业
监理〔建立〕检查结
交底人：

年 月 日
班组长：

年 月 日
施工员：

年 月 日
技术负责人：

年 月 日
监理工程师〔建立专业技术负责人〕：

年 月 日

陕西建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底纪录
工程名称
小区二十楼及地下车库
交底日
2009年10月28日
技术交底工程
混凝土垫层
工程部位
根底垫层
交底提要
设计要求原材料作业条件
操作工艺质量
对象员数量
永峰劳务
30人
内 容：
3.1.4 振捣：浇注混凝土厚度略高于模板随即用震动棒振捣。做到不漏振确保混凝土实。
3.1.5 找平：混凝土振捣实后以程度标高线拉线为准检查平整度高的铲掉凹处补平。用程度铁抹抹平。
3.1.6 养护：已浇筑完的混土垫层应在12h左右进展养护不得少于7d。常温时混凝土强度大于1MPa冬时混凝土强度到达4MPa时拆模保证拆模时不粘模、不掉角、不裂缝及时修整外表、边角。常温及时喷水养护养护时间不少于7d浇水次数应能保持混凝土潮湿。冬养护时应采取保温措施用棉毡覆盖保湿保温
4.质量保证
4.1 保证工程
根本工程：混凝土振捣实外表平整不得有孔洞、露筋、缝隙夹渣等缺陷。
允许偏向工程(mm)
轴线位移
5
尺量检查

截面尺寸
+5
-2
尺量检查
外表平整
5
用2m靠尺和楔形塞尺检查

5.成品保护
5.1 在已浇筑的垫层混凝土强度到达12MPa以后才可允许人员在其上走动和进展其它工序。
5.2 在施工操作过程中注意运混凝土小车铁锹不要碰动模板。
6.考前须知：
6.1为保护钢筋、模板尺寸位置正确不得踩踏钢筋并不得碰撞、改动模板、钢筋。浇筑过程中应由专人负责把变形移位的钢筋复原到位〔特别是墙、柱插筋〕。
6.2保护好穿墙、电线、电门盒及预埋件等振捣时勿挤偏或使预埋件挤入混凝土内。
6.3严禁用振捣钢筋的振捣混凝土。浇筑过程中应由专业钢筋工负责看护钢筋对移位变形的钢筋及时进展处理修复特别注意柱钢筋的位置确保其不得移位。
施 工 企 业
监理〔建立〕检查结
交底人：

年 月 日
班组长：

年 月 日
施工员：

年 月 日
技术负责人：

年 月 日
监理工程师〔建立专业技术负责人〕：

年 月 日
