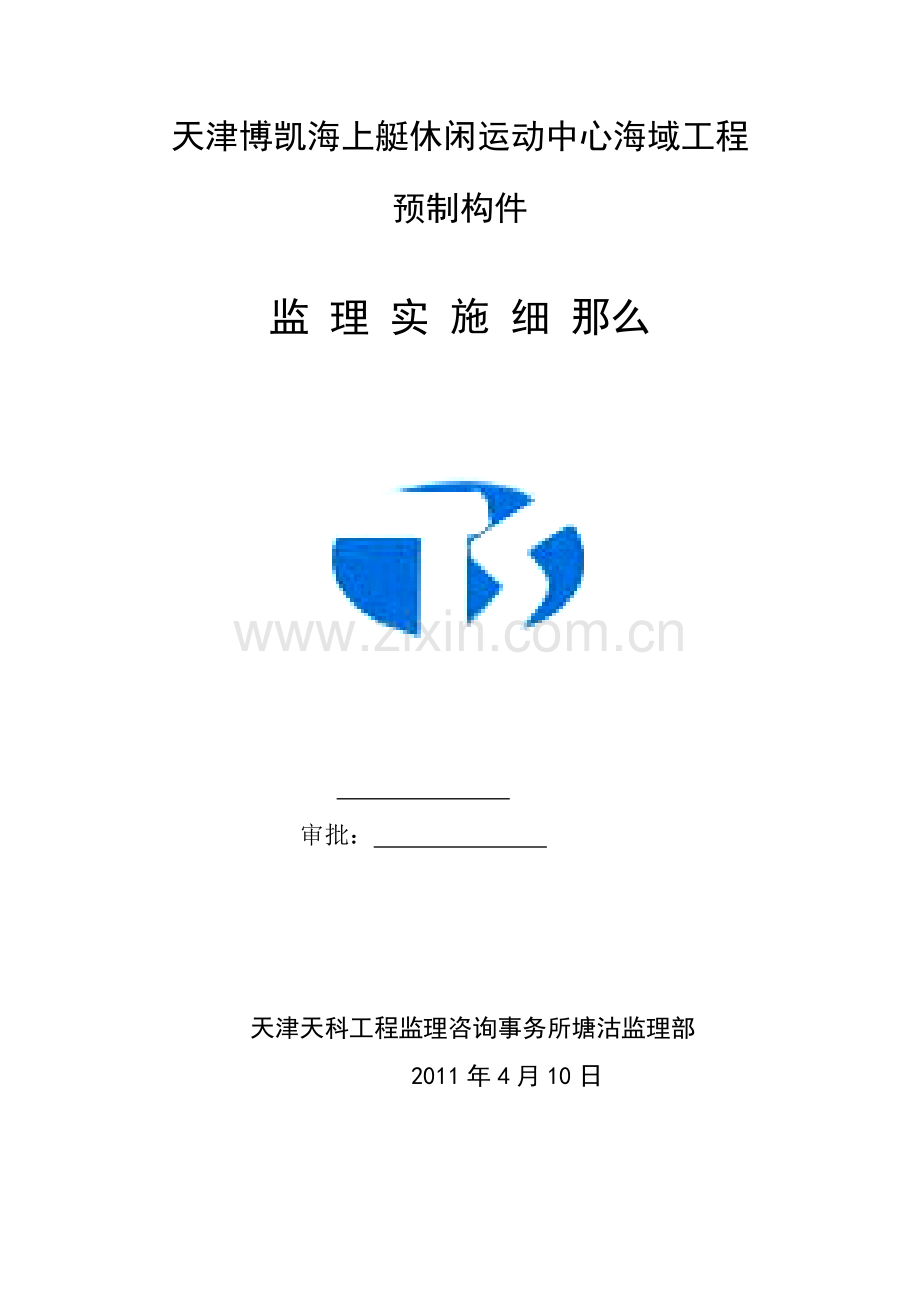

天津博凯海上艇休闲运动中心海域工程

预制构件

监 理 实 施 细 那么

审批：

天津天科工程监理咨询事务所塘沽监理部
2011年4月10日

目 录

一、工程概况： 2

二、监理细那么编制根据 2

三、质量控制点与见证点 2

四、施工阶段的质量控制措施 3

1、模板工程的质量控制 3

2、钢筋工程的质量控制 5

3、预应力工程的质量控制 6

4、混凝土工程的质量控制 6

5、混凝土构件质量控制 7

一、工程概况：
本监理细那么中预制构件包括景观平台工程及隔堤工程中方桩、板桩主要列述预制、储运与出运前的工序监理控制要点根据现有图纸本工程目前钢筋混凝土预制构件的品种、规格如下表：
预制构件规格数量表
子工程名称
构件名称〔型〕
规格〔mm〕

数量
桩长〔m〕
设计要求
备注
景观平台
方桩〔Z2〕
600×600
根
51
33.5
C50F350
预应力
方桩〔Z3〕
600×600
根
48
32.5
C50F350
预应力
方桩〔Z1〕
650×650
根
28
35
C60F350
预应力
板桩〔BZH1〕
800×600
根
185
30.3
C40F300

隔堤
方桩〔Z4〕
650×650
根
92
34.5
C60F350
预应力
板桩〔BZH1〕
800×600
根
391
28.8
C40F300

板桩〔BZH2〕
800×600
根
130
29.8
C40F300

备注：表中桩长不包括桩尖长度
预制任务：一航一第十二工程承当。
预制方案：2021年4月中旬开场到 月完毕。
二、监理细那么编制根据：
1、相关的设计施工图、设计交底和图纸会审纪要；
2、已签订的工程监理合同；
3、已批准的本工程监理规划；
4、执行的相关：
?水运工程混凝土质量控制?〔JTJ269-96〕；
?水运工程混凝土施工?〔JTJ268-96〕；
?水运工程混凝土试验规程?〔JTJ270-98〕；
?水运工程质量检验?〔JTS257-2021〕；
?海港工程混凝土构造防腐蚀技术?〔JTJ257-2000〕；
?混凝土外加剂?〔GB8076〕；
?钢筋焊接及验收规程?〔JGJ18-2003/J253-2003〕；
?水运工程施工监理?JTJ 216-2000。
三、质量控制点与见证点：
1、质量控制点：
〔1〕钢筋出厂合格证及复试；水泥出厂合格证及复试；砂、石料复试；外加剂出厂合格证及复试。
〔2〕钢筋隐蔽验收；
〔3〕构件出厂证明。
2、见证点：
〔1〕水泥、钢筋、砂、石料、外加剂现场取样见证；
〔2〕预应力筋张拉见证；
〔3〕混泥土试块留置见证。
四、施工阶段的质量控制措施：
〔一〕开工前的准备工作
该阶段施工应向监理工程师报送如下资料：
1、实验室资质等级证书；
2、设备合格证和鉴定资料；〔张拉千斤顶、油压表、、压力试验机、万能试验机、搅拌设备〕
3、特种工种作业人员上岗证。
〔二〕原材料质量控制
该阶段施工应向监理工程师上报如下资料
1、本工程材料试验方案；
2、钢筋、水泥、外加剂出厂合格证；
3、钢筋、水泥、砂、石、外加剂复试‘
4、钢筋对焊、钢筋冷拉；
5、混凝土配合比；
6、混凝土碱集料。
进场材料的检验工种必须由一航一抽样人员抽样现场监理见证人员见证的情况下送检。监理工程师对报送的资料审查合格后方可进展下道工序施工。
监理工程师根据材料送检情况按10的比例进展材料平行检测。
〔三〕混凝土构件的质量控制
混凝土构件的质量检验应在模板、钢筋、预应力、混凝土等分项工程质量检验合格的根底上进展。
1、模板工程的质量控制
〔1〕模板及支撑的材料及构造必须符合施工技术方案和模板设计的要求。模板及支撑安装必须稳固、牢靠。
〔2〕模板脱模剂应涂刷均匀不得污染钢筋和混凝土接茬处。
〔3〕模板外表应平整、光洁接缝应平顺、严、不漏浆。透水模板敷面材料应敷贴平顺。
〔4〕用作底模的地坪和胎模外表应平整不应有影响构件质量的沉陷和裂缝。
〔5〕预制构件模板安装允许偏向、检验数量和见下表：
序
项 目
允许偏向(mm)
检 验 数 量
单元测点
检 验 方 法
1
长度
桩类
±30
桩、梁、板、柱类抽查30且不少于3件；大型构件逐件检查
1
用钢尺测量
梁、板类
±5
2
用钢尺测量两边
柱类
±5
1
方块类
边长≤5m
＋5
－10
2
边长＞5m
±10
沉箱、沉井、扶壁
最小边长≤10m
±15
2
最小边长＞10m
±1.5L/1000
2
截
面
尺
寸
桩类
宽度
＋2
－5
3
用钢尺测量两端及中部
厚度
＋2
－5
3
梁、板、柱类
宽度
0
－5
3
高度或厚度
0
－5
6
方块类
宽度
＋5
－10
3
高度
4
沉箱、沉井、扶壁
宽度
±15
3
高度
±10
4
壁厚度
±5
4
3
侧向弯曲矢高
桩、柱类
L/1000
且不大于20
1
拉线用钢尺测量
梁、板类
L/1000
且不大于15
1
4
全高竖向倾斜
高度≤5m
10
1
用经纬仪或吊线测量
高度＞5m
15
5
顶面对角线差
短边≤3m
15
1
用钢尺测量
短边＞3m
30
6
桩顶倾斜
7B/1000
1
用直角尺测量取大值
7
桩尖对桩纵轴线偏斜
10
1
拉线测量取大值

〔6〕空心气胶囊使用应符合以下规定：
1〕形状和尺寸应符合设计要求用前应进展漏气检查。用于空心桩、板时其气压宜采用0.03-0.05MPa。从开场浇筑混凝土到胶囊放气时止其气压应保持稳定。
2〕施工过程中采取有效措施进展固定防止胶囊上浮或偏移。
3〕放气时间应经试验确定以混凝土强度可以维持其构件形状为。抽胶囊时应防止碰伤孔壁。
4〕使用中应防止被绑扎钢筋的铅丝头、定位箍筋焊口扎伤、划破。每次用后应将其外表的灰浆清洗干净。
2、钢筋工程的质量控制
〔1〕钢筋的品种、规格和数量应满足设计要求。
〔2〕钢筋的质量必须符合现行?钢筋混凝土用热轧带肋钢筋?〔GB 1499〕等的有关规定。
〔3〕受力钢筋接头的连接方式、接头位置、同一截面接头数量和绑扎接头的搭接长度应符合现行行业?水运工程混凝土施工?〔JTJ 268〕的有关规定。
〔4〕钢筋焊接接头和机械连接接头的力学性能应符合现行行业?钢筋焊接及验收规程?〔JGJ- 18〕和?钢筋机械连接通用技术规程?〔JGJ-107〕的有关规定。
〔5〕钢筋保护层的厚度不应小于设计要求其正偏向不应大于10mm。保护层垫块的支垫和间距应能保证钢筋在混凝土浇筑过程不发生位移与变形。混凝土或砂浆垫块应提早按批检验强度和抗氯离子浸透性能不应低于构件的设计要求垫块厚度的允许偏向为mm。
〔6〕钢筋应平直、无损伤外表不得有裂纹、油污、颗粒状或片状锈皮。钢筋骨架应绑扎或焊接结实绑扎铅丝头应向里按倒不应伸入钢筋保护层。
〔7〕钢筋绑扎和安装的允许偏向、检验数量与应符合下表的规定：

序
项 目
允许偏向
(mm)
检 验 数 量
单元测点
检 验 方 法
1
钢筋骨架
外轮廓尺寸
长度
＋5
－10
梁、板、桩等小型构件抽查10且不少于3件；沉箱、扶壁等大型构件逐件检查
3
用钢尺测量两端和中部
宽度、高度
＋5
－10
3
2
受力钢筋
间距
±15
3
层距或排距
±10
3
3
弯起钢筋弯起点位置
±20
2
用钢尺测量
4
箍筋、分布筋间距
±20
3
用钢尺测量两端和中部连续3档取大值
注：预制构件外伸环形钢筋的间距或倾斜允许偏向为±20mm。
3、预应力工程的质量控制
〔1〕预应力筋的品种、规格和数量必须满足设计要求。
〔2〕预应力筋的质量必须符合现行?预应力混凝土用螺纹钢筋?(GB/T 20065〕等的有关规定。
〔3〕预应力筋的锚具、夹具和连接器的质量应满足设计要求并应符合现行?预应力筋用锚具、夹具和连接器?〔GB/T 14370〕的有关规定。
〔4〕先张法放张预应力筋和后张法张拉预应力筋时构件混凝土强度应满足设计要求。设计无要求时混凝土强度不应低于设计强度的75％。
〔5〕预应力筋的张拉力、张拉和放张顺序应满足设计要求。后张法预应力筋断裂或滑脱的数量不得超过预应力筋总数的3每束内断丝不得超过1根且不得位于构造的同一侧；先张法预应力筋不得发生断裂或滑脱。
〔6〕孔道灌浆的工艺、材料和强度应满足设计要求灌浆应饱满、实。
〔7〕预应力筋锚固后的外伸长度、封锚和处理应满足设计要求。
4、混凝土工程的质量控制
〔1〕本工程采用高性能混凝土。混凝土的拌制应在专设的搅拌站搅拌应严格按配合比进展配料。搅拌时间应控制在150秒左右。
〔2〕高性能混凝土应采用高频振捣器振捣至混凝土顶面根本不冒气泡为当混凝土浇筑到顶部时宜采用二次振捣、二次抹面的作法应刮去浮浆确保混凝土的实性。
〔3〕振捣顺序宜从临近模板出开场先外后里振捣器的作用半径宜控制在20-30cm。
〔4〕混凝土抗压强度试块应由专职实验员根据要求进展制作。试块包括：养护、同条件养护、抗冻、抗氯离子试验。并应进展现场实测塌落度填写混凝土施工记录。试块按每一台班部超过100m3留置一组缺乏100m3的也要留置一组。监理的混凝土强度试块的平行检测频率为10。
〔5〕模板撤除及成品保护的模板撤除应经技术人员同意前方可进展撤除过程中不得损坏边角和外观质量。
〔6〕现场监理将进展混凝土浇筑全过程的旁站监理并做好旁站记录。
5、混凝土构件质量控制
〔1〕混凝土构件外表不应有严重缺陷。混凝土构件外表缺陷的程度分级应按下表的规定确定。对严重缺陷应提出技术处理方案并经监理工程师批准后进展处理。

混凝土构件外表缺陷的程度分级
名 称
现 象
严 重 缺 陷
一 般 缺 陷
裂缝
由外表延伸至混凝土的缝隙
主要受力部位有影响构造性能和使用功能的裂缝
其他部位有少量不影响构造性能、使用功能和耐久性的裂缝
露筋
钢筋未被混凝土包裹而外露
受力钢筋有露筋
其他钢筋有少量露筋
空洞
混凝土中空穴的深度超过保护层的缺陷
构件主要受力部位有空洞
其他部位有少量空洞
蜂窝
混凝土外表缺失水泥砂浆部分有蜂窝状缺陷或成片粗骨料外露
构件主要受力部位有蜂窝
其他部位有少量蜂窝总面积不超过所在面的2‰且一处面积不大于0.04m2
夹渣
混凝土中夹有杂物或有明显空隙
构件主要受力部位有夹渣
其他部位有少量夹渣深度未超过保护层的厚度
松顶
构件顶部混凝土缺少粗骨料出现明显砂浆层或不实层
梁、板等构件有超过保护层厚度的松顶
高大构件有少量松顶但其厚度未超过100mm
麻面
包括构件侧面出现的气泡集、外表漏浆和粘皮等
－
水位变动区、浪溅区和外露部位总面积未超过所在面的5‰；其他部位未超过所在面积的10‰
砂斑
外表细骨料未被水泥浆充分胶结出现砂纸样缺陷；宽度大于10mm为砂斑宽度小于10mm的为砂线
－
水位变动区、浪溅区和外露部位总面积未超过所在面的5‰其他部位未超过所在面的10‰
砂线
－
水位变动区、浪溅区、大气区及陆上构造外露部位每10m2累积长度不大于3000mm
外形缺陷
包括缺棱掉角、棱角不直和飞边凸肋等
对使用功能和观感质量有严重影响的缺陷
对使用功能和观感质量有细微影响的缺陷
注：混凝土构件的外表缺陷程度应由施工和监理现场共同确定。
〔2〕预制构件应标明消费、构件型、消费日和质量检验标志。
〔3〕构件外表不宜有一般缺陷。对影响耐久性的一般缺陷应按现行行业
?水运工程混凝土施工?〔JTJ-268〕的规定处理。
〔4〕预制方桩的允许偏向、检验数量和应符合下表的规定。

预制方桩允许偏向、检验数量和
序
项 目
允许偏向(mm)
检验数量
单元测点
检 验 方 法
1
长度
±50
逐件检查
1
用钢尺测量
2
横截面边长
±5
6
用钢尺测量两端和中部
3
抹面平整度
8
3
用2m靠尺和塞尺测量两端和中部
4
桩尖对桩纵轴线偏斜
15
1
用直角尺和钢尺测量垂直两方向取大值
5
桩顶面倾斜
b/100
1
注：① b为桩的边长为mm；
〔5〕预制板桩的允许偏向、检验数量和应符合下表的规定。
预制板桩允许偏向、检验数量和
序
项 目
允许偏向(mm)
检验数量
单元测点
检 验 方 法
1
长度
±50
逐件检查
1
用钢尺测量
2
宽度、厚度
＋10
－5
各3
用钢尺测量两端和中部
3
榫槽中心对桩轴线偏移
7
4
用钢尺测量三分点处榫槽上下壁厚取其差的1/2
4
榫槽外表错台
3
2
用钢尺测量每侧取大值
5
抹面平整度
10
2
用2m靠尺和塞尺测量三分点处
6
桩身侧向弯曲矢高
L/1000
且不大于20
1
拉线用钢尺测量
7
桩顶面倾斜
5
1
用直角尺和钢尺测量垂直两方向取大值
8
桩尖对桩纵轴线偏斜
10
1
用直角尺和钢尺测量
注：①L为板桩的长度为mm；
②抹面应平顺并二次压光。
〔6〕成品构件出厂
进入该工序时施工应向监理上报该批构件的各分项工程检验批的质量评定表；上报该批构件养护、同条件养护、抗冻、抗氯离子试验试块合格和构件出厂合格证。
上述资料经监理工程师审查合格后签认构件出厂交接单该批构件方可出厂。
