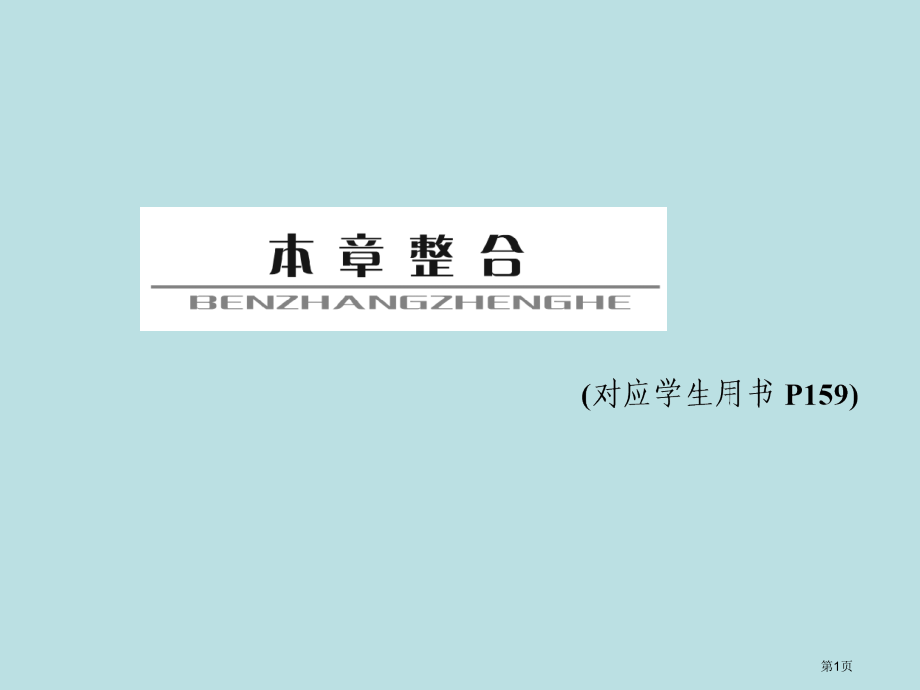

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第1页,第2页,第3页,闭合电路欧姆定律、电路动态分析、电路故障分析与判断、电路多种功率计算一直是高考考察重点,有时会以选择题形式单独考察某个知识点,有时与交流电路综合,有时作为电学试验题重要基础进行综合考察,第4页,热点一、电路动态分析,第5页,第6页,解析S断开时,分析思绪如下所示,第7页,【热点强化】,1(上海卷)直流电路如右图所示,在滑动变阻器滑片P向右移动时,电源(),A,总功率一定减小,B,效率一定增大,C,内部损耗功率一定减小,D,输出功率一定先增大后减小,第8页,第9页,2(重庆联考)在如下图甲所示电路中,闭合开关S,在滑动变阻器滑动触头P向下滑动过程中,四个理想电表达数都发生变化图乙中三条图线分别表达了三个电压表达数随电流表达数变化状况如下说法错误是,(),第10页,A图线a表达是电压表V3示数随电流表达数变化状况,B图线c表达是电压表V2示数随电流表达数变化状况,C此过程中电压表V1示数变化量U1和电流表达数变化量I比值变大,D此过程中电压表V3示数变化量U3和电流表达数变化量I比值不变,第11页,第12页,热点二、含容电路分析,第13页,已知电源电动势E和内阻r一定,光敏电阻随光照增强电阻变小,如下说法对旳是(),第14页,A保持光照强度不变,将R2滑动触头P向b端滑动,则R3消耗功率变大,B保持滑动触头P不动,让光敏电阻周围光线变暗,则小球重新平衡后变小,C滑动触头向a端滑动,用更强光照射R1,则电压表达数变小,D保持滑动触头不动,用更强光照射R1,则U变化量绝对值与I变化量绝对值比值变小,第15页,第16页,【热点强化】,1(湖北黄冈模拟)如右图所示,平行金属板中带电质点P原处在静止状态,不考虑电流表和电压表对电路影响,当滑动变阻器R4滑片向b端移动时,则(),A电压表读数减小,B电流表读数减小,C质点P将向上运动,DR3上消耗功率逐渐增大,第17页,解析当滑动变阻器R4滑片向b端移动时,R4接入电路部分电阻减小,外电路总电阻减小,电源输出电流增大,平行金属板两板间电压减小,带电质点P所受电场力减小,质点P将向下运动,选项C错误;R3两端电压减小,R3中电流减小,电流表读数增大,选项B错误;R3上消耗功率逐渐减小,选项D错误由于R2中电流增大,R2两端电压增大,故电压表读数减小,因此选项A对旳,答案 A,第18页,第19页,第20页,热点三、伏安法应用,第21页,第22页,(2)用伏安法测金属丝电阻Rx.试验所用器材为电池组(电动势3 V,内阻约1)、电流表(内阻约0.1)、电压表(内阻约3 k)、滑动变阻器R(020,额定电流2 A)、开关、导线若干,某小组同学运用以上器材对旳连接好电路,进行试验测量,记录数据如下:,次数,1,2,3,4,5,6,7,U,/V,0.10,0.30,0.70,1.00,1.50,1.70,2.30,I,/A,0.020,0.060,0.160,0.220,0.340,0.460,0.520,第23页,由以上试验数据可知,他们测量Rx是采用图中_(填“甲”或“乙”)图,第24页,(3)图丙是测量Rx试验器材实物图,图中已连接了部分导线,滑动变阻器滑片P置于变阻器一端请根据(2)所选电路图,补充完毕图丙中实物间连线,并使闭合开关瞬间,电压表或电流表不至于被烧坏,第25页,第26页,第27页,(6)任何试验测量都存在误差本试验所用测量仪器均已校准,如下有关误差说法中对旳选项是_(有多种对旳选项),A用螺旋测微器测量金属丝直径时,由于读数引起误差属于系统误差,B由于电流表和电压表内阻引起误差属于偶尔误差,C若将电流表和电压表内阻计算在内,可以消除由测量仪表引起系统误差,D用UI图象处理数据求金属丝电阻可以减小偶尔误差,第28页,第29页,第30页,(6)由于读数而引起误差是偶尔误差,由于电压表与电流表内阻而引起误差是系统误差,AB错误;若将电流表和电压表内阻计算在内,则消除了电表内阻对试验影响,即消除了由测量仪表引起系统误差,C对旳;用UI图象处理数据,体现了一再测量求平均值思想,并且剔除了个别偶尔误差比较大点,如图线中第6个点,D对旳,第31页,答案,(1)0.395,0.399,(2),甲,(3),如图丙,第32页,(4),如图丁,4.3,4.7,第33页,【热点强化】,1(温州联考)有一种小灯泡上标有“4 V2 W”字样,目前要用伏安法描绘这个灯泡UI图线有如下器材供选用:,A电压表(05 V,内阻10 k),B电压表(010 V,内阻20 k),C电流表(00.3 A,内阻1),D电流表(00.6 A,内阻0.4),E滑动变阻器(5,1 A),F滑动变阻器(500,0.2 A),第34页,(1)试验中电压表应选用_,电流表应选用_为使试验误差尽量减小,规定电压表从零开始变化且多取几组数据,滑动变阻器应选用_(用序号字母表达),(2)请在方框内画出满足试验规定电路图,并把由图中所示试验器材用实线连接成对应实物电路图,第35页,第36页,(2)满足试验规定电路图如图所示,第37页,接成对应实物电路图如图所示,第38页,2(淮阴中学期末)某同学在用电流表和电压表测电池电动势和内阻试验中,串联了一只2.5 保护电阻R0,试验电路如图甲所示,第39页,(1)连好电路后,当该同学闭合开关时,发现电流表达数为0,电压表达数不为0.检查各接线柱均未接错,接触良好且未发生短路;他用多用电表电压挡检查电路,把两表笔分别接a、b,b、c,d、e时,示数均为0,把两表笔接c、d时,示数与电压表达数相似,由此可推断故障是_,第40页,(2)按电路原理图甲及用多用电表电压挡检查电路,把两表笔分别接c、d时实物电路图乙用笔画线替代导线连接起来,第41页,(3)排除故障后,该同学顺利完毕试验,测定数据如下表,根据数据在下面坐标图中画出UI图线,由图知,电池电动势为_,内阻为_,第42页,(4)考虑电表自身电阻对测量成果影响,导致本试验系统误差原因是:_.,(5)试验所得电池电动势和内阻测量值与真实值比较,E测_E真,r测_r真(填“”),第43页,解析(1)由两表笔接c、d时,多用电表达数与电压表达数相似知断点必在c、d两点之间,而各接线柱接触良好,则必是R发生了断路,(2)如图所示,第44页,(3)UI图如图所示,由UI(rR0)E及所测数据,可求得E和r.E1.5 V,r0.5.,第45页,(4)因电压表不是理想电表,电流表外接导致测得电流比通过电源电流偏小,(5)测得电动势实为只将电压表接在电源上时测得电压,测得内阻实为将电压表内阻与电源内阻并联后总电阻,故电动势和内电阻测量值均不不小于真实值,答案(1)R断路(2)见解析图(3)UI图线见解析图1.5 V0.5(4)电压表电阻分流(5),第46页,
