AUTO CAD2008 设计中心和工具选项版第11章.ppt

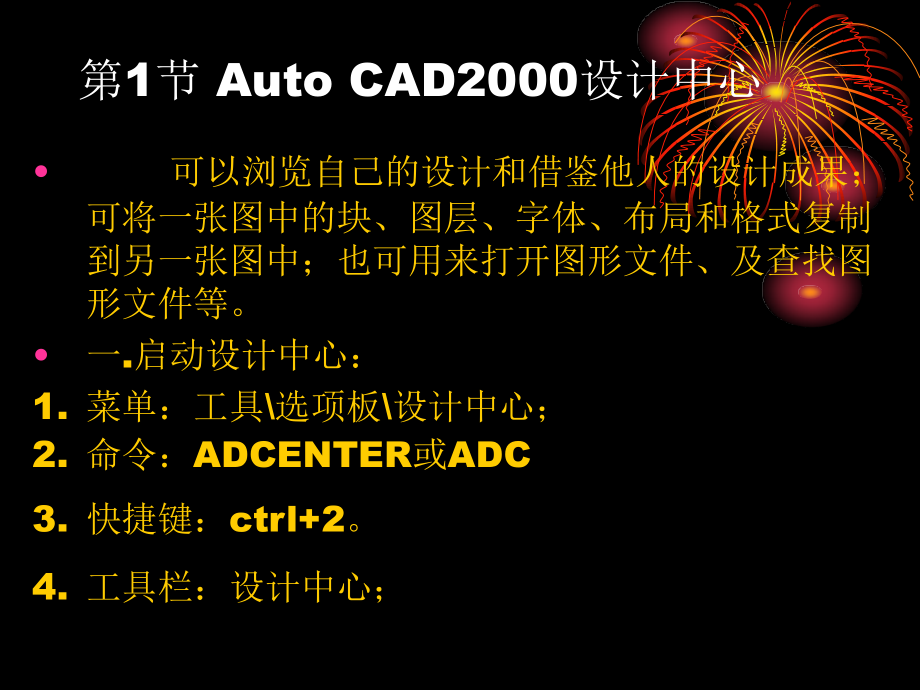

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,11,章 设计中心和工具选项板,第,1,节,Auto CAD2000,设计中心,可以浏览自己的设计和借鉴他人的设计成果；可将一张图中的块、图层、字体、布局和格式复制到另一张图中；也可用来打开图形文件、及查找图形文件等。,一,.,启动设计中心：,菜单：工具,选项板,设计中心；,命令：,ADCENTER,或,ADC,快捷键：,ctrl+2,。,工具栏：设计中心；,二,.,使用,AutoCAD,设计中心：,路径：,Sampledesign Center.,查看图形内容：,可不必打开图形而查看图形内容；,对每个图形文件均会显示标注样式、布局、图层、外部参照、文字样式和线型等；,也可查看某一图形文件的预览图象；,也可用加载的方法来查看图形中的内容；,在树状视窗中选一种对象或在控制面板中双击图标，则将显示该对象的内容。,文档操作：,插入控制面板中的块：,在控制面板中用左键把块拖到当前图形；,在控制面板中用右键拖到当前图形，然后松开鼠标，在快捷菜单中选“插入块”；,用鼠标双击一个要插入的块定义图标；,在控制面板中的某块上右击，选“插入块”；,在控制面板中某块上右击，选“复制”，然后在当前图形中右击，选“粘贴”,将图形文件插入到当前图形中：,可以以块或外部参照的形式将一个图形插入到当前图形中。,在控制面板中，用左键将图形拖到当前图形中；,在控制面板中，用右键将图形拖到当前图形中，然后在弹出的快捷菜单中选取；,在控制面板中要插入的图形上右击，选“插入块”或“附着为外部参照”或选“复制”然后到绘图区右击，选“粘贴”。,插入控制面板中的图层、,标注样式、外部参照、文字样式、线型等，,类似上面。,用设计中心打开图形,在内容区或,“,搜索,”,对话框的,“,搜索结果,”,面板中的图形文件上右击，从显示的快捷菜单中，选择,“,在应用程序窗口中打开,”,命令。,在内容区或,“,搜索,”,对话框的,“,搜索结果,”,面板中，按住,Ctrl,键，将图形文件拖动到绘图区。,从内容区或,“,搜索,”,对话框的,“,搜索结果,”,面板中，用鼠标左键，将图形文件拖至绘图区域以外的任何地方。,用设计中心插入填充图案,（,1,）加载带填充图案的文件到设计中心的内容区,首先搜索出填充图案。,在某个需要的填充图案文件上双击或右击，从显示的快捷菜单中，选择,“,加载到内容区中,”,选项。,（,2,）向绘图区指定区域插入填充图案,在内容区，用鼠标左键直接将需要的填充图案拖动到绘图区的指定区域即可。,在内容区，用鼠标左键在某个要插入的填充图案上双击，将显示,“,图案填充和渐变色,”,对话框。在该对话框中进行相应设置后，单击,“,确定,”,按钮，即可将该填充图案插入到当前图形的指定区域中。,在内容区中，用鼠标右键将需要的填充图案拖动到当前图形中，放开鼠标右键，将显示一个快捷菜单，从中进行相应选择。,第,2,节 工具选项板,作用：提供组织、共享和放置块及填充图案的有效方法。,调用：,a.,菜单：工具,选项板,工具选项板。,b.,命令行：,TOOLPALETTES,或,TP,c.,工具栏：标准,工具选项板窗口。,d.,组合键：,Ctrl+3,工具选项板的使用：,单击选项板上的工具后，按提示进行操作。,将选项板上的工具用鼠标左键直接拖动到绘图区。,向工具选项板添加工具：,将绘图区任意对象拖动或复制到工具选项板。,将设计中心一个或多个项目拖至工具选项板。,在设计中心内容区空白处右击，选“创建块的工具选项板”选项。,在设计中心树状区或内容区的对象上右击，选“创建工具选项板”选项。,在设计中心内容区或“搜索”对话框的结果面板中某个对象上右击，选“复制”，然后在工具选项板中“粘贴”。,
