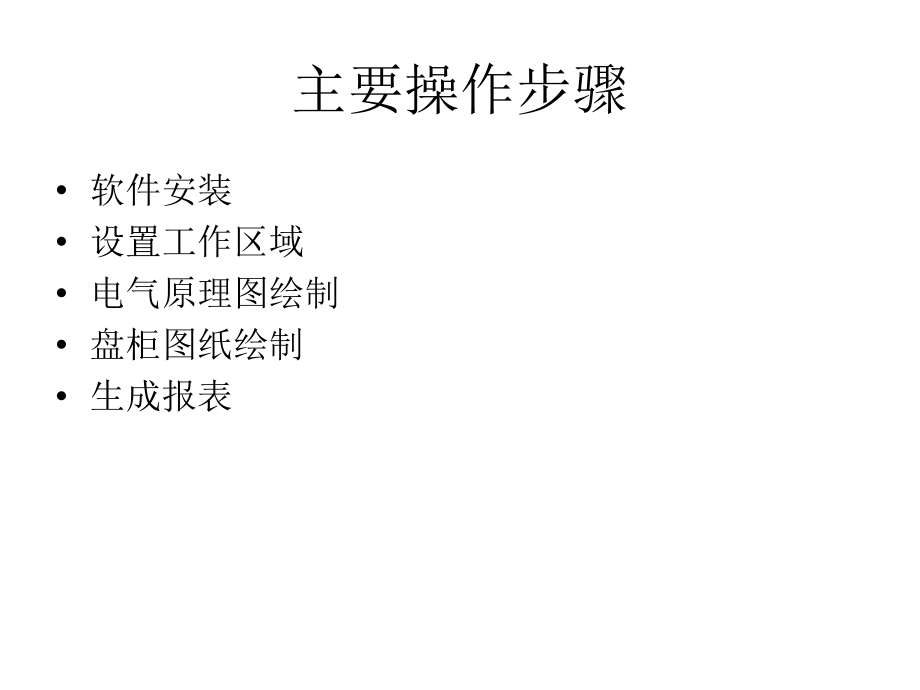

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,Eplan,P8,快速使用手册,主要操作步骤,软件安装,设置工作区域,电气原理图绘制,盘柜图纸绘制,生成报表,一、软件安装,按照软件安装说明，安装,Eplan,软件,把最新数据库放到指定文件夹替代原有数据库,如果多人绘制一套图纸时，尽量保持数据库统一，可避免交流图纸时图纸出错,二、设置工作区域,在,View,视图中设置,workspace,，选择合理的,Scheme,，目前,GM,标准为,GM-IEC-TOOLBAR,根据项目设置合理的工作区域,二、设置工作区域,三、电气原理图绘制,Eplan,中，,鼠标右键最重要！,在,model,图纸中的,E,、,F,部分中绘制原理图,页面添加和设置,设备添加和设置,线号、电缆的设置,1,、,page,添加和设置,页面右键,包括新建、复制、删除、页面属性、项目属性,.,等内容,新建页面,新建页面后修改页面名称、页面类型、页面描述等,2,、设备添加和设置,计算机,Insert,键可快捷插入设备菜单,添加设备数据库,在项目中用到的设备可自己添加到原有数据库中,在,Utilities,中,Parts,中的设备管理中添加新的设备,设置设备属性,放入设备后自动出现设备属性，也可右键体现，根据工程需要设置设备属性，如名、容量等，并在,Parts,中添加设备编号。,线号设置,Shift+F7,添加线号，设置相关属性。也可右键更改属性,电缆设置,Shift+F5,添加电缆，更改相关属性,侧边快捷工具栏,运用侧边工具栏，大量减少制图时间！,盘柜图纸绘制,在,model,图纸的,X,系列页面中绘制盘柜图纸，包含柜体、开孔尺寸、柜面标签、柜内布局、端子表、电缆表等,1,、报表生成,电气原理图绘制完成，需要各类报表，如端子表、电缆表、材料表、设备表等,2,、报表生成,在工具菜单,Utilities,的,Reports,中,Generate,生成,3,、报表生成,在,Reports,中点击,Pages,，然后,New,的菜单中选择需要生成的报表,各类导航器,在,Project data,中可选择各类导航器，辅助绘制电气原理图,教程,提供中英文视频教程供大家参考、练习,
