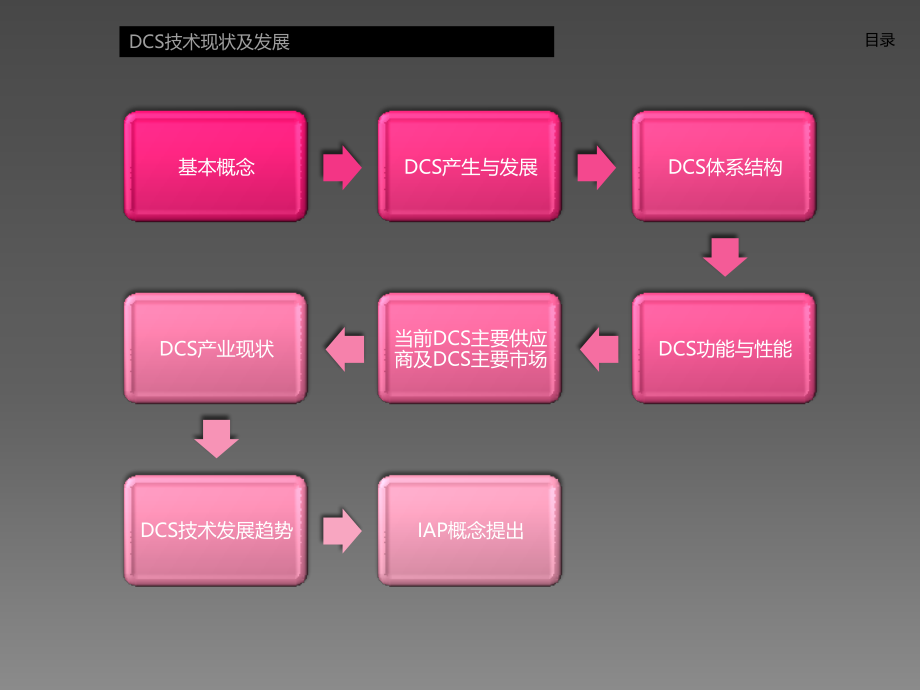

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/12/2,#,DCS,技术现状及发展,目录,DCS,技术现状及发展,基本概念,DCS,产生与发展,DCS,体系结构,DCS,功能与性能,当前,DCS,主要供应商及,DCS,主要市场,DCS,产业现状,DCS,技术发展趋势,IAP,概念提出,基本概念,DCS,技术现状及发展,手动控制,自动,控制,基本概念,DCS,技术现状及发展,传感器反馈,反馈信号,控制器,实际过程,执行装置,目标量,实际量,偏差信号,控制信号,执行信号,+,-,闭环控制系统,基本概念,DCS,技术现状及发展,DCS,：,Distributed Control System,，分布式控制系统,DCS,是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机,(Computer),、通讯,(Communication),、显示,(CRT),和控制,(Control),等,4C,技术，其基本思想是,分散控制、集中操作、分级管理、配置灵活、组态方便,。,过程控制级,过程监控级,通信网络,DCS,产生与发展,DCS,技术现状及发展,仪表控制阶段,计算机集中控制阶段,集散控制系统形成,DCS,产生与发展,DCS,技术现状及发展,第一阶段,19751980,第二阶段,19801985,第三阶段,19852000,第四阶段,21,世纪以来,TDC-2000,（,Honeywell,）,Yawpark,（,Yokogawa,）,主要技术：较注重控制功能的实现,接近仪表控制系统,TDC-3000,（,Honeywell,）,PROVOX,（,Fisher,）,MOD300,（,Taylor,）,引入了局域网（,LAN,）作为系统的骨干，更加接近计算机系统,Foxboro,公司,I/A,系列,形成了直接控制，监督控制和系统优化，,上层管理三层功能结构，,是现代,DCS,的标准体系结构，,典型的计算机网络,1,.,Honeywell,公司,Experion PKS,2.,Emerson,公司,PlantWeb,3.,Foxboro,公司,A2,系列,4.,横河,R3,5.,Industrial IT,（,ABB,）,6.,信息化和集成化,7.,真正的混合控制系统,8.,低成本化,9.,平台开放与服务专业化,DCS,体系结构,DCS,技术现状及发展,DCS,体系结构,DCS,技术现状及发展,企业层,操作层,控制层,现场层,DCS,体系结构,DCS,技术现状及发展,控制站,现场设备,现场设备,现场设备,操作员站,工程师站,历史,服务器,网络,DCS,体系结构,DCS,技术现状及发展,人机界面,组态软件,数据库,软件,逻辑编程,组态软件,人机界面,报警,报表,配方,数据库,历史趋势,条件触发,硬件 配置,逻辑组态,仿真调试,操作员站,工程师站,历史,服务器,DCS,体系结构,DCS,技术现状及发展,DCS,优点,缺点,高可靠性,开放性,灵活性,易于维护,协调性,控制功能齐全,系统,接线繁杂,抗干扰能力差,不同品牌系统互联性兼容性差,成本,高,DCS,体系结构,DCS,技术现状及发展,西门子,SIMATIC PCS7,DCS,体系结构,DCS,技术现状及发展,横河,CS3000,DCS,体系结构,DCS,技术现状及发展,和利时,MACS-F,DCS,功能与性能,DCS,技术现状及发展,现场级,数据采集,控制执行,控制级,生产过程控制，如基础控制、批次控制、运动控制、先进控制,操作级,人机交互,统计报表,故障诊断,显示报警,管理级,计划调度,仓储管理,能源管理,DCS,功能与性能,DCS,技术现状及发展,DCS,基本性能指标,稳定性,可靠性,实时性,准确性,系统容量,安全性和环境适应性,易用性和可维护性,灵活性和可扩展性,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,DCS,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,供应商,主要产品,主要行业,ABB,AC800F,AC800M,Industrial,IT System800 xA,Harmony/INFI 90,电力行业占主要部分,Emerson,PlantWeb,Fisher,Bristol,Mobrey,Micro Motion,Daniel,Rosemount,DeltaV,Ovation,AMS Suite,石化、化工、造纸、制药,(,DeltaV,),电力、水处理,(,Ovation,),Yokogawa,CS3000,ProSafe-RS,Prosafe-SLS,STARDOM,石化，化工，大项目靠技术，小项目靠性价比,国电智深,EDPF-NT,电力（占大部分）、化工,Invensys,I/A Series,，,A,2,电力、石化、化工,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,供应商,主要产品,主要行业,Honeywell,TPS,Exprerion PKS,TDC,PlantScape,石化、化工占总业绩,70%-80%,Siemens,T3000,PCS7,电力,(SPPA),冶金、石化、化工等,(PCS7),和利时,HOLLiASMACS-F(,中大型项目,),HOLLiASMACS-S(,超大型项目,),化工、石化、电力,浙大中控,WebField JX,WebField,GCS,WebField ECS,化工占总业绩,70%,，石化占,15%,，冶金，建材，造纸,上海新华,TisNet-P400,TisNet-P600,XDC800,环保,(57),、水厂,(11),、化工,(102),、造纸,(84),、冶金,(46),当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,电力,冶金,化工,石化,建材,造纸,市政,电力、化工、石化行业仍然是最为主要的,DCS,市场，合计占,70%,市场份额,其它,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,电力行业,2009,年,占,DCS,市场份额的,28%,2009,年电力供应商市场份额图,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,化工,行业,2009,年,占,DCS,市场份额的,26%,2009,年,化工,供应商市场份额图,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,石化,行业,2009,年,占,DCS,市场份额的,16%,2009,年石化供应商市场份额图,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,冶金行业（,3%,）,造纸行业（,6%,）,建材行业（,8%,）,市政行业（,7%,）,当前,DCS,主要供应商及,DCS,主要市场,DCS,技术现状及发展,未来几年内，,DCS,市场预期保持,10%,以上的增长率,2007,年,-2012,年中国,DCS,市场规模与增长率 单位：亿元,DCS,技术现状,DCS,技术现状及发展,厂家多，产品多，规模小,硬件和软件,相关性强,控制技术标准化程度低,客户化程度低，,系统开发运行维护成本高,服务与可持续发展能力弱,DCS,技术发展趋势,DCS,技术现状及发展,现场总线,Hart,Profibus,DeviceNet,编程标准,IEC61131,IEC61149,通用产品,Windows,标准化,一体化,智能化,信息化,IAP,概念提出,DCS,技术现状及发展,原有系统的备品备件已停止生产？,新系统的软硬件与旧系统不兼容？,现场积累的知识体系无法被继承？,有没有存在一种跨平台控制系统？,1,：支持不同控制硬件的兼容！,2,：系统组态软件标准、通用！,IAP,概念提出,DCS,技术现状及发展,IAP,（中文简称：爱普）,Industry Automation Platform,工业自动化通用技术平台,IAP,，第一次真正实现了工业自动化控制系统的跨平台！,IAP,，第一次实现工业自动化控制系统软件和硬件分离！,THANK YOU!,
