正确的量测手法.ppt

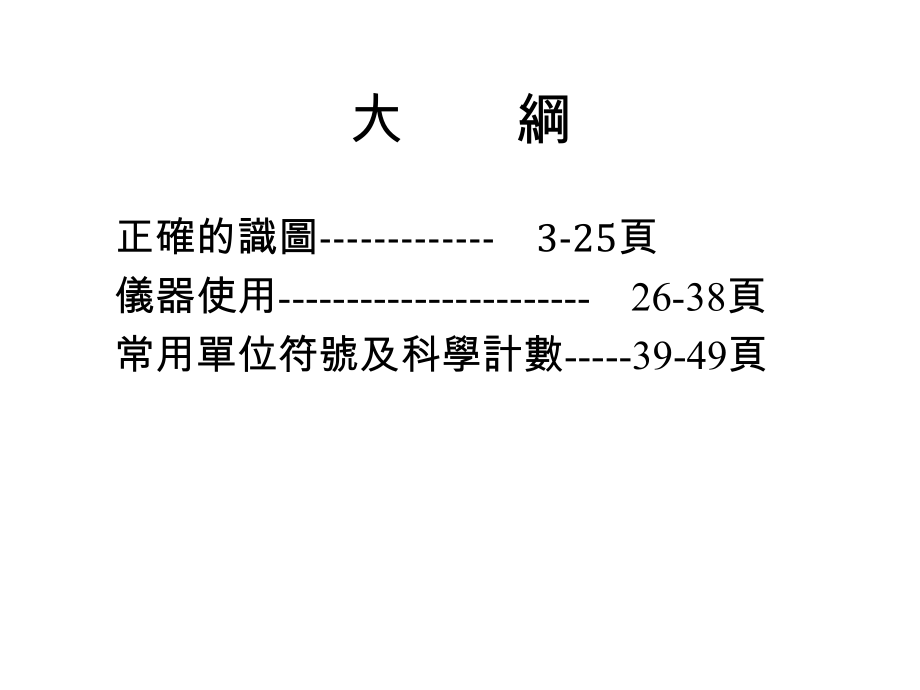

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,正確的量測手法,大綱,正確的識圖,-,3-25,頁,儀器使用,-,26-38,頁,常用單位符號及科學計數,-39-49,頁,正確的使用圖紙,FPC0.5,工程圖範例,1,材料及料號說明,2,標題欄,3,標准三示圖,4,剖面圖,5,P.C.B Layout,區,膠芯,:housing,后,蓋,:slider,actuator,端子,:pin,contact,terminal,墊,片,:LEG,hold down,fitting nail,材料,:material,產品,:part,product,塑膠,:plastic,毛邊,:burrs,或,:or,最大,:max,最小,:min,小于,:less than,顏色,:color,白色,:white,黑色,:black,灰色,:gray,電鍍,:plating,錫,:tin,鎳,:nickel,金,:gold,磷銅,:phosphor bronze,青銅,:bronze,包裝,:pack,Only for over 50 pin,僅供,50pin,以上,剖面,:section,詳細描述,:Detail:,Bottom contact,下接触,Upper contact,上接触,Side,邊,面,棕色,咖啡色,:brown,標題欄主要包括,1.,公司名稱,產品之品名,料號,圖號,計算機編號,版本,2.,圖紙之制作人,.,審核,核準,圖紙比例,圖幅,3.,公差範圍,單位,視圖方向,4.,變更記錄,視圖方向,前,視圖,(,主視圖,),后視圖,左視圖,右視圖,上視圖,(,俯視圖,),下視圖,(,仰視圖,),視圖方向,后視圖,左視圖,右視圖,上視圖,(,俯視圖,),下視圖,(,仰視圖,),如何看三視圖,實物與,圖面相接合,尋找有特點的視圖,按照三視圖方向,確定正確的實物視圖,確定實物的結構與圖面相符,確定其它視圖的結構與實物一致,按照工程圖示的呎寸標識,找出正確的量測點或面,遷擇正確的量具進行量測,標准三視圖,剖面視圖,剖面視圖,按照剖面線說明,找到剖面線所在的視圖,沿剖面線將產品剖開,(,有時無需剖開,),按照剖面線方向看過去即為剖面視圖,剖面視圖範例,1,剖面視圖範例,2,局部視圖,局部視圖,所謂局部視圖是將相對復雜的部分以特寫的形式放大數倍,局部視圖範例,圖紙中其它圖塊說明,下道工序的,組裝圖,使用功能的實配及其要求圖,包裝要求等,實配要求範例,端子包裝方向要求範例,為什么在檢驗過程中容易看錯工程圖紙,1.,看不懂圖紙,2.,工作責任心不夠,3.,作業方式有問題,看不懂圖紙,1.,老員工基本上都可以看懂相對簡單的圖紙,復雜的圖紙也看不懂,2.,新員工看不懂具多,新員工看不懂具多,1.,基礎差,無相關經驗,2.,教育培訓不夠,工作責任心不夠,1.,新老員工皆會出現粗心大意,而且此比例相關較高,老員工所占比例相對較大,2.,老員工自認為對產品很熟,只注意對圖紙所標識的呎寸進行檢驗,而不顧及其它,思想意識單一,既不利於品質控制,又不利於自身的提高,3.,對產品料號無深入了解,有時只靠印象,用錯圖紙,4.,工作態度不端正,對本職工作不負責,摸魚者巨多,正確的作業方式,1.,當檢驗員接獲到檢驗指令后,首先要搞清楚該批產品的品名及料號,2.,從檢驗規範中找到相對應的工程圖紙,確認料號一致,並準備一份記錄表單,3.,首先應確認產品的整體結構與圖面一致,(,因本公司產品相似的很多,更應注重此點,),4.,如為變更后的產品,應首先確認變更部份,(,我,ECN,早有傳閱之動作,各相關負責人應及時掌握產品的變更狀況,生效日期,並及時向檢驗員進行宣導,),5.,檢驗產品的外觀是否合格,如毛邊等,外觀按,105E,進行抽樣檢驗,如有特殊要求,按要求作業,6.,接下來,才可以按照檢驗規範之要求檢驗相關呎寸,呎寸一般檢驗一整模,無模號的一般檢,5-8PCS,7.,將檢驗結果記錄於表單中,並確保檢驗記錄之正確性,如有誤,需改動的則要求簽名,8.,檢驗后的產品需貼相關標識,不合格 合格 特采,並及時通知下一單位執行其它動作,儀器使用,分離卡,(,分離卡的簡介,),螺旋测微器又称千分尺（,micrometer,）、螺旋测微仪、分厘卡，是比游標卡尺更精密的测量长度的工具，用它测长度可以准确到,0.01mm,，测量范围为几个厘米。右图为一种常见的螺旋测微器。螺旋测微器分为机械式千分尺和电子千分尺两类。,机械式千分尺。简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。,1848,年，法国的,J.L.,帕尔默取得外径千分尺的专利。,1869,年，美国的,J.R.,布朗和,L.,夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。千分尺的品种很多。改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。,电子千分尺。也叫数显千分尺，测量系,统中应用了光栅测长技术和集成电路等。,电子千分尺是,20,世纪,70,年代中期出现的，用于外径测量。,分離卡,(,分離卡的組成,),图上,A,为测杆，它的一部分加工成螺距为,0.5mm,的螺纹，当它在固定套管,B,的螺套中转动时，将前进或后退，活动套管,C,和螺杆连成一体，其周边等分成,50,个分格。螺杆转动的整圈数由固定套管上间隔,0.5mm,的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量。,所以用螺旋测微器测量长度时，读数也分为两,步，即,（,1,）从活动套管的前沿在固定套管的位置，,读出整圈数。,（,2,）从固定套管上的横线所对活动套管上,的分格数，读出不到一圈的小数，二者相,加就是测量值。,螺旋测微器的尾端有一装置,D,，拧动,D,可使测,杆移动，当测杆和被测物相接后的压力达到,某一数值时，棘轮将滑动并有咔咔的响声，,活动套管不再转动，测杆也停止前进，这时,就可以读数了。,分離卡,(,分離卡的原理和使用,),1.,螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线,方向移动的微小距离，就能用圆周上的读数表示出来。螺旋测微器的,精密螺纹的螺距是,0.5mm,，可动刻度有,50,个等分刻度，可动刻度旋转一,周，测微螺杆可前进或后退,0.5mm,，因此旋转每个小分度，相当于测微,螺杆前进或推后,0.5/50=0.01mm,。可见，可动刻度每一小分度表,0.01mm,，,所以以螺旋测微器可准确到,0.01mm,。由于还能再估讀一位，可读到毫米,的千分位，故又名千分尺。,2.,测量时，当小砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻,度的零点重合，旋出测微螺杆，并使小砧和测微螺,杆的面正好接触待测长度的两端，那么测微螺杆向,右移动的距离就是所测的长度。这个距离的整毫米,数由固定刻度上读出，小数部分则由可动刻度读出。,分離卡,(,使用方法,),單手測量法,分離卡的單手測量方法為：小指和無名指彎曲，握住卡架部分大姆指和食指握住外套筒旋轉部分如左圖所示,歸零：若分離卡兩側粘有雜物，則公,影響分離卡的歸零，可先用干淨的紙,長放與兩量測面之間，輕輕擰動外套,筒使兩量測面接近到一定位置時，用,力將紙張拉出，利用紙長的摩擦力將,雜物去除,分離卡,(,使用方法,),量測並讀數：,1.,量測時大姆指與食指配合動作，將主軸螺旋桿逆時針旋到一定,距離，該距離應能保證被測物件的放入,2.,順時針,旋主軸螺旋桿，使主軸螺旋桿上的測量面接近,被測物件的另一測量面，當二者發生接觸時，應采用棘輪微調，至棘輪發出,2-3,響時即可停止操作,使用分離卡的注意事項：,A.,量測時，在主螺桿快靠近被測物件時應停止使用,旋鈕而改用棘輪細調，至棘輪發出,2-3,響（約,1,圈半）,這樣做避免了產生過大的壓力，既可使測量結果精,確，又能保護分離卡,B.,在讀數時，要注意固定刻度,1,上表示半毫米的刻線,是否已經露出。,C:,精度為,0.001,讀數時千分位的數值一定要讀出,，不能隨便扔掉，即使基准刻度線正好與可動刻度,的某一刻度線對齊，千分位上也,應讀取為,“,0,”,分離卡,(,讀數,),中文：卡尺,英文：,calliper,量具，就是计量和检验用的器具，,长度,測量量具是其主要门类之一，如卡尺、,深度尺、高度尺、千分尺、百分表、千分表、量塊、步距规、角度尺、倾角,仪等。而卡尺又是长度测量量具中最主要的品种之一。,卡,尺,(,卡,尺,的簡介,),主要有游標卡尺、帶表卡,尺和电子数显卡尺三种。游标卡尺。利用游标原,理细分读数的尺形手携式,通用长度测量工具，主要,用于测量内径,外径,阶梯,和深度等。测量时，量值的整数部分从主尺上读出，小数部分从游标尺上读出。游标原理是利用主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出小数部分。,0.02mm,、,0.05mm,和,0.1mm,三种最小读数值。带表卡尺。以精密齿条、齿轮的齿距作为已知长度，以带有相应分度的指示表作为放大、细分和指示部分的大形手携式长度测量工具。带表卡尺能解决游标卡尺的读数误差问题。常见的最小读数值有,0.01mm,和,0.02mm,两种。,卡,尺,(,卡,尺,的簡介,),电子数显卡尺。采用容栅、磁栅等测量系统，以数字显示测量示值的长度,测量工具。常用的分辨率为,0.01mm,，允许误差为,0.03mm/150mm,。也有分辨率,为,0.005mm,的高精度数显卡尺，允许误差为,0.015mm/150mm,。还有分辨率为,0.001mm,的多用途数显千分卡尺（这是安一量具的国家专利，只有他们能够生,产），允许误差为,0.005mm/50mm,。由于读数直观、清晰，测量效率较高。另外，还有各种非标专用的卡尺，如测量沟槽深度的带钩深度卡尺、测量齿,轮厚度的齿厚卡尺、测量物体高度的高度卡尺和测量焊接质量的焊缝卡尺,（焊缝规）等。一把卡尺主要有,4,种功能，如下：,a.,外径测量（下,/,外量爪）,b.,内径测量（上,/,内量爪）,c.,台阶测量（左侧头部）,d.,深度测量（尾部深度针）,1.,卡尺使用前需先歸,.,歸零時，卡尺滑動部上的右側邊緣應與主尺上,“,0,”,核,度線對齊，且數顯上表上的讀數為,“,0,”,非歸零狀態的調節：若卡尺滑動部,上的右側邊緣驪不對齊，則應交實驗室重新校驗。,2.,量測方法：,量測時，右手拇指緊帖卡尺捏手部分，其余四指彎曲，握住主尺部分，如下圖,卡,尺,(,卡,尺,的使用方法,),歸零狀態,量測,讀數,此處以測定工件長度為列進行講解：右手拇指推動捏手部分，使卡尺兩側定,面拉開一定距離（該距離應能保證工件順利進入兩測定面之間）,接下來將工,件置於卡尺現測定面之間，工件一端應平貼於本尺測爪之內側測定面上,然後,右手拇指推動捏手向前運動,直至滑動測爪與工件另一面接觸,此時即可依讀數,卡,尺,(,卡,尺,的使用方法,),卡,尺,的量測特點：,a.,外径测量（下,/,外量爪）,b.,内径测量（上,/,内量爪）,c.,台阶测量（左侧头部）,d.,深度测量（尾部深度针）,卡,尺,(,卡,尺,的使用方法,),外徑量測,內徑量測,深度量測,使用卡尺時,量爪要卡正物體,手的推力要輕,以免尺框產生傾斜現象,;,讀數時應,盡量正視尺身刻度,避免視差,.,卡尺本身的誤差來源有三種,1.,溫度,2.,重量及其支持方法與翹曲,3.,副尺的讀數和視差,正確開啟儀器，選用正確的測量治具，測量也得用正確的方法,確保測結果,的准確性,.,范例：如要測,A-B,之間的尺寸,D,請按以下步驟進行量測,1.,調請儀器至最清晰狀態，以十字線的中心接觸,A,邊,投影儀,(,使用方法,),B,A,Y,X,OK,B,A,Y,X,NG,投影儀,(,使用方法,),2.,接觸後按,X,軸向數顯的,reset,按鈕歸零後向右移動測試平台去接觸,B,邊,等完合吻合後讀取數值,B,A,Y,X,OK,B,A,Y,X,NG,B,A,Y,X,NG,常用單位符號及科學計數,国际单位制-基本单位,量的名称,单位名称,单位符号,长度,米,m,质量,千克(公斤),kg,时间,秒,s,电流,安(培),A,热力学温度,开(尔文),K,物质的量,摩(尔),mol,发光强度,坎(德拉),cd,国际单位制-辅助单位,量的名称,单位名称,单位符号,平面角,弧度,rad,立体角,球面度,sr,国际单位制-导出单位,名稱,單位名稱,單位稱號,换算关系及说明,时 间,分,时,天（日）,Min,h,d,1min=60s,1h=6min,1d=24h,平面角,（,角）秒（角）分,度,(),（,）,(,),1=(,/648000)rad1,=60=(/10800)rad,1=60=(/180)rad,旋转速度,转每分,r/min,1r/min=(1/60)s-1,长 度,海里,n mile,1n mile=1852m(,限航程),速 度,节,kn,1kn=1n mile/h=(1 853/3 600)m/s(,限航行),质量,原子质量单位（吨）,U,t,1u=1.6605655,10-27,1t=103,体积,升,L,(I),1L=1dm3=10-3m3,能,电子伏,eV,1Ev1.6021892,10-19J,级差,分贝,dB,线密度,特（克斯,）,tex,1tex=1 g/km,土地面积,公顷,ha,1ha=10 000 m2=0.01km2,词头,所表示的因数,词头名称,词头符号,所表示的因数,词头名称,词头符号,10,18,艾,E,10,-1,分,d,10,1,5,帕,P,10,-2,厘,c,10,1,2,太,T,10,-3,毫,m,10,9,吉,G,10,-4,微,10,6,兆,M,10,-9,纳,n,10,3,千,k,10,-12,皮,p,10,2,百,h,10,-15,飞,f,10,1,十,da,10,-18,阿,a,法定计量单位和词头名称,a.,读写的顺序原则上是与该单位的国际符号表示的顺序一致。（但乘方形式的单位名称，要把指数名称读在指数所表示的单位之前）,如：密度单位,kg/m,3,，,其中文名称为,“,千克每立方米,”,b.,单位的国际符号中的数字符号（,“”,、,“,”,、,“,X,n,”,）,的读写,乘号（,“”,）无对应的符号，即不在读写,除号（,“,”,）对应读写,“,每,”,字，无论分母中有几个,单位，,“,每,”,字只出现一次,乘方中的指数的相应名称一般是数字加,“,次方,”,两字，但如果是长度单位的2次幂或3次幂，且用以表示面积或体积时，则相应读写为,“,平方,”,和,“,立方,”,。,计量单位使用方法,计量单位使用方法,法定计量单位和词头的组合书写形式,a.,相乘形式,*不能加词头的单位不应放在最前面。,如：瓦特小时应为,“,W,h,”,不应为,“,h,W,”,*若组合单位中某单位的符号又同时是词头符号，并有,可能发生混淆时，亦不应放在最前面。,如：力矩的单位应写为,N,m,，,不能写为,Mn,（,以免误为毫牛）。,法定计量单位和词头的组合书写形式,B.,相除形式,*当可能发生误解时，应尽量采用分式形式或中间乘号用,居中圆点表示负数幂形式。,如：速度单位宜用,“,m/s,”,“,m,s-1,”,不应为,“,ms-1,”,以,免误为每毫秒。,*当分子无量纲而分母有量纲时，一般不用分式而用负数,幂的形式。,如：波数,m-1,而不用1/,m,法定计量单位的使用规则,a.,优先使用国际符号；,b.,组合单位加词头的原则,*相乘形式的组合单位加词头，词头应加在组合单位中的第,一个单位前。,如：,N,m,加词头,M,时，应写为,MN,m，,不宜写为,N,Mm。,法定计量单位的使用规则,b.,组合单位加词头的原则,*相除形式的组合单位加词头，词头应加在分子中的第一个单位前。但以下3种情况例外：,kg,允许在分母中；当组合单位中分母是长度、面积或体积时可；分子为1的组合单位加词头时可。,计量单位使用方法,法定计量单位的使用规则,b.,组合单位加词头的原则,*相除形式的组合单位加词头，词头应加在分子中的第一个单位前。但以下3种情况例外：,kg,允许在分母中；当组合单位中分母是长度、面积或体积时可；分子为1的组合单位加词头时可。,法定计量单位的使用规则,c.,单位的名称或符号要作为整体使用。,如：1,cm2=1(cm)2；,1,cm210-2,m2,d.,不能单独使用词头。,计量单位使用方法,有效数字,有效数字:所谓有效数字就是从仪器上能直接读出（包括一位估计读数在内）的几位数字。,1.0005,g,五位有效数字,0.5000,四位有效数字,0.0540,三位有效数字,0.0054,二位有效数字,0.5,一位有效数字,规律,数字1、2、3,9都可作为有效数字，只有,“,0,”,比较特殊。,一般0在数字中间或数字后面都是有效数字。,0在数字前面时，它只是定位数字，用来表示小数点的位置，而不是有效数字。,加减后有效数字位数,在加减计算中，计算结果的小数点后位数，应与各加减数值中的小数点后的位数最少的相同。,如：0.0213+2.0657+15.53其结果应写为：,17.62,W,hy?,因为15.53的3字已经不是十分准确，保留过多，毫无意义！,乘除后有效数字位数,在乘除计算中，计算结果有效数字位数，应与各数值中的有效数字的位数最少的相同。而与小数点的位置无关。,如：0.0212,2.04688,12.528=5.436169805其结果应写为：5.44,有效数字位数:,
