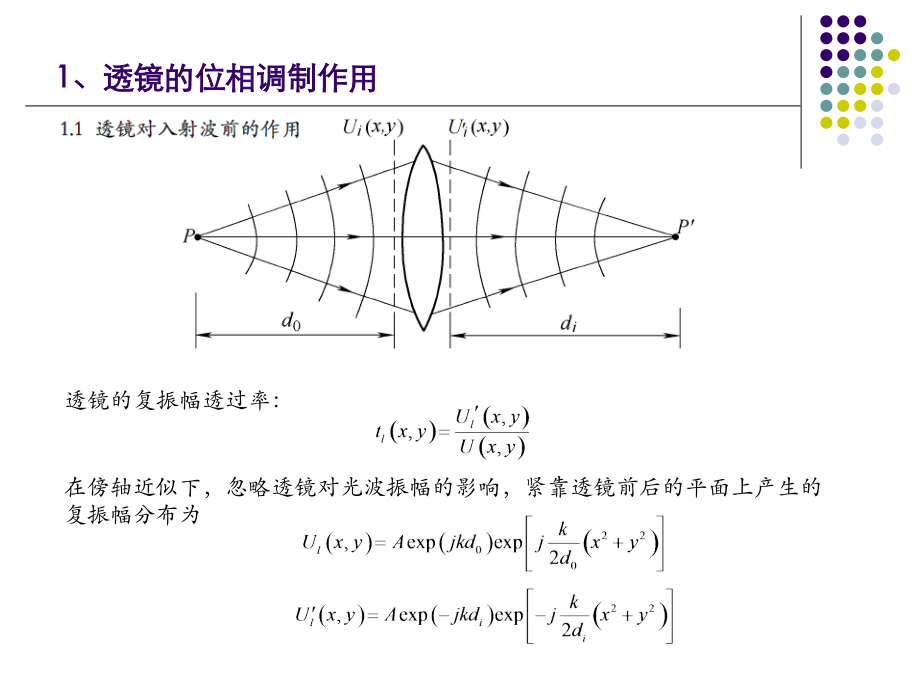

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本章主要内容,1、透镜的位相调制作用,2、透镜的傅里叶变换性质,3、光学频谱分析系统,1、透镜的位相调制作用,1.1 透镜对入射波前的作用,透镜的复振幅透过率：,在傍轴近似下，忽略透镜对光波振幅的影响，紧靠透镜前后的平面上产生的复振幅分布为,1、透镜的位相调制作用,则透镜复振幅透过率表示为：,(常数项),(调制项),对于常数项，它改变的是光波整体的位相分布，并不影响平面上位相的相对空间分布，分析时可忽略掉。,对于调制项，它改变了平面上位相的相对空间分布，能把发散球面波变换为会聚球面波。根据几何光学中介绍的透镜成像公式,(,为透镜的焦距),1、透镜的位相调制作用,1、透镜的位相调制作用,1.3 透镜的复振幅透过率,根据厚度函数的表达式，可得到在傍轴近似下，光波通过透镜时在(x,y)点发生的位相延迟,常数项,透镜位相因子,(n为透镜材料的折射率),1、透镜的位相调制作用,以上推导的关系适用于各种形式的薄透镜，而且是在傍轴近似条件下推导出来的。,透镜的作用：将,入射平面波,变换为,会聚（发散）球面波，,如下图所示。,入射平面波变换为球面波，这正是由于透镜具有 的位 相因子，能够对入射波前施加位相调制的结果。,1、透镜的位相调制作用,1）若在非傍轴近似条件下，即使透镜表面是理想球面，透射光波也将偏离理想球面波，即透镜产生波像差。,2）实际透镜总是有大小的，即存在一个有限大小的孔径。引入光瞳函数P(x,y)来表示透镜的有限孔径，即,于是透镜的复振幅透过率可以完整的表示为：,其中，,表示透镜对入射波前的位相调制；,表示透镜对于入射波前大小范围的限制。,2、透镜的傅里叶变换性质,预习课本内容：利用透镜实现夫琅和费衍射，可以在透镜的焦平面上得到入射场的空间频谱，即实现傅里叶变换的运算。,透镜为什么具有这种功能呢？,*根本原因在于它具有能对入射波前施加位相调制的功能，或者说是透镜的二次位相因子在起作用。,下面将具体分析一下这种作用发生的具体过程，并深入讨论透镜实现傅里叶变换的一些性质。,2、透镜的傅里叶变换性质,透镜后焦面上的场是透镜前端场U,1,(x,y)的傅里叶变换(空间频谱),根据透镜的位相调制功能，透镜后端场U,2,(x,y)为:,从透镜后端到后焦面光的传播属于菲涅耳衍射，利用菲涅耳衍射公式，后焦面上的场U,(x,y,)为：,?,2.1 物体放置在透镜前d处,2、透镜的傅里叶变换性质,后焦面上的场分布为,焦面场是透镜前端场的傅里叶变换(空间频谱)。,如上图所示，距离透镜前端有一物体，其透过率为t(x,0,y,0,)。若用振幅为A的平面波垂直照明物体，则物体的透射光场为：,根据角谱理论，透镜前端场的角谱为：,则有：,2、透镜的傅里叶变换性质,上式具有普遍意义，它证明在物体透射场的菲涅耳衍射区内放置一透镜，在透镜的后焦面上就可以得到该透射场的傅里叶变换,(,空间频谱,),。,如果,d0,，物体在透镜前方，由于变换式前的二次位相因子，使物体的频谱产生一个位相弯曲。,其中，T()为透过率函数t()的频谱。对应的强度分布为,（二次位相弯曲因子）,2、透镜的傅里叶变换性质,如果,d=f,，物体在透镜前焦面，二次位相弯曲消失，后焦面的光场分布是物体准确的傅里叶变换。,如果,d=0,，物体在透镜前端面，由于变换式前的二次位相因子，使物体的频谱也产生一个位相弯曲。,2、透镜的傅里叶变换性质,2.2 物体放置在透镜后方,沿光波传播方向逐面进行计算，最终可获得透镜后焦面上的场分布为,对应的强度分布为,2、透镜的傅里叶变换性质,总结一下：,在单色平面波照明下，无论物体位于透镜前方、后方还是紧靠透镜，在透镜的后焦面上都可以得到物体的功率谱；对于这样的照明方式，透镜后焦面常称为傅里叶变换平面或（空间）频谱面。,如果采用球面波照明时，透镜还能进行傅里叶变化吗？那频谱面还是焦平面吗,?,Answer:,透镜还能起傅里叶变换作用，但是频谱面不再是焦平面，而是点光源的像面位置。具体推导过程可参考有关参考书，这里不再赘述。,2、透镜的傅里叶变换性质,2.3 透镜孔径的影响,引入光瞳函数P(x,y)来表示透镜的有限孔径，,透镜的复振幅透过率可以表示为：,则后焦面上的光场分布为：,其中，,2、透镜的傅里叶变换性质,卷积的效果是使物体频谱图象产生某种程度的模糊，或者说失真。透镜孔径越小，这种模糊越严重。,假定透镜孔径是宽度为,的矩形函数，即,下图是物体频谱与光瞳函数傅里叶变换卷积的结果。,2、透镜的傅里叶变换性质,物体放置在透镜后方时,物体的透射光场为,焦平面上的复振幅分布为,其中，,*若物体被完全照明，则投影光瞳函数可从式中略去；否则，后焦面上的场分布只是部分物体的傅里叶变换，此时频谱图像产生模糊。,（投影光瞳函数）,2、透镜的傅里叶变换性质,物体放置在透镜前方时,以 波矢量在y,0,z平面内传播的平面波分量受透镜孔径限制的情况来说明对于谱面光场的影响。,（1）,部分的空间频率将全部成像在焦平面上,2、透镜的傅里叶变换性质,部分的空间频率将部分成像在焦平面上,（2）,2、透镜的傅里叶变换性质,部分的空间频率都不能成像在焦平面上。,（3）,2、透镜的傅里叶变换性质,总结一下：,（1）,有限大小的透镜孔径可能会造成物体频谱的失真,，原因就在于透镜实际上,是一个低通滤波器：低频成分可以通过，稍高频率成分可以部分通过，高,频部分则完全被滤除。,（2）因此由于透镜有限孔径的影响，后焦面上不能得到准确的物体频谱，给傅,里叶变换结果带来误差，频率越高，误差越大。我们把这种现象称为,渐晕,效应,。,（3）采用尽可能大的透镜孔径，或物体尽可能靠近透镜，可以减小渐晕的影响。,3、光学频谱分析系统,光学频谱分析的基本原理就是利用透镜的傅里叶变换性质来产生物体的空间频谱，然后对它进行测量、分析来研究物体的空间结构。,上图所示为二维光学频谱分析系统的光路。S为相干点光源，L,1,为准直透镜，L,2,为傅里叶变换透镜。P,1,平面（L,2,前焦面）放置输入物体，其复振幅透过率为t(x,1,y,1,)。在P,2,平面（L,2,后焦面）上，输出光场分布正比于物体的空间频谱，即,3、光学频谱分析系统,强度记录得到物体的功率谱为,光学频谱分析可用于微小物体的形状尺寸检测、质量检测、图像分析等领域。,本章小结,1）透镜具有成像和傅里叶变换的功能，其根本原因在于透镜具有对入射波前进行位相调制的功能；而透镜之所以具有这种位相调制的功能就在于透镜本身存在的厚度变化。,2）透镜具有傅里叶变换的功能,当采用平面波垂直照明时，总可以在透镜后焦面上得到物体的功率谱，无论物体放置在透镜前方、后方还是紧靠透镜；,但当用球面波照明时，频谱面不在透镜焦平面上，而是点光源的成像位置。,3,）透镜有限大小的孔径对傅里叶变换有很大的影响，给傅里叶变换结果带来误差，频率越高，误差越大。透镜相当于一个低通滤波器。,
