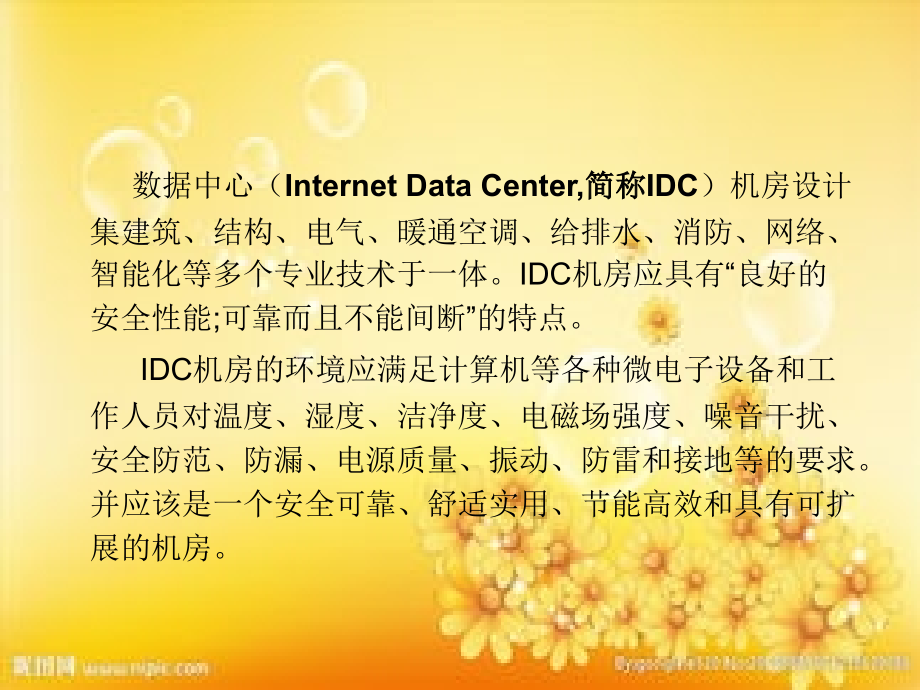

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,智能建筑,-,数据中心机房,数据中心（,Internet Data Center,简称,IDC,）机房设计集建筑、结构、电气、暖通空调、给排水、消防、网络、智能化等多个专业技术于一体。,IDC,机房应具有“良好的安全性能,;,可靠而且不能间断”的特点。,IDC,机房的环境应满足计算机等各种微电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全防范、防漏、电源质量、振动、防雷和接地等的要求。并应该是一个安全可靠、舒适实用、节能高效和具有可扩展的机房。,机房是数据中心重要的基础设施，可以比喻为数据中心的摇篮。它是指在一个物理空间内实现信息的集中处理、存储、传输、交换、管理。计算机设备、服务器设备、网络设备、存储设备等是数据中心机房的核心设备。这些设备运行所需要的环境因素，如供电系统、空调系统、消防系统、机房与监控系统是数据中心机房重要的物理基础设施。,数据中心机房属于电子信息系统机房的范畴，与一般的电子信息系统机房相比，其地位更加重要，设施更加完善，性能更加优良。,数据中心机房建设是一个系统工程，它由主机房,(,包括网络交换机、服务器群、存储器、数据输入,/,输出配线、通信区和网络监控终端等,),、基本工作间,(,包括办公室、缓冲间、走廊、更衣室等,),、第一类辅助房间,(,包括维修室、仪器室、备件间、存储介质存放间、资料室,),、第二类辅助房间,(,包括低压配电、,UPS,电源室、蓄电池室、精密空调系统用房、气体灭火器材间等,),、第三类辅助房间,(,包括储藏室、一般休息室、洗手间等,),组成的。主机房内放置大量网络交换机、服务器群等，是综合布线和信息化网络设备的核心，也是信息网络系统的数据汇聚中心，其特点是设备,24h,不间断运行，电源和空调不允许中断，对机房的洁净度、温湿度要求较高。,机房内安装有,UPS,不间断电源、精密空调、机房电源等大量配套设备，需要配置辅助机房。为了方便管理，有时将通信机房与信息网络机房合在一起建设，使得机房的面积相对较大。此外，机房布局时还应设独立的出入口,;,当与其他部门共用出人口时，应避免人流、物流交叉,;,人员出人主机房和基本工作间应更衣换鞋。机房与其他建筑物合建时，应单独设防火分区。机房安全出口不应少于两个，并尽可能设于机房两端。,机房的各个系统是按功能需求设置的，其主要工程包括机房区、办公区、辅助区的装修与环境工程,;,可靠的供电系统工程,(UPS,、供配电、防雷接地、机房照明、备用电源等,);,专用空调及通风,;,消防报警及自动灭火,;,智能化弱电工程,(,视频监控、门禁管理、环境和漏水检测、综合布线、,KVM,系统等,),。,机房地面,数据中心的总体建筑结构根据电信级数据中心的特点设计建造。地面具有高达,8,级的抗震强度，每平方米有,1600,公斤的承重能力，可在各种特殊情况下最大限度地保障客户设备和数据的安全。,机房地板,活动地板在计算机房中是必不可少的。机房采用的是豪华的架空抗静电全钢活动地板，地板敷设高度为,0.4,米，地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等）。,地板工程,地板工程,UPS,系统,机房,UPS,电源系统,UPS,的用途主要有两方面：一是应急使用，防止突然断电而影响设备正常工作，给用电设备造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电力线噪声和频率偏移等“电源污染”，改善电源质量，为用电设备提供高质量的电源。,UPS,主要由整流系统、储能系统、变换系统和开关控制系统四个部份组成，在电力供电系统供电时整流系统就是一个将交流电（,AC,）转化为直流电（,DC,）的装置，经滤波稳压后供给逆变器或者给储能系统充电，起到充电器的作用。,UPS,系统,UPS,电池柜,UPS,系统配线柜,照明系统,机房照明及应急照明系统,主机房按,电子计算机机房设计规范,（,GB50174-93,）要求，照度为,400Lx;,电源室及其它辅助功能间照度不小于,300Lx,；,在机房各处安装了疏散指示灯、安全出口标志灯，照度大于,1Lx,；,机房内、走廊、楼梯口装有应急备用照明灯，照度不小于,30Lx.,接地系统,机房接地形式为机房专用直流逻辑地，设一组新的接地极，接地电阻小于,1,；,机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地（其电阻小于,4,）,防雷系统,大楼沿低压线路进户的传导直击雷是不大可能的。中心机房内设备主要需要进行直接雷击引起的电阻耦合方式（地电位反击）的防护、以及附近高层建筑落雷时造成的电感性、电容性耦合干扰的防护。,1,等电位接地的处理,接地是避雷技术最重要的环节，而且小型机以上的计算机系统对接地要求也很高，其接地地阻通常要求小于,1,欧姆以下。但对于避雷技术来说，地阻小于,4,欧姆即可。应将避雷接地、电器安全接地、交流地、直流接地统一为一个接地装置，避免不同的地之间产生反击。,2.,电源部分防雷设计,根据雷电流大、防雷器存在残压及设备耐冲击水平低的特性，应遵循多级保护，层层泻能的原则，选择安装避雷器，进行电源线路的过压保护。,3.,信号系统的防雷设计,机房的数据通信线路有以太网双绞线、,DDN,专线、光纤线路以及电话线备份线路，必须对进出机房的的所有通信线路进行防雷处理，才能保护机房的安全。,空调系统,机房室内环境参数,夏季：温度,23,2,，相对湿度,50%,冬季：温度,20,2,，相对湿度,50%,机房共采用,7,台艾默生模块化精密空调，采取下送风、上回风的送风方式达到恒温恒湿的目的。,空调系统,空调系统,门禁系统,门禁管理系统的主要目的是保证重要区域设备和资料的安全。系统实现对来访者的身份确认和通道控制。,卡片采用现在流行的感应式卡片。卡出入系统具有权限设置的功能，即每张卡可进出的时间、可进出哪道门，可为不同的卡片持有者不同的权限。每次有效的进入都有存档或统计。,消防系统,高层建筑防火设计规范,GBJ45-82,火灾自动报警系统设计规范,GBJ116-88,(2),消防自动报警及控制系统的组成,消防控制中心包括智能火灾报警控制主机，用于集,中报警及控制。,消防控制中心外围报警及控制包括光电感烟探测器、,感温探测器、组合控制器和气瓶等。上述设备位于各,楼层现场和端子箱内。,保安监控系统,在公共区域和出入口处、机房内机架间、,VIP,机房、核心机房、网管中心、动力机房,楼梯与走廊,电梯等均装有摄象机，进行,7,24,全方位闭路电视监控录像。录象保留,30,天。,专业保安人员,24,7,365,小时机房值守，随时巡视。,在机房的进出入大门里安装被动红外探头，设防其间所有非正常开启将立即触发报警。,综合布线系统,现代的建筑物，其楼内信息传输通道系统,(,布线系统,),已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案,;,同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。,机柜,机柜,网络拓扑图,数据中心的等级分为,A,级、,B,级和,C,级；,A,级为容错型（系统,A+,系统,B,）；,B,级为冗余型；,C,级为基本型。,设计标准：,电子信息系统机房设计规范,GB50174-2008,
