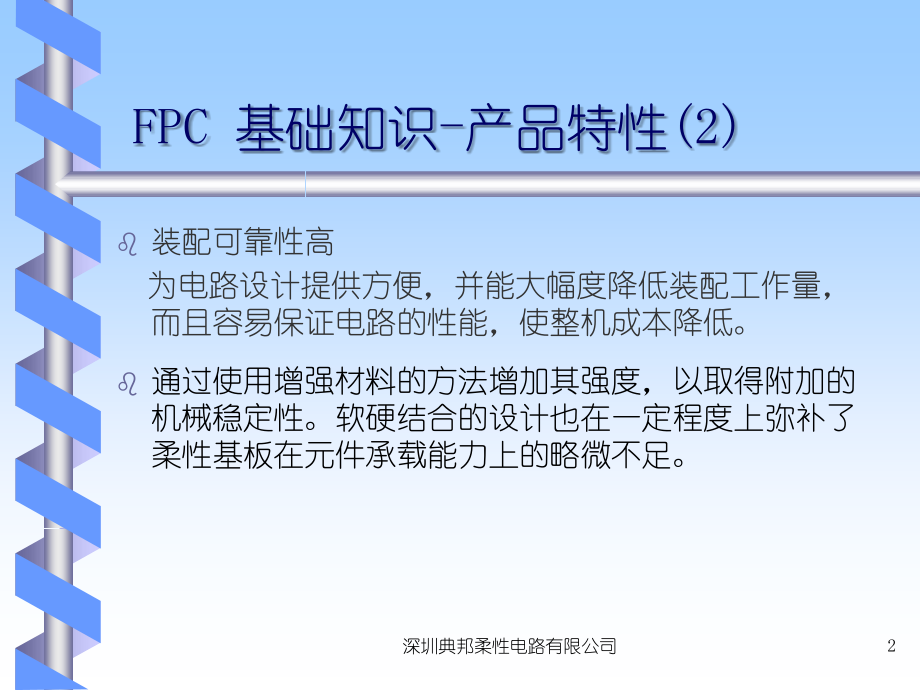

按一下以編輯母片標題樣式,按一下以編輯母片本文樣式,第二階層,第三階層,第四階層,第五階層,深圳典邦柔性电路有限公司,第,*,页,FPC基础知识解析,FPC,基础知识-产品特性(2),装配可靠性高,为电路设计提供方便，并能大幅度降低装配工作量，而且容易保证电路的性能，使整机成本降低。,通过使用增强材料的方法增加其强度，以取得附加的机械稳定性。软硬结合的设计也在一定程度上弥补了柔性基板在元件承载能力上的略微不足。,2,深圳典邦柔性电路有限公司,FPC,基础知识-产品用途,照相机、摄影机,CD-ROM、DVD,硬驱、笔记本电脑,电话、手机,打印机、传真机,电视机,3,深圳典邦柔性电路有限公司,FPC,基础知识-构成示意图,一、单面板,覆盖膜,铜箔,基板,保强板/接着剂,粘合剂,粘合剂,导体面,4,深圳典邦柔性电路有限公司,FPC,基础知识-构成示意图,二、双面板,覆盖膜,铜箔,基板,补强板/接着剂,通孔镀铜,铜箔,覆盖膜,铜箔,基板,通孔镀铜,铜箔,粘合剂,粘合剂,粘合剂,粘合剂,粘合剂,粘合剂,通孔,5,深圳典邦柔性电路有限公司,FPC,基础知识-加工流程,一、前工程(1),投入,C,通孔加工,干膜层压,整面/化学研磨,通孔电镀,曝光,显像,蚀刻,剥离,6,深圳典邦柔性电路有限公司,FPC,基础知识-加工流程,一、前工程(2),整面/化学研磨,阻焊油墨印刷,覆盖膜冲压,热硬化,覆盖膜贴合,覆盖膜热压,阻焊油墨,覆盖膜,7,深圳典邦柔性电路有限公司,FPC,基础知识-加工流程,一、前工程(3),整面/化学研磨,防氧化处理,镀金,镀锡铅,后工程,8,深圳典邦柔性电路有限公司,FPC,基础知识-加工流程,二、后工程,前工程,外形冲压,电镀连线冲断,定位用孔加工,ADH/,保强板贴合,开/短路检查,出货,出货前检查,全数检查,9,深圳典邦柔性电路有限公司,FPC,基础知识-品质特性要求,制品外观:,MIL-STD-105E,普通检查水准,AQL0.40,电气特性:,绝缘阻抗,线间阻抗,导线阻抗,导线感抗,耐电压破坏,机械特性:,剥离强度,柔软度,耐挠屈,化学特性:,耐,药性,耐溶剂性,环境要求:,盐水喷雾试验,温湿度测试,锡铅高温测试,冷热冲,压测试,尺寸要求:,导线寸法,制品形状寸法,几何公差,10,深圳典邦柔性电路有限公司,FPC,前工程贴干膜,将感光干膜通过一定的压力、温度粘贴于基材上,。,注意事项：温度、压力、速度,贴膜前,铜箔,基板,干膜,铜箔,基板,贴膜后,11,深圳典邦柔性电路有限公司,FPC,前工程曝光,利用光感应方式，将曝光光源通过制品线路形状的菲林（胶片），照射到感光干膜上，使之感光。被光射到的感光膜形成保护层，未被光射到的感光膜则没有保护层。,怎么回事呢？,12,深圳典邦柔性电路有限公司,FPC,前工程曝光断面图,曝光菲林（胶片）,曝光光源,曝光工程,铜箔,基板,干膜,13,深圳典邦柔性电路有限公司,显像,铜箔,基板,干膜,FPC,前工程显像,用显像液将未被光射到的干膜或感光性油膜洗去，,以露出待蚀刻或电镀或其他处理的铜面。,注意事项：了解需使用化学药品的性质，并小心操作。,14,深圳典邦柔性电路有限公司,FPC,前工程蚀刻,蚀刻,铜 箔,基板,干膜,将显像后产品上无干膜或抗蚀油墨覆盖的铜箔蚀刻掉，以形成所需的线路。,注意事项：了解需使用化学药品的性质，并小心操作。,15,深圳典邦柔性电路有限公司,FPC,前工程剥离,剥离,铜箔,基板,将蚀刻后剩下的,干膜或抗蚀油墨,剥离，直接露出来的铜即为所需的线路。,注意事项：了解需使用化学药品的性质，并小心操作。,16,深圳典邦柔性电路有限公司,在线路表面贴上已冲压好定位孔的覆盖膜，此时两者之间尚未紧密贴合称为假接着。,覆盖膜作用：表面绝缘,保护线路，防止线路伤痕,防止导电性异物掉入线路中引起短路,FPC,前,工程覆盖膜定位,17,深圳典邦柔性电路有限公司,借助压着机高温、高压将接着剂溶化使覆盖膜与铜线完全贴合，粘性更牢固。,FPC,前,工程覆盖膜压合,铜箔,基板,覆盖膜,18,深圳典邦柔性电路有限公司,基本制作类型,化学清洗,锡铅电镀,镀镍金（,Ni/Au),沉镀铜,喷锡,防氧化,FPC,前,工程表面处理,19,深圳典邦柔性电路有限公司,将表面处理后制品表面的残留物、异物等清洗干净，并经干燥后取出。,FPC,前,工程化学清洗,铜箔,基板,覆盖膜,表面处理部,20,深圳典邦柔性电路有限公司,针对锡铅电镀时产生的不良进行检查。,检查项目：电镀部位的外观检查,测量镀部锡铅成份比,FPC,前,工程电镀检查,21,深圳典邦柔性电路有限公司,FPC,后工程-开窗、电测连线冲断,开窗：将覆盖膜保强板粘合剂产品等待加工物品冲压,成规定形状。,规范作业方法,减少品质事故及安全事故,电测连线冲断：将制品上不需连通的导线切断，便于,电测,22,深圳典邦柔性电路有限公司,FPC,后工程-电测试,使用电检仪器将制品完全通电，以检测制品线路是否有合线、断路等严重不良。,电气检查中可发现的不良有：,不良代码,o,s,项目 断路 短路,电检注意不良：电检探针造成的表面处理部打痕,23,深圳典邦柔性电路有限公司,FPC,后工程-保强板贴合,将保强板粘到产品上，使产品指定部位增加一定的强度和厚度，以便于客户的安装或装配。,产品上“,S”,线为贴保强板标记线，“,A”,线为贴粘合剂标记线。,24,深圳典邦柔性电路有限公司,FPC,后工程-保强板压着,使用机器对贴合保强后的制品进行压着，使制品与保强完全贴合。,条件设定控制：温度、时间、压力,注意不良：气泡（保强与基板之间）发生原因：温度或压力不够造成,25,深圳典邦柔性电路有限公司,FPC,后工程-烘烤,依赖烘箱的持续加温处理，使保强完全反应与制品连接更紧密。,根据保强与制品特性要求而决定是否进行烘箱熟化。,烘箱熟化注意事项：烘箱后在仍有余热的情况下，,从烘箱中取出制品时要特别注意,26,深圳典邦柔性电路有限公司,FPC,后工程-外形,利用模具冲头将覆盖膜、加强板、粘合剂加工成规定形状；将整张产品按图纸加工成单个产品。,注意不良：偏移（制品本身尺寸的偏移）,毛刺（制品边缘的丝状碎屑）,27,深圳典邦柔性电路有限公司,FPC,后工程-最终检查,根据检查标准对单个的成品进行全面的检查。,最终检查员需持有“资格证书”方可上岗。,注意事项：不良率高时需报告,检查方式根据制品不同要求有：,目视检查,显微镜（最小10倍数）检查,28,深圳典邦柔性电路有限公司,FPC,后工程-出货检查,根据抽检标准对最终检查后的制品进行抽检。即从一批产品中随机抽取一部分制品检查，以判定整批产品是否合格。若不合格，则必须返回到最终检查进行再选别。,抽样检查员也须持有,“资格证书”方可上岗,必须认真、仔细！,29,深圳典邦柔性电路有限公司,FPC,后工程-包装,将抽检合格后的成品根据不同的包装要求包装成袋，装箱后即可出货。,30,深圳典邦柔性电路有限公司,FPC,基础知识-特性的提醒,FPC,制程过长,前后制程变化的相关性高,FPC的材质易受湿度影响,保存条件严格,FPC制程条件变更,相关的特性测试应该执行确认,FPC产品规格严格,显微镜确认的工作必须落实,31,深圳典邦柔性电路有限公司,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
