装表接电培训课件.ppt

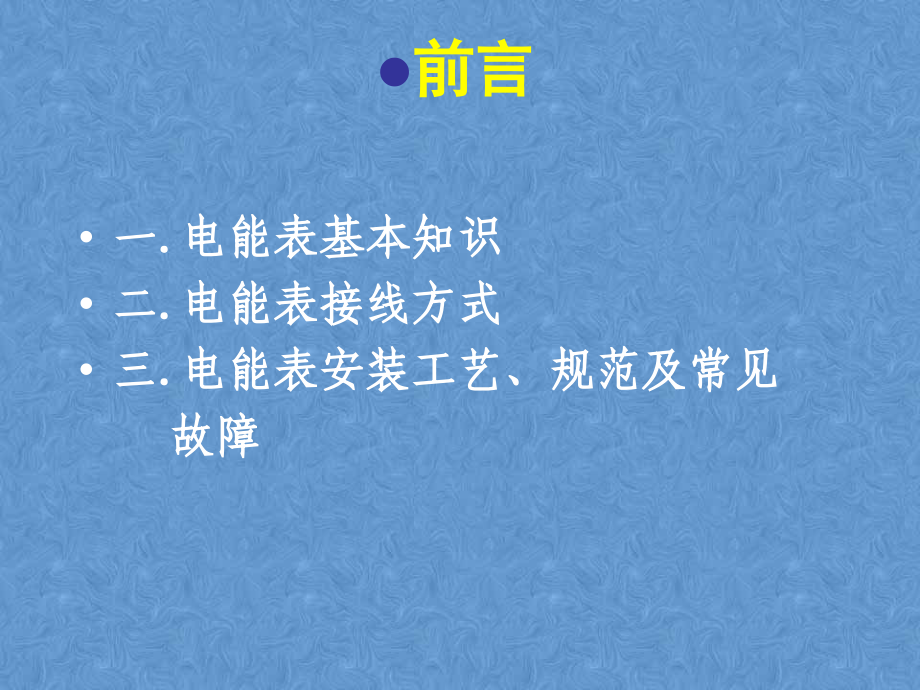

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,装表接电培训,前言,一.电能表基本知识,二.电能表接线方式,三.电能表安装工艺、规范及常见,故障,1.,概述,2.,电能表分类,3.,电能表用途,4.,电能表型号含义和铭牌标志,基本知识（一）,1.,概述,电能表是用于计量电能的电气仪表。凡是有用电的地方，都应有电能表。,单相电能表主要用于单相供电的，小容量的用电计量。如居民用户、普通商业、非工业户的用电计量。一般以3,0kw,为界，大于3,0kw,的应使用三相表供电。,三相电能表主要用于三相供电的，用户用电设备在,100,千瓦及以下或需用变压器容量在,50,千伏安及以下者，采用低压三相四线制供电。,其他用户采用高压供电方式。,基本知识（一）,2、,装表接电工作的重要性,装表接电工作是电力营销工作中最后一个非常关键的环节，是从计量装置的初始安装就一致跟踪服务，全程为用电客户的电力使用服务，直接关系到供用电双方的经济效益，目的是对用户日常使用的电费进行准确计量，为供电企业的电费收缴提供有力依据。,装表接电工作除了电力计量装置的安装，还包括计量装置故障处理、老旧计量装置的轮换、和反窃电等工作,3,、装表接电工的职责：,（1）负责新装、增装、改装及临时用电计量装置的设计、图 纸审核、检查验收及接电验收工作；,（2）负责互感器和电能表的事故更换及现场检查；,（3）负责套表计量安装及管理工作；,（4）负责计量装置的定期轮换工作；,（5）负责电能表和互感器的管理；,（6）定期做下一周期的电能表和互感器的需用计划；,（7）负责向表库领退电能表和互感器，并健全必要的领退 手续；,（8）定期核对计量装置的接线、倍率、运行情况。,4.电能表分类,按用途分为单相电能表和三相电能表，三相电能表又分为三相三线电能表和三相四线电能表；按特殊用途分为预付费电能表、复费率电能表和标准电能表；按计量原理可分为机械式电能表，电子式电能表好，机电式电能表。,基本知识（一）,5.,电能表的种类,单相电能表,三相有功电能表,三相无功电能表,最大需量电能表,预付费电能表,标准电能表,分时计费电能表,多功能电能表,智能电能表,基本知识（一）,6.,电能表的型号含义和铭牌标志,(1),型号含义,(2),准确度等级,(3),电能计量单位的名称和符号,(4),标定电流和额定电流,(5),额定电压,(6),电能表常数,基本知识（一）,(1),型号含义,国产电能表的型号一般按下列格式表示：,类别代号+组别代号+功能代号+设计序号+改进序号+派生序号,类别代号：D电能表,组别代号：A安培小时计；,B标准；,D单相；F伏特小时计；J直流；S三相三线；T三相四线；X无功；,功能代号：F分时计费;S电子式；Y预付费式；D多功能；M脉冲式；Z最大量；,设计序号：一般用数字表示,改进序号：一般用汉语拼音字母表示,改进序号：T湿热、干热两用；TH湿热专用；TA干热专用；G高原用；H船用；F化工防,腐。,基本知识（一）,(2),准确度等级,电能表的准确度等级用一个置于圆圈中的阿拉伯数字表示。如圆圈内的数字是,2.0,。则表明该表的准确度,2.0,级，也就是说它的基本误差不大于,2%,。通常有功电能表分为,0.5,级、,1.0,级、和,2.0,级，无功电能表分,2.0,级和,3.0,级。,（按,规程规定，,315KVA,及以下使用,2.0,级,315-2000KVA,使用,1.0,或,2.0,级,2000-10000KVA,使用,0.5,或,1.0,级,10000KVA,以上的使用,0.5,级）。,基本知识（一）,各类电能计量装置用配置的电能表、互感器的准确度等级表,电能计量装置类别,准确度等级,有功电能表,无功电能表,电压互感器,电流互感器,0.2S,或,0.5S,2.0,0.2,0.2S,或,0.2,0.5S,或,0.5,2.0,0.2,0.2S,或,0.2,1.0,2.0,0.5,0.5S,2.0,3.0,0.5,0.5S,2.0,-,-,0.5S,(3),电能计量单位的名称和符号,有功电能表用“千瓦时”即“,kwh”,无功电能表用“千乏时”即“,kvarh”,。,基本知识（一）,(4)标定电流和额定电流,例如5(60)安，即电能表的额定电流为5安，最大允许电流为60安，此“宽负荷电能表”指可以扩大其使用电流范围的电能表。对于三相电流表应在前面乘以相数，如31.5(6)安、35（60）安。,基本知识（一）,(5),额定电压,对于三相电能表应在前面乘以相数，如：,3380V,；对于三相四线电能表应标明线电压与相电压，并以斜线分开，如,3380/220V,；,用于高压计量,，,经电压互感器接入式电能表，应标明电压互感器的额定变比代替电压，如,310000/100V,。,基本知识（一）,(6),电能表常数的意义,电能表的常数一般都标示在它的铭牌上。国家有功电能表常数标明为,1kwh=,盘转数或,r/kwh,无功电能表常数标明为,1kvarh=,盘转数或,r/kvarh,。,基本知识（一）,电能表与互感器联合接线,1,、电能表接线端子布置,2,、采集终端接线端子分布情况,3,、联合接线盒接线端子分布情况,4,、互感器接线端子分布情况,接线方式（二）,一,.,单相有功电能表正确接线,接线说明,接线方式（二）,接线说明,接线方式（二）,二,.,三相四线有功电能表的正确接线,接线说明,三相电能表,采集终端,联合接线盒,高压电压、电流互感器二次接线端子,高压组合互感器（计量箱）,高压组合互感器,三、电能计量装置的,安装,接线规,则,1.三相电能表经互感器接线方式,2.安装要求,3.电能计量装置故障种类及应对措施,主要内容,1、三相电能表经互感器的接线,（既是原理图，又是实际接线图）,（1）、低压三相四线有功电能表经电流互感器接线,（2）、高压三相四线有功电能表经电压互感器和电流,互感器的接线,（3）、高压三相三线电能表经电压互感器、电流互感,器接线,1,、低压三相四线有功电能表经电流互感器接线,S1,S2,P2,P1,S1,S2,P2,P1,S1,S2,P2,P1,经,TA,接入式,直接接入式,（1）、低压三相四线有功电能表经电流互感器接线,低压三相四线有功电能表经电流互感器接线适用于计量低压大电流（电流大于,50A,）负荷。,(2)、高压三相四线有功电能表经电压互感器和电流互感器接线,S1,S2,P2,P1,S1,S2,P2,P1,S1,S2,P2,P1,经,TA,、,TV,接入式,(2)、高压三相四线有功电能表经电压互感器和电流互感器接线,高压三相四线有功电能表经电压互感器和电流互感器的接线适用于,110KV,及以上电网（中性点有效接地电网）。,(3)、高压三相三线电能表经电压互感器、电流互感器接线,S1,S2,P2,P1,S1,S2,P2,P1,经,TA,、,TV,接入式,(3)、高压三相三线电能表经电压互感器、电流互感器接线,高压三相三线有功电能表经电压互感器和电流互感器的接线适用于,10KV,、,35KV,电网（中性点非有效接地电网）。,高压组合互感器安装图,高压组合互感器安装图,高压组合互感器安装图,高压组合互感器安装图,(4)、归纳总结,a、,电能计量装置：,电能计量装置包括各种类型的电能表、计量用电压互感器（TV）、电流互感器（TA）及二次回路、计量柜（箱）等。,b、上述三种接线的适用范围,（a）低压三相四线有功电能表经电流互感器接线适用于计量低压大电流（电流大于50A）负荷。,（b）高压三相四线有功电能表经电压互感器和电流互感器的接线适用于110KV及以上电网（中性点有效接地电网）。,（c）高压三相三线有功电能表经电压互感器和电流互感器的接线适用于10KV、35KV电网（中性点非有效接地电网）。,c、上述三种正确接线,（a）低压三相四线有功电能表经电流互感器接线需接10根线：六根电流线、四根电压线。,1,2,3,4,5,6,7,8,9,10,1,2,3,4,5,6,7,8,9,10,（b）高压三相四线有功电能表经电流互感器、电压互感器接线需接10根线：六根电流线、四根电压线。,1,2,3,4,5,6,7,8,9,10,1,2,3,4,5,6,7,8,9,10,（c）高压三相三线有功电能表经电流互感器、电压互感器接线需接7根线：四根电流线、三根电压线。,1,2,3,4,5,6,7,1,2,3,4,5,6,7,2、安装要求,1、计量柜（屏、箱）,（1）、63kV及以上的计费电能表应配有专用的电流、电压互感器或电流互感器专用二次绕组和电压互感器专用二次绕组。,（2）、35kV电压供电的计费电能表应采用专用的互感器或电能计量柜，电能计量柜按GB/T16934规程规定选用。,（3）、10kV及以下电力用户处的电能计量点应采用全国统一标准的电能计量柜（箱），低压计量柜应紧靠进线处，高压计量柜则可设置在主受电柜后面。,（4）、居民用户的计费电能计量装置，必须采用符合要求的计量箱。,2、电能表,（1）、电能表应安装在电能计量柜（屏）上，每一回路的有功和无功电能表应垂直或水平排列，无功电能表应在有功电能表下方或右方，电能表下端应加有回路名称的标签，两只三相电能表相距的最小距离应大于80mm,单相电能表相距的最小距离为30mm，电能表与屏边的最小距离应大于40mm.,（2）、室内电能表宜安装在0.8m-1.8m的高度（表水平中心线距地面尺寸）。,（3）、电能表安装必须垂直牢固，表中心线向各方向的倾斜不大于1,。,（4）、装于室外的电能表应采用户外式电能表。,（5）、电能表宜安装在防尘、防震、通风、防火、易抄表管理的地方。,3、基本施工工艺,基本要求：按图施工、接线正确；电气连接可靠、接触良好；配线整齐美观；导线无损伤、绝缘良好。,安装示意图,（1）、二次回路接线应注意电压、电流互感器的极性端符号。接线时可先接电流回路，电流互感器二次回路宜按分相接线方式，按,黄,、,绿,、,红,相色逐相接入。,（2）、二次回路接好后，应进行接线正确性检查。,（3）、电流互感器二次回路每只接线螺丝只允许接入两根导线。,（4）、当导线接入的端子是接触螺钉，应根据螺钉的直径将导线的末端弯成一个环，其弯曲方向应与螺钉旋入方向相同，螺钉（或螺帽）与导线间、导线与导线间应加垫圈。,（5）、直接接入式电能表采用多股绝缘导线，应按表计容量选择。遇若选择的导线过粗时，应采用断股后再接入电能表端纽盒的方式。,（6）、当导线小于端子孔径较多时，应在接入导线加扎线后再接入。,（7）、二次回路导线应选用铜质单芯绝缘线，电流互感器二次回路导线选择应不小于4mm,2,，电压互感器二次回路导线选择应不小于2.5mm,2,。,3、电能计量装置故障种类及应对措施,（1）、电能计量装置的故障种类很多，大致分为：,a、电能表故障，包括机械故障与电气故障，即卡字、倒盘、擦盘、跳字、潜动、止逆失灵、电能表超差、电能表计量不准、峰谷平电量与总电量不相等、机械与电子计度电量不相等、不能通讯、程序乱、时间不准、时段错误、多功能电能表计量功能错误等；,b、应雷击或过负荷烧毁电能表、电力互感器；,c、电能计量装置接电错误；,d、电压互感器二次回路熔丝熔断或二次回路接触不良和断线；,3、电能计量装置故障种类及应对措施,e、电流互感器二次回路开路、匝间短路，二次 回路三相电流短路；,f、电流、电压互感器超差；,e、电流、电压互感器变比不正确；,g、客户处电能计量器具失窃。,（2）、计量装置问题的应对措施,a、电能计量装置安装完工后，应加强检查，检查电能计量装置导线接线是否正确，各连接部位螺丝是否紧固；,3、电能计量装置故障种类及应对措施,b、加强日常巡视检查，及时发现问题，可利用抄表、现场检查、电能计量装置周检等工作进行检查，对新装专变用户，须在投运后一个月内进行首检；,c、电能计量装置各加封点必须加装封印，对一些运行时间长，不满足封闭性条件的计量装置进行封闭性改造，杜绝人为因素造成的计量失准；,d、严格按照规程规定配置电能计量装置，提高计量准确性，随着制造水平的提高，电能表、互感器准确度等级大幅提高，要严格按配置规范配置；,3、电能计量装置故障种类及应对措施,e、加强对新购电能计量装置的验收，保证电能表、互感器等计量装置质量；,f、充分利用用户用电信息采集系统，加强对电能计量装置运行状况的监控，对计量装置的电流、电压等重要参数认真监控，特别是雷雨后，重点监控电压是否正常，发现问题及时解决；,g、加强对工作人员培训，提高人员业务素质和工作责任心,结束语,以上的几类故障，也只是电能计量装置故障其中的一部分，在现实工作中，电能计量装置故障类型是多种多样的，解决的方式也不尽相同，只有在工作中不断学习、总结，提高自身的业务技能水平，才能有针对性的采取各种行之有效的措施来解决工作中遇到的问题。,电表箱内有异物造成电表烧毁,电表接触不良造成电表烧毁,电表接触不良造成电表烧毁,装表时零线接线不牢固烧坏接线端子,装表时电流负荷出线接触不良烧坏接线端子,装表接线时镙丝拧在胶皮上造成电表接触不良,装表接线时电源进线接触不良造成烧坏接线端了,
