交通标志标牌概述及预算.ppt

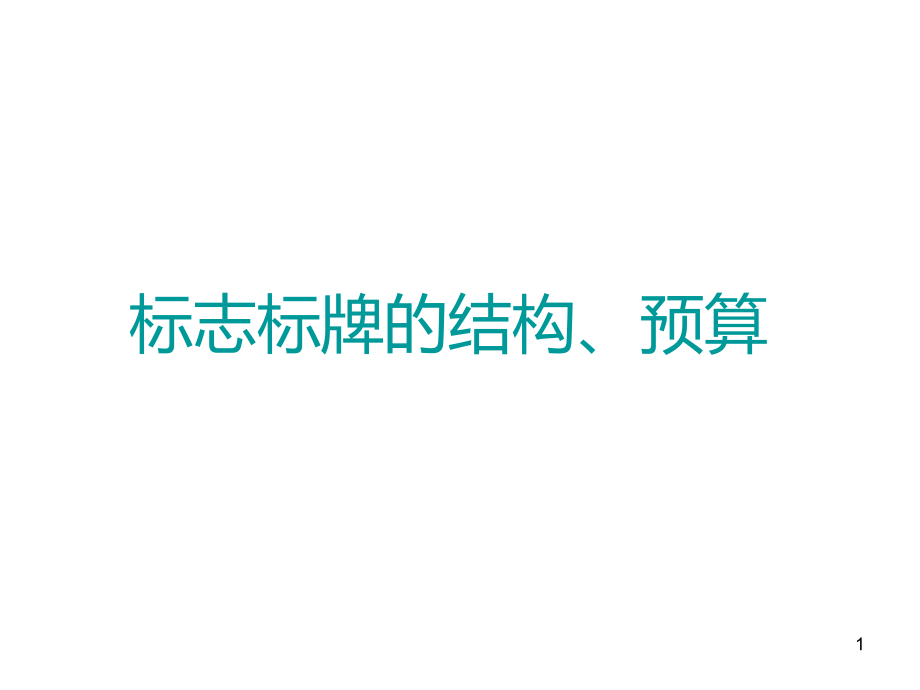

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,标志标牌的结构、预算,1,1、什么是交通标志标牌,2、标志标牌的分类,3、标志标牌的组成（标志板与支撑件）,4、标志板的制作工艺,5、标志板的价格核算,6、支撑件的制作工艺,7、支撑件的价格核算,8、标志标牌的安装,培训步骤,2,一、什么是交通标志标牌,道路交通标志是以,颜色,、,形状,、,字符,、,图形,等向道路使用者,传递信息,，用于管理交通的设施。,参考GB5768-2009,3,二、标志标牌的分类,道路交通标志牌按照其作用，分为,主标志,和,辅助标志,两大类,4,主标志,a)警告标志：警告车辆、行人注意交通的标志,b)禁令标志：禁止或限制车辆、行人交通行为的标志,c)指示标志：指示车辆、行人应该遵循的标志,d)指路标志：传递道路方向、地点、距离信息的标志,e)旅游区标志：提供旅游景点方向、距离的标志,f)作业区标志：告知道路作业区通行的标志,g)告示标志：告知路外设施、安全行驶信息以及其他信息的标志,辅助标志：附设在主标志下，对其进行辅助说明的标志。,5,1、警告标志：,是警告车辆驾驶人、行人前方有危险的标志，道路使用人需谨慎行动。,警告标志的颜色：通常为黄底、黑边、黑图形。注意信号灯、叉形符号、斜杠符号特殊。,警告标志的形状：为等边三角形，三角形顶角向上。,6,2、禁令标志：,表示禁止、限制，及相应解除的含义，道路使用者需严格遵守。,禁令标志的颜色：除个别标志外，为白底、红圈、红杠、黑图形。图形压杠。,禁令标志的形状：通常为圆形，但停车让行标志为八角形，减速让行的标志为顶角向下的等边三角形。,7,3、指示标志：,表示指示车辆和行人行进的含义，道路使用人需遵守。,指示标志的颜色：除个别标志外，为蓝底白图形。,指示标志的形状：分为圆形、长方形和正方形。,8,4、指路标志：,表示道路信息的指引，为驾驶者提供去往目的地所经过的道路、沿途相关城镇、重要公共设施、服务设施、地点、距离和行车方向等信息。,指路标志的颜色：除特别说明外，一般道路指示标志为蓝底、白图形、白边框、蓝色衬边；高速公路和城市快速路指路标志为绿底、白图形、白边框、绿色衬边。,指路标志的形状：除个别标志外，为长方形和正方形。,9,10,5,、辅助标志：,凡主标志无法完整表达或指示其规定时，为维护行车安全与交通畅通的需求，应设置辅助标志。,辅助标志的颜色：白底、黑字（图形）、黑边框、白色衬边,辅助标志的形状：矩形。,11,三、标志标牌的规格,以国标（GB5768-2009）为准，或按设计及客户要求制作,常用尺寸：,三角牌分为：边长700mm、边长900mm、边长1100mm,圆牌：直径600mm、直径800mm、直径1000mm、直径1200mm,矩形标牌：长宽比按国标书要求，结合实际情况等比例放大或缩小,12,三、标志标牌的组成,道路交通标志由,标志板,及,支撑件,组成,参考道路交通标志板及支撑件GB/T 23827,13,1、单柱式标志牌,14,单柱式标志牌,15,2、多柱式标志牌,16,多柱式标志牌,17,3、单悬臂式标志牌,18,单悬臂式标志牌,19,单悬臂式标志牌,20,4、双悬臂标志牌,21,双悬臂标志牌,22,双悬臂标志牌,23,四、标志板的制作工艺,标志板由底板+反光膜+固定件组成,结合,底板一般为铝板，简易施工标牌通常为镀锌板,反光膜按设计要求分别使用相应级别的反光膜,固定件一般为相应型号的铝滑槽及抱箍螺栓，简易施工标志为直接铆钉固定。,按设计要求将反光材料加工成图形、字符后粘贴到已安装固定件的底板上，此标志板制作完毕。,注：反光膜标准参考道路交通反光膜GB/T 18833-2012,24,标志板面不应出现以下缺陷：,a)裂纹、起皱、边缘剥离,b)明显的气泡、划痕及各种损伤,c)颜色不均匀,d)逆反射性能不均匀,e)不得有明显的凹凸变形,25,标志板的价格核算,a)铝板的价格：,长(m),高(m),厚度(mm),2.71,铝板单价（元/kg）,b)反光膜的价格,长(m),高(m),1.6(损耗系数),反光膜单价(元/),c)铝滑槽价格,60#滑槽通常可按照25元/米(已含人工),80#滑槽通常可按照30元/米(已含人工),d)抱箍及螺栓价格,以公司定价为准,26,例：,要求：3M超强级反光膜、3mm铝板、80#滑槽、140抱箍,标志牌规格3m,3m、单悬臂式。,27,计算价格,a)铝板的价格：,3(m),3(m),3(mm),2.71,22（元/kg）=1609.74,b)反光膜的价格,3(m),3(m),1.6(损耗系数),150(元/)=2160,c)铝滑槽价格,如图可知单悬臂式，所需滑槽数量按标准计算为5条,3m=15米,80#滑槽30元/米,15=450,d)抱箍及螺栓价格,由滑槽数量可知抱箍数量=10套,140抱箍及螺栓价格=10,15元/套=150元,28,滑槽及抱箍数量的估算方式,29,四、支撑件的制作工艺,标志牌支撑件分为：立柱、横梁、法兰盘、抱箍、紧固件等，其力学性能应符合GB/T 8126、GB/T13793、GB/T700及有关设计要求。,钢结构的支撑件，其防腐层质量应符合GB/T18226的要求，其中采用单一热侵镀锌处理时，热侵镀锌量应满足以下规定：,a)标志底板、滑槽、横梁、立柱、法兰盘等大型结构件、其镀锌量不低于600g/,b)抱箍、紧固件等小型构件，其镀锌量不低于350g/,30,支撑件的价格计算,1、圆钢管重量,直径(mm)-厚度(mm),厚度(mm),长度(m),0.02466(系数)=钢管重量(kg),支撑件的价格以支撑件的重量计算，大多数支撑件以圆形钢管、法兰钢板、加劲件等焊接而成。,2、钢板重量,长(m),宽(m),厚度(mm),7.85(钢铁密度)=钢板重量(kg),3、加劲件、三角铁重量,以实际重量为准,31,例：,注：热侵镀锌处理、底法兰规格：600,600,20mm、横梁法兰规格：300,300,12mm,底法兰加劲件估计重量：4,1.5kg,横梁法兰加劲件估计重量：10kg/套,32,五、标志标牌的安装,根据国标要求，一般标志标牌的安装采用预埋式,部分标志标牌安装可附着于原有标牌立柱上,临时性(短期)标牌的安装依据节省成本、施工方便、不影响美观及通行的原则，合理采取安装方式。,33,预埋式标牌的安装,34,预埋式标牌的安装,35,立柱底法兰示意图,36,预埋件示意图,37,预埋基础,预埋基础的大小的设计主要为了加强标志牌的抗风载能力，使标志标牌长久、安全的竖立，不因为恶劣的气候而产生倾倒、摇晃等安全隐患。,预埋基础的混凝土浇灌一般采用C25#混凝土，其重量约为2.4t/m,38,39,40,41,
