冷却塔培训教材.ppt

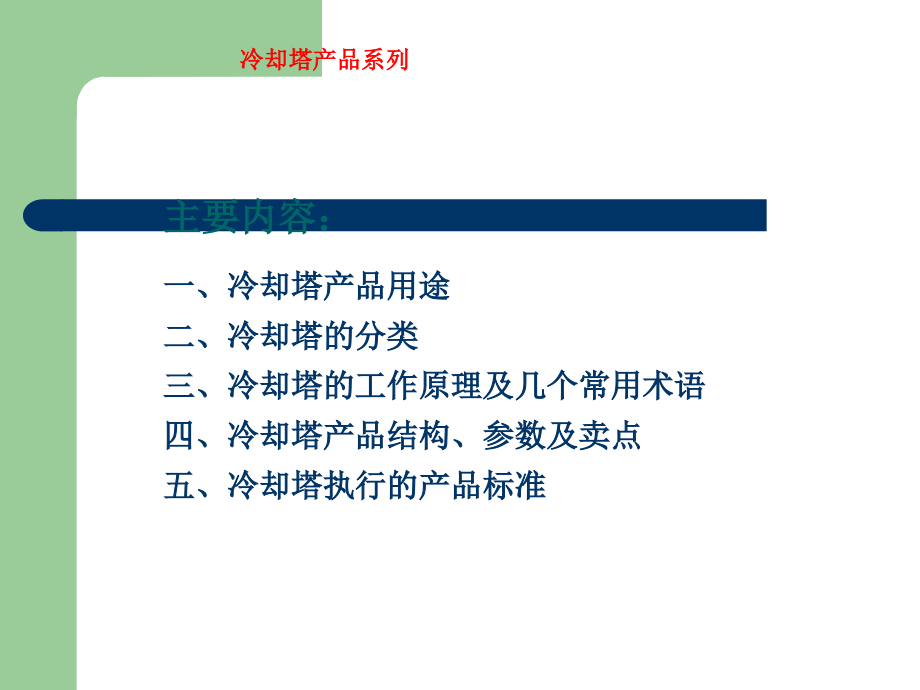

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,格瑞德集团培训系列教材,产品知识,冷却塔产品系列,冷却塔产品系列,主要内容：,一、冷却塔产品用途,二、冷却塔的分类,三、冷却塔的工作原理及几个常用术语,四、,冷却塔产品结构、参数及卖点,五、,冷却塔执行的产品标准,一、冷却塔产品用途,冷却塔产品系列,中央空调系统中使用冷却塔主要为制冷机组中制冷剂降温；,冷却塔,冷却塔产品系列,冷却塔在工业行业中的应用,冷却塔,冷却塔产品系列,工业流体中的应用,发电厂,冷却塔产品系列,冷却塔产品系列,二、冷却塔的分类,冷却塔可按不同的方式进行分类,A,、按通风方式分：,自然通风冷却塔（如热电厂中使用的双曲线塔，无机械动力，靠塔内外空气密度差所产生的自然升力通风）,机械通风冷却塔（通风方式为机械动力通风）,冷却塔产品系列,B,、按热水和空气的接触方式分：,开式冷却塔（冷却循环水和外界空气直接接触）,特点：设备投资较少。,不足：循环水水质不易控制，水质差。,闭式冷却塔（循环水和外界空气不直接接触，通过间壁式换热器换热）,特点：循环水水质易控制，水质好。,不足：设备投资较大。,冷却塔产品系列,C,、按循环水和空气的相对流动方向分：,逆流式冷却塔（循环水自上而下空气自下而上逆向流动）,横流式冷却塔（循环水自上而下流动，空气沿冷却塔两进风侧横向流动，与循环水流向正交）,冷却塔产品系列,普通型冷却塔（标准工况下水温降,5,）,工业型冷却塔（标准工况下水温降,10,）,D,、按所选用材质的不同分：,E,、按水温降不同分：,玻璃钢冷却塔,不锈钢冷却塔,三、冷却塔的工作原理及几个常用术语,（,一）冷却塔的工作原理,、开式冷却塔,冷却塔是通过空气与水在冷却塔的淋水填料装置中的相对流动，利用水的蒸发以及空气和水的热传导带走水中热量的设备。,开式冷却塔工作原理图,、封闭式冷却塔,工作流体（纯水或其他液体）在闭式冷却塔的盘管中循环，流体热量被盘管的管壁吸收后，通过顶部的风机把管壁的热量排出机外，当流体温度超过设定温度时自动启动喷淋系统，喷淋水在湿热的管壁形成水膜吸热蒸发变成水蒸气，被流动的空气带走，未被蒸发的水滴则落在积水槽循环使用。盘管里的流体封闭式循环,。,封闭式冷却塔工作原理图,（二）几个常用术语,进塔水温,t1,：进入冷却塔热水的温度,出塔水温,t2,：进入冷却塔的热水经冷却塔冷却后,的水温,冷却水量,Q,：冷却塔单位时间内所处理的水量（,M,3,/h,）,湿球温度,(),：是用一个感温包附带有“湿袋”的,温度计测量出来的温度。湿球温度也是空气吹潮,湿的表面时测出的使水份蒸发的温度。,湿球温度的形成过程,：由于“湿袋”的水分不断蒸发，感温包表面形成一层很薄的饱和空气层，这层饱和空气的温度近似等于湿球温度。因此，湿球温度可理解为：在某一温度、湿度下，相对湿度转变为,=100%,时的温度。湿球温度也是蒸发散热的极限温度，也就是说冷却塔的 出水温度不可能低于当时的湿球温度。,淋水密度：单位时间内通过冷却塔单位面积的,水量,(M,3,/M,2,h),例：逆流式冷却塔长,3,米，宽,3,米，冷却水量为,150M3/h,淋水密度,=150,（,3X3,）,=16.67(M,3,/M,2,h,）,气水比：进塔干空气流量（,kg/h,）与进塔冷却,水流量（,kg/h,）之比。,噪声的标准测点：距塔进风口方向离塔壁水平,距离为一个塔直径（或当量直径）、离地面,1.5m,高的测点，当塔为方塔时，,当量直径,=1.13 AXB A,为塔长度、,B,为塔宽度,耗电比：冷却单位体积的循环水所消耗的电对于大型工业型塔不大于,0.045kW/,（,M,3,/h,），对于低噪声塔不大于,0.035kW/,（,M,3,/h,），单塔冷却水量小于,1000 M3/h,的工业塔不大于,0.05kW/,（,M3/h,）。以上耗电是按冷却塔电机的输入功率计算，并非输出功率,冷却能力：按水温降或冷却水量对比法求出的实测冷却能力与设计冷却能力的的百分比，不得小于,95%,。,飘水率：塔顶排风所带出的循环水，标准规定中小型冷却塔不大于名义冷却水量的,0.015%,，,大型冷却塔不大于名义冷却水量的,0.005%,。,1),、产品的结构,1,、,不锈钢逆流冷却塔,(,CNDC,系列,),该产品由高强玻璃钢风筒、电机、风机、减速机、改性填料、收水器、布水系统、不锈钢围护等几部分组成。,四、冷却塔产品结构、参数及卖点,冷却塔产品系列,2,）、产品主要性能指标,CNDC,系列额定水量,100,200,400,1000,m,3,/h,800,450,1000,2000,5000,*,10,3,kcal/h,4000,CNDC,系列冷效,冷效对应工况为：进水,37,，出水温度,32,，环境湿球温度为,28,，大气压力为,99.4kPa,冷却塔产品系列,3),、产品的竞争优势卖点,(,一,),高效换热，低能耗、性能优良,a,、,塔体四周安装进风百叶，风道顺畅，风阻小，噪音小，改善空气流场；,b,、,应用高效方形喷淋效果的先进布水系统、使热水与冷空气的接触面积大大增大；,c,、,应用设计优良的散热填料片，延长热水与冷空气的热交换时间；,d,、,大风机，低转速，大风量，低能耗。,冷却塔产品系列,(,二,),飘水少，防止污染，绿色环保效果更好，,2009,年获得山东省首家节水认证证书。,(,三,),体积小，重量轻，占地面积小,(,四,),噪声低、振动小,(,五,),安装、维修方便，外形美观，综合使用寿命更长,1),、产品的结构,2,、,不锈钢横流冷却塔,(,CHD,系列,),该产品由高强玻璃钢风筒、电机、风机、减速机、改性填料、收水器、布水系统、不锈钢围护等几部分组成。,冷却塔产品系列,CHD,系列不锈钢横流式方形冷却塔结构示意图,冷却塔产品系列,2,）、产品主要性能指标,CHD,系列额定水量,100,200,400,1000,m,3,/h,800,500,1000,2000,5000,*,10,3,kcal/h,4000,CHD,系列冷效,冷效对应工况为：进水,37,，出水温度,32,，环境湿球温度为,28,，大气压力为,99.4kPa,冷却塔产品系列,3),、产品的竞争优势卖点,(,一,),环保,采用不锈钢为原材料，不但可以重复再生使用，而且在生产过程中不会产生对环境及人体的损害，是当今冷却塔行业的环保先锋。,半密闭式水室设置，有效阻隔杂物和避免阳光对水室直接照射而产生藻类植物及细菌等对水系统的污染，水系统洁净度维护更有效，可杜绝冷却水被外界污染的弊端，有效保持系统水质。,冷却塔产品系列,(,二,),耐用,不锈钢冷却塔选用不锈钢复合结构，抗锈蚀，耐老化能力强。,(,三,),高效,采用不锈钢复合播水盘及固定式高效方形喷头均匀播水，高效方形喷淋效果的先进布水系统、使水均匀喷淋在填料上，配以冷却塔精良的高效风机及特殊处理的进风收水填料，最有效地保证冷却塔的冷却效果。,(,四,),不锈钢方形冷却塔面板采用全不锈钢复合材料，不仅结构轻巧，隔热吸震效果优良，而且外型精致美观，最有效地烘托与配合现代建筑物的外观。,(,五,),采用”三文治”式吸音降噪结构,以复合钢板做塔体外壳，外层为进口不锈钢板，内层为玻璃纤维板，中间为聚氨脂发泡，具有减振、消音效果；同时，填料插入到水面，避免了由于水落差而产生的噪声；填料悬挂式组合安装，排列整齐，不设置进风百叶，也增大了冷却塔的进风面积，降低进风风速，减小进风产生的噪声；,冷却塔产品系列,(,七,),方便、重量轻,a,、,采其模块结构设计，特别适用于多台塔拼装成一体，重量轻、体积小，占地面积少，方便实用。,b,、结构合理，维修方便。,c,、具有体积小、重量轻、占地面积少等优点。,冷却塔产品系列,(,六,),节能、稳定,a,、,2009,年获得山东省首家节水认证证书。,b,、大风机，低转速，大风量，低能耗。,1),、产品的结构,3,、玻璃钢逆流冷却塔,(BND,系列,),该产品由高强玻璃钢风筒、电机、风机、减速机、改性填料、收水器、布水系统、玻璃钢围护、钢制框架等几部分组成。,冷却塔产品系列,BND,系列玻璃钢逆流式方形冷却塔结构示意图,冷却塔产品系列,2,）、产品主要性能指标,BND,系列额定水量,100,200,400,1000,m,3,/h,800,450,1000,2000,5000,*,10,3,kcal/h,4000,BND,系列冷效,冷效对应工况为：进水,37,，出水温度,32,，环境湿球温度为,28,，大气压力为,99.4kPa,冷却塔产品系列,(,一）、采用,浅,灰色玻璃钢护板,a,、使塔的外观形象好，与附近建筑物相配和谐；,b,、外层为优质抗紫外线胶衣，耐劳化、强度高，防酸、碱性腐蚀能力强。,c,、玻璃钢面板,也可采用拉挤面板，该面板,引进滚压拉筋成型工艺，使塔体外观整齐、美观。,（二）、逆流冷却塔采用在塔体四周安装进风百叶，风道顺畅，风阻小，噪音小，改善空气流场。,（三）、散热填料特点,应用设计优良的散热填料片，采用优质改性,PVC,，经真空吸塑模具成形，填料片设计成斜梯波形，表面做成凹凸微粒，具的良好的亲水性，延长热水与冷空气的热交换时间；,3),、产品的竞争优势卖点,冷却塔产品系列,（四）、收水器收水片选用优质改性,PVC,，经真空吸塑模具成形，塑性好，耐老化、阻燃性能；合理的外形设计，使收水片能有效地起到防止漂水的损失，风阻小；,（五）、消音垫采用优质的高分子材料制成，耐腐蚀、吸音效果好，有效地降低冷却塔运行时所产生的水流的落差声。,（六）、播水系统采用方形播水喷头，整个喷淋面呈方形，喷淋无死角、无重叠，将冷却水连续均匀地送到填料的每个角落，并能自动除垢，有寿命长、不堵塞、效率高等特点。,冷却塔产品系列,（七）、减速器特点,a,、采用皮带传动，传动平稳，有效减少机械共振产生的噪声,b,、进口,V,型带，传动效率高,c,、专业机械厂制造，寿命长、故障少,（八）、电机特点：,采用冷却塔专用电机，使用寿命长,（九）、风机特点,采用铝合金材料制成，表面经电化学特殊处理。防气蚀性能优于同类产品，提高了运行效率并延长了叶片的使用寿命。,（十）、风筒,风筒采用优质玻璃钢复合材料制作成弧形过渡，外表光滑，能有效地降低风阻，提供良好的气流环境。,冷却塔产品系列,1,）、产品的结构,4,、,玻璃钢横流冷却塔,BHD,系列,该产品由高强玻璃钢风筒、电机、风机、减速机、改性填料、收水器、布水系统、玻璃钢围护、钢制框架等几部分组成。,冷却塔产品系列,BHD,系列玻璃钢横流式方形冷却塔结构示意图,冷却塔产品系列,2,）、产品主要性能指标,BHD,系列额定水量,100,200,400,1000,m,3,/h,800,500,1000,2000,5000,*,10,3,kcal/h,4000,BHD,系列冷效,冷效对应工况为：进水,37,，出水温度,32,，环境湿球温度为,28,，大气压力为,99.4kPa,冷却塔产品系列,3,）、产品的竞争优势卖点,(,一,),环保,半密闭式水室设置，有效阻隔杂物和避免阳光对水室直接照射而产生藻类植物及细菌等对水系统的污染，水系统洁净度维护更有效，可杜绝冷却水被外界污染的弊端，有效保持系统水质。,(,二,),高效,用固定式高效方形喷头均匀播水，高效方形喷淋效果的先进布水系统、使水均匀喷淋在填料上，无死角，无重叠喷淋区，使热水与冷空气的接触面积大大增大；配以冷却塔精良的高效风机及特殊处理的进风收水填料，最有效地保证冷却塔的冷却效果。,冷却塔产品系列,(,三,),低噪,填料插入到水面，避免了由于水落差而产生的噪声；填料悬挂式组合安装，排列整齐，不设置进风百叶，也增大了冷却塔的进风面积，降低进风风速，减小进风产生的噪声；选取大直径风机，低转速运行，采用皮带传动形式，具有传动平稳、减少噪声及冲击等特点，优良的传动部件，使振动、噪声尽可能低；风机、电机装置在塔顶风筒内，玻璃钢风筒的缓冲作用，使风机，电机产生的振动尽可能低地向塔体传递，有效控制机械噪声向地面的传播。,(,四,),节能,使用大风机，低转速运行，大风量，低能耗。采用填料自带收水特殊结构,优质改性,PVC,专用收水装置，配以塔顶风速的合理控制，最有效地控制飘水损失，将冷却塔的飘水损失降到最低。,冷却塔产品系列,(,五,),稳定,a,、,优化内部结构，合理选用各内件的功能，以热浸镀锌钢为主要原材料，采用机械设备进行标准化的生产加工，为精良质量提供可靠保障。,(,六,),方便、重量轻,a,、采其模块结构设计，特别适用于多台塔拼装成一体，重量轻、体积小，占地面积少，方便实用。,b,、冷却塔选用优良的传动部件，故障率少，且均安装在设置有检修梯的塔顶，配置有专用检修梯，维修方便，系统运行时亦可正常检修，同时，冷却塔按标准组合配置，塔体内部通过安全门互通，使系统维护方便快捷，日常检修安全简单。,c,、独特精良的机械化工艺改良为冷却塔高品质提供可靠保障的同时，有效减轻了塔体自重，具有体积小、重量轻、占地面积少等优点。,冷却塔产品系列,分两大系列,1,、低噪音系列,因采用了冷却塔专用的轴流风机，噪音值符合国家标准要求。,2,、高效能系列,因加大冷却塔风机的风量，所以提高了冷却塔的冷却效能。,5,、模块化横流冷却塔产品（,BHD-I,（,II,）系列）,1,、结构紧凑,采用整体集水盘与布水盘，设计高度降低，设计结构紧凑，运行重量也大大降低；,模块化横流冷却塔产品特点,2,、良好的强度和耐腐蚀性,塔体骨架和布水槽采用钢板冲压成型，并热浸镀锌，保证了塔体的强度要求。塔体面板采用具有良好的耐腐蚀性合成,FRP,材质，并在胶,衣树脂中加有,光稳定剂，具,有良好的抗老,化性能和耐腐,蚀性能。,3,、面板拉挤成型,采用拉挤玻璃钢面板，外形美观，厚度均匀一致，具有视觉冲击力。,4,、采用外置电机技术,采用具有专利技术的外置电机技术，该结构具有电机使用寿命长、风筒疲,劳断裂可能,性小、电机,安装、调整、,检修方便等,特点。,5,、皮带箱轴承润滑便捷,冷却塔皮带箱轴承润滑通过润滑油管引到风筒外侧，使皮带箱轴承润,滑方便快捷。,6,、模块组装确保质量,冷却塔采用模块化，模块单元塔体在工厂内进行组装，装好后的模块单元运输到现场后直接进行拼装，因工厂的质量保证能力比较强，这样保证了冷却塔的装配质量。,7,、维修方便,该模块化冷却塔为组合式设计，相邻冷却塔空气室相互隔开，可在冷却塔正常运转的前提下，关闭有关冷却塔，进行维护检修，使清洗填料、积水盘和水箱的工作更加方便。,1,）、产品的结构,6,、,钢结构逆流冷却塔（,GFNL,系列）,该产品由高强玻璃钢风筒、电机、风机、减速机、改性填料、收水器、布水系统、玻璃钢围护、钢制框架等几部分组成。,冷却塔产品系列,2,）、产品主要性能指标,GFNL,系列钢结构逆流冷却塔技术参数,冷却水量：,800m,3,/h,4000m,3,/h,进塔水温：,42,出塔水温：,32,湿球温度：,28,干球温度：,31.5,大气压力：,100400Pa,电源电压,380,伏，,50HZ,进水塔压力,(,进水接管处,)1.5x10,4,Pa(0.15kg/cm,2,),冷却塔产品系列,3,）、产品的竞争优势卖点,(,一,),电机、减速机,a,、电机采用专利产品,变扭矩变极低噪声节能电机，密封防水性能好，耐高温，效率高，噪声小。,b,、减速机为齿轮传动，传动效率高，运行维护方便。,c,、电机调整座采用加强型设计，电机及风机底座均采用钢结构支座，采取了有效防腐措施。,(,二,),风机、回转型风筒,a,、风机是冷却塔设备中的重要部件，其性能的优劣将直接影响到冷却塔的热工性能，因此冷却塔配套铝合金宽幅流线型风机，该系列风机具有效率高，运转噪声低，叶片角度可调，风机风量可实现无级调节。,b,、风筒的材质为玻璃钢，巴士硬度大；弯曲强度高。所有切边整齐平顺，壁厚均匀，无分层。切边加封树脂层，表面光泽度,15,年不变,。,冷却塔产品系列,(,三,),填料、收水器,a,、采用我公司自产的改性,PVC,斜梯形波填料片，该形式填料其表面积大，水的再分配能力强，阻力小。原片材塑化均匀，无裂纹、无孔洞、无气泡、无明显杂质及分散不良的辅料，该填料具有重量轻，安装方便，耐化学性能好，冷却效率高，应用范围广，阻燃性能好等特点。,b,、采用低压管式配水。布水均匀。喷头为反射型低压喷头，材质,ABS,，为北京水科院开发的新产品，它呈立体球状配水，水滴细小、均匀，有一部分水向上喷一定高度再落下，在空中停留时间长，无一般喷头的伞状水膜的缺点。,冷却塔产品系列,(,四,),高效收水器,a,、该收水器采用我公司自行研制开发的高效低阻加筋形收水器。收水器片采用改性,PVC,材料挤压成型。避免了弧形收水器存在的二次飘水现象，从而使收水器效率（以循环水量计）较常规收水器提高了一个数量级。,b,、该收水器具有收水效率高、气流阻力小、强度高、不变形、安装维修方便、使用寿命长、阻燃性好等优点。,(,五,),节能降耗,设备的收水效率大大提高（按循环水量计的飘水损失仅为国标值的二分之一）的同时，使设备对周围环境的影响大大改善。在冷却塔设备中收水效率的高低还直接影响到风机叶片的使用寿命。实际应用表明：叶片的使用寿命可提高,2-3,年（叶片的正常使用寿命为,10,年左右），经济效果显著。,冷却塔产品系列,1,）、产品的结构,7,、,混凝土逆流冷却塔（,GFNS,系列）,该产品由高强玻璃钢风筒、电机、风机、减速机、改性填料、收水器、布水系统、玻璃钢围护、混凝土框架等几部分组成。,冷却塔产品系列,2,）、产品主要性能指标,GFNS,系列混凝土逆流冷却塔技术参数,冷却水量：,800m,3,/h,4000m,3,/h,进塔水温：,42,出塔水温：,32,湿球温度：,28,干球温度：,31.5,冷却幅高：,4,温差 ：,10,大气压力：,100400Pa,电源电压,380,伏，,50HZ,进水塔压力,(,进水接管处,)1.0,1.5x10,4,Pa,冷却塔产品系列,3,）、产品的竞争优势卖点,采用改性,PVC,材质，薄膜式填料展开面积散热面积大；,(,一,),填料,冷却塔产品系列,(,二,),喷头,采用小直径喷头。喷头形式多层流式，其特点为配水均匀，无中空现象，水滴细小，大小相近，喷洒承立体球状水滴群，与空气接触均匀，时间长，,ABS,材质。有防松螺栓。维护结构为玻璃钢，质轻、高强、耐腐蚀。,(,三,),风筒,a,、,采用动能回收型风筒。,该风筒气流组织合理、效率高，质轻、高强、耐腐蚀。,b,、风筒的材质为玻璃钢，硬度高；弯曲强度大。外表面为含有光稳定剂的光滑胶衣树脂层。所有切边整齐平顺，壁厚均匀，无分层。切边加封树脂层，表面光泽度,15,年不变。风筒设有检修门、开关灵活、方便检修。,(,四,),电机、风机,a,、采用冷却塔专用电机，密封、防水性能好，耐高温、效率高、噪声小。电源,380v 50hz,。,b,、,风机为莱州冷却塔风机厂生产，叶片为机翼型，材质为环氧玻璃钢，内充填发泡材料，风机气动合理、风量大、效率高、噪声低、耐腐蚀。,(,五,),防止结冰措施,a,、在塔的进风窗顶部设有淋水导流板（玻璃钢材质）将水流导向塔内。,b,、冷却塔设有,H160-45,型收水器，减少了飘滴损失。,c,、采用变扭矩变极双速电机，冬季进风口挂冰严重时，风机低速逆转，用热气流消冰。,冷却塔产品系列,(,六,),收水器、淋水填料,a,、采用改性,PVC,材质制造，抗老化、抗变形，在,65,以下受热不软化。收水器块体之间、收水器与塔体之间搭接密实，收水效率高、气流阻力小、强度高，不变形，阻燃性能好、安装维修方便。安装后冷却塔的飘滴损失率小于,0.01%,。,b,、填料形式为梯形斜波薄膜式淋水填料，专利产品，材质为改性阻燃,PVC,，它在大波纹上压有很多小波，一是增加了刚性，二是增大了表面积，扩大了水与空气的接触面积，延长了接触时间且将层流变为紊流，使水与空气充分混合接触。,冷却塔产品系列,1,）、产品的结构,8,、,闭式冷却塔（,FBP,系列）,FBP,系列逆流方形密闭式玻璃钢冷却塔，具有外观亮丽，结构简洁，性能优良，高效节水，寿命长，占地小,可多塔组合安装等显著特点，是当代工艺制冷、中央空调等软水循环系统的高端产品。,冷却塔产品系列,2,）、产品主要性能指标,FBP,系列散热面积,10,40,80,250,m,2,160,100,300,600,1500,*,10,3,kcal/h,1200,FBP,系列冷效,冷效对应工况为：进水,37,，出水温度,32,，环境湿球温度为,28,，大气压力为,99.4kPa,冷却塔产品系列,3,）、产品的竞争优势卖点,(,一,),冷却盘管,冷却塔盘管由多组蛇形（多流程）换热器组合而成，各组换热器沿水平方向采用正三角形并联布置方式排列。换热器采用,T2,高效紫铜,管，具有传热系数大，壁厚均匀，耐蚀，耐压，刚性好等特点，弯管采用银钎焊接，（符合国家有关金属焊接标准的要求）保证换热器具有良好的密封性和连接塑性。进出水联箱留有盘管检修法兰，方便清洗和捡漏。盘管采用高性能逆流结构，提高了传热效率，空气侧和载热介质侧均为低压力损失设计，增大空气流动的传热系数。在冷却盘管进出水联箱的顶部和底部装有放气阀和排水阀，以满足冷却塔在冬季或过度季节的安全运行及维护保养需要,。,冷却塔产品系列,(,二,),风机,风机采用冷却塔专用轴流式风机。与我厂冷却塔的匹配合理，具有风量大、噪声低、振动小，电耗低，耐腐蚀，寿命长的特点。,(,三,),淋水填料,选用优质改性,PVC,散热填料片（氧指数,32,），经真空吸塑模具成形，塑性好，耐老化，能防止污染，耐,-30,低温，特别适合于北方及中原地区。填料片设计成双向斜梯波形，表面做成凹凸微粒，具有良好的亲水性，延长热水与冷空气的热交换时间，热交换效率高，经实测热力性能优于同类型填料片，达到并优于国家标准。,冷却塔产品系列,(,四,),配水系统,配水系统 采用,PVC-U,管制作，通过固定式高效喷头将水均匀地传到填料的各个角落。喷头为,ABS,材质，耐磨损，不生锈。,(,五,),风筒,直径,900mm,以下的采用镀锌板冲压成型，,900mm,以上的,采用优质玻璃钢材质，其表面胶衣抗紫外线长期照射而不龟裂、不褪色，表面光洁，色泽均匀。,(,六,),防冻措施,对于盘管内的冷却水的防冻可在水中添加乙二醇溶液,添加量参照冷却塔使用维护说明书,;,喷淋水的防冻可在集水箱中安装电加热器,控制喷淋水温度。,冷却塔产品系列,1,）、产品的特点、结构,9,、,喷雾冷却塔（,PWT,系列）,PWT,系列喷雾无填料冷却塔是根据流体动力学原理，利用循环冷却水的高压力和独特设计的喷雾冷却器，使冷却水成雾状喷出，成雾状的冷却水与空气的接触面积大大增加，有利于水与空的热交换，冷却水到达塔顶时，由高效的收水器做水气分离，热气经收水器排出塔外，冷却水自由状态落下，与进入塔内的冷空气进行二次热交换，使冷却水达到良好的降温效果。,冷却塔产品系列,2,）、产品主要性能指标,设计工况及塔型、代码意义,冷却塔产品系列,2,）、产品主要性能指标,方形钢框架结构喷雾冷却塔结构示意图,(200m,3,/h,400m,3,/h),冷却塔产品系列,2,）、产品主要性能指标,方形钢框架结构喷雾冷却塔结构示意图,(500m,3,/h,1200m,3,/h),冷却塔产品系列,表,1,方形钢框架结构喷雾冷却塔,200m3/h,1200m3/h,冷却塔产品系列,表,1,方形钢框架结构喷雾冷却塔,200m3/h,1200m3/h,冷却塔产品系列,表,1,方形混凝土框架结构喷雾冷却塔,500m3/h,4000m3/h,冷却塔产品系列,3,）、产品的竞争优势卖点,(,一,),高效,利用循环冷却水的高压力和独特设计的喷嘴，使冷却水成雾状喷出，并带动塔内空气的流动，成雾状的冷却水与空气的接触面积大大增加，有利于水与空的热交换，冷却水到达塔顶时，由高效的收水器做水气分离，热气经收水器排出塔外。,(,二,),低噪,上有收水器，有效控制喷嘴工作时产生的噪声向塔外的传播；,(,三,),维护简单,无填料，不会产生填料的阻塞及填料结冰的问题。,冷却塔产品系列,五、,冷却塔,执行的产品标准,
