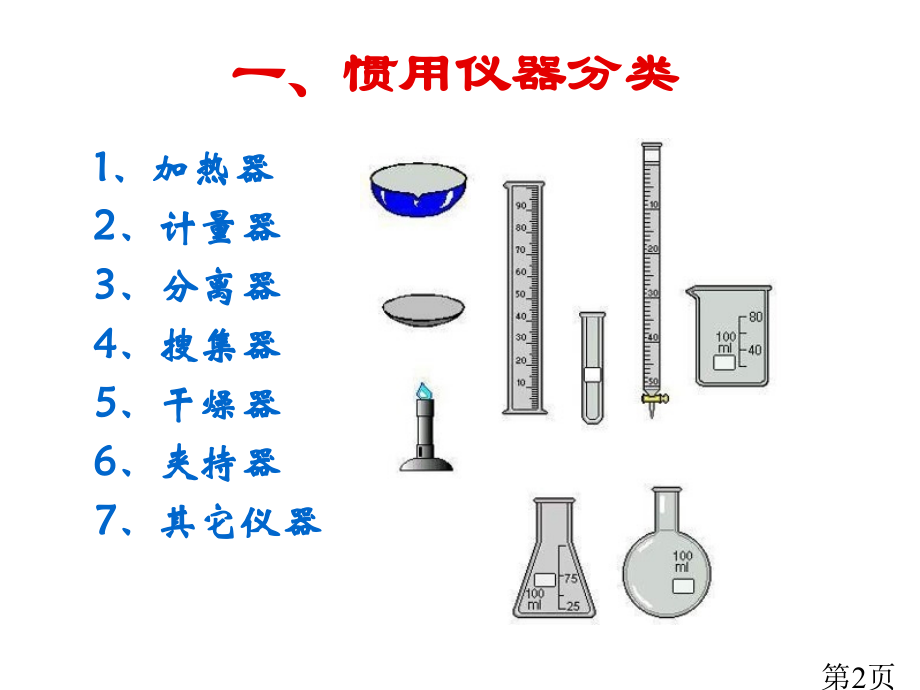

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,初中化学惯用试验仪器,巴州区奇章中学 化学教研组 张大露,第1页,一、惯用仪器分类,1、,加热器,2、,计量器,3、,分离器,4、,搜集器,5、,干燥器,6、,夹持器,7、,其它仪器,第2页,1.加热器,（,1）,试管,（2）,蒸发皿,（3）,坩埚,（4）,烧杯,（5）,烧瓶,（6）,锥形瓶,（7）,石棉网,（8）,酒精灯,第3页,主要用途,:,1.,少许试剂反应容器,;,2.,配制少许溶液,;,3.,搜集少许气体,;,4.,作简易气体发生装置,注意事项,:,1.,可直接加热,装液不超出,1/2,加热不超出,1/3;,2.,加热时用试管夹,并擦干外壁,;,3.,加热液体,试管口不对人,倾角,45,度,;,4.,加热固体时管口略向下倾,先均匀受热,再集中加热,;,5.,振荡试管时,用拇指,食指和中指拿住管口,1/3,处,腕动臂不动,.6.,加热后不能骤冷，预防炸裂。,1.1试管,第4页,1.,2,蒸发皿,主要用途,:,1.,溶液蒸发浓缩和结晶,;,2.,也可用于烘干固体,注意事项,:,1.,所盛液体不超出容积,2/3;,2.,加热时放在,铁圈,上,;,高温时用,坩埚钳,夹取,不能骤冷,;,3.,加热到,有大量固体析出时停顿加热,用余热蒸干,第5页,1.,3,坩埚,（,3,）坩埚：主要用于固体物质,高温灼烧,。,注意事项：,把坩埚放在三脚架上泥三角上直接 加热。,取、放坩埚时应用坩埚钳。,第6页,主要用途,:,1.,溶解试剂,配制一定浓度溶液,;,2.,用作较多试剂之间反应,;,3.,可用于浓缩和稀释溶液,;,4.,含有腐蚀性药品称量可用烧杯盛放,注意事项,:,1.,加热前外壁擦干，并置于,石棉网,上,;,2.,加热时盛液量不超出,1/3;,3.,搅拌时玻璃棒不要触碰内壁和底部,;,4.,倒出液体时应从杯嘴向外倾倒,1.,4,烧杯,第7页,1.5,烧瓶,主要用途,:,分为圆底,平底和,蒸馏烧瓶,三种,.,普通作为加热情况下有多量液体参加反应,也可作气体发生装置,.,平底烧瓶普通不宜长时间加热使用,.,蒸馏烧瓶多用于液体蒸馏或煮沸,注意事项,:,1.,加热前外壁擦干垫石棉网,;,2.,加热时盛液量不超出容量,1/3;,3.,煮沸蒸馏时要加入几片沸石,或碎瓷片,第8页,1.,6,锥形瓶,（,6,）锥形瓶：用来进行盛放液体容器和少许试剂反应容器，可用于蒸馏时接收器。,注意事项：,不可直接加热，加热时要垫石棉网。,滴定中锥形瓶内液体，不超出,l/3。,第9页,1.,7,石棉网,加热时垫在热源与玻璃仪器之间使受热均匀。,注意事项：,石棉脱落不能使用，不能接触水，不能卷折。,第10页,1.,8,酒精灯,（9）酒精灯：化学试验时惯用加热热源，也用作焰色反应。,注意事项：,酒精灯灯芯要平整。,添加酒精时，不超出酒精灯容积2/3；酒精不少于,l/4。,绝对禁止向燃着酒精灯里添加酒精，以免失火。,绝对禁止用酒精灯引燃另一只酒精灯。,用完酒精灯，必须用灯帽盖灭，,不可用嘴去吹。,不要碰倒酒精灯，万一洒出酒精在,桌上燃烧起来，应马上用湿布扑盖。,第11页,热源,仪器,主要用途,使用方法及注意事项,酒精灯,热源，温度可达,400,500,酒精不超,2/3,不少于,1/4,用外焰,不对火,不吹灯,先灭后添酒精,喷灯,温度可达,1000,水浴,100,以下,硝基苯制取、银镜反应、酯水解、糖水解、酚醛树脂制备等,第12页,加热时仪器固定,给试管里物质加热，必须使用试管夹。将试管夹从试管底部往上套，夹在试管中上部。用手拿住试管夹长柄，不要把拇指按在短柄上。给烧瓶、锥形瓶或烧杯里物质加热，要放在铁架台铁圈上（烧瓶要用夹子夹住颈部），垫上石棉网，使烧瓶或烧杯受热均匀，不致破裂。用坩埚加热，要把它放在三角,架,上，如需移动坩埚，必须用坩埚钳夹住。用蒸发皿加热，可把它放在铁架台上大小适宜铁圈上或三脚架上，加热后不要用手拿，要使用坩埚钳夹取。,第13页,2、计量仪器,（1）,天平,（2）,量筒,（3）,温度计,第14页,2.1 天平,（,l）,托盘天平：用于精密度要求不高称量，能称准到,0.1,g,。,所附砝码是天平上称量时衡定物质质量标准。,第15页,2.1 天平,注意事项：,调零：称量前天平要放平稳，游码放在刻度尺零处，调整天平左、右平衡螺母，使天平平衡。,左物右码：称量时把称量物放在左盘，砝码放在右盘。砝码要用镊子夹取，先加质量大砝码，再加质量小砝码。,称量干燥固体药品应放在在纸上称量。易潮解、有腐蚀性药品（如氢氧化钠），必须放在玻璃器皿里称量。,称量完成后，应把砝码放回砝码盒中，把游码移回零处。,第16页,2.2,量筒,主要用途,:,粗略量取液体体积,(,准确度,0.1ml),注意事项,:,1.,选取与所量体积,对应规格,量筒,;,2.,平视读数,;,3.,不做反应容器,不能加热或量取热溶液,不用于稀释,;,4.,对浓度要求严格时,量筒要先水洗后润洗,;,5.,残,留液体不要洗出,（,与容量瓶刻度时相同）；,6.,无零刻度，读数下小上大。,若选取太大量筒，则造成,（,1,）读数误差大,（,2,）残留液体多,第17页,2.,3,温度计,温度计：用于测量温度。,注意事项：,不能当搅拌器使用；,不允许测量超出它量程温度；,不一样试验要注意水银球位置；,测液体温度时，水银球不能接触容器器壁。,第18页,3、分离器,（1）漏斗,（2）,洗气瓶,第19页,3.1 漏斗,主要用途,:,普通漏斗,用于过滤或向小口容器中转移液体,;,长颈漏斗,用于气体发生装置及其它随时添加液体试验,分液漏斗,用于分离两种互不相溶液体,或滴加液体,控制反应,注意事项,:,1.,长颈漏斗下端管口插入液面下,形成,液封,;,2.,分液漏斗使用前要,检漏,滴加液体时揭开盖子或将,塞子凹槽与漏斗上口小孔对齐,3.,分液时,下层液体从漏斗管流出,上层液体从,上口,倒出,第20页,3.,2,洗气瓶,（3）洗气瓶：中学普通用广口瓶、锥形瓶或大试管装配。洗气瓶内盛放液体，用以洗涤气体，除去其中水分或其它气体杂质。使用时要注意气体流向，普通为“长进短出”。,放入液体量不超出2/3容积；,气流速度适宜，长进短出,。,第21页,4、搜集器,（1）集气瓶、水槽,（2）,贮气瓶,（3）,试剂瓶,（4）,导气管,第22页,4.1 集气瓶、水槽,（,1）集气瓶：用于搜集和贮存少许气体。,注意事项：,不能加热，假如燃烧反应有固体生成，瓶底应加少许水或铺少许细砂；,搜集气体时按气体密度不一样选择瓶口方向；,瓶口磨砂，用磨砂玻璃片涂凡士林封盖。,排水法搜集时，集气瓶应装满水再倒置搜集。,第23页,（1）搜集气,体，短时间,贮存,（2）作安全,瓶,（3）组装成,量气装置,（1）在瓶内进行燃,烧反应生成固体时,瓶内应 或在瓶,底铺,（2）预防倒吸,（3）排出水体积,即气体在该温度该,压强时体积，适,用于测量难溶于水,气体体积,加水,少许细沙,第24页,4.,2,试剂瓶,（3）试剂瓶：,分类：细口瓶、广口瓶和滴瓶。,细口瓶、滴瓶用来盛放液体试剂；,广口瓶用来盛放固体试剂。,第25页,(1)用于贮存固体,药品，瓶口内壁磨,砂，并配有磨砂,玻璃塞。其瓶口上,表面磨砂叫集气,瓶，并配有毛玻璃,片,（2）用于贮存液,体药品。有没有色和,棕色，棕色惯用,于存放见光易分解,药品,（,1,）不宜盛放,易挥发物，盛,碱性物质时还,应改用,塞,（,2,）盛放氧化,性药品时一定,要用玻璃塞,橡皮,第26页,4.,3,导气管,（4）导气管：即玻璃导管,第27页,5,、夹持器,（1）,铁夹,（2）,铁圈,（3）,试管夹,（4）,坩埚钳,（5）,镊子,第28页,5.1,铁夹,5.2,铁圈,用于固定或放置容器。,(,铁架台,),第29页,5.3,试管夹,试管夹：用于夹持试管。,注意事项：,夹在距试管口1/3处；,手握长柄，从试管底部套、取试管夹。,第30页,5.4,坩埚钳,用于夹持坩埚、蒸发皿。,第31页,5.5,镊子,用于取用块状固体药品，砝码等。,第32页,6,、其它仪器,（1）研钵,（2）,燃烧匙,（3）,胶头滴管,（4）,玻璃棒,（5）,试管刷,（6）,表面皿,（7）,试管架,（8）,药匙,第33页,6.1,研钵,用于研磨固体试剂或使固体试混和均匀。,第34页,6.2,燃烧匙,用于固体试剂在气体中燃烧试验。,第35页,6.3,滴管,吸收和滴加少许液体试剂。,注意事项：,垂直悬滴，不伸入容器内，不接触容器 内壁；,不能一管多用，洗净后才能取另一个液体；,取用试剂时不能倒置或平放，预防液体浸蚀胶头。,第36页,5.,其它惯用仪器,用作热源,（1）酒精量不要超出容积,，但不少于,（2）加热时用 焰,(1)滴瓶用,于盛放少,量液体药,品,（2）胶头,滴管用于,吸收和滴,加液体,（1）胶头滴管使用时不要将液,体吸入胶头内，不能平置和倒,置；滴液时不可接触器壁；用,后马上洗净,再去吸收其它药品,（2）滴瓶上滴管与滴瓶配套,使用,（3）见光分解物质要用棕色,瓶盛装,外,第37页,6.4,玻璃棒,作搅拌或引流用。,注意事项：,搅拌时不可撞击器壁；,屡次蘸液时应洗净。,第38页,第39页,6.5,试管刷,试管刷：洗刷玻璃仪器,注意事项：,小心顶端铁丝撞破仪器。,第40页,6.6,表面皿,用作蒸发少许液体；观察少许物质结晶过程。,第41页,6.7,试管架,第42页,6.8,药匙,用于取用固体粉末或小颗粒。,第43页,再见,第44页,
