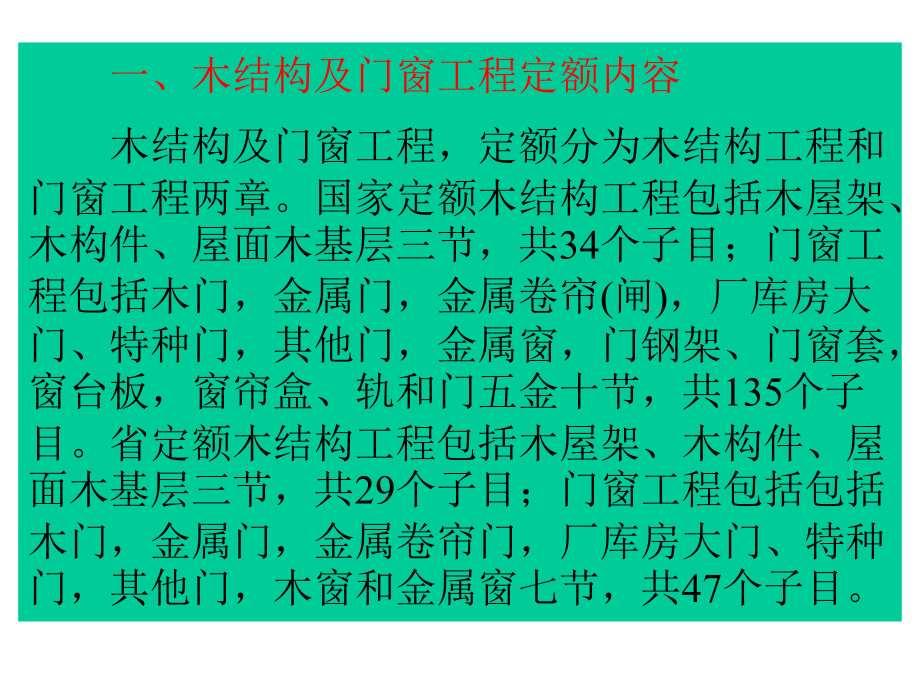

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第五章 木结构及门窗工程,第一节 定额说明,一、木结构及门窗工程定额内容,木结构及门窗工程，定额分为木结构工程和门窗工程两章。国家定额木结构工程包括木屋架、木构件、屋面木基层三节，共34个子目；门窗工程包括木门，金属门，金属卷帘(闸)，厂库房大门、特种门，其他门，金属窗，门钢架、门窗套，窗台板，窗帘盒、轨和门五金十节，共135个子目。省定额木结构工程包括木屋架、木构件、屋面木基层三节，共29个子目；门窗工程包括包括木门，金属门，金属卷帘门，厂库房大门、特种门，其他门，木窗和金属窗七节，共47个子目。,二、木结构工程定额说明,1.木材木种划分,（1）木材木种均以一、二类木种取定。如采用三、四类木种时，相应定额制作人工、机械乘以系数1.35。,（,2,）木材木种分类如下：,一类：红松、水桐木、樟子松,二类：白松(方杉、冷杉)、杉木、杨木、柳木、椴木,三类：青松、黄花松、秋子木、马尾松、东北榆木、柏木、苦木、梓木、黄菠萝、椿木、楠木、柚木、樟木,四类：枥木(柞木)、檀木、色木、槐木、荔木、麻栗木、桦木、荷木、水曲柳、华北榆木,2.定额编制说明,（1）定额中木材以自然干燥条件下的含水率编制的，需人工干燥时，另行计算。其费用可列入木材价格内。,（2）屋架跨度是指屋架两端上、下弦中心线交点之间的距离。,3.定额调整说明,（1）国家定额设计刨光的屋架、檩条、屋面板在计算木料体积时，应加刨光损耗，方木一面刨光加3，两面刨光加5；圆木直径加5；板一面刨光加2，两面刨光加3.5。,（2）屋面板制作厚度不同时可进行调整。,（3）木屋架、钢木屋架定额项目中的钢板、型钢、圆钢用量与设计不同时，可按设计数量另加8%（省定额另加6%）损耗进行换算，其他不变。,三、门窗工程定额说明,1.木门,（1）木门主要为成品门安装项目。,（2）国家定额成品套装门安装包括门套和门扇的安装。,镶木板门,：门芯板由薄的木板做成，并镶进门边和冒头的槽内。,半截玻璃镶板门,：门扇下部镶木板、上部镶玻璃，且镶嵌玻璃的高度超过,门扇高度,1/3,以上。,玻璃镶板门,：镶嵌玻璃的高度在门扇高度,1/3,以内，其余镶木板。,全玻自由门,：门扇冒头之间全部镶嵌玻璃，开启后能自动关闭的弹簧门,镶木板门 玻璃镶板门 半截玻璃镶板门 全玻自由门,图,5-1,2.金属门窗,（1）国家定额铝合金成品门窗安装项目按隔热断桥铝合金型材考虑，当设计为普通铝合金型材时，按相应项目执行，其中人工乘以系数0.8。,（2）金属门连窗，门、窗应分别执行相应项目。,（3）彩板钢窗附框安装执行彩板钢门附框安装项目。,型钢附框,3.金属卷帘(闸),（1）国家定额金属卷帘(闸)项目是按卷帘侧装(即安装在洞口内侧或外侧)考虑的，当设计为中装(即安装在洞口中)时，按相应项目执行，其中人工乘以系数1.1。,（2）金属卷帘(闸)项目是按不带活动小门考虑的，当设计为带活动小门时，按相应项目执行，其中人工乘以系数1.07，材料调整为带活动小门金属卷帘(闸)。,（3）防火卷帘(闸)(无机布基防火卷帘除外)按镀锌钢板卷帘(闸)项目执行，并将材料中的镀锌钢板卷帘换为相应的防火卷帘。,4.厂库房大门、特种门,（1）厂库房大门项目是按一、二类木种考虑的，如采 用三、四类木种时，制作按相应项目执行，人工和机械乘以系数1.3；安装按相应项目执行，人工和机械乘以系数1.35。,（2）厂库房大门的钢骨架制作以钢材重量表示，已包括在定额中，不再另列项计算。,（3）厂库房大门门扇上所用铁件均已列入定额，墙、柱、楼地面等部位的预埋铁件按设计要求另行计算。,（4）冷藏库门、冷藏冻结间门、防辐射门安装项目包括筒子板制作安装。,5.其他门,（1）全玻璃门扇安装项目按地弹门考虑，其中地弹簧消耗量可按实际调整。,（2）全玻璃门门框、横梁、立柱钢架的制作安装及饰面装饰，按门钢架相应项目执行。,（3）全玻璃门有框亮子安装按全玻璃有框门扇安装项目执行，人工乘以系数,0,.75，地弹簧换为膨胀螺栓，消耗量调整为277.55个/100,2,；无框亮子安装按固定玻璃安装项目执行。,（4）电子感应自动门传感装置、伸缩门电动装置安装已包括调试用工。,6.门窗五金及其他,（1）成品门窗安装项目中，玻璃及合页、插销等一般五金配件均包含在成品门窗单价内考虑，设计要求的其他五金另按特殊五金相应项目执行。,（2）厂库房大门项目均包括五金铁件安装人工，五金铁件材料费另执行门五金相应项目，当设计与定额取定不同时，按设计规定计算。,（3）木门窗及金属门窗不论现场或附属加工厂制作，均执行本定额。现场以外至安装地点的水平运输费用可计入门窗单价中。,第二节 工程量计算规则,一、木结构工程量计算,1.屋架,（1）木屋架工程量按设计图示的规格尺寸以体积计算。附属于其上的木夹板、垫木、风撑、挑檐木均按木料体积并入屋架工程量内。单独挑檐木并入檩木工程量内。,（2）圆木屋架上的挑檐木、风撑等设计规定为方木时，应将方木木料体积乘以系数1.7折合成圆木并入圆木屋架工程量内。,钢木屋架工程量屋架木杆件轴线长度杆件设计图示断面面积气楼屋架和半屋架体积,（3）钢木屋架工程量按设计图示的规格尺寸以体积计算，只计算木杆件的体积。其后备长度、配置损耗、钢构件以及附属于屋架的垫木等已包括在定额内，不另计算。钢木屋架是指下弦杆件为钢材、其它受压杆件为木材的屋架。如图2-6-3所示。,钢木屋架工程量屋架木杆件轴线长度杆件设计图示断面面积气楼屋架和半屋架体积,（4）屋架的制作安装应区别不同跨度，其跨度以屋架上下弦杆的中心线交点之间的长度为准。见图2-6-3所示。,图,2-6-3,屋架,（5）带气楼屋架的气楼部分及马尾、折角和正交部分半屋架，并入相连接屋架的体积内计算。如图2-6-4所示。,图2-6-4 木屋架部位示意图,2.木构件,（1）木柱、木梁按设计图示尺寸以体积计算。,（2）木楼梯按设计图示尺寸以水平投影面积计算。不扣除宽度300的楼梯井面积，踢脚板、平台和伸入墙内部分不另计算。,（3）木地楞按设计图示尺寸以体积计算。定额内已包括平撑、剪刀撑、沿油木的用量，不再另行计算。,3.屋面木基层,（1）檩木按设计图示尺寸以体积计算。檩垫木或钉在屋架上的檩托木已包括在定额内，不另计算。简支檩木长度按设计计算，设计无规定时，按相邻屋架或山墙中距增加0.20接头计算，两端出山檩条算至搏风板；连续檩的长度按设计长度增加5%的接头长度计算。即按全部连续檩的总体积增加5%计算。见图2-6-5所示。,图,2-6,-5,檩木,檩木工程量檩木杆件计算长度设计图示木料断面面积,（,2,）屋面板制作、檩木上钉屋面板、油毡挂瓦条、钉椽板项目,按设计图示尺寸以屋面斜面积计算，,天窗挑檐重叠部分按设计规定计算，,不扣除,0.3,2,屋面烟囱、风帽底座、风道、小气窗及斜沟等所占面积。小气窗的出檐部分亦不增加面积。,屋面板斜面积屋面水平投影面积,延尺系数,（,3,）,封檐板工程量按设计图示檐口外围长度计算。博风板按斜长度计算，每个大刀头增加长度,0.50,。,封檐板工程量屋面水平投影长度,檐板数量,博风板工程量,(,山尖屋面水平投影长度,屋面坡度系数,0.5,2),山墙端数,二、门窗制作、安装工程量计算,1.普通门窗,（1）各类门窗安装工程量，除注明者外，均按图示门窗洞口面积计算。,门窗工程量洞口宽洞口高,（,2,）,国家定额,成品木门框、彩板钢门窗附框安装按设计图示框的中心线长度计算。,省定额,木门框按设计框外围尺寸以长度计算。,（3）国家定额成品木门扇、全玻门扇、纱门扇、纱窗扇安装按设计图示扇面积计算。省定额普通成品门、木质防火门、纱门扇、成品窗扇、纱窗扇、百叶窗（木）、铝合金纱窗扇、塑料纱窗扇等安装工程量均按扇外围面积计算。,纱门扇工程量纱扇宽,纱扇高,（4）国家定额成品套装木门安装按设计图示数量以樘计算。,（5）门连窗按设计图示洞口面积分别计算门、窗面积，其中窗的宽度算至门框的外边线。见图2-6-2所示。,图,2-6,-2,门连窗,门工程量门洞宽,门洞高,窗工程量窗洞宽,窗洞高,案例,2-6,-5,某工程,塑钢成品组合门窗,如,图,2-6,-9,所示，门为平开门，窗为推拉窗，共,35,樘，计算,塑钢成品组合门窗,安装工程量，确定定额项目。,图,2-6,-9,铝合金组合门窗,解：,塑钢成品,平开门,安装,工程量,0.9,2.4,35,75.60,2,单扇平开门,(,无上亮,),安装,，,套定额,8-10,或,8-2-4,塑钢成品,推拉窗,安装,工程量,1.2,1.5,35,63,2,双扇推拉窗,(,不带亮,),安装,，,套定额,8-73,或,8-7-6,（6）飘窗、阳台封闭窗按设计图示框型材外边线尺寸以展开面积计算。,（7）防盗窗、橱窗按设计图示窗框外围面积计算。,2.金属卷帘(闸),金属卷帘(闸)按设计图示卷帘门宽度乘以卷帘门高度(包括卷帘箱高度，省定额增加600)以面积计算。电动装置安装按设计图示套数计算。,3.厂库房大门、特种门,厂库房大门、特种门按设计图示门洞口面积计算。,4.其他门,（1）全玻转门、电子对讲门按设计图示数量计算。,（2）不锈钢伸缩门国家定额按设计图示延长米计算，省定额以套为单位按数量计算。,（3）传感和电动装置按设计图示套数计算。,
