第六章化工设备装配图.ppt

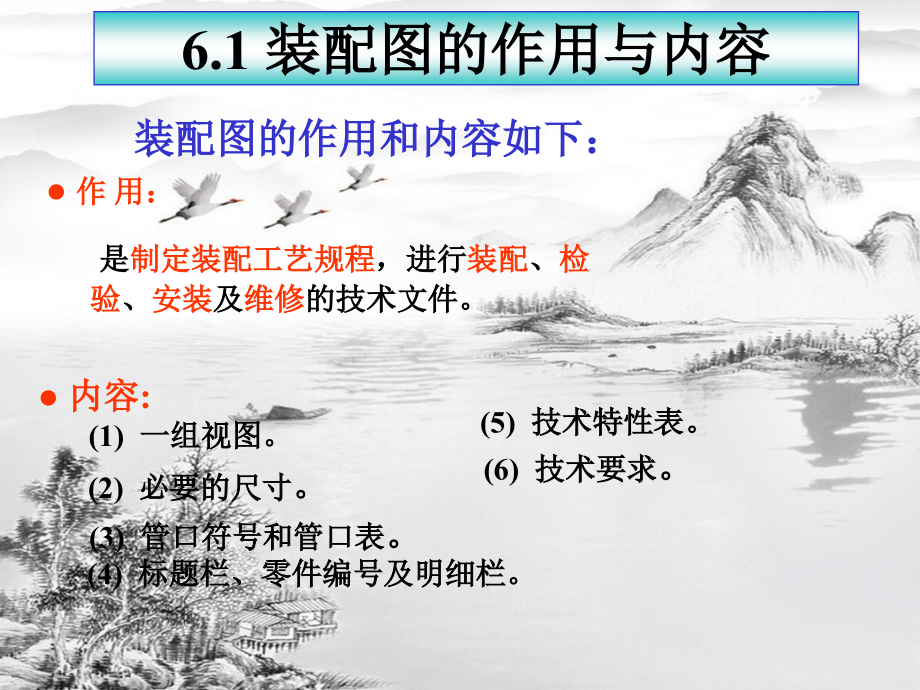

单击鼠标编辑标题文的格式,单击鼠标编辑大纲正文格式,第二个大纲级,第三个大纲级,第四个大纲级,第五个大纲级,第六个大纲级,第七个大纲级,第八个大纲级,第九个大纲级,*,6.1 装配图的作用与内容,作 用：,内容:,(1)一组视图。,(2)必要的尺寸,。,(3)管口符号和管口表,。,(4)标题栏、零件编号及明细栏。,装配图的作用和内容如下：,是,制定装配工艺规程,，进行,装配,、,检验,、,安装,及,维修,的技术文件。,(5)技术特性表。,(6)技术要求,。,6.2 装配图的表达方法,一、,规定画法,1 相邻零件的接触表面和配合表面只画一条,线；不接触表面和非配合表面画两条线。,两面不配合,两面接触,两面配合,2 两个(或两个以上)零件邻接时，,剖面线的倾,斜方向应相反或间隔,不同,。但同一零件在各,视图上的剖面线方向和间隔必须一致。,3 标准件和实心,件,按,不剖,画,两面不配合,两面接触,两面配合,6.2 装配图的表达方法,二、简化,画法,1 设备结构允许用单线表示。,6.2 装配图的表达方法,二、简化,画法,2 接管法兰及其连接件的简化画法。,6.2 装配图的表达方法,二、简化,画法,3 液面计的简化画法。,6.2 装配图的表达方法,二、简化,画法,4 设备涂层、衬里的简化画法。,6.2 装配图的表达方法,二、简化,画法,5 剖视图中填料、填充物的画法,6.2 装配图的表达方法,三、其他,画法,1 断开画法和分段画法。,2 多次旋转的表达方法,3 管口方位的表达方法,6.3 装配图的视图选择,一、视图选择的要求,1 选择主视图,一般应按设备的工作位置选择，并充分表达各零部件间装配和连接关系、设备工作原理及设备的结构形状。,主视图一般采用全剖视的表达方法，并结合多次旋转的画法，将管口等零部件的轴向位置及其装配关系连接方法等表达出来,6.3 装配图的视图选择,2 确定其他基本视图,根据设备的结构特点，确定基本视图数量及选择其他基本视图，用以补充根据设备的结构特点，确定基本视图数量及选择其他基本视图，用以补充表达设备的主要装配关系、形状、结构等。,一般立式设备用立、俯两个基本视图，卧式设备则用立、左两个基本视图。,3,选择辅助视图和各种表达方法,在化工设备图中，常采用局部放大图，,X,向视图等辅助视图及剖视、剖面等各种表达方法来补充基本视图的不足，将设备中的零部件的连接、管口和法兰的连接、焊缝结构以及其他由于尺寸过小无法在基本视图上表达清楚的装配关系和主要结构形状表达清楚。,6.4 化工设备装配图的尺寸标注,一、化工设备图的尺寸类型,性能尺寸 设备主要性能、规格的尺寸。如内径筒体长度,装配尺寸 各零部件间装配关系和相对位置的尺寸,安装尺寸 设备整体与外部发生关系的尺寸，如支座上螺栓孔的中心距及孔径尺寸,外形尺寸,6.4 化工设备装配图的尺寸标注,其他尺寸,设计计算而在制造时必须保证的尺寸，如主体壁厚、搅拌轴直径等。,通用零部件的规格尺寸，如接管尺寸标注,323.5，瓷环尺寸标注外径高壁厚等。,不绘零件图的零件的有关尺寸如人孔的规格尺寸。,焊缝的结构型式尺寸，一些重要焊缝在其局部放大图中，应标注横截面的外形尺寸。,6.4 化工设备装配图的尺寸标注,二、尺寸基准,设备筒体和封头的中心线和轴线。,设备筒体和封头焊接时的环焊缝。,设备容器法兰的端面。,设备支座的底面。,6.5 化工设备装配图管口表,编写管口符号,符号一律注写在各视图中管口的投影旁，一般注写在尺寸线的外侧，同一接管在主、左（俯）视图上应重复注写。,管口符号一律用小写拉丁字母（a，b，c，,）编写字体大小一般与零部件件号相同,。,规格、用途及连接面形式不同的管口，需单独编号，而规格、用途及连接面形式完全相同的管口，则编为同一个符号，但需要符号的右下角加注阿拉伯数字以示区别，如a,1,，a,2，,。,管口符号一般从主视图的左下方开始，按顺时针方向依次编写，其他视图（或管品方位图）上的管口符号，则应按主视图中对应符号注写。,管口符号栏,用英文小写字母a，b，c，,从上至下按顺序填写，且应与视图中管口符号一一对应。当管口规格、用途、连接面形式完全相同时，可合并为一项。,公称尺寸栏,接管口的公称直径填写。无公称直径的管口，接管口实际内径填写的如（椭圆孔填写“长轴短轴”，矩形孔填写“长宽”）。带衬管的接管，按衬管的实际内容填写，带薄衬里的钢接这，接钢管的公称直径填写，若无公称直径，则按实际内容填写。,连接尺寸标准栏,此栏填写对外连接管口（包括法兰）的有关尺寸和标准，一般应填写公称压力、公称直径、标准号三项。,不对外连接管口，如人孔、视镜等，则不予填定，用细斜线表示。用螺纹连接的管口，则填写螺纹规格，如“M24”、“G3/4”,等。,填写管口表,连接面形式栏,填写管口法兰的连接面形式，如平面、槽面、凹面等，螺纹连接填写“内螺纹”、“外螺纹”。不对外连接管口的此栏用细斜线表示。,用途或名称栏,应填写管口的标准名称、习惯用名称或简明的用途术语。,标准图或通用图中的对外连接管口在此栏中用细斜线表示。,其他,表名“管口表”书写于表的上方，字体不小于,7,号字体。表中汉字采用,5,号字体书写，数字或字母则采用,3.5,号字体。,6.6 化工设备装配图技术要求,化工设备图的技术要求由设计数据表和文字条款组成,设计数据表中的内容根据设备的不同有所区别,搅拌设备的设计数据表内容,6.6 化工设备装配图技术要求,化工设备图的图面技术要求可参照化工设备指导性文件TCED41002-2000化工设备图样技术要求,换热器技术要求示例,1本设备按GB150-1998钢制压力容器和GB151-1999管壳式换热器进行制造、试验和验收。,2 焊接采用电弧焊，焊条牌号：采用J507焊条,3 焊接接头形式及尺寸除图中注明外，按GB985-1998规定,6.6 化工设备装配图技术要求,4 筒体、封头及其相连接的对接焊缝应进行X射线探伤检,查，检测长度不少于各条焊接接头长度的20%，且不小于250，级为合格,。,5 管箱及浮头盖带有分程隔板或带有较大孔着，组焊完毕后必须进行消除应力热处理，密封面应在热处理后加工。,6,当膨胀节有预压缩或预拉伸要求时，应增加如下要求：在管子和管板涨接前，补偿器预压缩,。,7 液压试验和气密性试验。,6.7读化工设备装配图,阅读化工设备图的方法和步骤,1 概括了解,看标题栏，了解设备的名称、规格、绘图比例、图纸张数等内容。,对视图进行分析，了解表达设备所采用的视图数量和表达方法，找出各视图、剖视图的位置及各自的表达重点。,看明细栏，概括了解设备的零部件件号和数目，以及哪些是零部件图，哪些是标准件或外购件。,看设备的管口表、制造检验主要数据表及技术要求，概括了解设备的压力、温度、物料、焊缝探伤要求及设备在设计、制造、检验等方面的技术要求。,6.7 读化工设备装配图,阅读化工设备图的方法和步骤,2视图分析,对视图进行分析，了解表达设备所采用的视图数量和表达方法，找出各视图、剖视图的位置及各自的表达重点。,3零部件分析,了解主要零件的结构、形状、尺寸与主体其它零件的装配,关系。,4设备分析,了解零件的结构的基础上，进一步了解设备的结构特点,、,工作原理和操作特点等。,装配图,过滤器,画图框和标题栏,装配图,过滤器,选择主视图并布置视图,装配图,过滤器,画主视图,装配图,过滤器,画主视图,装配图,过滤器,画主视图,装配图,过滤器,画主视图,装配图,过滤器,画主视图,装配图,过滤器,画侧视图和俯视图,装配图,过滤器,加深视图,装配图,过滤器,画剖面线,
