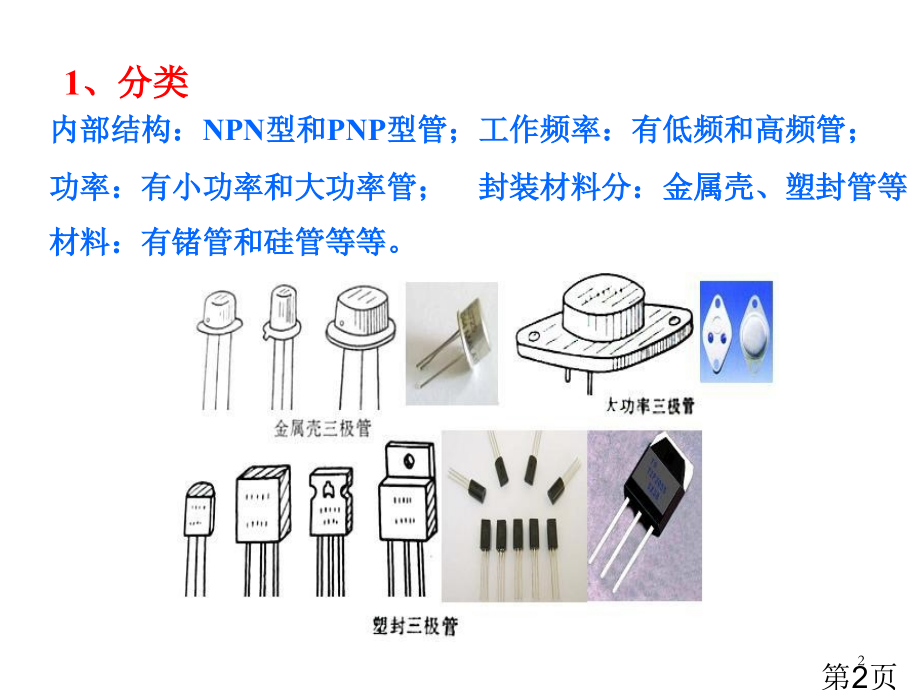

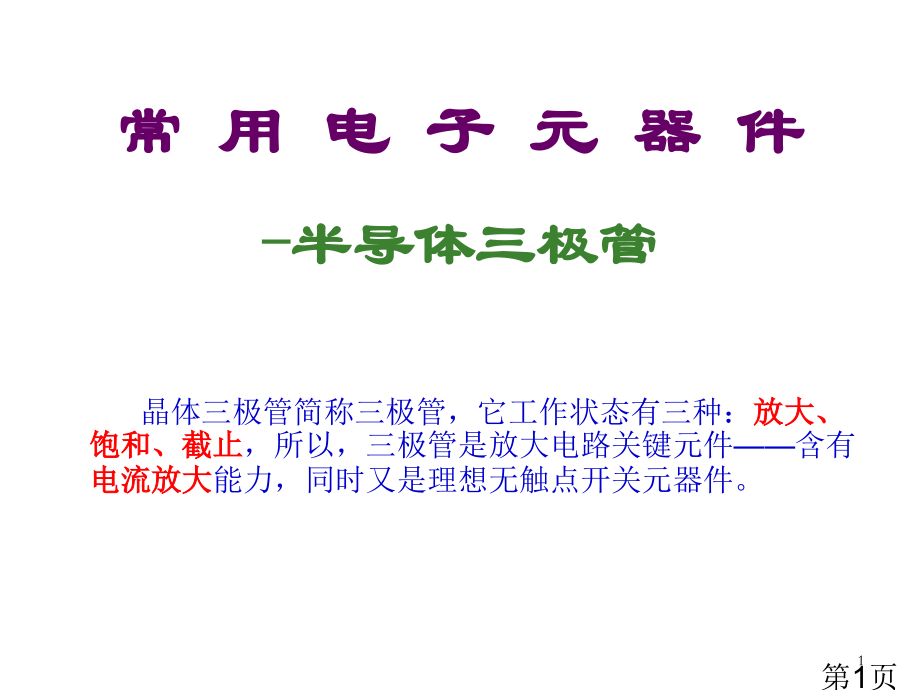

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。谢谢,常 用 电 子 元 器 件,-,半导体三极管,晶体三极管简称三极管，它工作状态有三种：,放大、饱和、截止,，所以，三极管是放大电路关键元件,含有,电流放大,能力，同时又是理想无触点开关元器件。,第1页,1,内部结构：,NPN,型和,PNP,型管；工作频率：有低频和高频管；,功率：有小功率和大功率管；,封装材料分：金属壳、塑封管等,材料：有锗管和硅管等等。,1,、分类,第2页,2,2,、结构和符号,三极管结构,有三个区,发射区、基区、集电区；,两个,PN,结,发射结（,BE,结）、集电结（,BC,）；,三个电极,发射极,e,、基极,b,和集电极,c,；,第3页,3,晶体三极管符号,三极管结构从内部结构分为,NPN,型和,PNP,型管；,其图形符号：如图所表示。,文字符号：,V T,第4页,4,三极管器件命名方式,第一部分,数字,字母 字母,(,汉拼,),数字,字母,(,汉拼,),电极数,材料和极性 器件类型 序号 规格号,3,三极管,第二部分,第三部分,A,锗材料,PNP,B,锗材料,NPN,C,硅材料,PNP,D,硅材料,NPN,X,低频小功率管,G,高频小功率管,D,低频大功率管,A,高频大功率管,第四部分,第五部分,例：,3AX31 3DG12B 3DD6,PNP,低频小功率锗三极管,NPN,高频小功率硅三极管,NPN,低频大功率硅三极管,3CG,3AD 3DK,PNP,高频小功率硅三极管,PNP,低频大功率锗三极管,NPN,硅开关三极管,第5页,5,一、几个常见三极管外形及特点,1.小功率三极管,通常情况下，把集电极最大允许耗散功率PCM在1W以下三极管称为小功率三极管。,第6页,6,一、几个常见三极管外形及特点,1.小功率三极管,通常情况下，把集电极最大允许耗散功率PCM在1W以下三极管称为小功率三极管。,第7页,7,中功率三极管,中功率三极管主要用在驱动和激励电路，为大功率放大器提供驱动信号。通常情况下，集电极最大允许耗散功率PCM在110W三极管称为中功率三极管。,第8页,8,3大功率三极管,集电极最大允许耗散功率PCM在10W以上三极管称为大功率三极管。,第9页,9,贴片三极管外形及特点,采取表面贴装技术SMT（Surface Mounted Technology）三极管称为贴片三极管。贴片三极管有三个引脚，也有四个引脚。在四个引脚三极管中，比较大一个引脚是集电极，两个相通引脚是发射极，余下一个引脚是基极。,贴片,9013,引脚定义和封装参数,第10页,10,达林顿管,达林顿管是复合管一个连接形式。它是将两只三极管或更多只三极管集电极连在一起，而将第一只三极管发射极直接耦合到第二只三极管基极，依次级联而成。,第11页,11,二、三极管封装形式及管脚识别,三极管封装形式是指三极管外形参数，也就是安装半导体三极管用外壳。材料方面，三极管封装形式主要有金属、陶瓷、塑料形式；结构方面，三极管封装为,TOXXX,，,XXX,表示三极管外形；装配方式有通孔插装（通孔式）、表面安装（贴片式）、直接安装。惯用三极管封装形式有,TO-92,、,TO-126,、,TO-3,、,TO-220TO,等。,第12页,12,第13页,13,三极管引脚排列方式含有一定规律。对于国产小功率金属封装三极管，底视图位置放置，使三个引脚组成等腰三角形顶点上，从左向右依次为,e,、,b,、,c,；有管键管子，从管键处按顺时针方向依次为,e,、,b,、,c,，其管脚识别图如图（,a,）所表示。对于国产中小功率塑封三极管使其平面朝向外，半圆形朝内，三个引脚朝上放置，则从左到右依次为,e b c,，其管脚识别图如图（,b,）,第14页,14,现今比较流行三极管90119018系列为高频小功率管，除9012和9015为PNP型管外，其余均为NPN型管。,惯用90119018、1815系列三极管管脚排列如图所表示。平面对着自己，引脚朝下，从左至右依次是E、B、C。,第15页,15,贴片三极管有三个电极，也有四个电极。普通三个电极贴片三极管从顶端往下看有两边，上边只有一脚为集电极，下边两脚分别是基极和发射极。在四个电极贴片三极管中，比较大一,个引脚是三极管集电极,，另有,两个引脚相通是发射极，余下一个是基极,。,第16页,16,三、三极管主要技术指标,1.,电流放大系数,电流放大系数是电流放大倍数，用来表示三极管放大能力。依据三极管工作状态不一样，电流放大系数又分为直流放大系数和交流放大系数。,直流放大系数是指在静态无输入改变信号时，三极管集电极电流,IC,和基极电流,IB,比值，故又称为直流放大倍数或静态放大系数，普通用,hFE,或,表示。,交流电流放大系数也叫动态电流放大系数或交流放大倍数，是指在交流状态下，三极管集电极电流改变量与基极电流改变量比值，普通用,表示。,是反应三极管放大能力主要指标。,第17页,17,2.,耗散功率,PCM,耗散功率也叫集电极最大允许耗散功率,PCM,，是指三极管参数改变不超出要求允许值时最大集电极耗散功率。,3.,频率特征,三极管电流放大系数与工作频率相关，假如三极管超出了工作频率范围，会造成放大能力降低甚至失去放大作用。,4.,集电极最大电流,ICM,集电极最大电流是指三极管集电极所允许经过最大电流。集电极电流,IC,上升会造成三极管,下降，当,下降到正常值,2/3,时，集电极电流即为,ICM,。,5.,最大反向电压,最大反向电压是指三极管在工作时所允许加最高工作电压。最大反向电压包含集电极,发射极反向击穿电压,UCEO,、集电极,基极反向击穿电压,UCBO,以及发射极,基极反向击穿电压,UEBO,。,6.,反向电流,三极管反向电流包含集电极,基极之间反向电流,ICBO,和集电极,发射极之间反向电流,ICEO,。,了解三极管四个极限参数：,ICM,、,BVCEO,、,PCM,及,fT,即可满足,95%,以上使用需要。,第18页,18,普通小功率三极管选取,选取三极管时首先要搞清楚电子电路工作,(,工作总结,),频率大约是多少工程设计中普通要求,三极管,fT,大于,3,倍实际工作频率,。所以可按照此要求来选择,三极管特征频率,fT,。,小功率三极管,BVCEO,选择,能够依据,电路电源电,压来决定，普通情况下只要三极管,BVCEO,大于电路中电源最高电压即可。当三极管负载是感性负载时，如变压器、线圈等时,BVCEO,数值选择要慎重，感性负载上感应电压可能到达电源电压,2,8,倍,(,如节能灯中升压三极管,),。,普通小功率三极管,ICM,在,30,50mA,之间,，对于小信号电路普通能够不予考虑。但对于,驱动继电器及推进大功率音箱管子要认真计算一下,。当然首先要了解继电器吸合电流是多少毫安，以此来确定三极管,ICM,。,当我们估算了电路中三极管工作,(,工作总结,),电流,(,即集电极电流,),，又知道了三极管集电极到发射极之间电压后，就可依据,P=UI,来,计算三极管集电极最大允许耗散功率,PCM,。,本着“,大能代小,”标准,第19页,19,大功率三极管选取,对于大功率三极管，只要不是高频发射电路，我们都无须考虑三极管特征频率,fT,。对于三极管集电极,-,发射极反向击穿电压,BVCEO,这个极限参数考虑与小功率三极管是一样。对于集电极最大允许电流,ICM,选择主要也是依据三极管所带负载情况而计算。,三极管集电极最大允许耗散功率,PCM,是大功率三极管重点考虑问题，需要注意是大功率三极管必须有良好散热器。,即使是一只四五十瓦大功率三极管，在没有散热器时，也只能经受两三瓦功率耗散。大功率三极管选择还应留有充分余量。另外在选择大功率三极管时还要考虑它安装条件，以决定选择塑封管还是金属封装管子。,假如你拿到一只三极管又无法查到它参数，能够依据它外形来推测一下它参数。当前小功率三极管最多见是,TO-92,封装塑封管，也有部分是金属壳封装。它们,PCM,普通在,100,500mW,之间，最大不超出,1W,。它们,ICM,普通在,50,500mA,之间，最大不超出,1.5A,。而其它参数是不好判断。,第20页,20,9011 NPN 30V 30mA 400mW 150MHz,放大倍数,20-80,9014 NPN 45V 100mA 450mW 150MHz,放大倍数,20-90,用,9014,代替,三极管代换标准（只适舍主板）,1,、型和型三极管之间不能代换，硅管和锗管之间不能代换。,2,、标准上要原型号代换，介在实际维修中很做到同型号代换，主板普通采取三极管大多是硅管，所以代换时，只须做到硅管代换硅管，型代换型，型代换型即可。,3,、三极管三个引脚不能弄错，拆下坏三极管时要记住线路板上各引脚孔位置。,第21页,21,三、三极管检测,指针式万用表检测三极管,1.,指针式万用表检测普通三极管,指针式万用表判断普通三极管三个电极、极性及好坏时，选择,R100,或,R1k,挡位，常分两步进行测量判断。,(1),三颠倒，找基极；,PN,结，定极型,三极管内部等效图如图所表示，测量时要时刻想着此图，从而到达熟能生巧。,第22页,22,用,指针式,万用表判断三极管极性,红表笔,是,(,表内电源,),负,极,黑表笔,是,(,表内电源,),正,极,基极,B,判断：,当,黑,（红）,表笔接触某一极，,红,（黑）,表笔分别接触另两个极时，万用表指示为,低阻,，则该极为基极，该管为,NPN,（,PNP,）,。,在,R,100,或,R,1k,挡测量,测量时手不要接触引脚,C,、,E,极,判断：,基极确定后，比较,B,与另外两个极间正向电阻，较大者为发射极,E,，较小者为集电极,C,。,第23页,23,（2）判断基极、集电极顺箭头，偏转大；测不准，动嘴巴,基极找到之后，判断出PNP型或NPN型，再找发射极和集电极。,第24页,24,用万用表,h,FE,挡检测,值,1.,若有,ADJ,挡，先置于,ADJ,挡进行调零。,拨到,h,FE,挡。,将被测晶体管,C,、,B,、,E,三个引脚分别插入对应插孔中（,TO,-,3,封装大功率管，可将其,3,个电极接出,3,根引线，再插入插孔）。,从表头或显示器读出该管电流放大系数,。,第25页,25,
