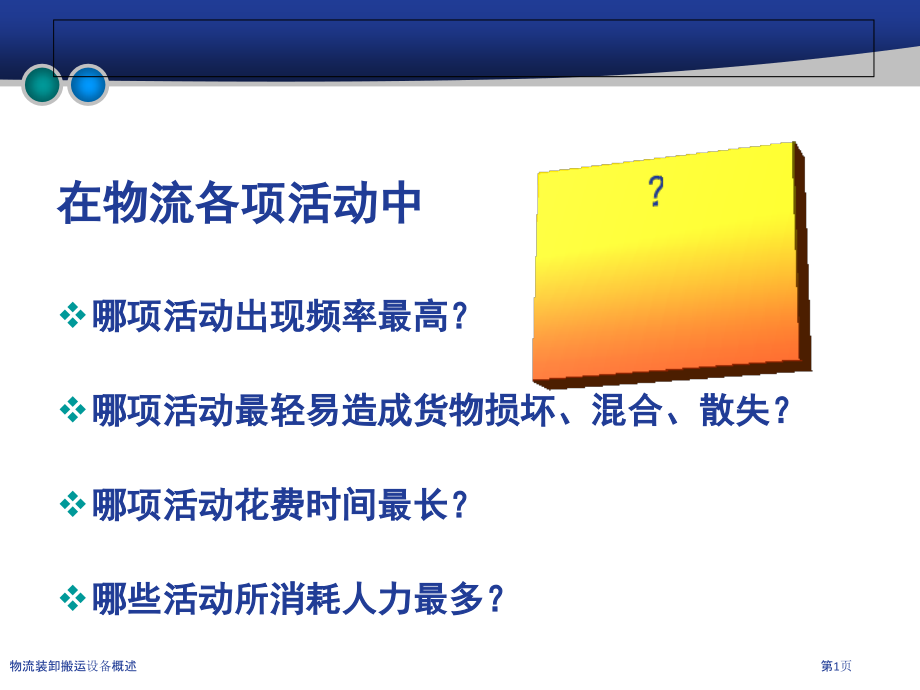

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,P,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,P,*,单击此处编辑母版标题样式,在物流各项活动中,哪项活动出现频率最高？,哪项活动最轻易造成货物损坏、混合、散失？,哪项活动花费时间最长？,哪些活动所消耗人力最多？,？,物流装卸搬运设备概述,第1页,列举几个数据以下：,(1)据我国统计，火车货运以,500公里,为分歧点，运距超出500公里，运输在途时间多于起止装卸时间；运距低于500公里，装卸时间则超出实际运输时间。,(2)美国与日本之间远洋船运，一个往返需25天，其中运输时间13天，装卸时间12天。,(3)我国对生产物流统计，机械工厂每生产1吨成品，需进行252吨次装卸搬运，其成本为加工成本15.5。,3.1 物流装卸搬运概述,装卸搬运活动对物流效率、物流技术经济效果有着主要影响。,物流装卸搬运设备概述,第2页,P,3,第,3,章,物流装卸搬运设备,物流装卸搬运设备概述,第3页,P,4,物流装卸搬运设备概念及特点,1,物流装卸搬运设备分类,2,经典物流装卸搬运设备,3,4,本章关键关键点,物流装卸搬运设备概述,第4页,3.1 物流装卸搬运概述,3.1.1 物流,装卸搬运,概念,装卸,是指在指定地点以人力或机械将物品装入运输设备或从运输设备内卸下作业活动，是一个以垂直方向移动为主物流活动。,搬运,是指在同一场所内，对物品进行短距离、小范围以水平方向移动为主物流作业。,装卸搬运,是指在一定区域内(通常指某一个物流结点，如车站、码头、仓库等)，以改变物品存放状态和位置为主要内容活动。,P,5,这两个概念是截然分开吗？,物流装卸搬运设备概述,第5页,3.1.2 物流装卸搬运特点,1)装卸搬运是衔接性活动,什么情况下会发生装卸搬运活动？,2)装卸搬运作业量大,每生产1吨成品，需进行252吨次装卸搬运，其成本为加工成本15.5。,3)装卸搬运方式复杂,自动化、机械化、人工等,4)装卸搬运作业不均衡,5)对装卸搬运安全性要求很高,P,6,3.1 物流装卸搬运概述,物流装卸搬运设备概述,第6页,装卸搬运机械化、自动化发展对当代物流发展作用,节约劳动力，改进装卸搬运工人劳动条件。,提升装卸搬运效率，缩短作业时间，加速车辆周转，加紧货物送达和发出。,降低装卸搬运作业成本。,采取机械化作业，加速货位周转，降低货物堆码场地面积，提升货位利用率。,？,物流装卸搬运设备概述,第7页,3.1.3,装卸搬运方法,针对不一样作业对象装卸搬运方法,单件作业法,集装作业法,散装作业法：,重力法作业、倾翻法作业、机械法作业、气力输送法,含有不一样作业特点装卸搬运方法,连续装卸,间歇装卸,使用不一样物流设施、设备装卸搬运方法,按使用不一样物流设施、设备，装卸搬运可分为仓库装卸、铁路装卸、港口装卸、汽车装卸、飞机装卸等。,物流装卸搬运设备概述,第8页,3.1.4 物流装卸搬运设备分类,按主要用途划分,(1)起重设备。,(2)连续输送机械。,(3)装卸搬运车辆。,(4)专用装卸搬运设备。,2.按动力类型划分,(1)电动式装卸搬运设备。,(2)内燃动力式装卸搬运设备。,P,9,3.1 物流装卸搬运概述,物流装卸搬运设备概述,第9页,3.1.4 物流装卸搬运设备分类,3.,按传动类型划分,(1)电传动装卸搬运设备。,(2)机械传动装卸搬运设备。,（3）液压传动装卸搬运设备。,4.,按装卸搬运货物类别划分,(1)散货装卸搬运设备。（抓斗起重机、装卸机、链斗装车机、输送机等）,(2)件包装货物装卸搬运设备。,(3)集装箱货物装卸搬运设备。,(4)特殊形体货物装卸搬运设备。,P,10,物流装卸搬运设备概述,第10页,装卸起重设备,装卸起重设备概念,装卸起重设备是一个间歇式、可循环运动物流机械，以实现货物垂直升降为主，同时能够实现货物水平移动，以满足货物以及从属作业功效要求。,按综合特征分类,轻小型起重设备、桥式类起重机、臂架式起重机、堆垛类起重机、升降机,物流装卸搬运设备概述,第11页,分类,物流装卸搬运设备概述,第12页,装卸起重设备特点,（1）结构复杂。,装卸起重设备通常含有庞大结构和比较复杂机构，作业过程中经常是几个不一样方向运动同时操作，大多是由驱动装置、工作机构、支撑机构等部分组成。,起升机构,运行机构,变幅机构,回转机构,（2）作业对象复杂,载重量重达上百吨,外形上体积大且不规则,散粒、热融和易燃易爆等危险品,物流装卸搬运设备概述,第13页,装卸起重设备特点,（3）作业空间大,需要在较大范围内运行，活动空间大，一旦造成事故影响面积也较大。,（4）安全系数要求高,（5）协同性要求高。,物流装卸搬运设备概述,第14页,装卸起重设备性能参数,起重量：起重机起吊重物质量值称为起重量,额定起重量,总起重量,有效起重量,幅度和跨度,起重力矩,起升高度,工作速度,作业环境,运动行程,设备特征,物流装卸搬运设备概述,第15页,装卸起重设备性能参数,生产率,工作级别（P69）,起重机工作级别,起重机金属结构工作级别,起重机机构工作级别,自重,物流装卸搬运设备概述,第16页,三、经典装卸起重设备,轻小型起重设备：千斤顶、起重滑车、手动葫芦、电动葫芦、卷扬机等。,千斤顶,物流装卸搬运设备概述,第17页,起重滑车,物流装卸搬运设备概述,第18页,手动葫芦,物流装卸搬运设备概述,第19页,经典起重机械,电动葫芦,P,20,电动葫芦，,简称电葫芦，是一个在工字钢下翼缘运行轻小型起重设备。,作业方式：,多数电动葫芦由人使用按纽在地面跟随操纵，或也可在司机室内操纵或采取有线（无线）远距离控制。,特点：,安装于天车之上，体积小，自重轻，操作简单，使用方便。起重量普通为,0.1,80,吨，起升高度为,3,30,米。,用于：,工矿企业，仓储码头等。电动葫芦普通安装在单梁起重机，桥式,起重机,，门式起重机，悬挂起重机上。,物流装卸搬运设备概述,第20页,单梁起重机：,把电动葫芦安装在单轨桥架上就成为单梁起重机。,广泛用于：,工厂、仓库、料场等不一样场所吊运货物，禁止在易燃、易爆腐蚀性介质环境中使用。,单梁起重机,普通情况下，,起重量在,50t,以下，跨度在,35m,以内,，无特殊使用要求，宜选取,单梁桥式起重机,。,假如要求,门腿宽度大，工作速度较高，或经常吊运重件、长大件,，则宜选,双梁门式起重机,。,经典起重机械,物流装卸搬运设备概述,第21页,卷扬机,物流装卸搬运设备概述,第22页,经典起重机械,2),桥式起重机,P,23,图,3-19,桥式起重机,桥式起重机结构：起重小车、桥架运行结构、桥架金属结构组成。,桥式起重机特点：,结构简单,作业效率高,专业性强,桥式起重机选型标准,起重机机型选择,起重机型号选择,起重机经济性能选择,物流装卸搬运设备概述,第23页,经典起重机械,P,24,图,3-19,桥式起重机,桥式起重机,是搬运长、大、粗笨货物主要装卸机械。,作业方式：,起重机可在一个长方体（起吊高度,X,跨度,X,走行线长度）空间内作业。,利用场所：,露天货场、料场、集装箱码头和仓库等。占起重机数量,60%-80%,，额定起重量几吨,-,几百吨。,常见桥式起重机：,桥式吊钩起重机、桥式抓斗起重机、桥式电磁起重机、三用桥式起重机、双小车桥式起重机和电葫芦双梁桥式起重机。,物流装卸搬运设备概述,第24页,经典起重机械,3,),门,座,起重机,P,25,门,座起重机又称门机,。门,座起重机是装在沿地面轨道行走门兴底座上全回转臂架起重机,。,门座起重机结构：,起升结构、变幅结构、回转机构、行走机构。,门座起重机选取：,主要应依据装卸作业要求选取重量、幅度、起升高度、工作速度、规矩等参数合乎要求机制。,物流装卸搬运设备概述,第25页,经典起重机械,4,),门式起重机,P,26,门式起重机又称龙门起重机,。门式起重机金属结构外形像龙门架，它由主梁、左右两条支腿和下部横梁组成。支腿沿铺设在地面上轨道由大车运行机构驱动运行。吊货起重小车装有起升机构和小车运行机构，小车沿主梁上小车轨道移动。,特点：,门式起重机含有场地利用率高、作业范围大、适应面广、通用性强等特点。,主要用于：,在露天货场、料场、车站、集装箱,港口,、码头和仓库等场所比较常见。,物流装卸搬运设备概述,第26页,经典起重机械,P,27,图,3-18,门式起重机,门式起重机类型,:,按照结构特点分,箱形结构和桁架结构,，如图所表示；,按悬臂情况分为,无悬臂、单悬臂、双悬臂,；,按主梁数目分,单主梁和双梁,；,按支腿外形分为,“,L”,形、“,C”,形、“,U”,形和“,O”,形,等。,工作中门式起重机,物流装卸搬运设备概述,第27页,物流装卸搬运设备概述,第28页,图：单主梁L形支腿门式起重机,物流装卸搬运设备概述,第29页,图：单主梁C形支腿门式起重机,物流装卸搬运设备概述,第30页,4)悬臂式起重机,P,31,固定式悬臂式起重机,直接安装在码头或库场墩座上，只能原地工作。,移动式臂架起重机,可沿轨道或住地面上运行，主要有,汽车起重机、轮胎起重机、履带起重机和门座起重机,等。其中轮胎起重机和门座起重机在港口用得很普遍。汽车、轮胎、履带等移动式起重机又称为自动式起重机。,浮式起重机,也称为起重船或,浮吊,。是安装在专用平底船上悬臂起重机，广泛用于海、河港门装卸及建港等工作。,悬臂式起重机：,利用臂架边幅,(,俯仰,),绕垂直轴线回转配合升降货物，使用动作灵活，满足装卸要求。,物流装卸搬运设备概述,第31页,图：汽车起重机,物流装卸搬运设备概述,第32页,图：轮胎起重机,物流装卸搬运设备概述,第33页,图：履带起重机,物流装卸搬运设备概述,第34页,图：门座起重机,物流装卸搬运设备概述,第35页,图：浮吊,物流装卸搬运设备概述,第36页,5,),吊具,P,37,吊钩,物流装卸搬运设备概述,第37页,5,),吊具,P,38,抓斗（双绳抓斗）,物流装卸搬运设备概述,第38页,5,),吊具,P,39,抓斗（单绳抓斗）,物流装卸搬运设备概述,第39页,第三节 大宗散货装卸设备,袋式装车机（应用于水泥行业）,组成结构：中间装卸机构、特殊端部溜槽、胶带机,物流装卸搬运设备概述,第40页,螺旋卸车机,螺旋卸车机主要应用于煤等散装货物快速卸车，降低车辆滞留时间。,结构：大车行走机构、螺旋起升机构、电气控制系统、钢结构。,常见：,桥型,和,门型,桥式螺旋卸车机：,主要用于库内或车间内卸车作业,门式螺旋卸车机：,可在平地料场进行卸车和堆料作业,物流装卸搬运设备概述,第41页,螺旋卸车机,物流装卸搬运设备概述,第42页,门式螺旋卸车机,物流装卸搬运设备概述,第43页,翻车机,翻车机卸车线是含有机械自动化、高效低耗一个大型卸车作业专用设备，可翻卸,铁路敞车,所装载,散粒物料,。,广泛应用于：火力发电厂、港口、冶金、煤炭焦台、推车机等单机设备组成。,翻车机系统组成：,执行机构、拨车机、迁车台、推车机,翻车机类型：,侧倾式翻车机、转子式翻车机,物流装卸搬运设备概述,第44页,侧倾式翻车机,物流装卸搬运设备概述,第45页,转子式翻车机,物流装卸搬运设备概述,第46页,斗轮堆取料机类设备,包含：取料机、堆料机、混匀取料机、混匀堆料机、门式堆取料机。使用最多是,堆取料机,。,基本类型：,斗轮堆取料机,臂架型斗轮堆取料机,桥架式斗轮堆取料机,桥式,门式,物流装卸搬运设备概述,第47页,斗轮堆取料机机械设备选型,斗轮堆取料机,适用范围：,物料堆积料场数量较少及堆取料机设备数量较少条件，如发电厂、水泥厂、化工厂等一个或两个料场，堆取料机可分别向两个料场堆料或从两个料场取料。在料场数量较多，如三个或四个以上料场时，也可选取堆取料机。,经济性：,相对于取料机和堆料机设备成本更高,取料机与堆料机,适用范围：,大型码头项目。在大型散货料场地面皮带运输机工艺流程中设计成单一流程，即堆料流程或取料流程。,物流装卸搬运设备概述,第48页,斗轮堆取料机机械设备选型,混匀取料机与混匀堆料机,功效范围：,正常堆料与取料功效，以及均化功效。,适用范围：,钢铁企业、水泥行业、对电厂原料进行均化处理。,门式斗轮堆取料机,特点：,取料过程效率高、操作轻易等特点,物流装卸搬运设备概述,第49页,斗轮堆取料机,物流装卸搬运设备概述,第50页,臂架型斗轮堆取料机,物流装卸搬运设备概述,第51页,桥式斗轮堆取料机,物流装卸搬运设备概述,第52页,门式斗轮堆取料机,物流装卸搬运设备概述,第53页,第四节 连续运输设备,一、连续输送机械,连续输送机械,是沿着一定输送路线运输货物机械，在当代物流系统中，尤其是港口、车站、库场、货栈内，负担大量货物运输，同时也是当代化立体仓库中辅助设备，含有把各物流站连接起来作用。,特点：,不间断工作,路径固定,通用性较差,需要辅助设备,物流装卸搬运设备概述,第54页,连续输送机械分类,按所运,货物种类,分为：输送件货、输送散货,按输送机,传动特点,分为：有挠性牵动构件、无挠性牵动构件,按输送机,结构形式,分为：辊式、链式、轮式、胶带式、滑板式、悬挂式,有挠性牵引件输送机有,：带式输送机、板式输送机、刮板输送机、埋刮板输送机、斗式提升机、悬挂式输送机,无挠性牵引件输送机有,：螺旋输送机、辊道式输送机、振动输送机,物流装卸搬运设备概述,第55页,连续输送机主要技术性能参数,生产率（Q）。,输送机单位时间内输送货物质量，单位是吨/小时。,输送速度。,被运货物或物料沿输送方向运行速度。,充填系数。,反应输送机承载件被物料或货物填满程度参数。,输送长度和高度。,输送长度是指输送机械装卸点与卸载点之间展开距离。输送高度是指货物或物料在垂直方向上输送距离。,物流装卸搬运设备概述,第56页,带式输送机,特点：,有挠性输送带连续输送物料,工作速度范围广（0.02-4m/s）,输送距离长，生产效率高，所需动力不大,结构简单，使用维护方便，噪音小,能在全机身任何地方装卸物料,工作不密封，不宜输送轻质型粉状物料,倾斜度不大,适用范围：,仓库、港口、车站、工厂、煤矿、矿山、建筑工地,物流装卸搬运设备概述,第57页,带式输送机,物流装卸搬运设备概述,第58页,带式输送机结构,输送带,橡胶带,钢带,网状钢丝带,塑料带,驱动装置：电动机、传动系统、驱动滚筒,托辊,张紧装置,螺旋式,重锤式,物流装卸搬运设备概述,第59页,特殊类型带式输送机,窄带输送机,物流装卸搬运设备概述,第60页,管状带式输送机,物流装卸搬运设备概述,第61页,气垫带式输送机,物流装卸搬运设备概述,第62页,伸缩带式输送机,物流装卸搬运设备概述,第63页,移动带式输送机,物流装卸搬运设备概述,第64页,辊子输送机,辊子输送机是由一系列以一定间距排列辊子组成用于输送城建货物或托盘货物输送机械。,特点：,结构简单,运行可靠,维护方便,可输送高温物品,节能,物流装卸搬运设备概述,第65页,辊式输送机,物流装卸搬运设备概述,第66页,链式输送机,链式输送机,特点：,输送能力大,能耗低,使用寿命长，费用低,密封、安全,工艺布置灵活,链板输送机,适用范围：,瓶罐类产品输送，主要应用在饮料、罐头、日化产品等行业。,物流装卸搬运设备概述,第67页,链式输送机,物流装卸搬运设备概述,第68页,链板式输送机,物流装卸搬运设备概述,第69页,螺旋输送机,特点：,结构简单,操作安全方便,维护不太复杂,横断面外形尺寸不大,便于在若干个位置上进行卸载,适用范围：,化工、建材、机械、煤炭、冶金、轻工、粮食、医药、交通、水电等部门，用来输送各种各样粉末和小块物料，如煤粉、水泥、砂、块煤、谷类等。,物流装卸搬运设备概述,第70页,螺旋式输送机,物流装卸搬运设备概述,第71页,气力输送机,适用范围：,输送粉状、粒状、块状小于20-30mm小块物料，有时也输送成件物品。,结构：,送风装置（抽气机、鼓风机、气压机）,输送管道及管件,供料器,除尘器等,分类：,吸送式气力输送机,压送式气力输送机,物流装卸搬运设备概述,第72页,气力输送机,物流装卸搬运设备概述,第73页,斗式提升机,物流装卸搬运设备概述,第74页,振动输送机（弹性连杆式、电磁式、惯性式）,物流装卸搬运设备概述,第75页,连续输送设备选型,五要素法,流体要素,流体物理特征和化学特征,流速要素,与物流速度相配合,流量要素,最大程度消除流量分布不均匀,流向要素,从起点到终点流动方向,流程要素,合理选择传输路径，实现效率最大化,物流装卸搬运设备概述,第76页,联华企业创建于1991年5月，是上海首家发展连锁经营商业企业。经过发展，已成为中国最大连锁商业企业。年销售额突破140亿元，连续3年位居全国零售业第一。联华企业快速发展，离不开高效便捷物流配送中心大力支持。当前，联华共有4个配送中心，分别是2个常温配送中心、1个便利物流中心、1个生鲜加工配送中心，总面积7 万余平方米。联华便利物流中心总面积8000平方米，由4层楼复式结构组成。为了实现货物装卸搬运，配置主要装卸搬运机械设备主要为：电动叉车8辆、手动托盘搬运车20辆、垂直升降机2台、笼车1000 辆、辊道输送机5条、数字拣选设备2400套。在装卸搬运时，操作过程以下：,案例分析题,联华企业装卸搬运系统,物流装卸搬运设备概述,第77页,对来货卸下后，把其装在托盘上，由手动叉车将货物搬运至入库运载处，入库运载装置上升，将货物送上入库输送带。当接到向第一层搬送指示托盘在经过升降机平台时，不再需要上下搬运，将直接从当前位置经过一层入库输送带自动分配到一层入库区等候入库；接到向二至四层搬送指示托盘，将由托盘垂直升降机自动传输到所需楼层。当升降机抵达指定楼层时，由各层入库输送带自动搬送货物至入库区。货物下平台时，由叉车从输送带上取下托盘入库。出库时，依据订单进行拣选配货，拣选后出库货物用笼车装载，由各层平台经过笼车垂直输送机送至一层出货区，装入对应运输车上。先进实用装卸搬运系统，为联华便利店发展提供了强大支持，使联华便利物流运作能力和效率大大提升。,案例分析题,物流装卸搬运设备概述,第78页,【分析与讨论】：,1 该物流中心装卸搬运系统设计对各平台间搬送自动化做了哪方面考虑？,2 你认为该物流中心装卸搬运系统有改进余地吗？假如有，怎样改进？,案例分析题,联华企业装卸搬运系统,物流装卸搬运设备概述,第79页,思索题,(1)简述物流装卸搬运概念和特点。,(2)物流装卸搬运设备分类有哪些？,(3)叉车有哪些类型？,(4)简述起重机械分类。,(5)简述起重机械分类。,(7)简述连续输送机械特点及分类。,(8)什么是自动导引搬运车？,物流装卸搬运设备概述,第80页,P,81,Thank You!,物流装卸搬运设备概述,第81页,
