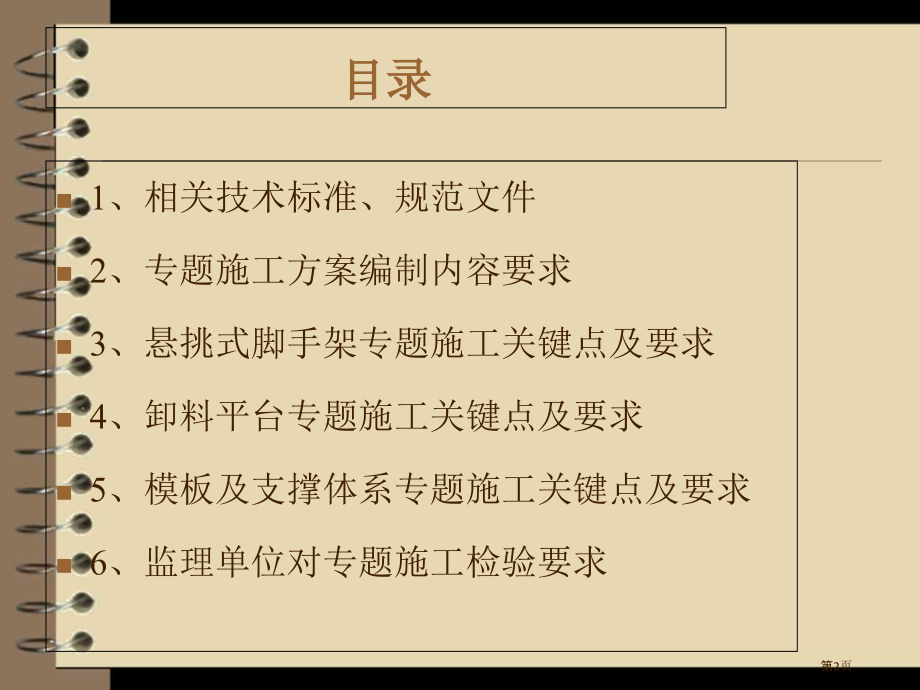

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,悬挑式脚手架、卸料平台、,模板及支撑体系专题施工关键点,浙江省建筑施工安全标准化管理要求,及相关规范解读,第1页,目录,1、相关技术标准、规范文件,2、专题施工方案编制内容要求,3、悬挑式脚手架专题施工关键点及要求,4、卸料平台专题施工关键点及要求,5、模板及支撑体系专题施工关键点及要求,6、监理单位对专题施工检验要求,第2页,1,、相关技术标准、规范文件,1.1.建筑施工组织设计规范GB/T50502-,1.2.建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,1.3.建筑施工扣件式钢管模板支架技术规程,DB33/1035-,1.4.建筑施工模板安全技术规范JGJ162-,1.5.危险性较大分部分项工程安全管理方法,建质87号,1.6.建设工程高大模板支撑系统施工安全监督管理导则,建质,254,号,1.7.浙江省建筑施工安全标准化管理要求,浙建建54号,1.8.建筑施工安全检验标准JGJ59-,其它：相关专业规范；设计文件；位工程施工组织设计,第3页,2,、专题施工方案编制内容要求,2.1.建筑施工组织设计规范GB/T50502-对施工方案内容要求,各种规范、规程、标准、文件对施工方案内容，都有一定要求，编排次序、方案重点各有侧重，但主要关键点、控制目标大致类同。,第4页,建筑施工组织设计规范,对施工方案内容要求,第5页,第6页,建筑施工组织设计规范,对施工方案内容要求,第7页,建筑施工组织设计规范,对施工方案内容要求,第8页,建筑施工组织设计规范,对施工方案内容要求,第9页,2,、专题施工方案编制内容要求,2.2.建筑施工扣件式钢管脚手架安全技术规范JGJ 130对施工方案内容要求：,1.0.3 扣件式钢管脚手架施工前，应按本规范要求对其结构构件与立杆地基承载力进行设计计算,，,并,应编制专题施工方案,。,第10页,2,、专题施工方案编制内容要求,2.3.建筑施工扣件式钢管模板支架技术规程DB331035-对施工方案内容要求：,第11页,2,、专题施工方案编制内容要求,2.4.建筑施工模板安全技术规范JGJ162-对施工方案内容要求：,第12页,2,、专题施工方案编制内容要求,2.5.危险性较大分部分项工程安全管理方法建质,87,号，对施工方案内容要求：,第七条专题方案编制应该包含以下内容：,（一）工程概况：危险性较大分部分项工程概况、施工平面布置、施工要求和技术确保条件。,（二）编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国家标准图集）、施工组织设计等。,（三）施工计划：包含施工进度计划、材料与设备计划。,（四）施工工艺技术：技术参数、工艺流程、施工方法、检验验收等。,（五）施工安全确保方法：组织保障、技术方法、应急预案、监测监控等。,（六）劳动力计划：专职安全生产管理人员、特种作业人员等。,（七）计算书及相关图纸。,第13页,2,、专题施工方案编制内容要求,2.6.,建设工程高大模板支撑系统施工安全监督管理导则建质,254,号，对施工方案内容要求：,2.1.2,专题施工方案应该包含以下内容：,（一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国家标准图集）、施工组织设计等。,（二）工程概况：高大模板工程特点、施工平面及立面布置、施工要求和技术确保条件，详细明确支模区域、支模标高、高度、支模范围内梁截面尺寸、跨度、板厚、支撑地基情况等。,（三）施工计划：施工进度计划、材料与设备计划等。,（四）施工工艺技术：高大模板支撑系统基础处理、主要搭设方法、工艺要求、材料力学性能指标、结构设置以及检验、验收要求等。,第14页,2,、专题施工方案编制内容要求,2.1.2,专题施工方案应该包含以下内容：,（五）施工安全确保办法：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术办法、模板安装和拆除安全技术办法、施工应抢救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移监测监控办法等。,（六）劳动力计划：包含专职安全生产管理人员、特种作业人员配置等。,（七）计算书及相关图纸：验算项目及计算内容包含模板、模板支撑系统主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面结构大样图，注明材料尺寸、规格、纵横支撑间距。,附图包含支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。,第15页,2,、专题施工方案编制内容要求,2.7.浙江省建筑施工安全标准化管理要求浙建建54号，对施工方案内容要求：,2.3,安全施工组织设计,2.3.1 建筑施工企业(工程项目部)在编制施工组织设计(施工方案)时，必须依据工程项目特点和施工现场实际，,制订对应切实可行安全技术方法和方案。,2.3.2 建筑施工企业应严格按照住建部危险性较大分部分项工程安全管理方法要求，在危险性较大分部分项工程施工前，单独编制安全专题施工方案。对于超出一定规模危险性较大分部分项工程，施工单位应该组织教授对安全专题施工方案进行论证。,2.2.3 危险性较大分部分项工程安全专题施工方案包含以下内容：工程概况、编制依据、施工计划、施工工艺技术、施工安全确保方法、劳动力计划、计算书及相关图纸等。,第16页,2,、专题施工方案编制内容要求,2.8.浙江省建筑施工安全标准化管理要求浙建建54号，,对施工脚手架方案内容要求：,4.2 施工方案,4.2.1 施工单位应在,脚手架施工前编制脚手架施工专题方案,，专题方案应有针对性，能有效地指导施工，明确安全技术办法。其,主要内容应包含,：,1、工程概况：工程项目标规模、相关单位名称情况、计划开完工日期等。,2、编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国家标准图集）、施工组织设计等。,3、计算书及相关图纸：应有设计计算书及卸荷方法详图，绘制架体与建筑物拉结详图、现场杆件立面、平面布置图，及剖面图、节点详图，并说明脚手架基础做法。,4、施工计划：包含施工进度计划、材料与设备计划。,5、施工工艺技术：技术参数、工艺流程、施工方法、检验验收等。,6、施工安全确保办法：组织保障、技术办法、应急预案、监测监控等。,7、劳动力计划：专职安全生产管理人员、特种作业人员等。,4.2.2,悬挑式脚手架专题施工方案,中应对挑梁、钢索、吊环、压环、预埋件、焊缝及建筑结构承载能力进行计算。悬挑梁应作为悬臂结构计算，不得考虑钢丝绳对悬臂结构受力。同时应考虑压环破坏时钢丝绳作为受力构件进行验算。,第17页,2,、专题施工方案编制内容要求,2.8.浙江省建筑施工安全标准化管理规定浙建建201254号，对施工卸料平台方案内容要求：,4 脚手架 4.8 卸料平台,4.8.1 卸料平台应符合下列规定：,1、卸料平台应进行设计计算并编制专项施工方案。,对模板工程方案内容要求：,6.1.1 工程施工前应编制专项施工方案，经施工总承包单位、监理单位审核批准后方可实施。对于超过一定规模危险性较大模板工程（包括支撑体系），应按有关规定进行教授论证。,6.1.2 模板工程专项施工方案应根据国家有关规范标准及工程结构形式、荷载大小、地基土类别、施工设备和材料等条件进行编制，其主要内容应包括该工程模板及支撑体系总体情况、结构计算、特殊部位质量安全要求、装拆施工安全技术措施、混凝土浇筑施工技术要求和施工图。,综上所述，悬挑式脚手架、卸料平台、模板及支撑体系等包括施工安全专项工程，必须在施工前按照对应规范标准及管理文件规定，编制专项施工方案；专项施工方案内容必须符合相关规定。,第18页,3,、悬挑式脚手架专题施工关键点及要求,3.1.悬挑式脚手架专题施工方案主要内容；,3.2.建筑施工扣件式钢管脚手架安全技术规范,JGJ130对悬挑式脚手架要求；,3.3.浙建建54号对悬挑式脚手架要求；,3.4.建筑施工安全检验标准,JGJ59-对悬挑式脚手架要求,第19页,3,、悬挑式脚手架专题施工关键点及要求,3.1.悬挑式脚手架专题施工方案主要内容，应包含：,1、工程概况：工程项目标规模、相关单位名称情况、计划开完工日期,搭设条件及周围环境，使用要求,（围护、承重、最大使用荷载、离墙间距等）,，搭设范围（规模）,(架体高度20m及以上悬挑式脚手需教授论证架）,、挑梁设置部位建筑标高,等。,2、编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国家标准图集）、施工组织设计等。,3、计算书及相关图纸：,应有架体、挑梁、钢索、吊环、压环、预埋件、焊缝及建筑结构承载能力设计计算书及卸荷方法详图,，绘制架体与建筑物拉结详图、现场杆件立面、平面布置图，及剖面图、节点详图，并说明,挑梁、钢索、吊环、压环、预埋件、焊缝设计要求,。,4、施工计划：包含施工进度计划、材料与设备计划。,5、施工工艺技术：技术参数、工艺流程、施工方法、检验验收等。,6、施工安全确保办法：组织保障、技术办法、应急预案、监测监控等。,7、劳动力计划：专职安全生产管理人员、特种作业人员等。,第20页,3,、悬挑式脚手架专题施工关键点及要求,6.10,型钢悬挑脚手架,6.10.1,一次悬挑脚手架,高度不宜超出,20m,。,6.10.2,型钢悬挑梁宜采取双轴对称截面型钢。悬挑钢梁型号及锚固件应按设计确定,钢梁截面高度不应小于,160mm,。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁,U,形钢筋拉环或锚固螺栓直径不宜小于,16mm,(,图,6.10.2),。,6.10.3,用于锚固,U,形钢筋拉环或螺栓应采取冷弯成型。,U,形钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。,6.10.4,每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结,:,钢丝绳、钢拉杆不参加悬挑钢梁受力计算,;,钢丝绳与建筑结构拉结,吊环应使用,HPB235,级钢筋,其直径不宜小于,20mm,吊环预埋锚固长度应符合现行国家标准,混凝土结内设计规范,GB50010,中钢筋锚固要求,(,图,6.10.2),。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第21页,3,、悬挑式脚手架专题施工关键点及要求,6.10,型钢悬挑脚手架,6.10.5,悬挑钢梁悬挑长度应按设计确定,固定段长度不应小于悬挑段长度,1.25,倍。,型钢悬挑梁固定端应采取,2,个,(,对,),及以上,U,形钢筋拉环或锚固螺栓与建筑结构梁板固定,U,形钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置,并应与混疑土梁、板底层钢筋焊接或绑扎牢靠,其锚固长度应符合现行国家标准,混凝土结构设计规范,GB50010,中钢筋锚固要求（图,6.10.5-1,、图,6.10.5.2,、图,6.10.5-3),。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第22页,3,、悬挑式脚手架专题施工关键点及要求,6.10.6,当型钢悬挑梁与建筑结构采取螺栓钢压板连接固定时,钢压板尺寸不应小于,100mm10mm,(,宽,厚,);,当采取螺栓角钢压板连接时,角钢规格不应小于,63mm63mm6mm,。,6.10.7,型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定定位点,定位点离悬挑梁端部不应,小于,100mm,。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第23页,3,、悬挑式脚手架专题施工关键点及要求,6.10.8,锚固位置设置在楼板上时,楼板厚度不宜小于,120mm,。假如楼板厚度小于,120mm,应采取加固办法。,6.10.9,悬挑梁间距应按悬挑架架体立杆纵距设置,每一纵距设置一根。,6.10.10,悬挑架外立面剪刀撑应自下而上连续设置。剪刀撑设置应符合本规范,第,6.6.2,条,要求,横向斜撑设置应符合规范第,6.6.5,条要求。,（,6.6.5,开口型双排脚手架两端均必须设置横向斜撑。,）,6.10.11,连墙件设置应符合本规范,第,6.4,节,要求。,6.10.12,锚固型钢主体结构混凝土强度等级不得低于,C20,。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第24页,6.6.2,单、双排脚手架剪刀撑设置应符合以下要求,:,1,每道剪刀撑跨越立杆根数应按表,6.6.2,要求确定。每道剪刀撑宽度不应小于,4,跨,且不应小于,6m,斜杆与地面倾角应在,4560,之间,;,2,剪刀撑斜杆接长应采取搭接或对接,搭接应符合本规范第,6.3.6,条第,2,款要求,;,3,剪刀撑斜杆应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上,旋转扣件中心线至主节点距离不应大于,150mm,。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第25页,6.4,连墙件,6.4.1,脚手架连墙件设置位置、数量应按专题施工方案确定。,6.4.2,脚手架连墙件数量设置除应满足本规范计算要求外还应符合表,6.4.2,要求。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第26页,6.4,连墙件,6.4.3,连墙件布置应符合以下要求,:,1,应靠近主节点设置,偏离主节点距离,不应大于,300mm,;,2,应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采取其它可靠办法固定,;,3,应优先采取菱形布置,或采取方形、矩形布置。,6.4.4,开口型脚手架两端必须设置连墙件,连墙件垂直间距不应大于建筑物层高,而且不应大于,4m,。,6.4.5,连墙件中连墙杆应呈水平设置,当不能水平设置时,应向脚手架一端下斜连接。,6.4.6,连墙件必须采取可承受拉力和压力结构。对高度,24m,以上双排脚手架,应采取刚性连墙件与建筑物连接。,6.4.7,当脚手架下部暂不能设连墙件时应采取防倾覆办法。当搭设抛撑时,抛撑应采取通长杆件,并用旋转扣件固定在脚手架上，与地面倾角应在,4560,之间,;,连接点中心至主节点距离不应大于,300mm,。抛撑应在连墙件搭设后方可拆除。,6.4.8,架高超出,40m,且有风涡流作用时,应采取抗上升翻流作用连墙办法。,3.2.,建筑施工扣件式钢管脚手架安全技术规范,JGJ 130,对悬挑式脚手架要求；,第27页,3,、悬挑式脚手架专题施工关键点及要求,3.3.浙建建54号对悬挑式脚手架要求,3.3.1悬挑脚手架选取材料应符合以下要求（4.6.1）,：,1、悬挑脚手架悬挑梁宜采取双轴对称截面型钢，钢梁截面高度不应小于160 mm。,2、选取型钢应有产品质量合格证，禁止使用锈蚀或变形严重、有裂缝型钢。,3、拉索式悬挑脚手架所用钢丝绳出现以下情况之一不得使用：,1）断丝严重、断丝局部聚集、绳股断裂；,2）内、外部磨损或腐蚀；,3）绳股挤出、钢丝挤出、扭结、弯折、压扁等变形；,4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏，不得使用。,5、斜撑式悬挑脚手架斜撑梁不得锈蚀、变形严重、开裂。,6、预埋钢筋扣环和拉环应采取热轧光圆钢筋，直径大于16mm，详细规格由方案计算确定。,7、钢管、扣件、安全网、脚手片等其它材料材质，按照落地式脚手架条文要求。,第28页,3,、悬挑式脚手架专题施工关键点及要求,3.3.浙建建54号对悬挑式脚手架要求,3.3.2悬挑梁设置应符合以下基本要求（4.6.2）,：,1、悬挑梁与建筑结构连接应采取水平形式，固定在建筑梁板混凝土结构上，水平锚固段应大于悬挑段1.25倍，与建筑物连接可靠。,2、悬挑梁和建筑物固定可采取两道及以上预埋U型圆钢或螺栓扣环，两道预埋扣环应设置在悬挑梁端部。预埋U型拉环应使用HPB235级钢筋，其直径,不宜小于20mm。（JGJ130,不宜小于16mm）,3、采取预埋U型圆钢扣环，应在悬挑梁调整好位置后用铁楔从两不一样方向楔紧，并固定。采取预埋U型螺栓扣环，应在悬挑梁调整好位置后用,铁质压板双螺母固定，螺栓丝口外露不应少于3扣,。,4、悬挑脚手架拉索柔性材料仅作安全贮备办法，不得作悬挑结构受力构件。,5、拉索预埋U圆钢拉环宜预埋在建筑物梁底或梁侧。,U型圆钢拉环预埋处混凝土应到达拆模条件时方可悬拉拉索。,6、预埋U型圆钢扣环、拉环埋入混凝土锚固长度,不应小于30d,，并应焊接或绑扎在主筋上。,第29页,3,、悬挑式脚手架专题施工关键点及要求,3.3.浙建建54号对悬挑式脚手架要求,3.3.3.,悬挑脚手架搭设要求（,4.6.3）,1、悬挑脚手架每段搭设高度,不宜大于18m。,（JGJ130,小于）,2、悬挑脚手架立杆底部与悬挑型钢连接应有固定办法，预防滑移。,3、悬挑架步距不应大于1.8m。立杆纵向间距不应大于1.5m。,4、悬挑脚手架底层和建筑物间隙必须封闭防护严密，以防坠物。,5、与建筑主体结构连接应采取刚性连墙件。,连墙件间距水平方向不应大于6m，垂直方向不应大于4m。,6、悬挑脚手架在以下部位应采取加固办法：,1）架体立面转角及一字形外架两端处；,2）架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处；,3）其它特殊部位。,7、,悬挑脚手架其它搭设要求，按照落地式脚手架要求执行。,第30页,3,、悬挑式脚手架专题施工关键点及要求,3.4.建筑施工安全检验标准JGJ59-对悬挑式脚手架要求,38 悬挑式脚手架,38.1悬挑式脚手架检验评定应符合现行行业标准,建筑施工扣件式钢管脚手架安全技术规范JGJ130,、建筑施工门式钢管脚手架安全技术规范JGJ128、建筑施工碗扣式钢管脚手架安全技术规范JGJ166和建筑施工承插型盘扣式钢管支架安全技术规程JGJ231要求。,3.8.2 悬挑式脚手架检验评定,确保项目,应包含:,施工方案、悬挑钢梁、架体稳定、脚手板、荷载、交底与验收。,普通项目,应包含:杆件间距、架体防护、层间防护、构配件材质。,第31页,3,、悬挑式脚手架专题施工关键点及要求,3.4.建筑施工安全检验标准JGJ59-对悬挑式脚手架要求,3.8.3 悬挑式脚手架确保项目标检验评定应符合以下要求:,1 施工方案,1)架体搭设应编制专题施工方案,结构设计应进行计算;,2)架体搭设超出规范允许高度,专题施工方案应按要求组织教授论证;,3)专题施工方案应按要求进行审核、审批。,2悬挑钢梁,1)钢梁截面尺寸应经设计计算确定,且截面形式应符合设计和规范要求;,2)钢梁锚固端长度不应小于悬挑长度1.25倍;,3)钢梁锚固处结构强度、锚固办法应符合设计和规范要求;,4)钢梁外端应设置钢丝绳或钢拉杆与上层建筑结构拉结;,5)钢梁间距应按悬挑架体立杆纵距设置。,第32页,3,、悬挑式脚手架专题施工关键点及要求,3.4.建筑施工安全检验标准JGJ59-对悬挑式脚手架要求,3.8.3 悬挑式脚手架确保项目标检验评定应符合以下要求:,3架体稳定,1)立杆底部应与钢梁连接柱固定;,2)承插式立杆接长应采取螺栓或销钉固定;,3)纵横向扫地杆设置应符合规范要求;,4)剪刀撑应沿悬挑架体高度连续设置,角度应为4560;,5)架体应按要求设置横向斜撑;,6)架体应采取刚性连墙件与建筑结构拉结,设置位置、数量应符合设计和规范要求。,4 脚手板,1)脚手板材质、规格应符合规范要求;,2)脚手板铺设应严密、牢靠,探出横向水平杆长度不应大于150mm。,第33页,3,、悬挑式脚手架专题施工关键点及要求,3.4.建筑施工安全检验标准JGJ59-对悬挑式脚手架要求,3.8.3 悬挑式脚手架确保项目标检验评定应符合以下要求:,5 荷载,架体上施工荷载应均匀,并不应超出设计和规范要求。,6交底与验收,1)架体搭设前应进行安全技术交底,并应有文宇统计;,2)架体分段搭设、分段使用时,应进行分段验收;,3)搭设完成应办理验收手续,验收应有量化内容并经责任人签字确认。,第34页,3.4.建筑施工安全检验标准JGJ59-对悬挑式脚手架要求,3.8.4 悬挑式脚手架普通项目标检验评定应符合以下要求:,1 杆件间距,)立杆纵、横向闸距、纵向水平杆步距应符合设计和规范要求;,)作业层应按脚手板铺设需要增加横向水平杆。,2 架体防护,)作业层应按规范要求没置防护栏杆;,)作业层外侧应设置高度大于180mm挡脚板;,)架体外侧应采取密目式安全网封闭,网间连接应严密。,3 层间防护,)架体作业层脚手板下应采取安全平网兜底,以下每隔10m应采取安全平网封闭;,)作业层里排架体与建筑物之间应采取脚手板或安全平网封闭;,)架体底层沿建筑结构边缘在悬挑钢梁与悬挑钢梁之间应采取办法封闭;,)架体底层应进行封闭。,4构配件材质,)型钢、钢管、构配件规格材质应符合规范要求;,)型钢、钢管弯曲、变形、锈蚀应在规范允许范围内。,第35页,4,、卸料平台专题施工关键点及要求,4.1.卸料平台专题施工方案主要内容,4.2.浙建建54号对卸料平台要求,4.3.卸料平台检验验收要求及方法探讨,第36页,4,、卸料平台专题施工关键点及要求,.1.,卸料平台,专题施工方案主要内容，应包含：,1、工程概况：工程项目标规模、相关单位名称情况、计划开完工日期,搭设条件及周围环境，使用要求,（最大使用荷载、最大构件尺寸等）,，搭设范围（规模）、挑梁设置部位建筑标高,等。,2、编制依据：规范性文件(,浙建建54号,)、标准、规范,(钢结构设计、验收；混凝土结构),及图纸（,产品图集,）、施工组织设计等。,3、计算书及相关图纸：,应有平台、挑梁、钢索、吊环、压环、预埋件、焊缝及建筑结构承载能力设计计算书及卸荷方法详图,，绘制平台与建筑物拉结详图、平面布置图，立面、侧面及剖面图、节点详图，并说明,挑梁、钢索、吊环、压环、预埋件、焊缝设计要求,。,4、施工计划：包含施工进度计划、材料与设备计划。,5、施工工艺技术：技术参数、工艺流程、施工方法、检验验收等。,6、施工安全确保办法：组织保障、技术办法、应急预案、监测监控等。,7、劳动力计划：专职安全生产管理人员、特种作业人员等。,第37页,4,、卸料平台专题施工关键点及要求,第38页,4,、卸料平台专题施工关键点及要求,4.2.浙建建54号对卸料平台要求,4.8.1 卸料平台应符合以下要求：,1、卸料平台应进行设计计算并编制专题施工方案。,2、卸料平台应按照专题施工方案搭设。,卸料平台应有独立支撑系统,，禁止与脚手架、支模架、垂直运输机械等连接。,3、卸料平台应采取,厚40mm,以上木板铺设，并设有防滑条。,4、外脚手架吊物卸料平台应制作定型化、工具化，,经过4根匹配钢丝索与预埋钢筋吊环可靠拉结，自成受力系统，预埋钢筋吊环要确保锚固长度，混凝土强度应到达100%。,禁止使用扣件式钢管搭设悬挑卸料平台。,5、落地式卸料平台能够由钢管搭设，但必须单独搭设，自成受力系统，禁止和脚手架混搭。基础必须牢靠、可靠，承载力应满足使用要求。,6、卸料平台必须,设置限载牌,及安全警示牌。,7、卸料平台,临边应防护,到位。,第39页,4,、卸料平台专题施工关键点及要求,4.3.卸料平台检验验收要求及方法探讨,因为当前对卸料平台专业规范缺失，怎样对卸料平台制作、安装进行检验验收需要探讨，在此提出以下提议：,1、卸料平台制作安装质量应按钢结构相关验收执行，相关联混凝土结构按混凝土施工规范执行；,2、卸料平台制作安装质量检验验收标准、方法、人员组成等要求，应在专题方案中给予明确；,3、卸料平台制作安装安全性能，如焊缝质量检测、预埋件抗拔力等检测要求，应在专题方案中给予明确；,4、卸料平台现场安装安全性检验，应符合浙建建54号4.8.1条第2、3、4、5、7款要求。,5、卸料平台使用安全，应符合浙建建54号4.8.1条第6款要求。,第40页,5,、模板及支撑体系专题施工关键点及要求,5.1.模板及支撑体系专题方案内容要求,5.2.模板及支撑体系主要规范、管理文件概况,5.3.扣件式钢管模板支架结构要求,5.4.扣件式钢管模板支架安全检验验收要求,5.5.扣件式钢管模板支架安全管理要求,第41页,5.1.模板及支撑体系专题方案内容要求,参考建质,254,号，对施工方案内容要求：,（一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国家标准图集）、施工组织设计等。,（二）工程概况：模板工程特点、施工平面及立面布置、施工要求和技术确保条件，详细明确支模区域、支模标高、高度、支模范围内梁截面尺寸、跨度、板厚、支撑地基情况等。,（三）施工计划：施工进度计划、材料与设备计划等。,（四）施工工艺技术：模板支撑系统基础处理、主要搭设方法、工艺要求、材料力学性能指标、结构设置以及检验、验收要求等。,（五）施工安全确保办法：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术办法、模板安装和拆除安全技术办法、施工应抢救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移监测监控办法等。,5,、模板及支撑体系专题施工关键点及要求,第42页,5.1.模板及支撑体系专题方案内容要求,参考建质,254,号，对施工方案内容要求：,（六）劳动力计划：包含专职安全生产管理人员、特种作业人员配置等。,（七）计算书及相关图纸：验算项目及计算内容包含模板、模板支撑系统主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面结构大样图，注明材料尺寸、规格、纵横支撑间距。,附图包含支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。,5,、模板及支撑体系专题施工关键点及要求,第43页,5.2.模板及支撑体系主要规范、管理文件概况,5.2.1.规范,建筑施工扣件式钢管脚手架安全技术规范JGJ 130,（以控制构件式,满堂支撑架,要求为主）,建筑施工扣件式钢管模板支架技术规程DB33/1035-,（以控制构件式,模板支架,要求为主）,建筑施工模板安全技术规范JGJ162-,（含模板及支架控制要求，以模板为重点）,建筑施工安全检验标准JGJ59-,（含模板支架检验要求）,5.2.2管理文件,危险性较大分部分项工程安全管理方法建质87号,建设工程高大模板支撑系统施工安全监督管理导则建质,254,号,浙江省建筑施工安全标准化管理要求浙建建54号,5,、模板及支撑体系专题施工关键点及要求,第44页,JGJ 130,5 设计计算,5.4 满堂支撑架计算；,6 结构要求,6.9 满堂支撑架,（以控制扣件式,满堂支撑架,要求为主）,JGJ59,3检验评定项目,3.12模板支架,5.2.3.,规范重点要求内容比对,DB33/1035,（以控制扣件式,模板支架,要求为主）,JGJ162,（含模板及支架控制要求）,JGJ59-,（含模板及支架检验要求）,第45页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB33/1035-对模板支架结构要求,5.3.2.JGJ162-对模板支架结构要求,5.3.3.JGJ130-对模板支架结构要求,5.3.4.浙建建54号对模板支架结构要求,5,、模板及支撑体系专题施工关键点及要求,第46页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB331035-对模板支架结构要求,6.1 立 杆,6.2 水平杆,6.3 剪刀撑,6.4 其 他,5,、模板及支撑体系专题施工关键点及要求,第47页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB331035-结构要求,6.1 立 杆,6.1.1 立杆支承在土体上时,地基承载力应满足受力要求,预防产生不均匀沉降。不能满足要求时,应对土体采取压实、铺设块石或浇筑混凝土垫层等办法。立杆底部应设置底座或垫板。,6.1.2 模板支架必须设置纵、横向扫地杆。纵向扫地杆应采取直角扣件固定在距底座上皮,小于200mm处,立杆上,横向扫地杆亦应采取直角扣件固定在紧靠纵向扫地奸下方立杆上。当立杆基础不在同一高度上时,必须将高处纵向扫地杆向低处延长两跨与立杆固定,高低差不应,大于1m,。靠边坡上方立杆轴线到边坡距离,不应小于500mm,。,6.1.3 当采取在梁底设置立杆支撑方式时,宜采取可调扦座直接传力,可调托座与钢管交接处应设置横向水平杆,托座顶距离水平杆高度不应大于300mm。梁底立杆应按梁宽均匀设置,其偏差不应大于25mm。,6.1.4 当在立杆底部或顶端设置可调托座时,其调整螺杆伸缩长度不应大于200mm。,5,、模板及支撑体系专题施工关键点及要求,第48页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB331035-结构要求,6.1 立 杆,6.1.5 立杆纵、横距离不应大于1200mm。对高度超出8m,或跨度超出18m,或施工总荷载大于10kN/m,2,或集中线荷载大于15kN/m模板支架,立杆纵、横距离除满足设计要求外,不应大于900mm。,6.1.6 模板支架步距,应满足设计要求,且不应大于1.8m。,6.1.7 立杆接长除顶步可采取搭接外,其余各步接头必须采取对接扣件连接。对接、搭接应符含以下要求:,1 立杆上对接扣件应交织布置,两根相邻立杆接头不应设置在同时内;,2 搭接长度不应小于1m,应采取不少于2个旋转扣件固定,端部扣件盖板边缘至杆端距离不应小于100mm。,6.1.8 立杆接长时,同时内隔一根立杆两个相隔接头在高度方向错开距离不宜小于500mm,各接头中心至主节点距离不宜,大于步距1/3。,5,、模板及支撑体系专题施工关键点及要求,第49页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB331035-结构要求,6.2 水平杆,6.2.1 水平杆接长宜采取对接扣件连接,也可采取搭接。对接、搭接应符合以下要求:,1 对接扣件应交织布置:两根相邻纵向水平杆接头不宜设置在同时或同跨内;不一样时或不一样跨两个相邻接头在水平方向错开距离不应小于500mm;各接头至最近主节点距离不宜大于纵距1/3;,2 搭接长度不应小于1m,应等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆杆端距离不应小于100mm。,6.2.2 主节点处必须设置一根横向水平杆,用直角扣件扣接且禁止拆除。主节点两个直角扣件中心距不应大于150mm。,6.2.3 每步纵、横向水平杆应双向拉通。,5,、模板及支撑体系专题施工关键点及要求,第50页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB331035-结构要求,6.3 剪刀撑,6.3.1 模板支架高度超出4m应按以下要求设置剪刀撑:,1 模板支架四边满布竖向剪刀撑,中间每隔四排立杆设置一道纵、横向竖向剪刀撑,由底至顶连续设置;,2 模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。,6.3.2 剪刀撑结构应符合以下要求:,1 每道剪刀撑宽度不应小于4跨,且不应小于6m,剪刀撑斜杆与地面倾角宜在4560之间。倾角为45时,剪刀撑跨越立杆根数不应超出7根;倾角为60时,则不应超出5根;,2 剪刀撑斜杆接长应采取搭接;,3 剪力撑应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上,旋转扣件中心线至主节点距离不宜大于150mm;,4 设置水平剪刀撑时,有剪刀撑斜杆框格数量应大手框格总数1/3。,5,、模板及支撑体系专题施工关键点及要求,第51页,5.3.扣件式钢管模板支架结构要求,5.3.1.DB331035-结构要求,6.4 其 他,6.4.1,模板支架高度超出4m时,柱、墙板与梁板混凝土应分二次浇筑。,6.4.2 模板支架应与施工区域内及周围已具各一定强度构件(墙、柱等)经过连墙件进行可靠连接。,6.4.3 斜梁、板结构模板支架搭设时,应采取设置抛撑,或设置连墙件与周围构件连接,以抵抗水平荷载影响。,6.4.4 模板支架整体高宽比不应大于5。,6.4.5 对高度超出8m,或跨度超出18m，或施工总荷载大于10kN/m,2,，或集中线荷载大于15kN/m模板支架,宜采取钢格构柱、钢托架或钢管门型架等组合支撑体系。,5,、模板及支撑体系专题施工关键点及要求,第52页,5.3.扣件式钢管模板支架结构要求,5.3.2.JGJ162-对模板支架结构要求,6 模板结构与安装,6.1-般要求,6.2 支架立柱结构与安装,6.3 普通模板结构与安装,5,、模板及支撑体系专题施工关键点及要求,第53页,5.3.扣件式钢管模板支架结构要求,5.3.2.JGJ162-对模板支架结构要求,6.1普通要求,6.1.2 模板结构与安装应符合以下要求:,1 模板安装应按设计与施工说明书次序拼装。木杆、钢管、门架等支架立柱不得混用。,2 竖向模板和支架立柱支承部分安装在基土上时,应加设垫板,垫板应有足够强度和支承面积,且应中心承载。基土应坚实,并应有排水办法。对湿陷性黄土应有防水办法;对尤其主要结构工程可采取混凝土、打桩等办法预防支架柱下沉。对冻胀性土应有防冻融办法。,3 当满堂或共享空间模板支架立柱高度超出8m时,若地基土达不到承载要求,无法预防立柱下沉,则应先施工地面下工程,再分层回填扎实基土,浇筑地面混凝土垫层,到达强度后方可支模。,4 模板及其支架在安装过程中,必须设置有效防倾覆暂时固定设施。,第54页,5.3.扣件式钢管模板支架结构要求,5.3.2.JGJ162-对模板支架结构要求,6.1普通要求,6.1.2 模板结构与安装应符合以下要求:,5 现浇钢筋混凝土梁、板,当跨度大于4m时,模板应起拱;当设计无详细要求时,起拱高度宜为全跨长度l/10003/1000。,6 现浇多层或高层房屋和构筑物,安装上层模板及其支架应符合以下要求:,1)下层楼板应含有承受上层施工荷载承载能力,不然应加设支撑支架;,2)上层支架立柱应对准下层支架立柱,并应在立柱底铺设垫板;,3)当采取悬臂吊模板、桁架支模方法时,其支撑结构承载能力和刚度必须符合设计结构要求。,7 当层间高度大于5m时,应选取桁架支模或钢管立柱支模。当层间高度小于或等于5m时,可采取木立柱支模。,第55页,5.3.扣件式钢管模板支架结构要求,5.3.2.JGJ162-对模板支架结构要求,6.1普通要求,6.1.6 当支架立柱成一定角度倾斜,或其支架立柱顶表面倾斜时,应采取可靠办法确保支点稳定,支撑底脚必须有防滑移可靠办法。,6.1.7 除设计图另有要求者外,全部垂直支架柱应确保其垂直。,6.1.8 对梁和板安装二次支撑前,其上不得有施工荷载,支撑位置必须正确。安装后所传给支撑或连接件荷载不应超出其允许值。,第56页,5.3.扣件式钢管模板支架结构要求,5.3.2.JGJ162-对模板支架结构要求,6.1普通要求,6.1.9 支撑梁、板支架立柱结构与安装应符合以下要求:,1 梁和板立柱,其纵横向间距应相等或成倍数。,2 木立柱底部应设垫木,顶部应设支撑头。钢管立柱底部应设垫木和底座,顶部应设可调支托,U形支托与楞梁两侧间如有间隙,必须楔紧,其
