C3卫生间防水涂膜施工方案.docx

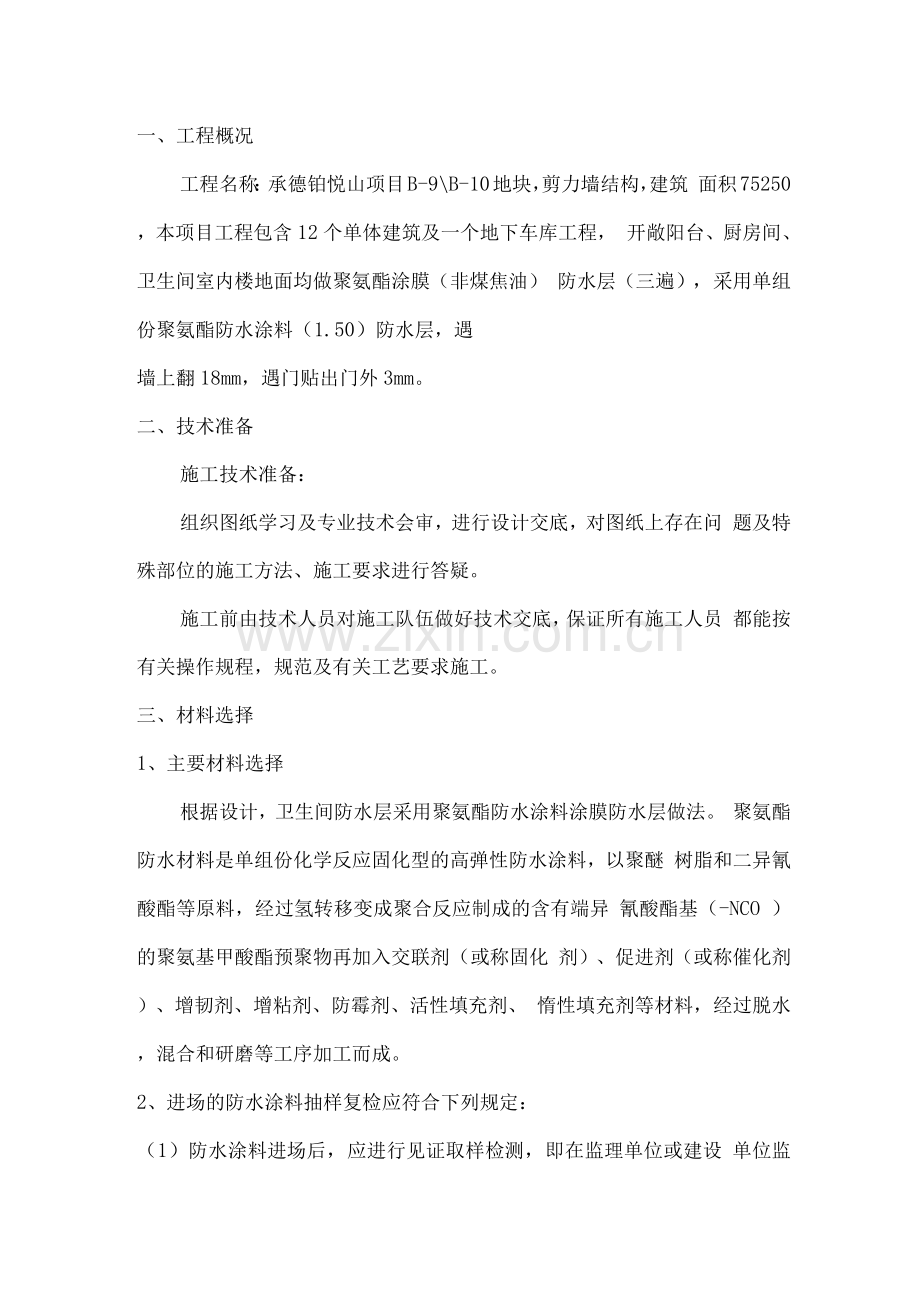

一、工程概况
工程名称：承德铂悦山项目B-9\B-10地块，剪力墙结构，建筑 面积75250 ，本项目工程包含12个单体建筑及一个地下车库工程， 开敞阳台、厨房间、卫生间室内楼地面均做聚氨酯涂膜（非煤焦油） 防水层（三遍），采用单组份聚氨酯防水涂料（1.50）防水层，遇
墙上翻18mm，遇门贴出门外3mm。
二、技术准备
施工技术准备：
组织图纸学习及专业技术会审，进行设计交底，对图纸上存在问 题及特殊部位的施工方法、施工要求进行答疑。
施工前由技术人员对施工队伍做好技术交底，保证所有施工人员 都能按有关操作规程，规范及有关工艺要求施工。
三、材料选择
1、主要材料选择
根据设计，卫生间防水层采用聚氨酯防水涂料涂膜防水层做法。 聚氨酯防水材料是单组份化学反应固化型的高弹性防水涂料，以聚醚 树脂和二异氰酸酯等原料，经过氢转移变成聚合反应制成的含有端异 氰酸酯基（-NCO ）的聚氨基甲酸酯预聚物再加入交联剂（或称固化 剂）、促进剂（或称催化剂）、增韧剂、增粘剂、防霉剂、活性填充剂、 惰性填充剂等材料，经过脱水，混合和研磨等工序加工而成。
2、进场的防水涂料抽样复检应符合下列规定：

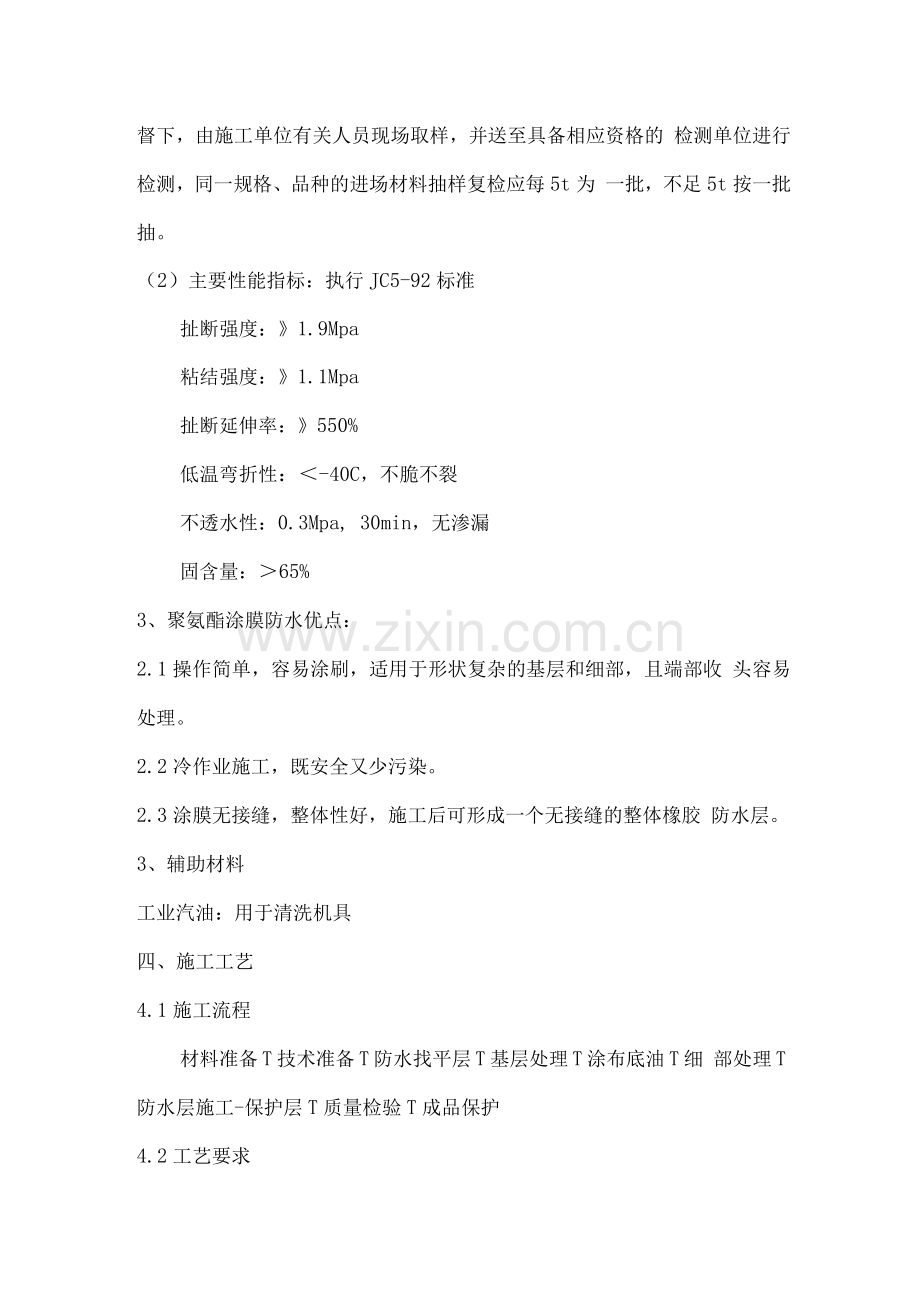

（1）防水涂料进场后，应进行见证取样检测，即在监理单位或建设 单位监督下，由施工单位有关人员现场取样，并送至具备相应资格的 检测单位进行检测，同一规格、品种的进场材料抽样复检应每5t为 一批，不足5t按一批抽。
（2）主要性能指标：执行JC5-92标准
扯断强度：》1.9Mpa
粘结强度：》1.1Mpa
扯断延伸率：》550%
低温弯折性：＜-40C，不脆不裂
不透水性：0.3Mpa, 30min，无渗漏
固含量：＞65%
3、聚氨酯涂膜防水优点：
2.1操作简单，容易涂刷，适用于形状复杂的基层和细部，且端部收 头容易处理。
2.2冷作业施工，既安全又少污染。
2.3涂膜无接缝，整体性好，施工后可形成一个无接缝的整体橡胶 防水层。
3、辅助材料
工业汽油：用于清洗机具
四、施工工艺
4.1施工流程
材料准备T技术准备T防水找平层T基层处理T涂布底油T细 部处理T防水层施工-保护层T质量检验T成品保护
4.2工艺要求
4.2.1基层处理
Q.基层找平层做好后，找平层上应无明显水迹。
@.基层表面应坚实具有一定的强度，清洁干净，表面无浮土、 砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留 的砂浆或突起物应以铲刀削平。
9.阴阳角应抹成半径为50均匀光滑的小圆角。
Q.穿墙管道及连接应安装牢固，接缝严密，若有铁锈、油污 应以钢丝刷、砂纸、溶剂等予以清理干净。
4.2.2管根处理：大面积做找平层前，应先将出卫生间地面的管根等 根部处理好。
4.2.3找平层施工按设计坡度方案线定出标高和坡度。
4.2.4洒水湿润：抹找平层前，应适当洒水湿润基层表面，但不可洒 水过量。
4.3施工工艺
4.3.1聚氨酯涂膜施工顺序：
基层处理-涂刷基层处理剂-附加层施工-大面积防水涂布- 蓄水试验T保护层施工T验收。
涂布顺序应先垂直面后水平面：先阴角处及细部后大面。每层涂 抹方向应相互垂直。
4.3.2基层处理：
清理基层表面的尘土、沙粒，砂浆硬块等杂物，并吹（扫）净浮
