避雷器安装作业指导书.doc

避雷器安装作业指导书
基本条件

工作任务
避雷器安装
作业指导书编号
2021-10
工作条件
室外无雨，风力＜6级
工种
变电安装
类型及工作量
避雷器
工作组成员及分工
作业人员共5人〔不含高压试验和继电保护人员〕，工作负责人〔监护人〕1人，起
重工、电气焊工各1人，其他检修人员2人，工作人员必必需经培训合格，持证上岗
作业人员使命

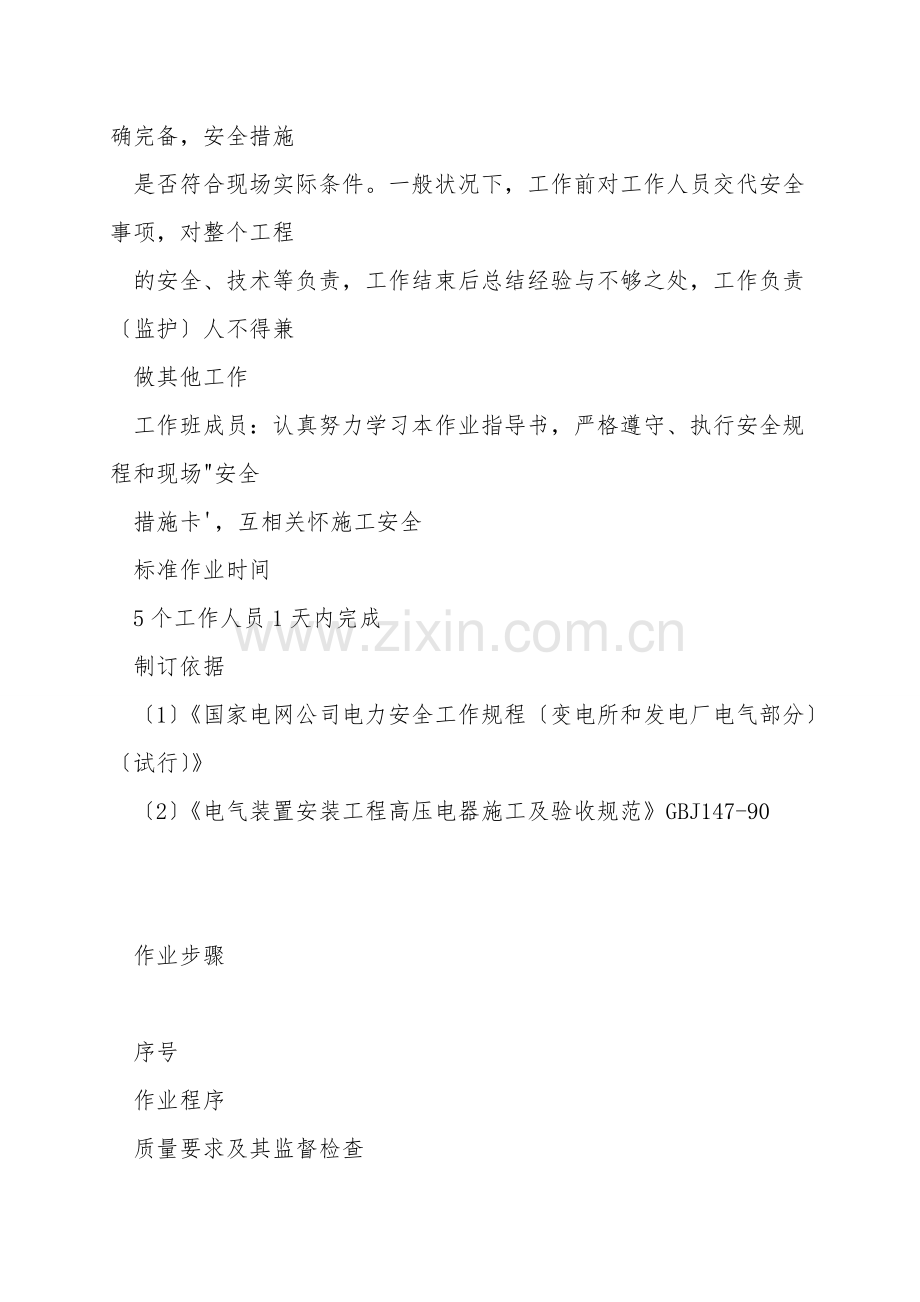

工作负责〔监护〕人使命：办理工作票，组织并合理分配工作，进行安全教育，督
促、监护工作人员遵守安全规程，检查工作票所记安全措施是否正确完备，安全措施
是否符合现场实际条件。一般状况下，工作前对工作人员交代安全事项，对整个工程
的安全、技术等负责，工作结束后总结经验与不够之处，工作负责〔监护〕人不得兼
做其他工作
工作班成员：认真努力学习本作业指导书，严格遵守、执行安全规程和现场"安全
措施卡'，互相关怀施工安全
标准作业时间
5个工作人员1天内完成
制订依据
〔1〕《国家电网公司电力安全工作规程〔变电所和发电厂电气部分〕〔试行〕》
〔2〕《电气装置安装工程高压电器施工及验收规范》GBJ147-90

作业步骤

序号
作业程序
质量要求及其监督检查
危险点分析及控制措施

1
准备工作和安装前检查

人身触电
开工前工作负责人应组织全
班人员学习施工措施，检查接向工作班成员指明工作范围及工作任务。
工作班成员进人工作现场应正确佩戴安全帽，按规定着装。服从命令听指挥，不准在现场打闹，不准超越工作范围。

1 .1
准备好安装所用工器具、材料、配件等
齐全、合格

办理工作票，检查安措
按安规规定

列队宣读工作票，交代安全措施和注意事项
每个成员必必需知道

开箱验收
(1)设备型号及数量应与制定相符。
(2)所有附件及备件的包装和密封应合格
(3)按装箱单检查盘点，规格应符合制定要求，附件、备件应齐全，完好无损
(4)产品的技术文件、试验报告应齐全

安装前外观检查，包括取下临时加装的保护盖子、渗漏部位、接线端子、绝缘子有无裂痕、收取各种资料、框架等，做好记录
仔细、认真，做好记录

2
避雷器的安装

(1〕在底座槽钢与基
座之间找出水平位置
(2〕在符合尺寸标准
要求的范围内用电焊将底座槽钢焊牢靠
安装时应按避雷器使用说明书和要求进行安装
水平、牢固
电焊作业注意防火
电焊作业应有专业人员操作

避雷器底座的安装将避雷器的底座安装在底座槽钢上，四周用螺丝均匀的拧紧

避雷器身的安装
(1)拴好吊绳，吊绳的受力点在器身的中心位置(2)将器身吊起放在固定好的底座上，四周用螺丝均匀拧紧
不碰伤绝缘子、器身与底座应在一条直线上，将瓷套按伞形倒置

避雷器放电间隙应符合规定要求

3
计数器的安装

3 ．1
(1〕安装前应进行试
验
(2〕计数器安装在底
座之间，用螺丝固定好。计数器用软铜线与避雷器底座连接，接地应可靠
计数器连接应符合制定要求

电气试验
符合标准要求〔详见试验作业指导书〕

4
结尾工作

上、下端子引线接触面处理，引线恢复
避雷器引线的拉力不超过产品的技术规定
表面处理后，涂上导电膏

整体清扫、刷漆
外表整洁，刷漆应美观

场地清理，班组自检
场地无遗留杂物，检查应仔细

运行人员检查验收
介绍有关安装状况

工作票结束
按安规要求执行

填写安装记录
如实、认真填写

所必需工具、器材

常用工具
专用工具
名称
数量
名称
数量
卷尺
3把
吊绳
2根
铁榔头
1把
火焊
1套
17 - 19in梅花扳手
6把
电焊机
1台
17 - 19in呆扳手
6把
焊帽
1顶
12 - 14in梅花扳手
3把
焊条
20根
12一14in呆扳手
3把
鉴子
1把
15in扳手
l把
电源线
loom
12in扳手
1把
电源箱
1个
锯弓
1把
锯条
3根

所必需耗材

序号
名称
规格
单位
数量
1
汽油

kg
20
2
棉纱

包
2
3
砂纸
0号
张
3
4
灰油漆

桶
1
5
毛刷

把
3
