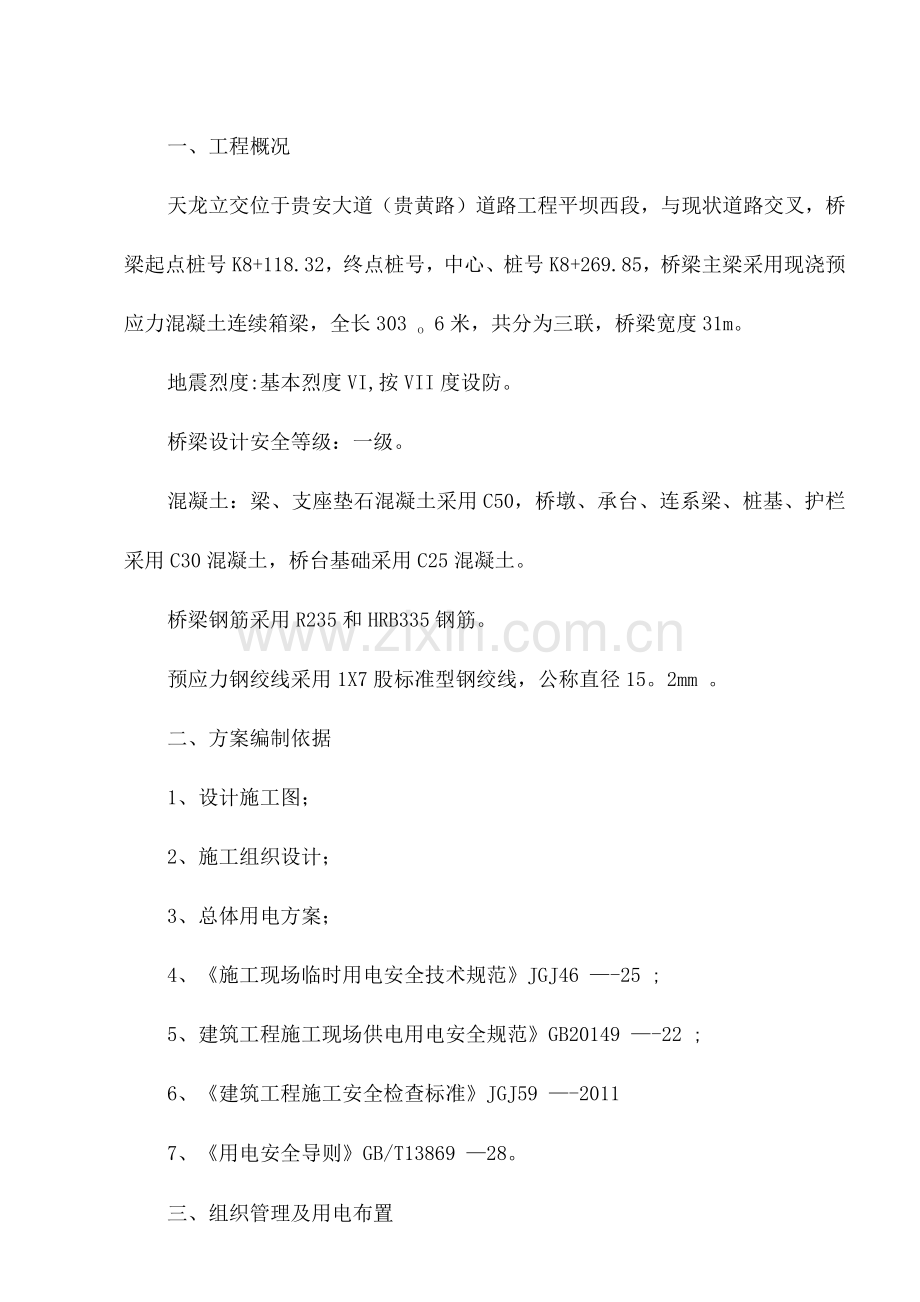

一、工程概况
天龙立交位于贵安大道（贵黄路）道路工程平坝西段，与现状道路交叉，桥梁起点桩号K8+118.32，终点桩号，中心、桩号K8+269.85，桥梁主梁采用现浇预应力混凝土连续箱梁，全长303 o 6米，共分为三联，桥梁宽度31m。
地震烈度:基本烈度VI,按VII度设防。
桥梁设计安全等级：一级。
混凝土：梁、支座垫石混凝土采用C50，桥墩、承台、连系梁、桩基、护栏采用C30混凝土，桥台基础采用C25混凝土。
桥梁钢筋采用R235和HRB335钢筋。
预应力钢绞线采用1X7股标准型钢绞线，公称直径15。2mm 。
二、方案编制依据
1、设计施工图；
2、施工组织设计；
3、总体用电方案；
4、《施工现场临时用电安全技术规范》JGJ46 —-25 ;
5、建筑工程施工现场供电用电安全规范》GB20149 —-22 ;
6、《建筑工程施工安全检查标准》JGJ59 —-2011
7、《用电安全导则》GB/T13869 —28。
三、组织管理及用电布置
（一）、组织管理
根据本工程规模及特点，我单位在本工程中实行专业电工工长负责制，由长期从事工程施工管理，具备施工用电管理经验的电气工程师石明勇担任专业电工工长，对本单位的施工用电全面负责，另配备专业电工1名;临时用电安全管理员1名，对临时施工用电安全实行用电安全员“一票否决制"。
（二）、现场临时用电布置
根据施工用电管理规定，本工程严格按照TN-S系统三相五线制敷设导线。采取“二级漏电、三级保护”原则，确保“一机、一闸、一箱、一漏”.
根据本工程规模及特点，我公司将整个立交分为三个施工段。现场设置了一个独立的箱式变压器，我方从箱式变压器接线后采取架空敷设的方法安装电线至一级配电箱，然后从一级配电箱，又通过架空敷设的方式安装电线至二级配电箱，从二级配电箱至各用电器用电缆线.
为防止外供电源的非正常停电影响施工的正常进行，在一级配电箱边安装一台250kw的柴油发电机，供外供电源停电时施工临时使用。发电机发的电通过一级配电箱送往各用电器.为防止外供电源与发电机发之间发生短路的情况，在一级配电箱安装一个开关盒，内装双向闸刀，专人保管钥匙。
发电机房的轴线尺寸为3.3x3o6m,基础用M5。0水泥砂浆砌筑MU10页岩砖，断面为：（宽）370 x高）450;室内地面为原土夯实后用平铺一层页岩砖，然后浇筑1mm 厚C10混凝土，室内地坪比室外地坪高0.30m,在室外沿外墙挖一条深0.2m，宽0。2m的排水沟;主体为M5。0混合砂浆砌筑MU10页岩砖，原浆勾缝，在墙体四周距地1°5m高留置1 （宽）x3 （高）花窗以利通风，花窗需用20#钢丝网封蔽。屋面用*150木檩条支撑石棉瓦,双面排水，檐高2.2m ,门为防火门。发电机烟道安装高度:距地面2°0m。
四、用电计算
（一）、工程施工及照明用电
1、项目施工用电机械设备一览表
序号
设备名称
规格
（型号）
数量
（台）
单机功率
（KW ）
总功率
（KW ）
备注
1
塔吊
QTZ63
2
70
140

2
钢筋弯曲机
GW — 40
3
7。5
22。5

3
钢筋切断机
GJ-40-1
2
7。5
15

4
砼搅拌机
J4
3
8
24

5
木工圆盘锯
M104
3
4
12

3
6
木工压刨机
MB503A
2
3
6

7
砂轮切割机
BX1-5
2
3
6

8
平板振动器
ZB11
2
2。5
5

9
插入
式振动棒
ZX50
5
2。5
12。5

10
污水泵
70WQ20
10
2
20

11
空气压缩机
3M3
7
18
126

12
攻丝机

5
4
20

合计

409

2、施工现场用电焊机

序号
设备名称
规格型号
数量
（台）
容量
（KVA）
总容量
（KVA）
备注
1
电弧焊机
BX3-3
2
18
36
（KVA）

合计

36

3、施工现场所需照明灯具:

3。1室外照明
序号
灯具名称
规格（kw）
数量（盏）
容量（kw）
等效功率
（kw）
备注
1
镝灯
3。5
3
3。5
10.5

2
碘钨灯
1.0
20
1
22

合计

32.5

3。2室内照明
3.2。1现场库房室内房间照明用电功率按1.5KW计算;
3.2。2现场宿舍用电功率按4.5KW计算；
3.2。现场取暖用电按30KW 计算.
3。2.4现场所需加热设备
序号
名称
规格（kw ）
数量
总功率（kw ）
1
开水炉
15
1
15
2
其它设备

4
合计
19

（二）、总用电量计算
因本工程施工最大用电量是桥梁上部结构施工。
1、电动机总功率计算
电动机功率用P］表示，则电动机的总功率由上表可知2P1=409KW ;
2、电焊机总容量计算
电焊机容量用p2表示,则电焊机总容量&广36 KVA，考虑电焊机的平
均功率因素，取cose=0。7,则电焊机总功率为：
P 焊=cos(bx虬=0。7 x36=25.2kw。
3、室外照明总用电量计算
室外照明总用电量冗3=32。5kw
4、室内照明总用电量计算
室内照明总用电量W4=55kw
5、总用电量(P)计算
P——电动设备总需要容量(KVA );
P1——电动机额定功率(KW );
P2电焊机额定容量(KVA );
cos©—电动机平均功率因素，取0。7;
K1电动机使用频率，取为0。6;
K2-——电焊机使用频率，取为0.6;
P=1。1 (K x^ x/cos ©+K £ + K x^ x/cos ©+ K xQ x/。11*2 P2 13*14
cos ©)
= 1o1x(0o 6 x409 罚.7+0。6 x25.2+0.6 x32。5 罚.7+0.6 x55 -
0.7)
=1o 1 (351 + 15.12 + 27.86 + 47.14) = 485.23KVA
现场需建设单位配备一台不小于5KVA 的变压器才能满足施工需
要。
(三) 、导线截面选择
1、箱式变压器至一级配电箱导线截面选择
I= K1P X1QQQ /3i/2Ucos e=0.5 X485。23 xlQQQ -1.732 780 -0.7=527A 。
I —--箱式变压器至一级配电箱的导线截面电流(A);
P电动设备总需要容量(KVA);
K]电动机使用频率，取为Q.5;
U电压(V);
cos©—发电机功率因素，取取为Q。7;
选用12Qmm2BX型铜芯电缆线，能满足使用要求.
2、一级配电箱至二级配电箱导线截面选择
因基础施工时塔吊与空气压缩机同时使用的机率不大，将二级配电箱的用电量简化为按一级配电箱的35%计算。
I^=K 1 xP X1QQQ XQ.35 -31/2 -U -cos e
=Q。7 X485.23 x1QQQ xQ。35 -1.732 -38Q -Q。75
=241(A)
I二二级配电箱导线截面电流(A );
P级分配电箱总用电量(KVA);
其余符号同前；
故一级配电箱至二级配电箱选择50mm2BX型铜芯电线能满足使用要
求.
3、二级配电箱至单台塔吊导线截面选择
I塔-—-每台塔吊的导线截面电流(A );
cos e---电机功率因素，取为0。75;
其余符号同前；
I塔=1.1 x40 X10 -cos e^1/2 司-cos e
=1.1 x40 X10 -0.75 -1.732 -380 -0.75
=119A 。
选用25mm2BX 型5芯铜芯电缆线，能满足使用要求.
4、二级配电箱至开关箱导线截面选择
I焊一一电焊机导线截面电流(A );
I开——非电焊机开关箱导线截面电流(A );
P单单台电焊机用电容量(KVA );
P开-——开关箱电机功率(KW);
其余符号意义同前；
1 ) 18kVA电焊机导线截面选择
I焊= 1.1 XP 单 X10 71/2 司cos ^
=1.1 x18 X10 -1 o 732 780 -0.75
=40。1(A),
选用10mm 2BX型2芯铜芯电缆线，能满足使用要求。
2) 开关箱最大电机导线截面选择
开挖箱的最大功率按60kw计算
I开=1.1 X60 -cos 6XL0 -31/2 司cos ^
=1 o 1 x60 -0.75 X10 -1 o 732 -380 -0.75
=178.3 (A )
选择35mm2BX 型5芯铜芯电缆线能满足使用要求。
3) 生产区的照明直接从开关箱接出，电线为2.5mm 2铜芯电缆线，明设。
五、导线敷设
根据安全文明施工的要求，现场从建设单位安装的箱式变压器至一级配电箱，一级配电箱至二级配电箱全部采用架空敷设的方式设置。二级配电箱至各用电器的开关箱因经常要移动,故采用电缆线，但采取明设.
(一) 、导线敷设
1、架空导线敷设。
1.1由于选用的是铜芯橡皮线，导线采用架空敷设，用6.3m长由130木杆作临时电杆支撑导线，间距20m,下端采取人工凿坑埋地0.7m，用18 x50 x1mm 木枋作横担，横担用2根750 x50 x1mm 木枋作斜撑，横担和斜撑均用1长铁钉固定在电杆，在横担上方安装瓷瓶固定导线。导线不得用铁丝绑扎在横担上、树上或钢管架上。横担上导线安装顺序是:面向用电器从左侧起为L、N、接地线，导线间的距离为0。4m。
1.2拉线用12 #铁丝在适当位置安装，地下人工挖坑埋条石，拉住拉线,防止电杆倒塌.条石埋深不小于0。8m。
2、电缆的敷设
本项目电缆采用拖地敷设，在设电缆的位置要设标志，防止行人踩踏,将电缆损坏后触电伤人。拖地的电缆线在过人或过车的地方要穿钢管加以保护.
3、生活区照明、插座线路的敷设
3.1照明用电从一级配电箱直接按二级配电箱至生活区。线路同样采取暗设的方式的敷设。
3。2从二级配电箱分出单独的照明、空调插座和一般插座的专用配电线安装至各室内用电处.从二级配电箱至各室内的电线采用：
10
3.3照明采用2.5mm 2铜芯线为主线，分支为1 mm 2铜芯线；
3.4—般插座采用4mm 2铜芯线为主线，分支为2.5mm 2铜芯线；
3.5空调插座采用10mm 2铜芯线为主线，分支为4mm 2铜芯线。
3。6所有电线均采用穿W0PVC管线卡固定于墙上或天棚内，安装时做到横平竖直，整洁美观。
（二）、一级配电箱、二级配电箱、开关箱的设置
1、所有配电线路的供电均实行TN -S系统三相五线制、三级控制分级配电，即一级配电箱―二级配电箱-开关箱-电机（用电器）。
2、一、二级配电箱及开关箱均采用标准铁箱（购买），其壁厚不小于1。5 mm 。
3、各配电箱、开关箱均必须设置防雨水措施，具体作法是：
3.1 一级配电箱。一级配电箱采用固定式,安装于桥梁长度范围内的中部，以便于各二级配电箱的设置。固定方式为用M5水泥砂浆砌MU10页岩砖砌基础，基础大小根据一级配电箱决定,基础表面浇筑1mm 厚C10混凝土垫层用于固定配电箱，配电箱顶部盖2块石棉瓦防雨，石棉瓦用12#铁丝固定。
3。2二级配电箱.因二级配电箱是供相对集中的用电器用的，故仍采用固定式。计划配置4个二级配电箱，用*12钢筋焊接脚架支撑配电箱,脚架高
11
0.9m,上面用2块石棉瓦防雨，石棉瓦用12#铁丝固定。
3。3开关箱。开关箱采用移动式，用由12钢筋焊接脚架支撑配电箱，脚架高0。9m，上面用层板覆塑料布遮盖防雨.
3.4配电箱、开关箱周围应留置足够2人同时作业的空间和通道，堆放的任何物体均不得影响其正常使用和操作。
3。5配电箱、开关箱内的开关电器等都必须用螺钉等紧固于绝缘配电板上。
3.6配电箱、开关箱内的工作零线通过接地板连接，并与保护零线接线端子板分设。
3。7配电箱、开关箱内的连接线均采用绝缘导线，接头应拧紧，不得松动，不得有外露带电部分。
3.8配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器不应带电的部分都作保护接零,保护接零线通过接线端子板连接。
（三）、电器装置的选择
1、各配电箱、开关箱内的电器要随时保持完好，一旦损坏，要立即更换，并不得使用不合格产品。
2、一、二级配电箱内各安装一个总自动开关和分自动开关以及漏电保护器。
12
3、二级配电箱导线用BX橡皮铜芯电线，且配电箱内安装空气开关1个，1A分闸刀5把。
4、开关箱用BX橡皮铜芯电缆线由每一分配电箱引至距各用电器3m左右，开关箱内安装漏电保护器1个，75A闸刀1把，实行“一机、一箱、一闸或一插、一漏”制，不得用同一个开关电器直接控制二台及二台以上用电设备或插座。
5、漏电保护器安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧.
6、开关箱内的漏电保护器其额定漏电动作电流不大于30mA,额定漏电动作时间不小于0.1s。
7、总配电箱和开关箱内的两级漏电保护器必须要具有分级保护功能。
8、配电箱、开关箱中导线的进出设置在箱体的底面，箱体导线进出处安装32绝缘导管，并密封，防止进水。
9、导线连接要可靠、牢固，接头处制作成环状，用防水胶布包扎后用电线绕紧（不得使用铁丝环绕），防止接头直接受力;接头要先用绝缘胶布包裹后再用防水胶布包扎，不得漏电.
六、使用和保护
1、所有配电箱、开关箱均用防水纸将名称、用途写上粘贴于箱体正面,
13方便识别，并作出分路标记。
2、所有配电箱、开关箱均上锁，由专业电工负责保管、使用.
3、电工进行检查、维修等作业时，必须要要穿戴绝缘鞋、手套，使用专用工具.
4、电工进行检查、维修等作业时，要将前一节相应的电源开关分闸断电，并悬挂停电标志牌，不得带电作业，也不得一人单独作业。
5、所有配电箱、开关箱的使用过程操作程序如下：
5。1送电时：总配电箱-分配电箱-开关箱-用电设备。
5、2停（断）电时：用电设备一开关箱一分配电箱一总配电箱（当出现其它意外情况时可不遵循此程序）。
6、施工现场停止作业时，应将动力开关箱断电上锁.
7、开关（断）电源时，要做到“一看、二问、三开或关"，即首先观看检查一下四周是否有意外情况，其次是问一下是否可以开或关电源，三是确认正常后开或关电源，特别是在停电后又来电时更要注意，防止发生意外事故，保证用电安全。
8、开关箱内电器不得超负荷使用，不得随意增加用电设备数量或功率。
9、熔断器或电度表折熔体要与其额定电流相匹配，不得随意增大，更不得用钢丝等非熔断体代替。
14
10、配电箱、开关箱的进出导线不得承受除自重外的其它任何外力，进出导线采取架空设置，导线离地最小距离不小于4.0m。
11、导线接头全部采用连接卡连接，不得将线与线直接连接，接头先用绝缘胶布包裹后再用防水胶布包扎，保证不漏电，接头要有防脱落措施。
12、所有用电设备在安装漏电保护器的基础上，还要做好保护接零和重复接地，并保证整个线路的电气连接畅通。
13、专用保护接零和重复接地线用比相应L线小50 %的黄/绿铜芯线.
14、塔吊等高耸结构用由12钢筋作防雷接地线.
15、所有用电设备的电源线必须是从配电箱或开关箱内接出，不得在供电线路上直接接出。
七、安全用电技术管理措施和电气防火措施：
1、安全用电技术措施，建立施工现场临时用电安全技术档案，其内容包
括：
1.1临时用电施工组织设计的全部资料；
1。2修改临时用电施工组织设计的资料；
1.3技术交底资料；
1.4临时用电工程检查验收表；
1。5电气设备的方式，检验凭单和调试记录；
15
1.6接地电阻测定记录表;
1。7定期检（复）查表；
1.8电工维修工作记录；
2、建立临时用电工程的定期检查制度：
2。1施工现场每周一次安全用电检查，检查机具，仪器仪表齐全；
2.2公司每月一次安全用电检查，检查时，应复查接地电阻值。
2.3检查工作应按分部、分项工程进行，对不安全因素，必须及时处理并应履行复查验收手续。
3、建立各类用电人员培训制度，要求用电人员做到：
3.1掌握安全用电基本知识和所有设备的性能，用电人员必须持证上岗;
3.2使用设备前必须按规定穿戴和配备好相应的劳动防护用品,并检查电气装置和保护设施是否完好，严禁设备带“病”运转；
3.3停用的设备必须拉闸断电，锁好开关箱；
3。4负责保护所用设备的负荷线，保护零线和开关箱，发现问题及时报告解决；
3。5搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行;
4、配房（箱）电气安全措施：
4.1配电房应能自然通风，并应采取防止雨水和动物出入的措施。
16
4。2配电房的门向外开，并配锁.
4.3室内配置绝缘灭火器。
4.4配电屏应装设短路、过负荷保护装置和漏电保护器。
八、接地与防雷
1、本工程的供电系统采用TN-S接零保护系统，本工程主要考虑一级配电箱的保护接零.
2、TN系统中的保护零线在一级配电箱处作重复接地，接地电阻不大于10欧姆。
3、一级配电箱处的接地线采用2^2圆钢，采用25mm 的绝缘多股铜芯线与接地体作电气连接。
4、接地线的埋置深度为2m,接地线的周围采用10Kg的食盐包裹，以过到规定的接地电阻。
5、在TN接零保护系统中，PE零线单独敷设，重复接地线必须与PE线相连接，严禁与N线相连接。
6、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不准再作电气连接。
九、安全管理与现场文明
1、现场施工用电严格按《JGJ59 —-2011》有关要求和标准进行；
17
2、所有负荷端均接零接地，严格执行“一机一箱一闸一漏”，标清明装开关、插座等；
3、现场照明采用碘钨灯照明，电源线一律采用电缆线；严禁用花线、塑料线；
4、配电箱采用标准确性铁皮箱，悬挂或标明显标志；
5、电工必须持卡（证）上岗，进行安全、技术交底；
6、定期检查维修，时间为一个星期，对不安全因素及时整改，大风大雨后、施工阶段转换调整后应进行检查；
7、现场严禁私拉、乱接；
8、坑孔内应采用36V低压电源供电。
